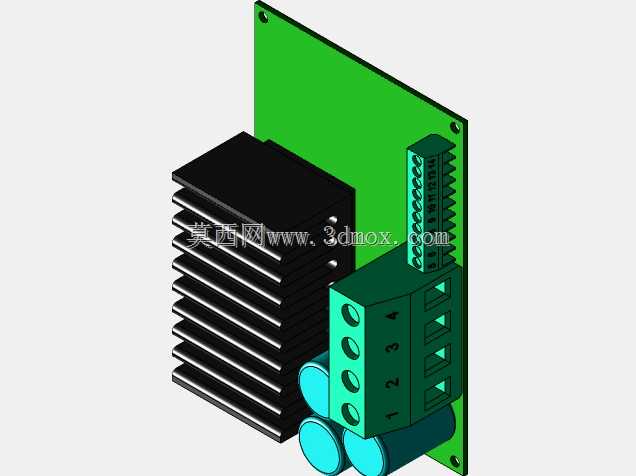

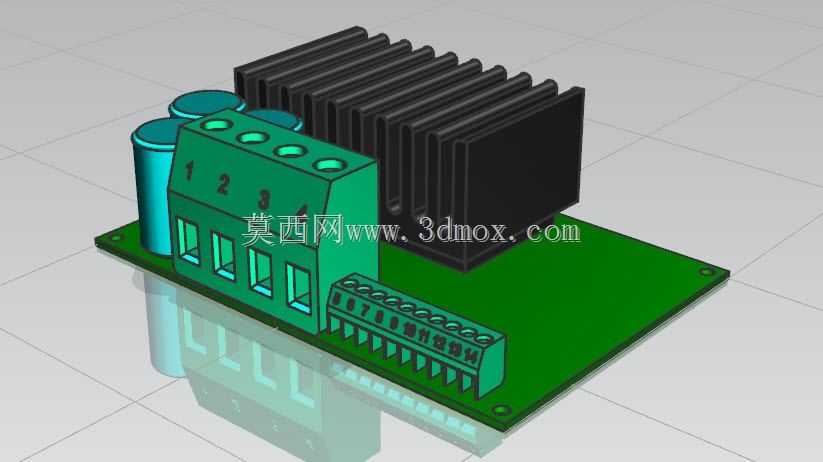

EM-243C直流电机驱动控制器结构设计

　　这款直流电机控制器主要面向中小功率直流驱动场景设计，适配12-42V供电区间，最大可承载50A持续工作电流，常见于低速电动代步车、小型自动化输送线、户外作业电动工具、AGV牵引驱动单元这类需要精准直流电机调速与正反转控制的场合。从结构布局来看，PCB基板采用常规FR-4环氧玻纤板材，板边预留了标准安装孔位，可直接通过M3螺丝固定在设备电控仓内，安装孔距适配多数通用电控安装支架的孔位规范，不需要额外做转接板设计，能减少装配环节的加工工作量。功率回路部分的散热结构做了针对性优化，多鳍片铝挤散热器直接压接在功率MOS管的金属散热面上，接触面预留了导热硅脂填充间隙，在50A满负载持续工作工况下，散热器表面温升可控制在合理区间，

　　不会出现功率器件过热降额的问题，散热器的高度方向做了限高设计，不会超出常规电控仓的内部净高要求，适配多数紧凑安装空间。电容组采用直插式铝电解电容布置在功率回路输入端，靠近功率器件的引脚位置，能有效滤除供电端的纹波干扰，同时吸收电机启停、正反转切换时产生的反向电动势，避免电压尖峰击穿控制回路的敏感元件。控制端子部分做了分区布置，强电功率输入输出端子与弱电信号端子分别排布在板边的不同侧，强电端子采用大电流栅栏式接线端子，可适配6平方毫米的多股铜芯线接入，压线螺丝的扭矩满足大电流载流要求，不会出现接触不良发热的问题；弱电信号端子采用排针式设计，可对接调速信号输入、正反转控制信号、使能信号等外部控制线路，端子旁预留了丝印标识，

　　装配接线时不需要对照图纸就能快速识别引脚定义，减少接线错误概率。控制板上的状态指示部分设置了多颗直插LED指示灯，分别对应电源、运行、故障等不同工作状态，指示灯的排布位置正对控制器外壳的透光窗口，设备运行时可直接通过外部观察到工作状态，不需要拆开电控仓排查问题。从建模细节来看，所有元器件的高度都做了实际尺寸还原，板上最高的部件为铝挤散热器，其次是电解电容，其余阻容元件、控制芯片的高度都低于这两类部件，在做整机装配干涉检查时，可直接调用该模型验证电控仓内部的空间余量，避免出现元器件与外壳、其他结构件干涉的问题。PCB板的走线宽度在模型中也做了对应体现，功率回路的走线宽度满足50A载流的铜厚要求，信号回路走线做了远离功率回路的布局，

　　减少大电流交变磁场对信号的干扰。在实际选型应用中，这款控制器可直接替代同参数规格的进口直流驱动单元，安装孔位兼容市面多数同功率等级控制器的安装尺寸，替换时不需要改动原有设备的安装结构，接线端子定义也做了通用化匹配，能降低设备维护替换的成本。建模过程中对所有结构倒角、安装孔的沉头深度、散热器的鳍片间距都做了1:1还原，鳍片间距满足自然对流散热的要求，不需要额外加装强制风冷风扇就能在额定工况下稳定工作，适合对噪音有要求的应用场景。控制器的整体外形为矩形板状结构，边角处做了圆弧过渡处理，避免装配时划伤操作人员的手部，板边预留了走线槽的避让空间，外接线路可顺着板边布置，不会出现线缆被板边棱角磨损绝缘层的隐患。
