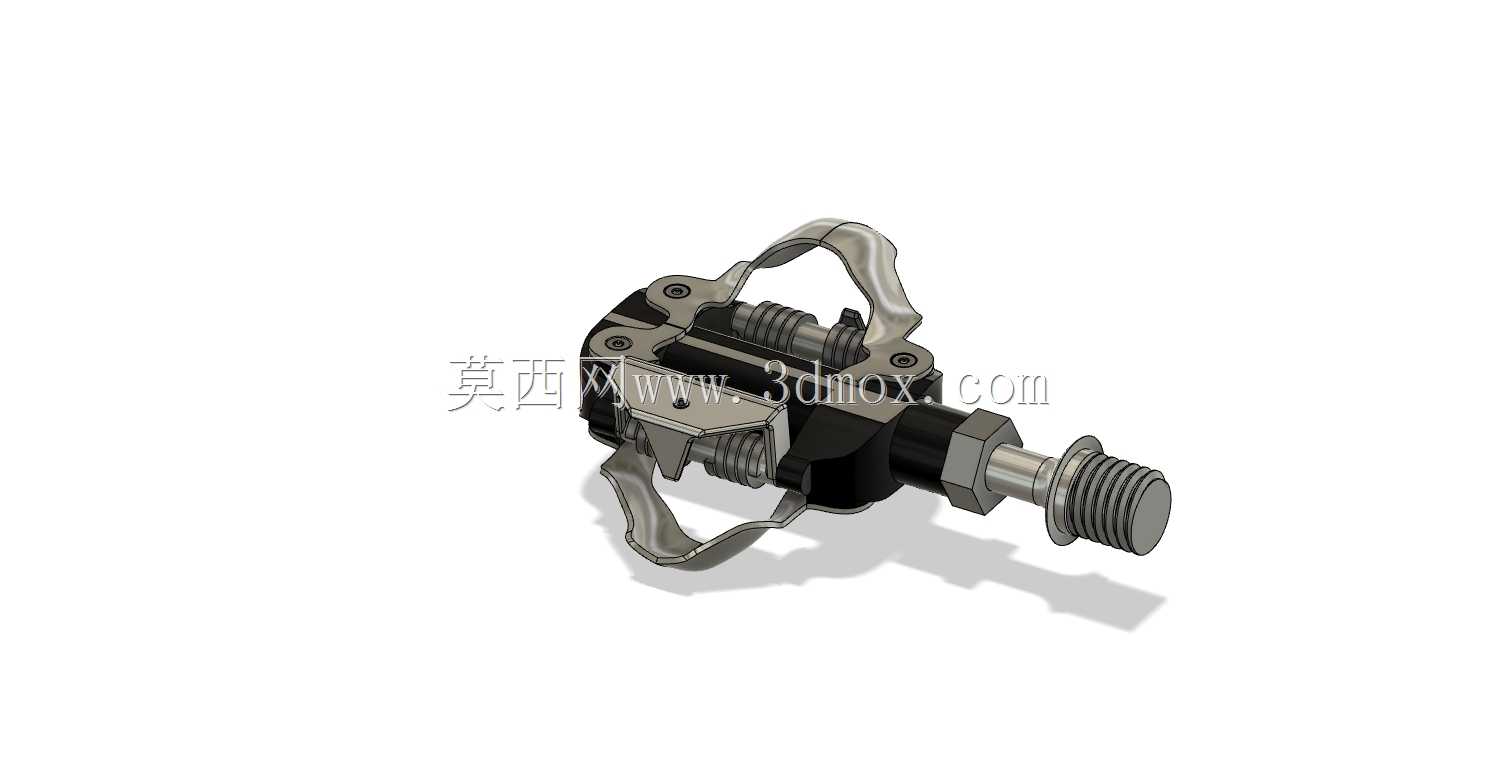

自行车SPD自锁脚踏结构三维设计

　　这款SPD自锁脚踏是面向山地骑行、公路长途骑行场景设计的核心传动接触部件，作为骑行过程中人体动力传递到自行车传动系统的直接接口，其结构设计直接决定动力传递效率、骑行安全性与复杂路况下的操控稳定性。日常骑行场景中，普通平踏仅依靠鞋底与踏板表面的摩擦力传递动力，在颠簸路面、高速摇车或者发力爬坡时很容易出现脚滑脱踏的情况，既会造成动力输出中断，还可能引发摔车风险，而SPD结构的自锁脚踏通过与骑行鞋底部的锁扣配合，能够实现脚与踏板的刚性连接，不仅可以在向下踩踏时传递动力，上提脚的过程中也能带动曲柄完成做功，大幅提升踩踏效率，尤其适合长距离骑行、越野骑行以及竞技骑行场景使用。

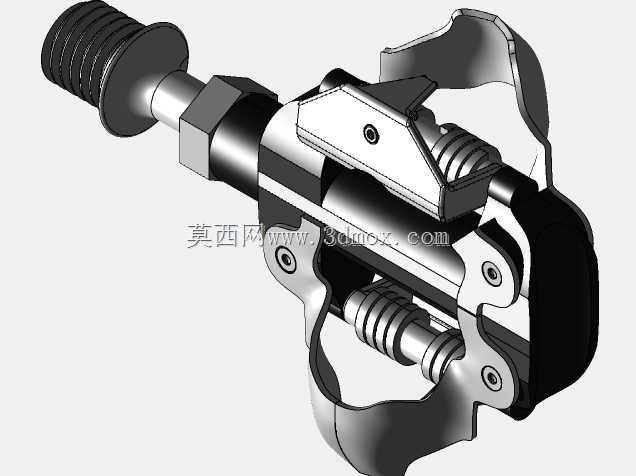

　　从结构设计思路来看，这款脚踏整体采用双侧对称锁止结构，两侧都设置了相同的锁片卡入机构，不管是哪一侧朝向鞋底，都能顺利完成锁止动作，不需要骑行时刻意调整脚踏朝向，在复杂路况下快速重新上锁的效率更高。锁止机构采用弹簧预紧的卡爪结构，通过调整内置弹簧的预紧力，可以改变锁片卡入和脱出的力度，既可以满足新手用户低解锁力度的安全需求，也能适配竞技用户高锁紧刚度的发力需求，避免大力踩踏时出现意外脱锁。脚踏的主体承力框架采用高强度金属材质打造，接触区域做了镂空减重设计，在保证结构刚度、可以承受大体重用户大力踩踏冲击的前提下，尽可能降低自身旋转重量，减少骑行过程中的无效重量损耗。

　　安装边界与尺寸匹配方面，这款脚踏的轴体采用标准的自行车曲柄安装螺纹规格，适配市面上绝大多数山地车、公路车、旅行车的曲柄安装孔位，不需要额外做改装就能直接替换原有脚踏。轴体内部集成了密封轴承结构，能够阻挡骑行过程中泥水、灰尘进入轴承内部，降低日常维护频率，即使在雨天、泥泞越野路段长时间使用，也能保持顺畅的转动状态。脚踏的整体轮廓尺寸经过优化，锁片接触区域的宽度和长度匹配标准SPD规格的骑行鞋锁片，不会出现锁点卡滞、对位不准的问题，同时脚踏边缘做了圆弧过渡处理，在意外摔车时不会因为尖锐棱角造成额外磕碰伤害，在过弯倾斜车身时，合理的轴长设计也能尽可能降低脚踏剐蹭地面的概率，提升弯道通过的安全性。

　　从功能特性上看，这款脚踏的锁止机构设置了合理的浮动角度，锁片卡入后允许鞋底有小范围的转动余量，既可以保证骑行过程中脚踝可以保持自然的活动角度，避免长时间固定姿势造成的关节劳损，也能在车辆发生倾斜、即将摔车时，通过脚踝的扭转动作快速完成解锁，保障骑行安全。脚踏的踩踏接触区域做了防滑纹理处理，即使是没有使用锁鞋的情况下，临时用普通鞋踩踏也能提供足够的摩擦力，满足日常短途通勤的使用需求。整个结构在建模过程中充分考虑了实际装配的公差配合，各个零件之间的间隙预留合理，弹簧的安装位、卡爪的转动行程都经过反复校核，既不会出现零件干涉导致锁止动作卡滞，也不会因为间隙过大造成锁止后旷量明显、发力时出现异响的问题。轴体与脚踏主体的连接部位设置了多层密封结构，从外侧的防尘盖到内部的轴承密封圈，形成完整的密封防护体系，延长部件的使用寿命，降低用户的后期维护成本。
