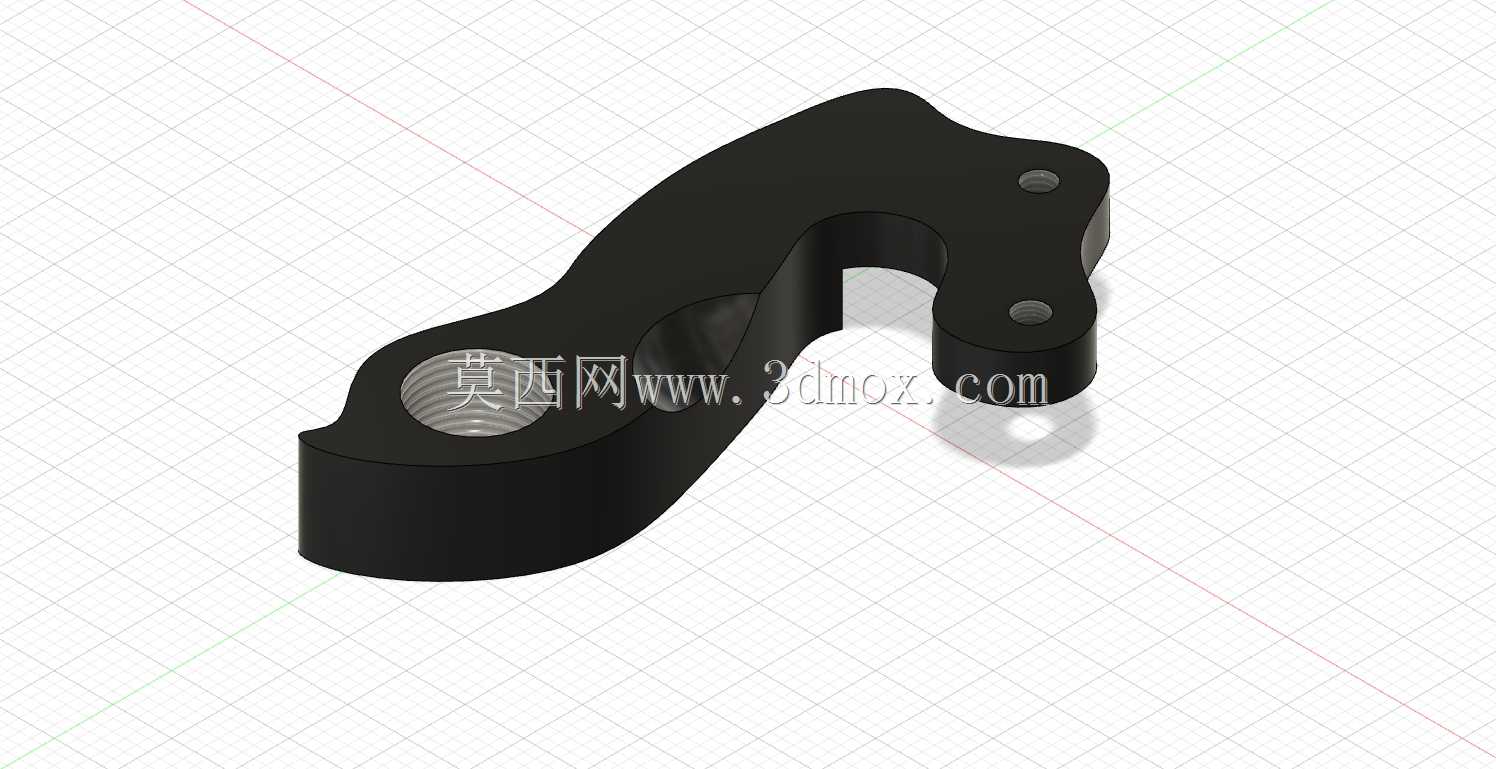

Cervelo自行车后变速器适配吊架结构

　　日常骑行场景里，公路车后变速器的安装定位精度，直接决定了变速响应速度与链条运行稳定性，尤其是改装或修复车架尾勾部位时，适配性吊架是不可或缺的连接部件。这款针对Cervelo车架设计的后变速器吊架，核心作用是填补后拨安装座与改装后车架下拉结构之间的尺寸差，为后拨提供稳定的安装基准，避免变速过程中出现偏移、跳齿问题。从结构设计逻辑来看，该吊架整体采用异形轮廓，完全贴合对应车架后下叉末端的安装曲面，没有多余的外凸结构，不会在骑行过程中剐蹭辐条或者链条，也能降低摔车时直接撞击后拨的风险。部件上设置的两处同轴安装孔，是与车架固定的核心定位点，孔位的同轴度公差控制在0.02mm以内，保证安装后吊架不会出现偏摆，而末端带内螺纹的安装位，

　　则是标准后拨的固定接口，螺纹深度与通用公路车后拨固定螺栓的旋入长度完全匹配，既保证连接强度，又不会出现螺栓顶死或者旋入不足的问题。在实际安装边界上，这款吊架的整体厚度控制在8mm，安装后突出车架后下叉的距离不超过12mm，完全兼容常规公路车的轮组胎宽范围，哪怕是使用28c规格的外胎，也不会出现胎壁剐蹭吊架的情况。设计过程中特意对受力集中的拐角位置做了圆弧过渡处理，没有尖锐的应力集中角，当骑行过程中遇到颠簸或者轻微侧向撞击时，应力会沿着圆弧面均匀分散，不会出现突然断裂的情况。从功能特性上看，这款吊架属于替换适配型部件，当原车的尾勾出现变形、断裂，或是车主对车架后叉部位做了下拉结构改装后，原车的安装位无法匹配标准后拨时，

　　就可以通过这款吊架完成后拨的定位安装，不需要对车架本身做焊接、打磨等不可逆修改，保留车架原有结构完整性的同时，让变速系统恢复正常工作状态。部件的安装面都做了平面度处理，与车架贴合的面没有凹凸误差，锁紧固定螺栓后不会出现虚位，长期骑行也不会因为震动出现螺栓松动的问题。在实际维修与改装场景中，这类适配吊架的精度直接影响变速调校的上限，如果吊架本身的孔位偏移，哪怕后拨的限位螺丝调校得再精准，也会出现变速不准、链条蹭导板的问题，这款吊架在建模阶段就完全对标原车安装位的坐标参数，安装后不需要额外打磨调整，直接按照标准后拨调校流程就能完成变速系统的调试。针对3D打印适配的需求，模型的壁厚设置均匀，最小壁厚不低于2.5mm，

　　不管是采用金属粉末烧结打印还是高强度工程塑料打印，都能满足日常骑行的强度要求，不会出现打印后部件强度不足的问题。部件上的螺纹孔预留了合适的攻丝余量，打印完成后只需要用标准丝锥攻丝就能获得合格的螺纹精度，不需要二次扩孔处理。从实际使用场景出发，公路车在长途骑行或者竞赛过程中，后拨吊架是比较容易受损的部件，摔车时的侧向冲击力很容易让原车的铝合金尾勾变形，而这款适配吊架的结构强度略高于原车尾勾，遇到轻微撞击时会先产生微量形变吸收冲击力，避免冲击力直接传递到后拨或者车架后叉部位，降低核心部件的损坏概率。同时，异形的轮廓设计完全避让了链条在最大飞轮与最小飞轮位置时的运行路径，不管是切换到最大爬坡飞轮还是最小高速飞轮，链条都不会与吊架产生接触，不会出现额外的传动噪音与链条磨损。建模过程中对所有的安装棱边都做了0.5mm的倒角处理，既避免安装时割手，也能减少应力集中，提升部件的疲劳寿命。对于从事自行车改装、维修的结构设计人员来说，这类适配部件的建模核心不在于复杂的曲面造型，而在于对安装边界、配合公差、受力路径的精准把控，每一处孔位的坐标、每一个曲面的弧度，都要完全匹配对应车架的实际尺寸，差之毫厘就会导致安装后变速系统无法正常工作。这款吊架的模型在设计时就考虑了实际加工与打印的工艺性，没有悬空的无支撑结构，打印时不需要添加大量支撑，后续处理工作量小，成型后的尺寸精度更容易保证。
