直列四缸发动机活塞曲柄连杆机构设计

项目分类:发动机 发布时间:2022-06-28 ID:660132
  • 直列四缸发动机活塞曲柄连杆机构设计
  • 直列四缸发动机活塞曲柄连杆机构设计

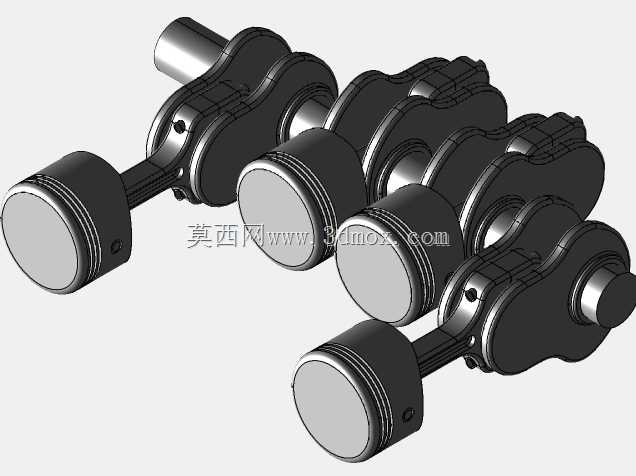

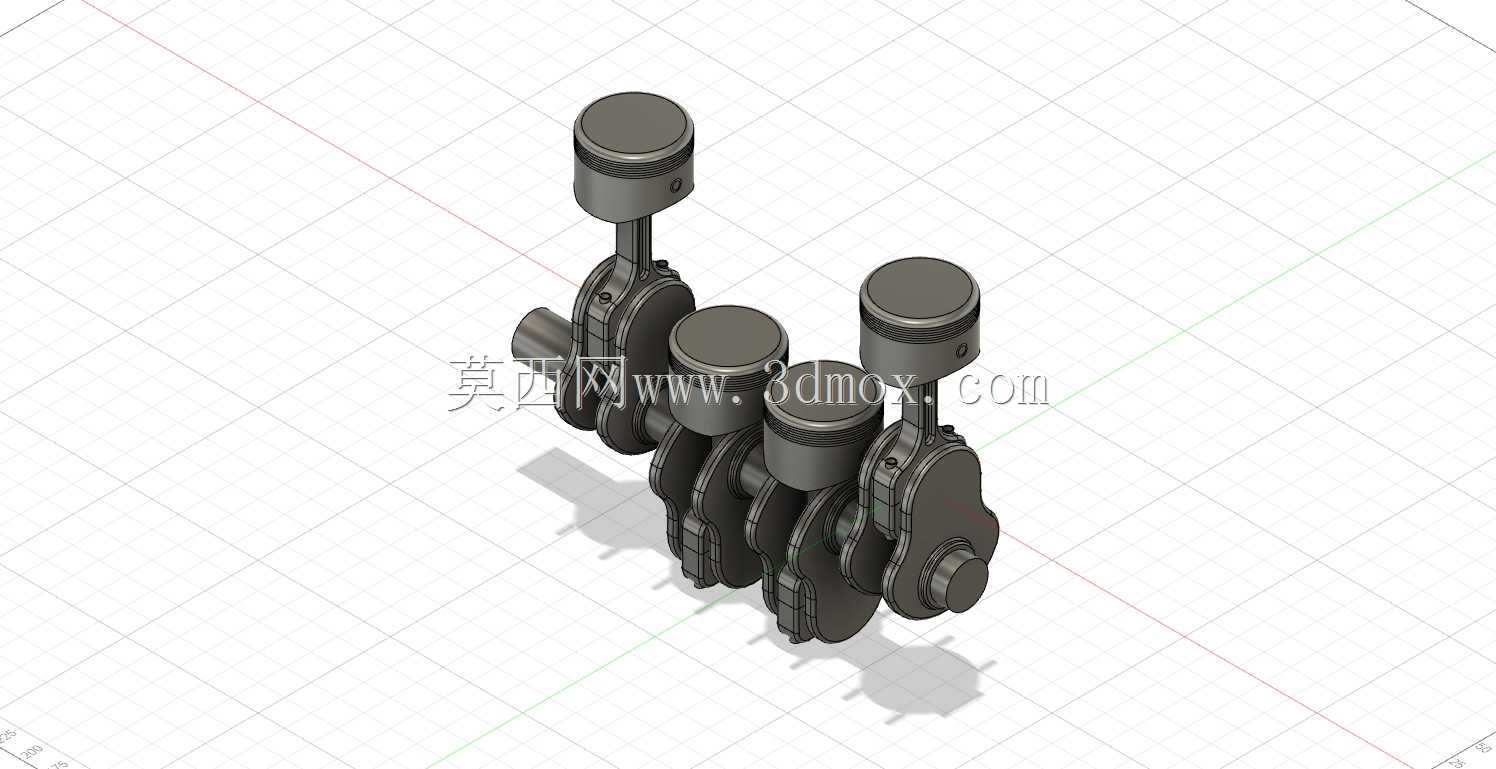

  这套曲柄连杆机构的三维结构,是往复式内燃机动力转换的核心执行单元,日常在乘用车动力总成、小型通用发电机组、农用机械动力端都能见到同结构的成熟应用,负责把燃烧做功产生的活塞直线往复运动,转化为曲轴可输出的旋转扭矩,是整套动力设备实现动力输出的核心传动环节。从结构设计逻辑来看,整套组件采用直列四缸的排布方式,四个活塞沿曲轴轴向等距错开180度相位布置,相邻两个曲拐的夹角设计能够平衡一阶、二阶往复惯性力,减少整机运行过程中的振动传递,这种排布方式也是当前小排量民用动力设备应用最广泛的结构形式,兼顾了结构紧凑性与动平衡表现。活塞部分采用常规的圆柱裙部设计,顶部为平顶结构,能够适配大部分燃烧室的压缩比设计需求,裙部预留了活塞环的安装槽位,

  实际生产中会搭配气环与油环完成燃烧室密封、缸壁润滑油刮除的功能,活塞销座位于活塞内腔中部,通过浮动式活塞销与连杆小头连接,能够在工作过程中自动适应连杆摆动带来的角度变化,减少连接部位的偏磨。连杆部分采用工字形截面的杆身设计,相比等截面圆杆能够在保证结构强度的前提下大幅降低往复运动质量,减少惯性力对曲轴轴承的冲击,连杆大头采用分体式设计,通过连杆螺栓与连杆盖紧固,包裹住曲轴的连杆轴颈,轴颈与连杆大头之间会安装轴瓦,建立压力润滑油膜降低运转过程中的摩擦损耗。曲轴部分采用整体式锻造结构的设计思路,四个连杆轴颈按照点火顺序对应的相位角布置,两端设置有主轴颈用于支撑在缸体的主轴承座上,曲轴输出端预留有飞轮安装的法兰结构,前端可以布置正时齿轮、

  皮带轮等附件驱动结构,平衡块与曲拐一体设计,用于抵消活塞连杆组往复运动与曲轴旋转产生的不平衡力矩,保证高转速运转下的稳定性。从安装边界来看,整套机构的轴向尺寸与缸体的缸心距直接匹配,活塞的外径决定了气缸的缸径参数,曲轴的主轴颈直径需要与缸体主轴承座的安装孔适配,连杆的长度直接影响发动机的压缩比与活塞行程,设计过程中需要反复校核活塞在上止点、下止点位置时与气门、燃烧室的干涉情况,同时要核算不同转速下活塞的线速度、连杆的摆动角度,避免出现侧压力过大导致的缸壁异常磨损。实际应用中,这套机构的运行工况直接决定了动力设备的可靠性,活塞在气缸内做往复运动时,会受到燃气爆发压力、往复惯性力、侧压力的复合作用,

  设计时需要针对不同部位的受力情况选择对应的材料与热处理工艺,活塞通常采用铝合金材质降低往复质量,曲轴采用合金钢锻造并对轴颈表面做淬火处理提升耐磨性,连杆采用调质钢材保证强度与抗疲劳性能。建模过程中需要严格控制各部件的配合公差,活塞与气缸壁之间需要预留合适的膨胀间隙,活塞销与销座、连杆小头之间的配合间隙要兼顾运转灵活性与连接可靠性,曲轴的轴向窜动量需要通过止推片进行限制,避免运转过程中出现轴向位移导致的部件干涉。这套结构的参数匹配直接影响动力设备的动力输出特性,较长的活塞行程会提升低转速下的扭矩输出,较短的行程更适合高转速下的功率输出,曲拐的相位布置决定了发动机的点火顺序,直列四缸结构通常采用1-3-4-2的点火顺序,能够保证相邻做功气缸的间隔角度均匀,让动力输出更加平顺。在结构验证阶段,还需要通过运动仿真校核活塞运动到上止点时的配气相位匹配,确认连杆在最大摆动角度下不会与缸体下部发生碰撞,曲轴平衡块在旋转过程中不会与缸体内部的加强筋、润滑油道发生干涉,同时要核算曲轴各轴颈的油道开孔位置,保证压力润滑油能够顺利输送到各个摩擦副表面,建立稳定的润滑条件。
