辐条式轮盘零件结构设计方案

项目分类:通用机械零部件 发布时间:2022-06-28 ID:660137
  • 辐条式轮盘零件结构设计方案
  • 辐条式轮盘零件结构设计方案
  • 辐条式轮盘零件结构设计方案
  • 辐条式轮盘零件结构设计方案
  • 辐条式轮盘零件结构设计方案

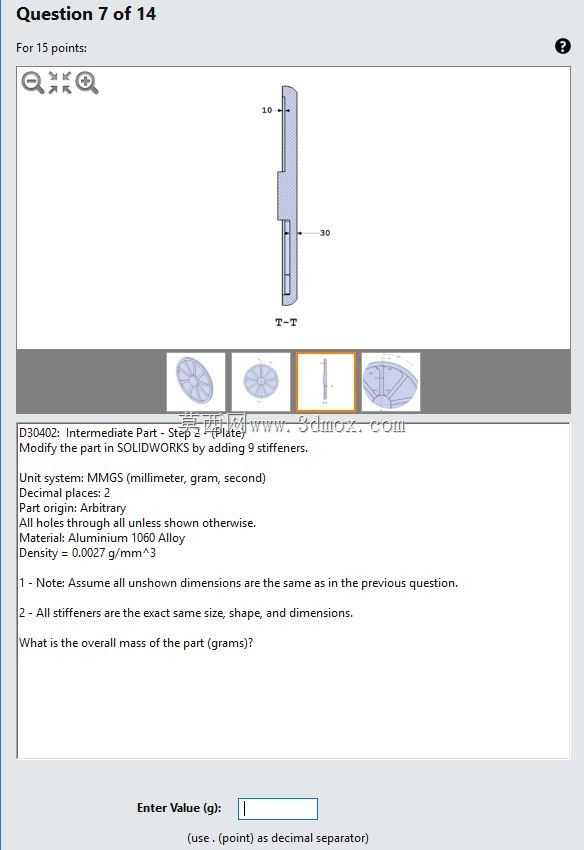

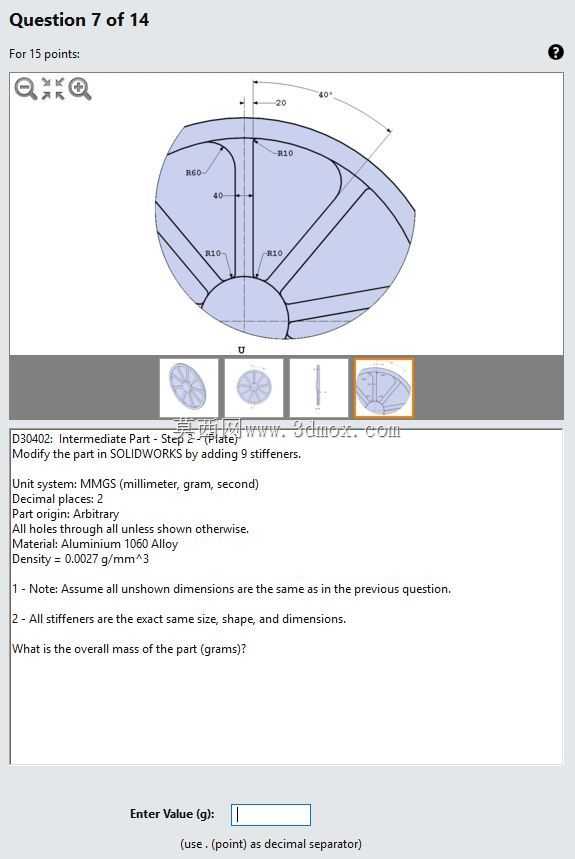

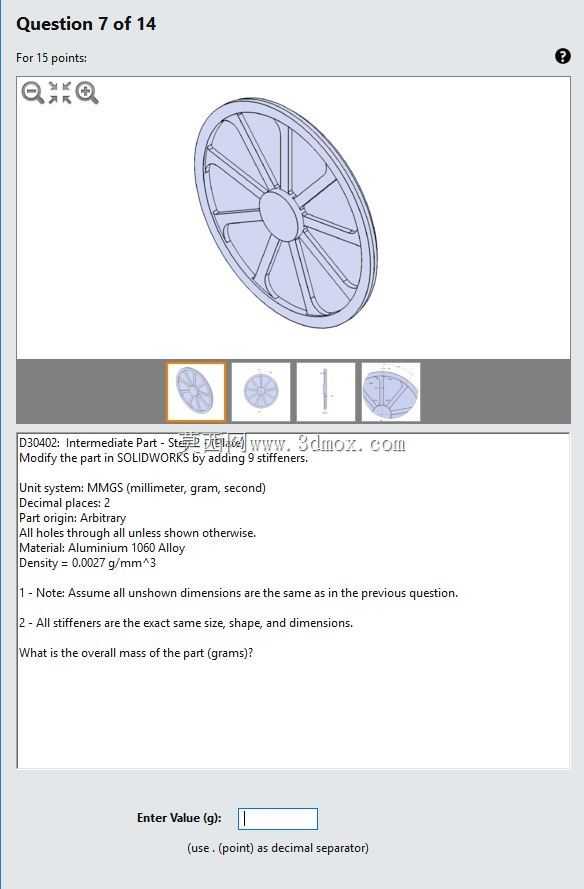

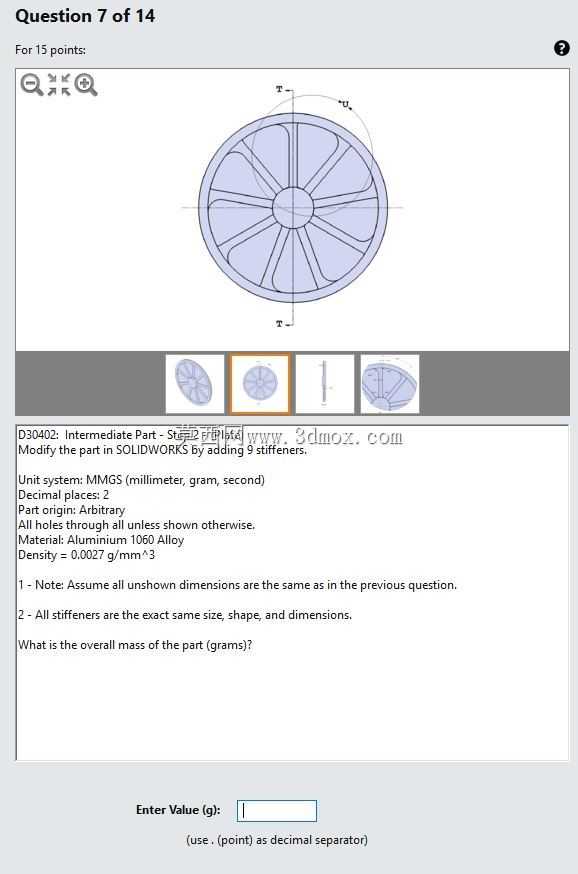

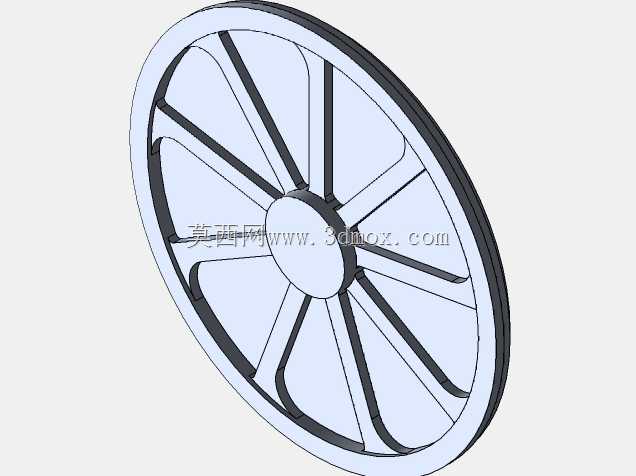

  这类辐条式轮盘结构常应用在需要轻量化回转传动的场景中,比如轻载输送设备的从动轮、手动操作机构的手轮、小型传动系统的带轮基体,部分教具演示设备的传动轮也会采用类似结构,核心是在保证轮体径向刚度的前提下尽可能降低整体重量,减少回转过程中的惯量,降低驱动端的负载损耗。从结构功能来看,轮体中心的轮毂区域是核心安装位,需要与传动轴做配合连接,通常会根据安装需求设计成通孔或者键槽孔结构,保证扭矩传递过程中不会出现相对滑移,轮毂的轴向厚度需要匹配安装轴的支撑长度,避免轮体安装后出现悬臂偏摆,影响回转精度。轮缘部分是轮体的外缘工作区域,如果作为带轮使用,轮缘表面会根据传动带的类型设计对应的槽型,如果作为手轮使用,轮缘外圈会做滚花或者包覆防滑层,

  方便操作人员施力转动,如果作为输送线的从动轮,轮缘表面会做光滑处理或者包胶,减少对输送介质的磨损。中间的辐条采用均匀分布的弯曲流线型设计,而非传统的直辐条结构,这种设计首先是优化了应力传递路径,轮体承受径向载荷时,弯曲辐条可以将集中应力分散到更长的结构段上,避免直辐条与轮毂、轮缘连接位置出现应力集中导致的断裂问题,同时流线型的辐条在回转过程中受到的空气阻力更小,高速回转时的风噪和紊流影响更低。在设计过程中,需要先确定轮体的核心安装边界,也就是中心轮毂的内径尺寸,这个尺寸完全由适配的传动轴直径决定,需要根据传递的扭矩大小选择合适的配合公差,通常轻载场景下选用间隙配合方便拆装,有冲击载荷的场景下选用过渡配合加顶丝固定。

  轮缘的外径尺寸由传动比或者操作力臂的需求决定,作为手轮使用时,外径越大操作时需要的施力越小,但占用的安装空间也会相应增加,需要结合设备的操作空间做权衡。辐条的数量和厚度需要根据轮体承受的最大载荷做校核,通常这类轻量化轮盘的辐条数量在8到12根之间,均匀分布保证轮体的动平衡性能,每根辐条的截面采用等强度设计,靠近轮毂和轮缘的连接位置适当做加厚处理,中间段适当减薄,在保证强度的前提下进一步降低重量。轮体的轴向宽度需要匹配安装空间的轴向尺寸,轮缘的轴向宽度如果是配合传动带使用,需要比带宽宽出2到3毫米,避免传动带运转过程中出现跑偏脱落的问题,轮毂的轴向长度通常比轮缘的轴向宽度小,避免安装时与周边的机架结构出现干涉。所有辐条与轮毂、

  轮缘的连接位置都需要做圆角过渡处理,避免加工过程中出现应力集中,同时也方便注塑或者铣削加工时的刀具走刀,减少加工应力残留。这类轮盘如果采用金属材料加工,通常会选用铝合金做铣削加工,重量轻且耐腐蚀,如果是塑料材质,通常会选用玻纤增强尼龙注塑成型,成本低且自润滑性能好,适合轻载无润滑的使用场景。在实际装配过程中,需要保证轮体的端面跳动和径向跳动在允许范围内,通常轻载场景下跳动值控制在0.1毫米以内即可满足使用需求,如果是用于精密传动的场景,还需要对轮体做动平衡校正,避免高速回转时出现振动,影响整个传动系统的稳定性。另外轮体中心的安装孔与端面需要保证垂直度,避免安装后轮体出现偏斜,导致传动带磨损加快或者操作时出现卡滞问题。辐条的流线型设计除了力学性能的优势,在外观上也更具设计感,部分外露的设备操作手轮采用这类结构,也能提升设备整体的视觉质感,不会像直辐条结构那样生硬。在建模过程中,这类均匀分布的辐条结构通常先绘制单根辐条的草图,通过圆周阵列的方式生成所有辐条,之后对连接位置做统一的圆角处理,需要注意阵列时的角度公差,保证每根辐条的间距完全一致,避免影响动平衡性能。轮缘的外圈和内圈需要保证同轴度,所有回转面的中心轴线都要与安装孔的轴线重合,这是回转类零件设计的核心基准要求。
