曲柄圆盘连杆传动教学演示机构

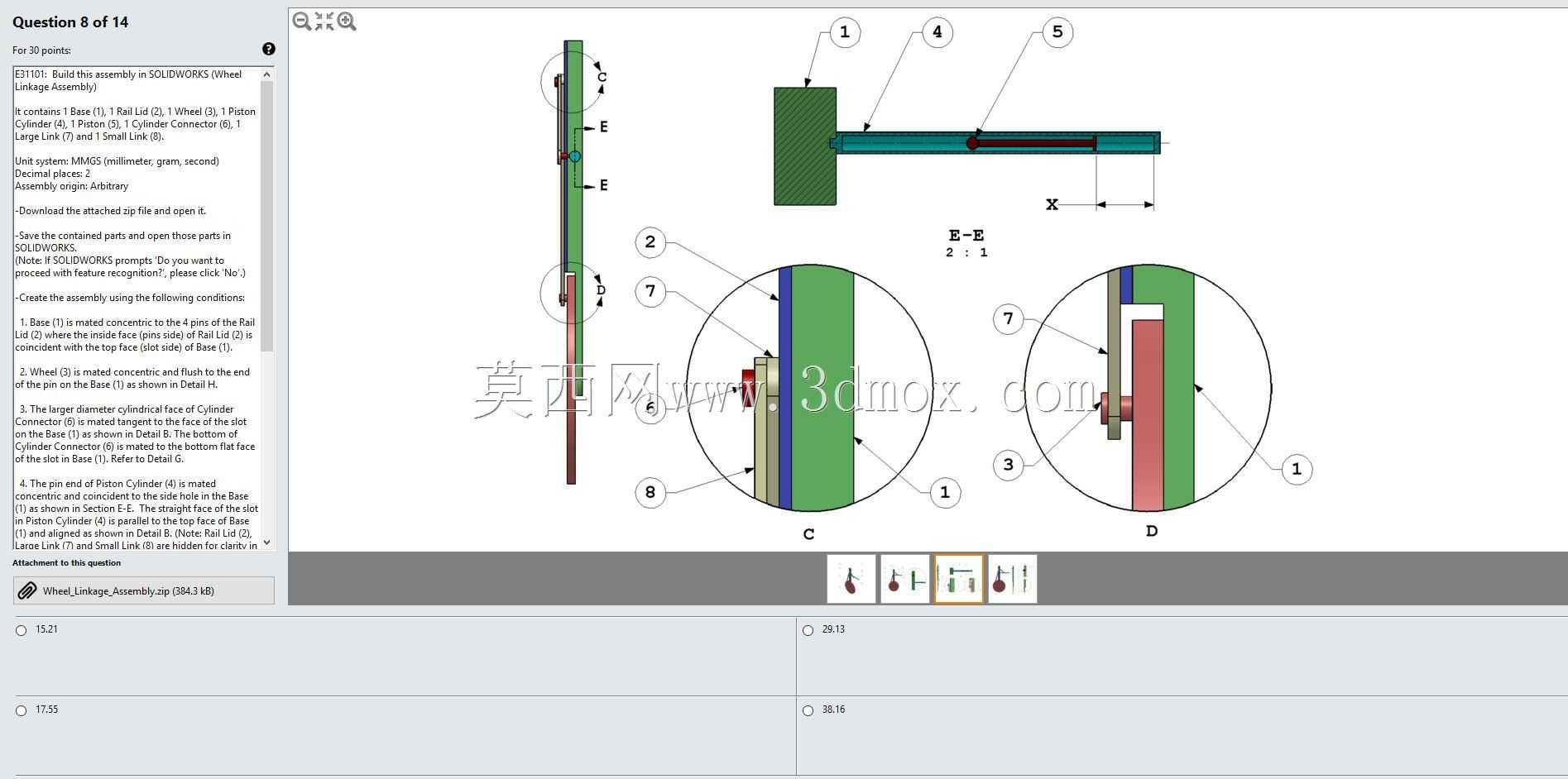

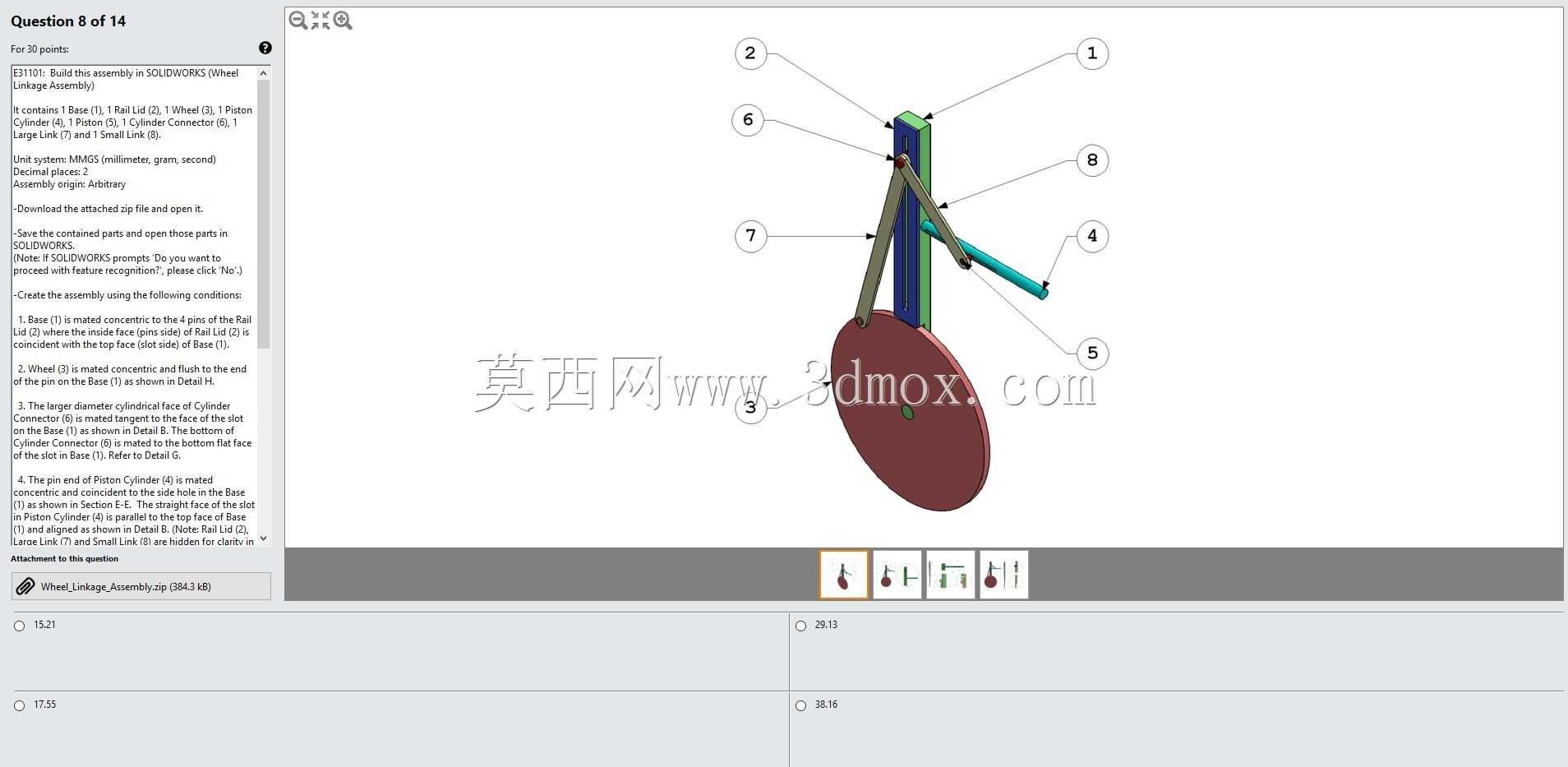

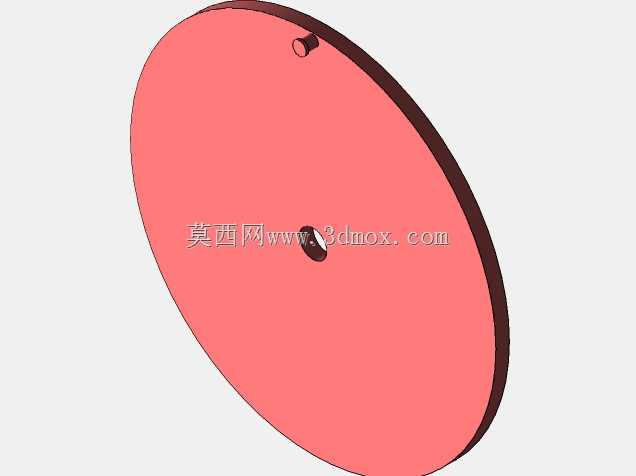

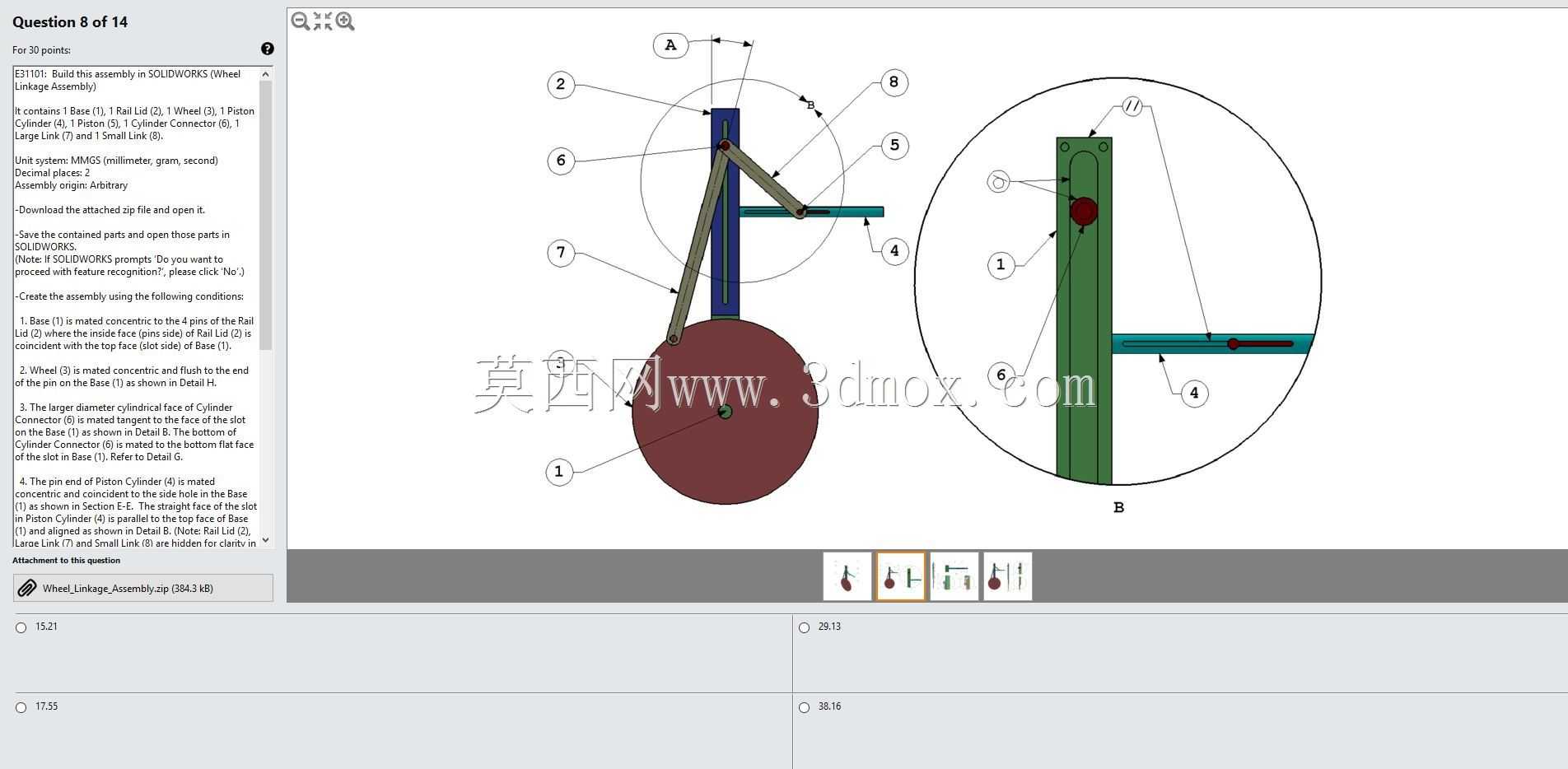

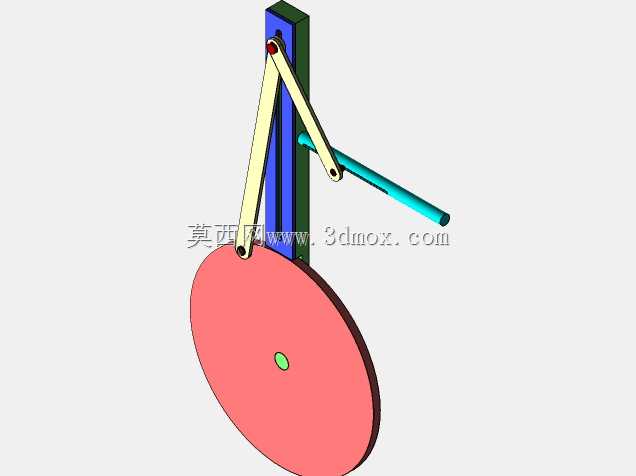

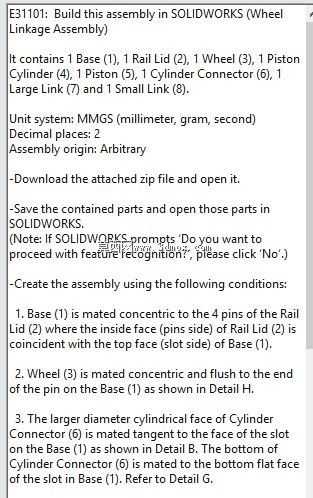

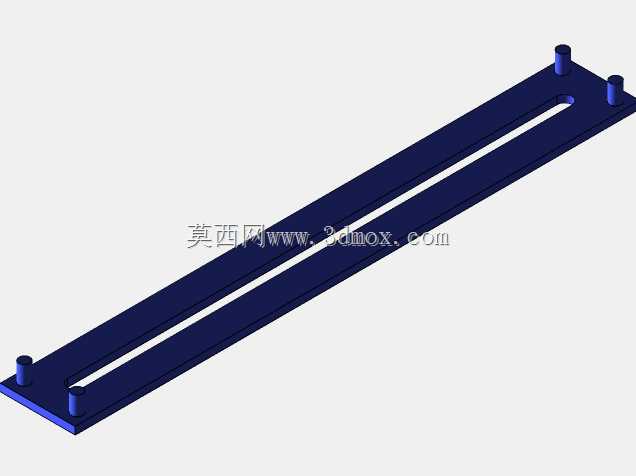

　　这套连杆组合机构在机械原理教学、小型自动化设备的间歇送料单元、轻工机械的往复执行端都有很广的适配场景，很多刚接触机构设计的工程师容易忽略这类基础机构的边界约束，实际落地时往往出现运动卡滞、行程超差的问题，建模阶段把运动副的干涉校验做足，能省掉后期样机调试的大半工作量。从结构组成来看，整套机构以立式安装板作为承载基准，安装板采用矩形截面型材加工，背面预留的安装孔位可直接适配标准铝型材机架的T型槽安装，不需要额外做转接支架，安装板的厚度方向做了加强筋处理，避免高速往复运动时出现共振抖动。核心运动输入来自偏心圆盘构件，圆盘中心设置固定铰接轴作为回转基准，圆盘端面的偏心铰接点通过长连杆与立式摆臂的下端形成转动副，

　　摆臂上端铰接在安装板上部的固定支座上，摆臂中段还引出一根短连杆连接横向滑动的推杆构件，整套机构属于典型的曲柄摇杆衍生机构，能将圆盘的连续回转运动转化为摆臂的往复摆动，同时带动横向推杆实现直线方向的往复推送动作。设计过程中首先要确定的是偏心圆盘的偏心距，这个参数直接决定了摆臂的摆动角度范围以及横向推杆的行程长度，建模时需要先绘制运动简图，计算各杆长的比值，避免出现死点位置——如果是用作教学演示，可特意保留接近死点的运动位置，直观展示机构死点的特性；如果是用作设备执行端，则需要调整杆长参数，让机构传动角始终保持在许用值以上，降低运动副的磨损速率。各铰接位置均采用销轴配合衬套的结构，衬套选用自润滑材质，减少日常维护的频次，

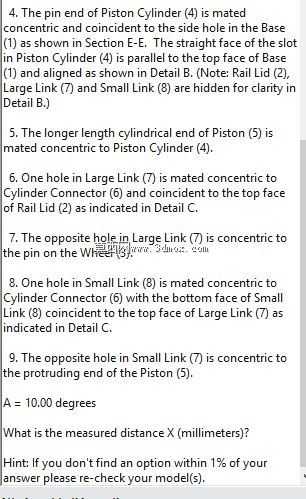

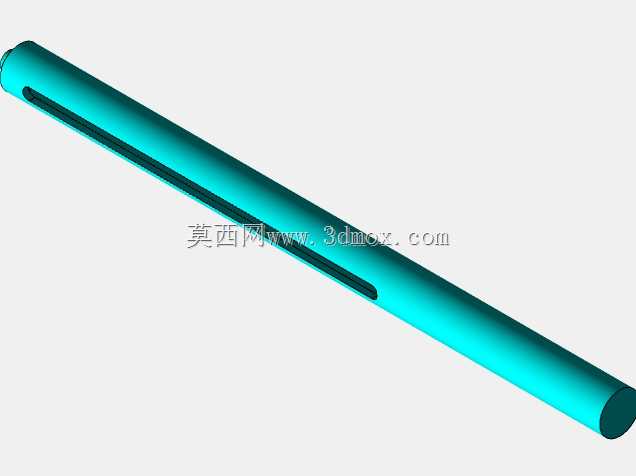

　　销轴的端部设置卡簧槽，用轴用挡圈实现轴向定位，避免运动过程中销轴窜动脱落。横向推杆的导向段采用光轴配合直线轴承的结构，导向长度根据推杆行程做匹配，保证推杆伸出到最大位置时，导向段与轴承的配合长度仍能满足支撑刚度要求，避免推杆出现低头翘曲的问题。安装边界方面，整套机构的安装基准面为立式安装板的背面，安装孔的孔距按照标准30系列铝型材的槽间距设置，可直接固定在教学实验台架或者小型自动化设备的机架立面上，机构的最大外伸尺寸从安装板表面算起不超过两百毫米，横向推杆的最大伸出量可通过调整偏心圆盘的偏心距在二十到六十毫米范围内调整，适配不同行程需求的送料、推料场景。实际应用中，这类机构常被用在小型包装设备的料件推送工位、

　　文具组装设备的工件移位工位，相比气缸直推的结构，纯机械连杆传动的动作同步性更好，能和主轴的回转动作保持严格的运动时序匹配，不需要额外设置传感器做位置校验，运行稳定性更高。建模阶段需要重点校验各运动构件在极限位置的间隙，比如摆臂摆动到最大角度时，不能和安装板、圆盘构件发生干涉，横向推杆回缩到最小位置时，尾端不能和安装板上的导向座发生碰撞，所有转动副的配合间隙要控制在合理范围，间隙过大会导致运动末端出现抖动，间隙过小则会增加装配难度，甚至出现运动卡滞。另外，圆盘构件的质心要尽量和回转中心重合，如果偏心质量过大，高速运转时会产生明显的振动，必要时可在圆盘的非偏心侧做减重孔处理，实现动平衡校正，提升机构运转的平稳性。
