带轴孔圆盘类传动轮结构设计作品

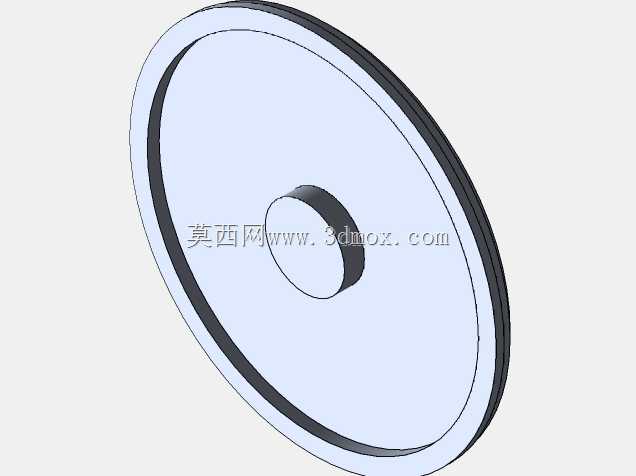

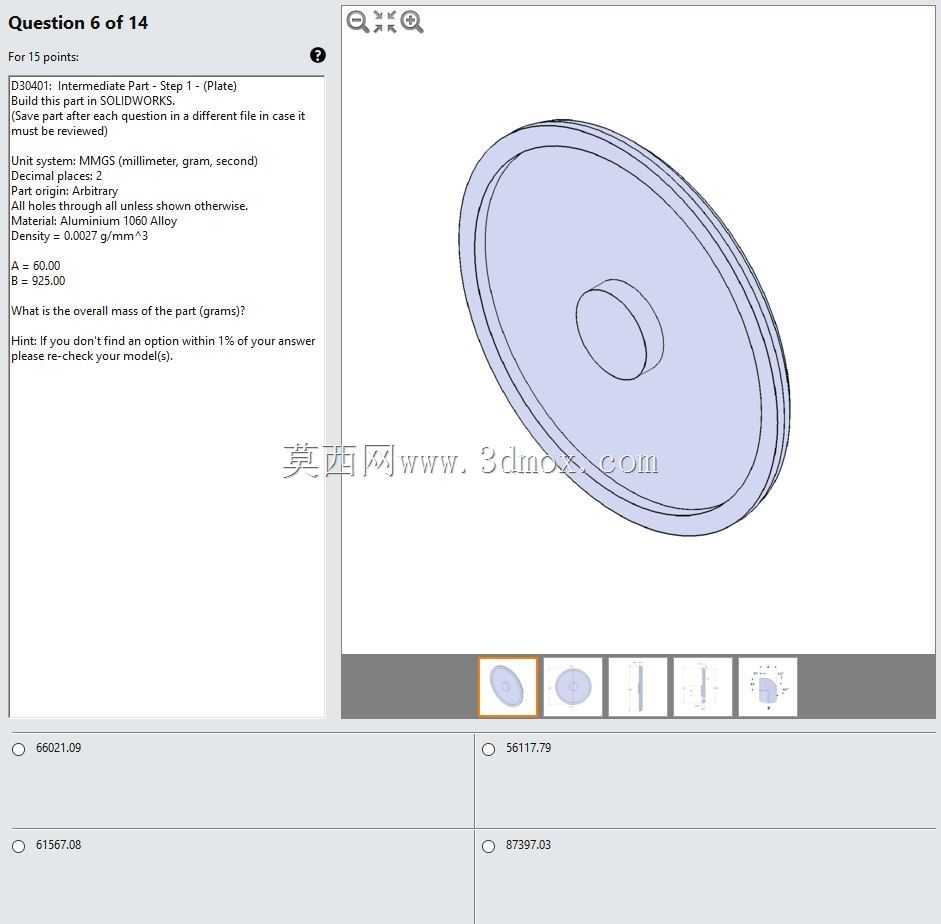

　　这类带中心轴孔的圆盘式传动轮，在中小功率的回转传动场景中应用十分广泛，常见于轻工输送设备、小型机床进给机构、办公自动化设备的动力传递链路中，核心作用是通过轮缘与传动带、摩擦条的接触，将转轴的扭矩平稳传递至从动端，相比齿轮传动具备缓冲吸振、安装容错率高的特点，适合中心距较大的传动布局。从结构设计逻辑来看，整体采用薄圆盘加凸起轮毂的经典构型，中心的凸台轴孔是核心安装基准，设计时需要匹配对应直径的传动轴，轴孔的公差带通常选用过渡配合，既保证传动过程中不会出现相对窜动，也能在设备维护时顺利完成拆装，轮毂的凸起高度需要超过轮盘本体厚度，以此增加与轴的接触面积，降低轴孔配合面的比压，避免长期交变载荷下出现孔壁磨损、键槽崩裂的问题。

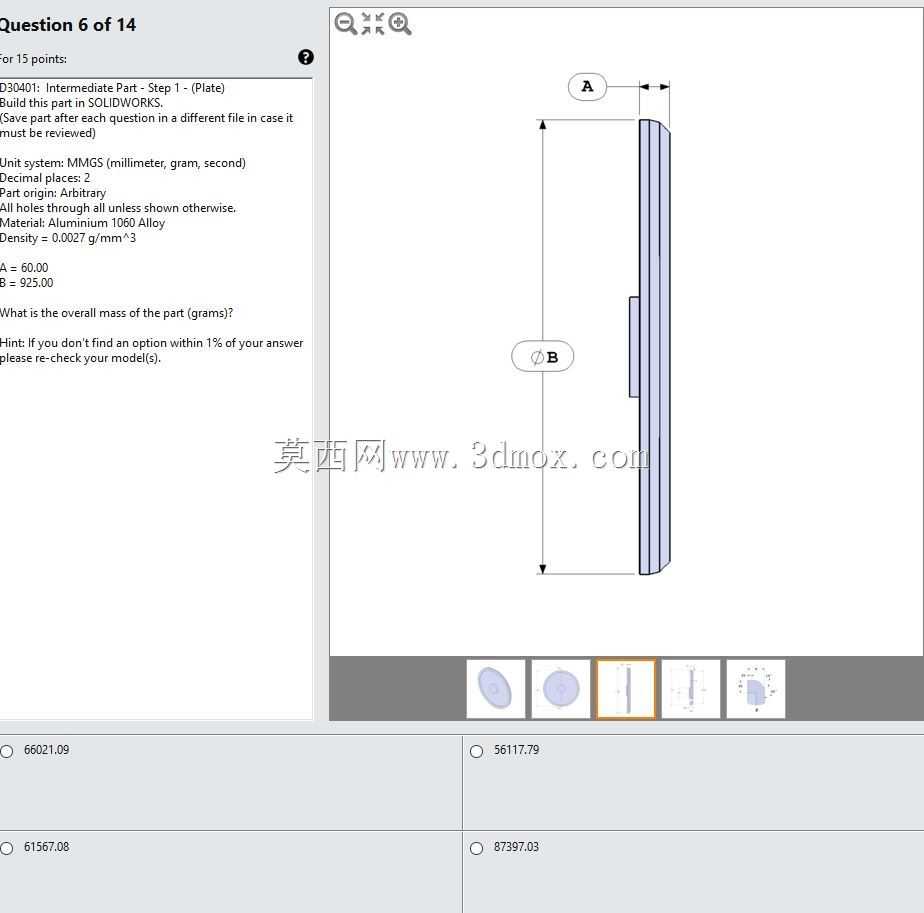

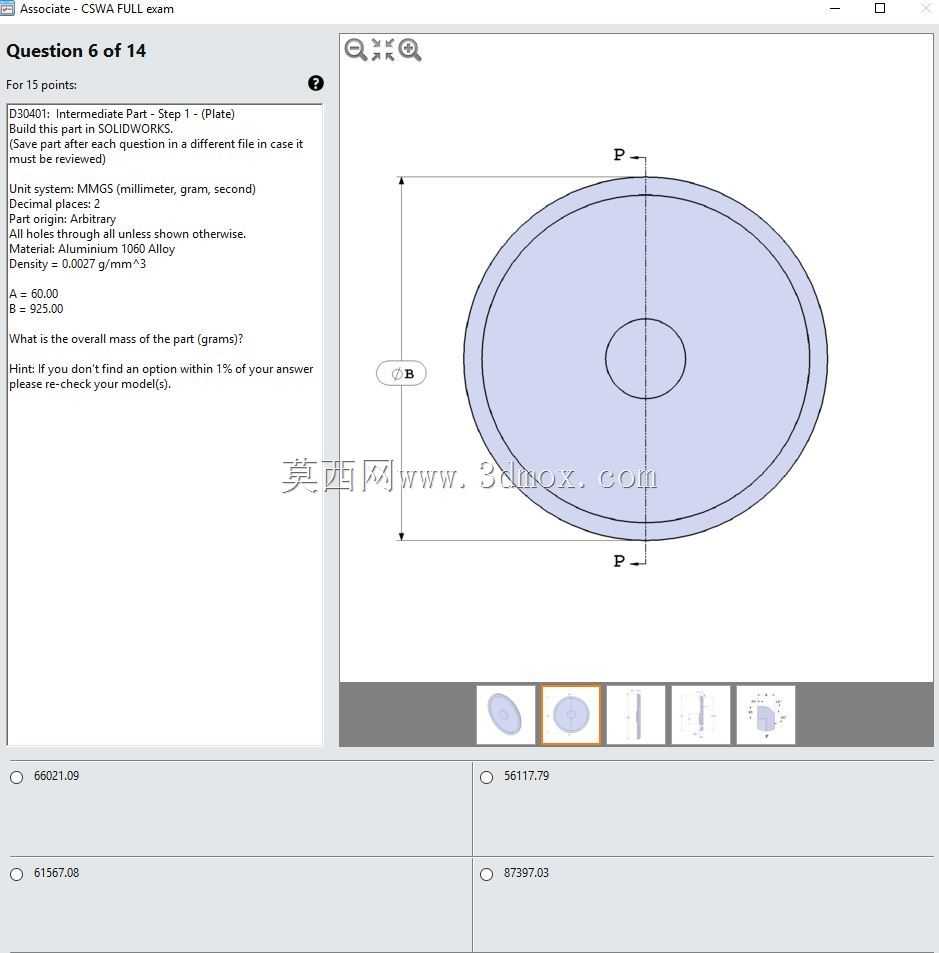

　　轮盘主体采用等厚度圆盘设计，在保证整体回转刚度的前提下尽可能控制零件自重，减少转动惯量带来的启动冲击，轮缘位置设置的环形凸边，是为了给传动件提供侧向限位，避免设备运行过程中传动带出现跑偏、脱落的问题，凸边的高度不需要过大，略高于传动带的侧边厚度即可，过高反而会增加不必要的转动惯量，还容易在运转过程中剐蹭周边的设备护罩。从安装边界来看，这类零件的轴向安装尺寸由轮毂的总厚度决定，安装时需要在轮毂端面与轴肩之间预留调整垫片的位置，方便调整传动轮的轴向位置，保证轮槽与从动轮的对齐度；径向尺寸则以轮缘的最大外径为边界，设计周边护罩时需要预留足够的安全间隙，既要避免运转过程中出现剐蹭，也要控制护罩的整体尺寸不会过于冗余。在实际建模过程中，

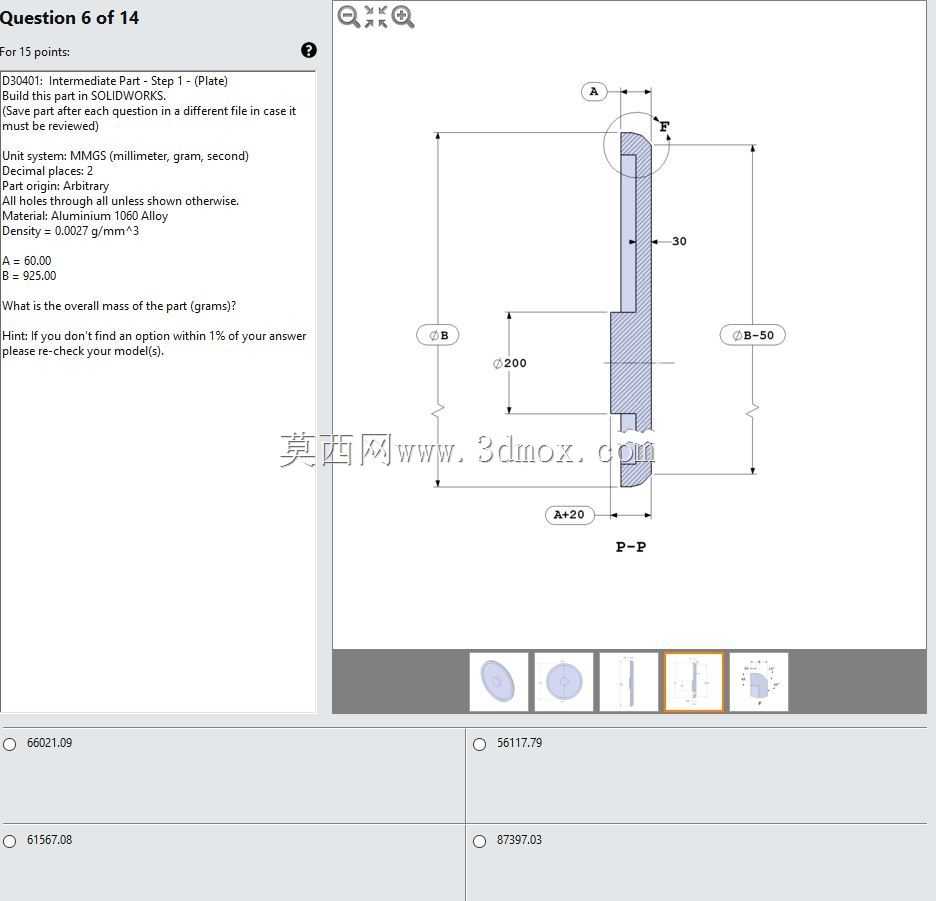

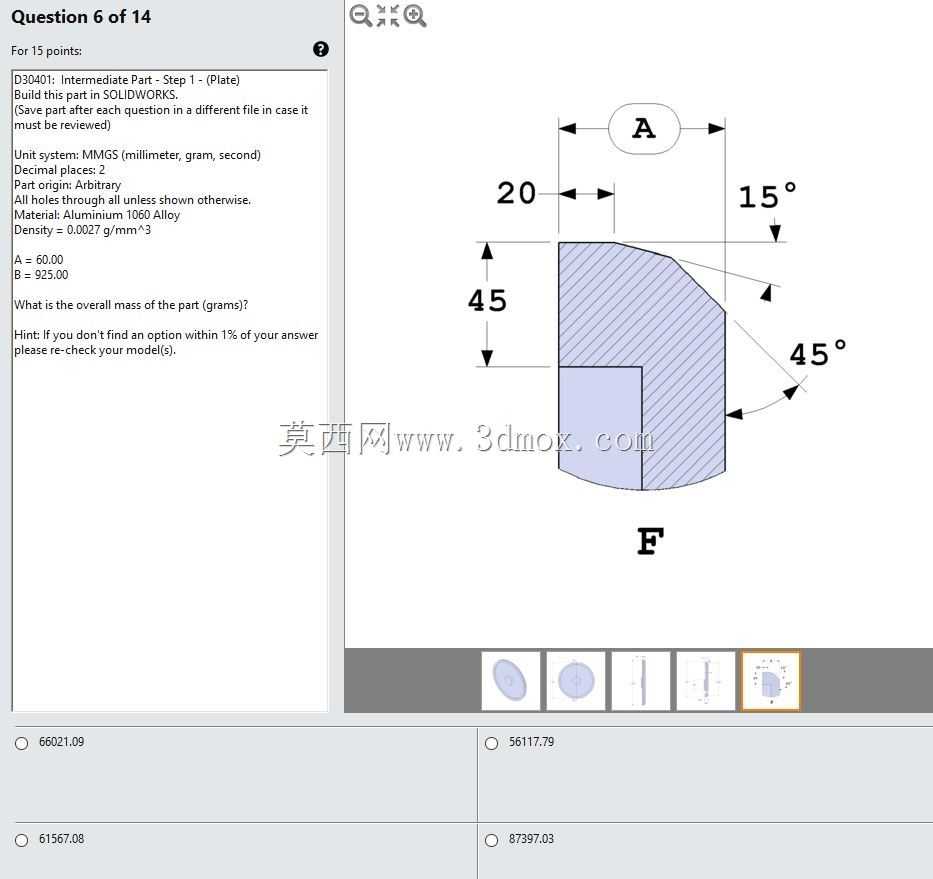

　　这类回转类零件优先采用旋转凸台的方式生成主体结构，能够很好地保证各段同轴度，避免多次拉伸特征带来的基准偏差；轮缘的环形凸边可以通过旋转切除或者薄壁拉伸的方式生成，需要注意凸边与轮盘主体的过渡位置要设置合理的圆角，避免应力集中，因为零件在高速回转时，截面突变的位置很容易出现疲劳裂纹，长期运行会存在断裂风险。中心轴孔的键槽特征需要在主体结构完成后添加，键槽的位置要与轮毂的凸台位置对齐，深度和宽度需要匹配对应标准的平键尺寸，键槽的端部要设置退刀结构，方便铣削加工时刀具退出，也能减少键槽端部的应力集中。这类零件的材质通常选用铸铁或者工程塑料，铸铁材质的传动轮减震性好，适合中低速重载的传动场景，工程塑料材质的自重轻、噪音低，适合小型办公设备、

　　家用小电器的传动结构，不同材质对应的轮缘表面粗糙度要求也有区别，铸铁轮的轮缘需要进行精车处理，保证与传动带的接触摩擦力均匀，塑料轮则可以通过注塑一次成型，减少后续加工工序。在实际选型应用时，需要先核算传动所需的扭矩，匹配对应直径的传动轮，轮径过小会导致传动带的弯曲应力过大，降低传动件的使用寿命，轮径过大则会让整体传动结构过于笨重，占用过多的设备安装空间；同时还要验算轴孔的配合强度，根据传递扭矩的大小选择是否添加平键、顶丝等防松结构，对于正反转频繁的传动场景，还需要在轮毂位置增加紧定螺钉的固定点位，避免长期正反转带来的配合松动。
