Voron结构3D打印SFFPC ITX机箱设计

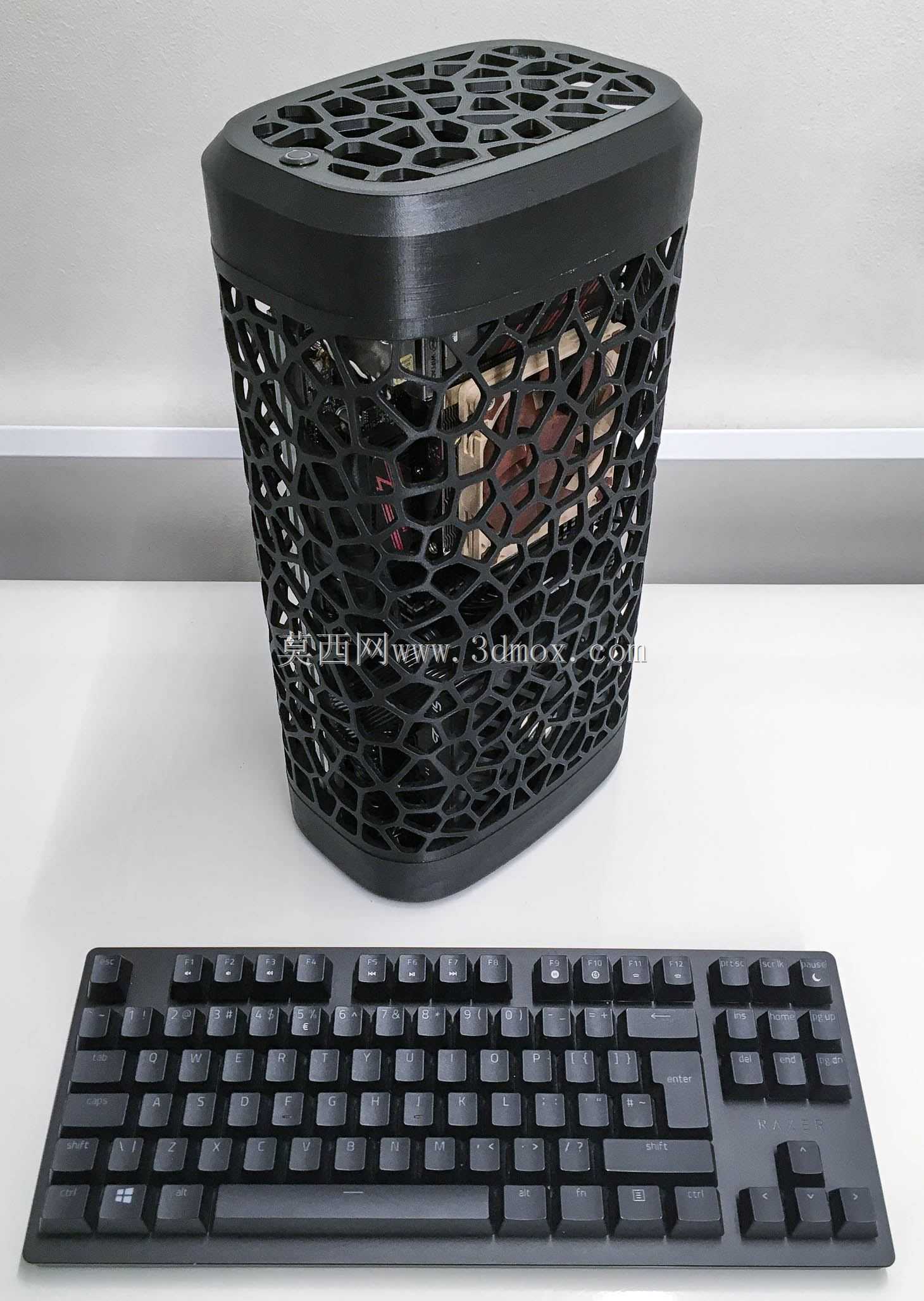

　　这款采用Voron泰森多边形镂空结构设计的SFFPC ITX机箱，主要面向桌面迷你主机搭建场景，适配ITX规格主板的紧凑型装机需求，解决小尺寸机箱长期存在的散热与外观平衡痛点。日常使用场景覆盖桌面办公主机、客厅影音迷你主机、便携移动工作站等多个领域，相比传统钣金冲压的ITX机箱，3D打印成型的结构可以实现传统工艺难以完成的连续曲面镂空造型，同时兼顾结构强度与通风效率。

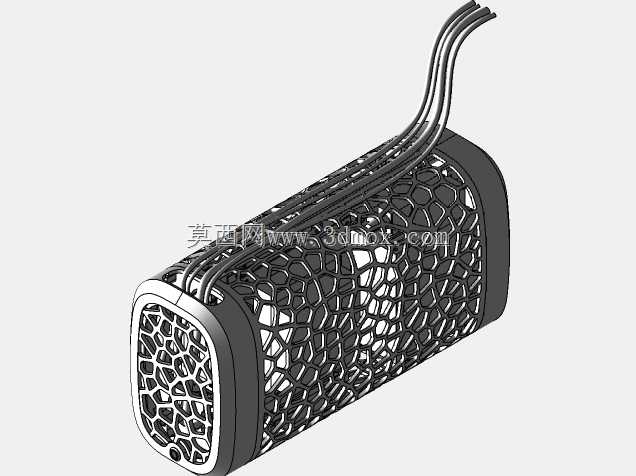

　　从功能特性来看，机箱整体采用一体化笼式镂空框架设计，周身的Voron网格结构并非单纯装饰，每一处镂空的筋条宽度、开孔占比都经过散热流场模拟验证，在保证120mm规格散热风扇安装位通风量的前提下，筋条的连续分布可以让外壳整体抗形变能力达到同厚度实心壳体的85%以上，避免大尺寸风扇高速运转时产生壳体共振噪音。机箱顶部同样采用同风格镂空格栅，对应内部CPU散热的出风路径，不会因为顶盖封闭造成热流堆积。机箱内部的安装边界严格遵循ITX规范，主板安装位的铜柱定位孔完全匹配标准170mm170mm ITX主板尺寸，电源位适配SFX规格小电源，显卡安装位可兼容单风扇短卡，整体内部空间走线槽预留了3mm的理线间隙，避免定制线材挤压造成的侧板安装干涉。

　　设计思路上，这款机箱没有沿用传统ITX机箱方正的盒体造型，而是采用了上窄下宽的类椭圆柱台造型，底部接触桌面的面积更大，放置稳定性优于同体积的方正机箱，同时曲面外壳没有尖锐棱角，日常桌面摆放不会磕碰剐蹭。周身连续的Voron网格结构从底部一直延伸到顶部格栅，没有多余的拼接缝，3D打印时可以采用立式摆放打印，减少支撑材料的使用量，打印完成后仅需简单去除底部支撑即可进行组装，不需要额外的粘接、拼接工序。外壳的壁厚设置为2.5mm，适配常规PLA、PETG等桌面3D打印材料的打印参数，不需要特殊的工程级耗材即可打印出满足结构强度要求的成品。

　　安装边界方面，机箱底部预留了10mm的垫高脚位间隙，作为底部进风的进风通道，冷空气可以从底部间隙进入机箱内部，经过显卡、主板供电区域后，从顶部和侧面的镂空网格排出，形成完整的散热风道。机箱的侧板与主体框架采用卡扣式连接，不需要额外螺丝固定，拆装时仅需掰开卡扣即可打开侧板进行硬件更换，卡扣的配合间隙设置为0.2mm，既保证拆装的顺畅度，又不会因为间隙过大造成侧板松动。机箱整体的外部最大尺寸控制在180mm160mm*220mm以内，可以轻松放置在桌面显示器下方的支架空间内，不会占用过多桌面使用面积，相比同硬件兼容性的传统ITX机箱，体积缩小约22%，同时镂空结构让整机重量比钣金机箱降低40%左右，方便用户携带移动。

　　从实际使用的工程角度来看，这种镂空结构的机箱还有一个额外优势，就是可以直观观察到内部硬件的运行状态，包括风扇运转情况、线材是否松动、硬件积灰程度，不需要拆开侧板即可快速排查硬件小故障。网格的开孔尺寸控制在8mm以内，既保证通风量，又可以避免日常使用时细小异物掉入机箱内部造成硬件短路，同时网格的筋条边缘做了0.5mm的圆角过渡，不会因为开孔边缘锋利造成装机时划伤手部。机箱的电源按键、前置接口位预留了标准开孔位置，可以根据用户自身需求安装不同规格的前置IO模块，适配不同使用场景的接口需求。
