猫头鹰NF-S12B 120mm机箱散热风扇结构设计

　　在桌面级计算机硬件散热体系、紧凑型工控设备通风回路、小型机柜主动散热场景中，120mm规格轴流风扇是应用覆盖度最广的通用风冷部件，本次呈现的猫头鹰Redux系列NF-S12B款风扇结构，完整还原了量产级12025规格风扇的全部装配细节与安装边界，可作为散热系统选型、机箱风道适配、定制散热结构开发的参考依据。从实际使用场景来看，这类120mm标准风扇既可以直接适配标准ATX、MATX、ITX机箱的预留风扇位，承担机箱进风、排风的气流组织功能，也可以搭配塔式CPU散热器、水冷排作为散热鳍片的强制对流动力源，部分紧凑型工业控制设备、嵌入式计算终端的通风回路中，也会采用同规格风扇完成舱内热空气的置换，避免功率器件长时间工作在超温阈值区间。

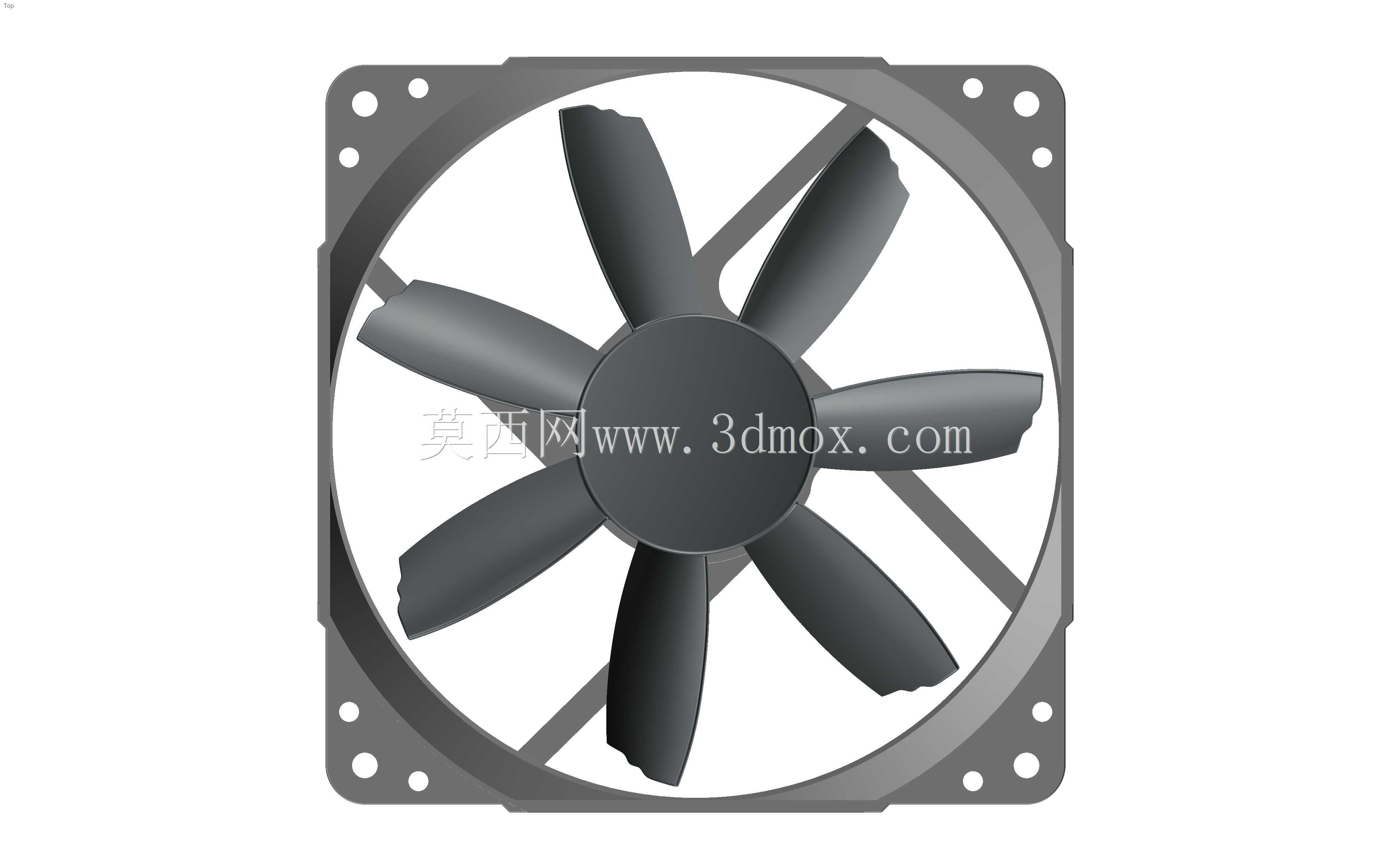

　　从功能特性维度拆解，这款风扇采用七叶轴流扇叶设计，扇叶的曲面弧度经过气流优化，在额定转速区间内能够在动压与风量之间取得平衡，既可以保证开放式环境下的空气输送量，也能在穿过密集散热鳍片、防尘网这类风阻较高的结构时维持足够的风压，避免气流被风阻抵消导致散热效率骤降。扇框部分采用标准120mm正方形外轮廓，厚度为25mm，四个边角预留标准安装孔位，孔位间距完全符合PC散热行业的通用安装规范，不需要额外定制转接件就可以直接适配市售绝大多数机箱、冷排、散热塔的安装位，扇框的四个边角做了小面积的加厚减震结构设计，安装时搭配橡胶减震钉可以降低扇叶转动带来的微幅振动传递，避免振动传导到机箱钣金结构上产生共振噪音。从设计思路层面来看，

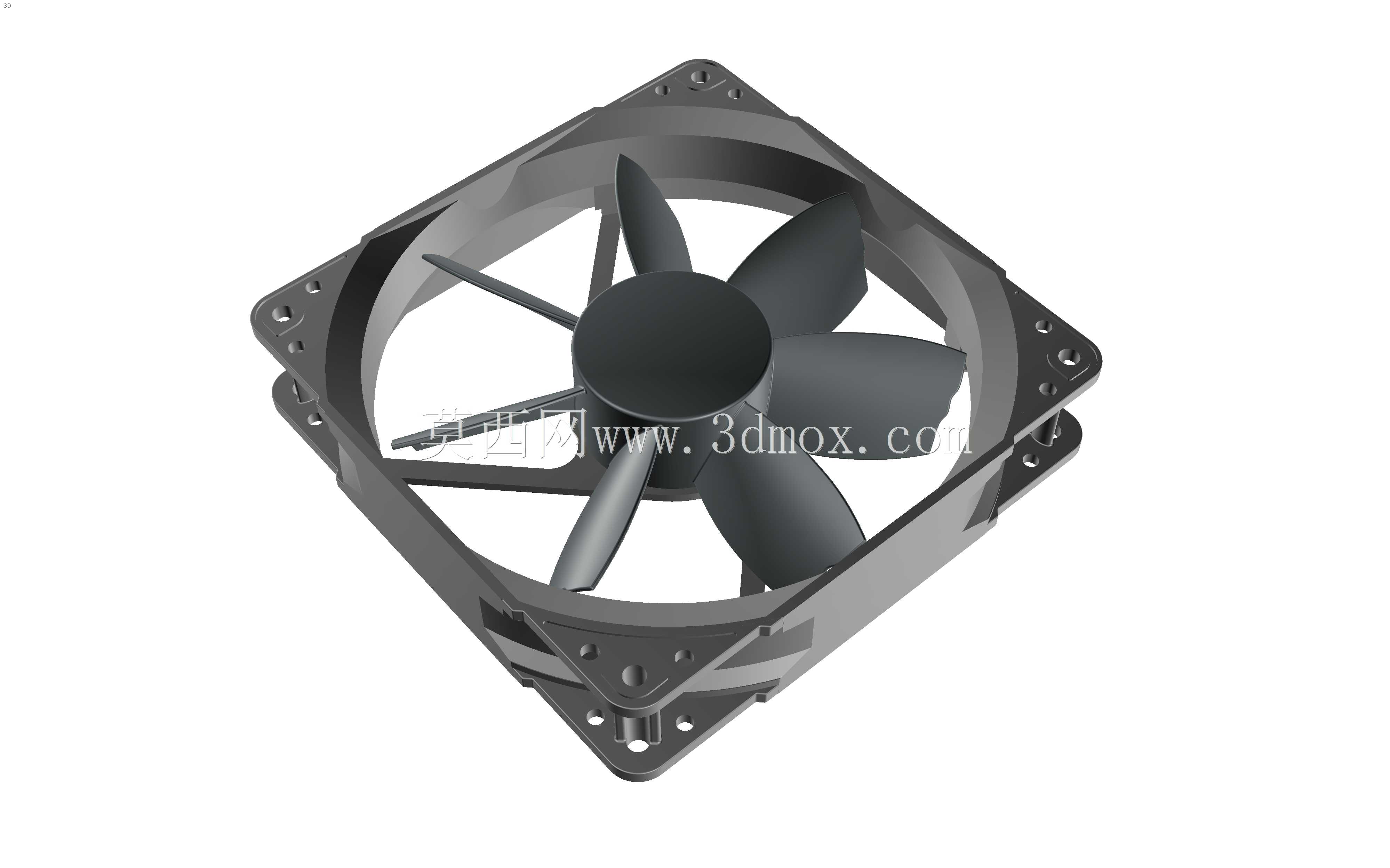

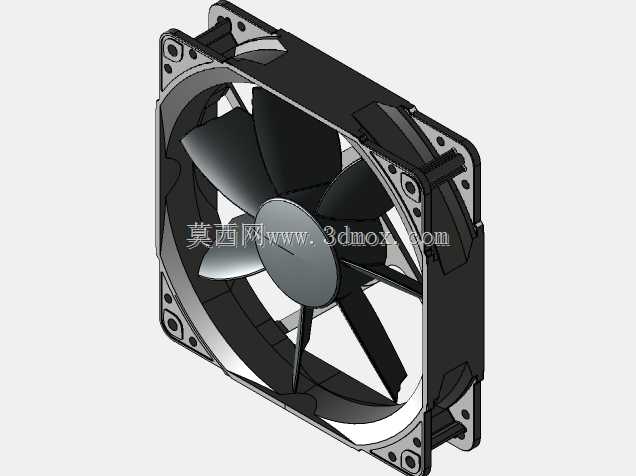

　　整个模型的结构拆分完全对照量产实物的装配逻辑，扇叶与中心轮毂的连接做了加强筋过渡，避免扇叶高速转动时根部应力集中导致断裂失效；中心轮毂内部预留了电机安装腔体，可适配标准尺寸的直流无刷电机，腔体的配合公差按照常规过盈配合的装配要求预留，能够保证电机压装后不会出现径向窜动；扇框的走线槽位置也做了还原，风扇供电线可以从扇框边角的预留槽位引出，不会与安装面产生挤压干涉。在安装边界的尺寸控制上，模型严格遵循12025风扇的行业通用尺寸规范，外框边长控制在120mm±0.3mm的常规公差范围内，安装孔中心距为105mm，孔径适配M3规格的安装螺丝或者标准橡胶减震钉，扇叶转动的最大外圆直径控制在112mm左右，

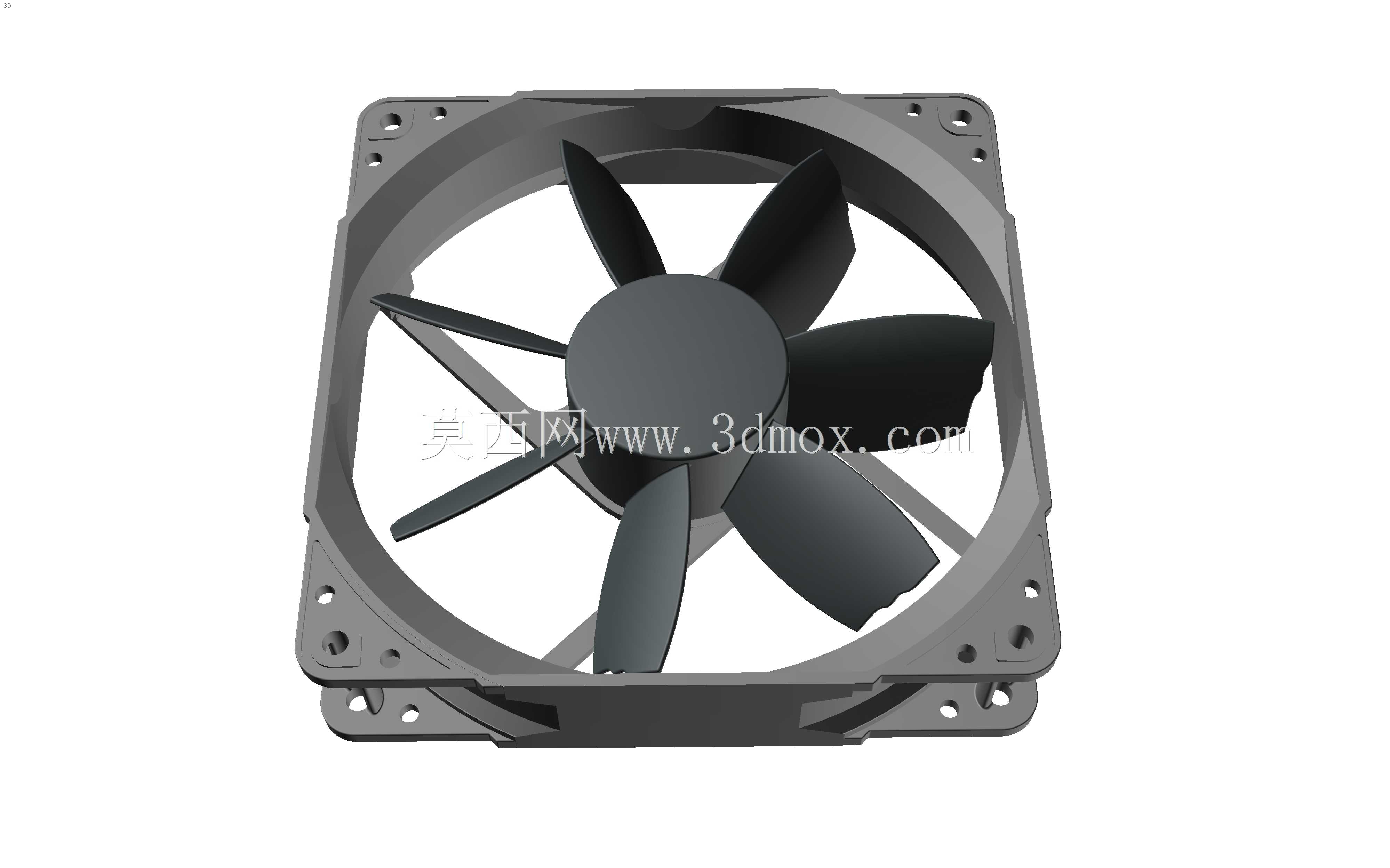

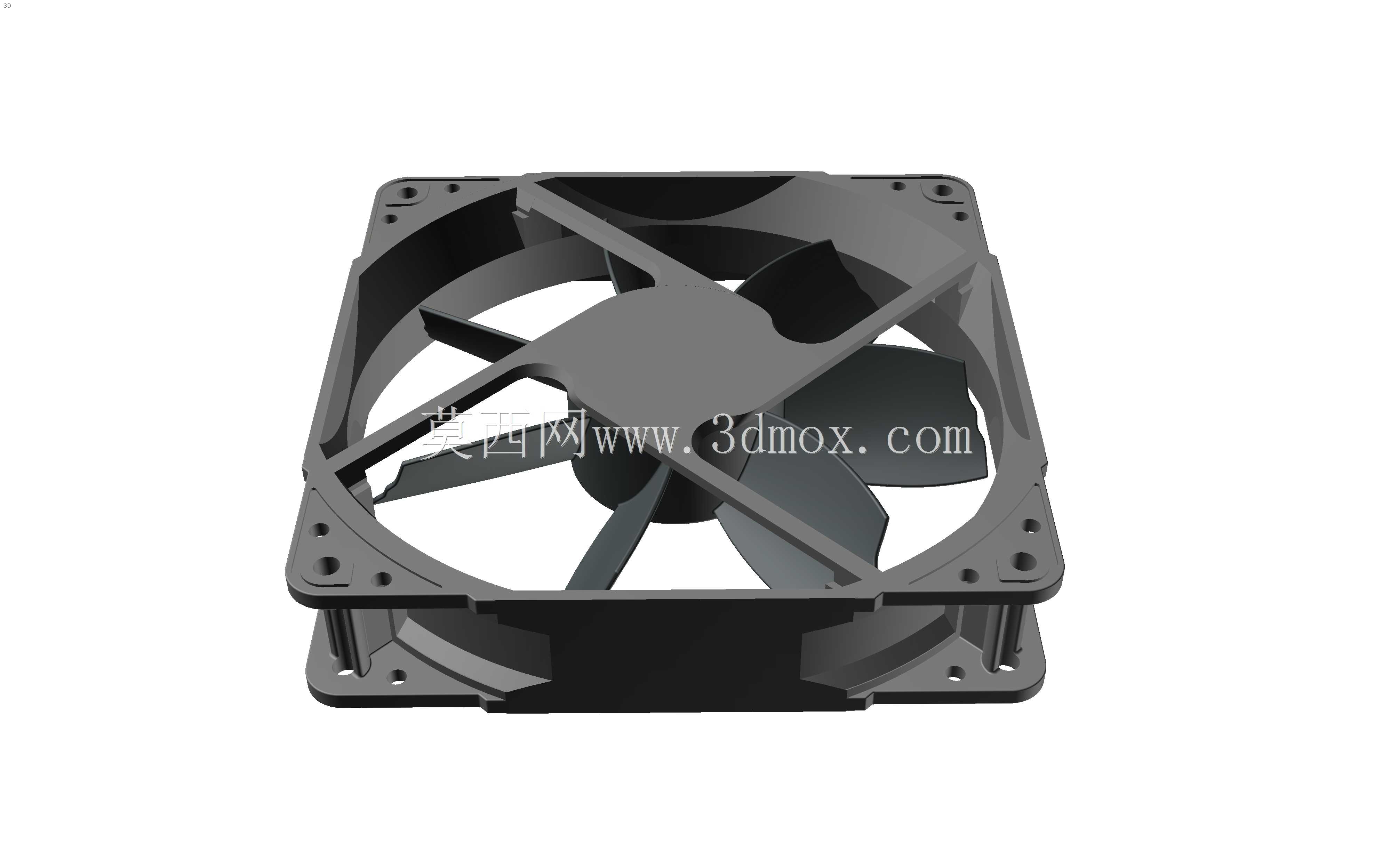

　　保证扇叶与扇框内壁之间预留均匀的间隙，既不会因为间隙过小导致扇叶转动时蹭到框壁，也不会因为间隙过大产生气流回流损失，降低风扇的实际送风效率。扇框的进风侧与出风侧做了差异化的导流结构，进风侧的框边做了小弧度的倒角引导，能够降低进风时的气流紊流，减少乱流带来的气动噪音，出风侧的框边为平直结构，方便引导气流沿轴向送出，避免气流过早扩散。在实际结构选型参考时，需要注意这类风扇的安装面要预留至少5mm的安全间隙，避免线缆或者其他结构件伸入扇叶转动区域造成干涉，同时如果是用于防尘要求较高的场景，在进风侧加装防尘网时，需要预留3mm以上的网面与扇叶的间距，避免防尘网被气流吸附后贴到扇叶上影响转动。另外扇框四个角的安装位厚度比框体主体略厚，安装时锁紧螺丝的扭矩需要控制在合理区间，避免过度锁紧导致塑料扇框出现微裂纹，长期使用后出现断裂风险。整个模型的结构细节覆盖了从扇叶曲面、扇框加强筋、安装孔位、电机腔体到边角减震结构的全部特征，能够帮助结构设计人员快速掌握标准12025机箱风扇的尺寸边界与装配要求，在做机箱结构设计、散热系统适配、定制风冷方案时，可以直接参考该模型的尺寸参数做安装位的预留与风道的规划，减少反复核对实物尺寸的工作量，也可以作为同类轴流风扇结构优化的参考基准，对比不同扇叶曲率、不同框体结构对气流效率的影响。
