EC1项目3D打印SFFPC ITX机箱结构设计

　　这款面向小尺寸装机场景打造的机箱结构，核心围绕SFFPC紧凑装机的核心需求展开，在有限的内部空间里完成硬件布局、散热通路、结构强度三者的平衡，适配桌面狭小空间摆放、便携移动装机、迷你主机搭建等实际使用场景，相比传统量产冲压金属机箱，该结构采用平面打印的分体外壳拼接方案，无需大型冲压模具即可完成单件制作，适配个人定制化装机、小批量硬件试装的实际需求。

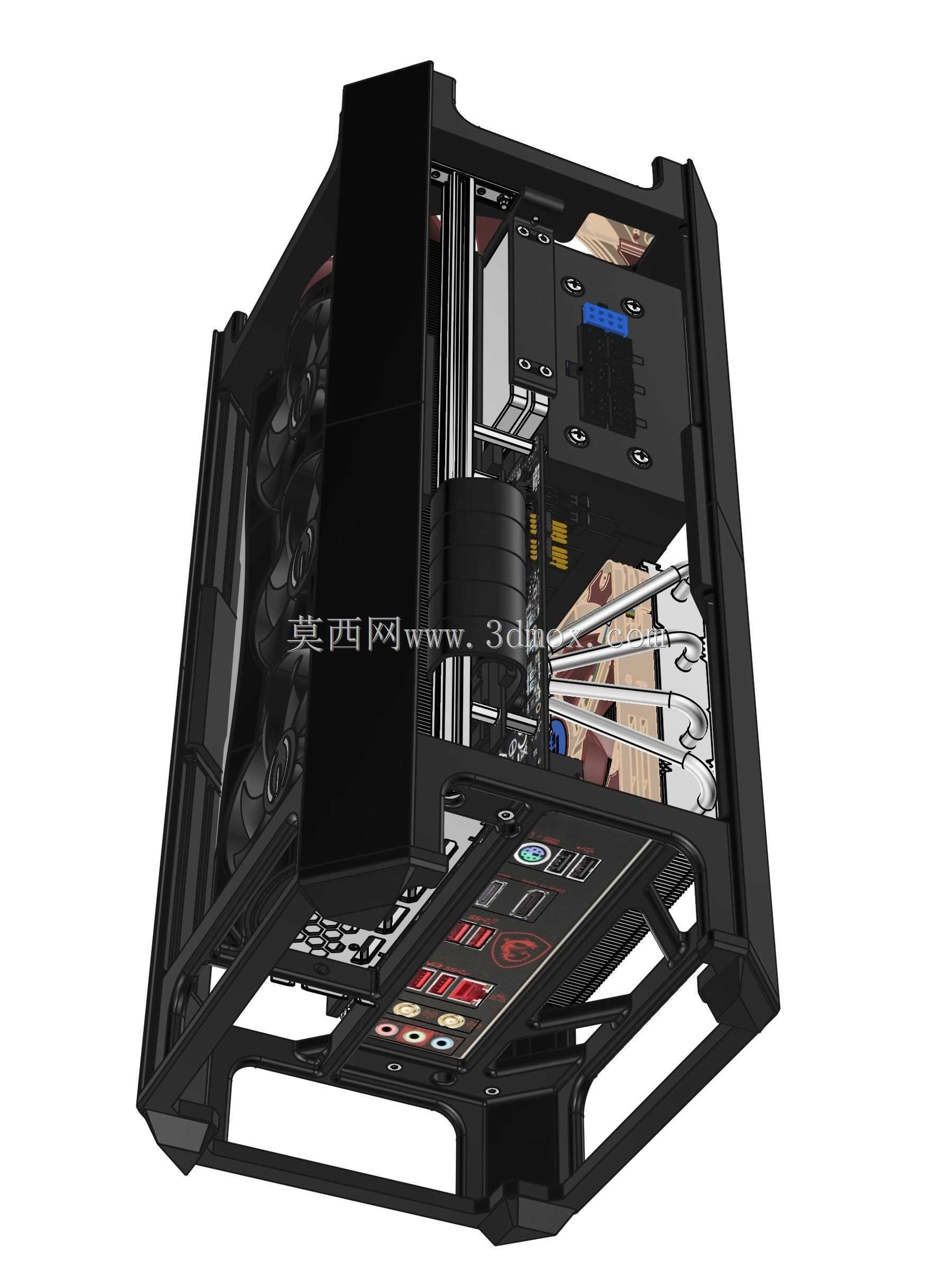

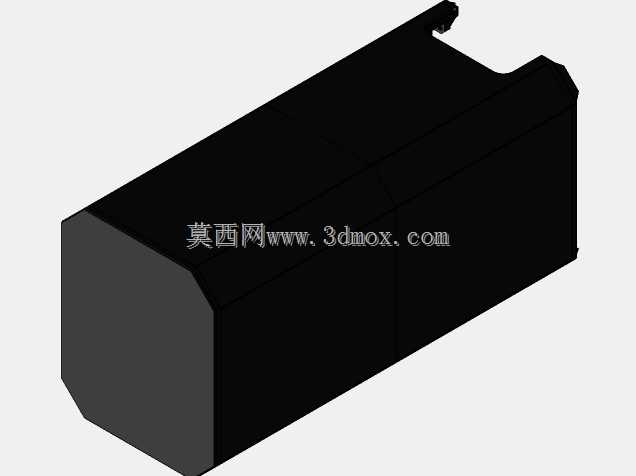

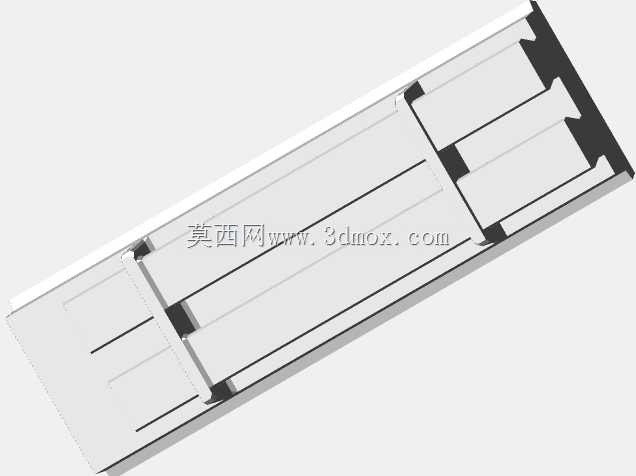

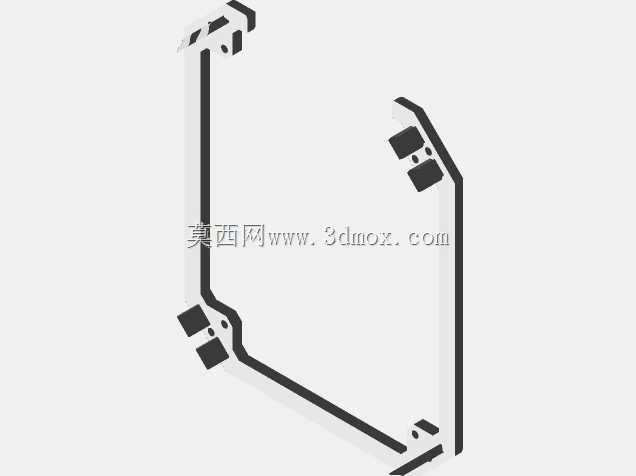

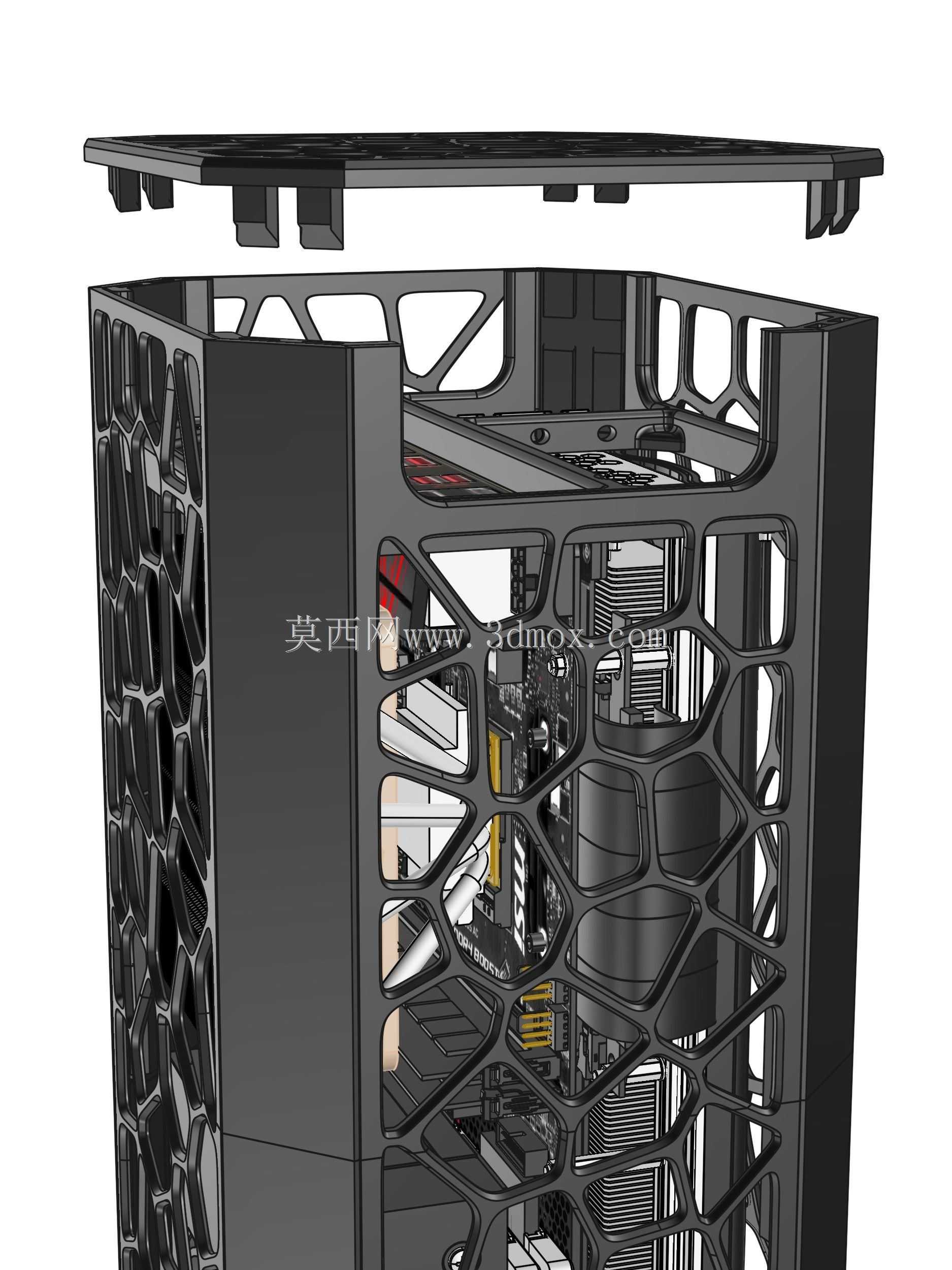

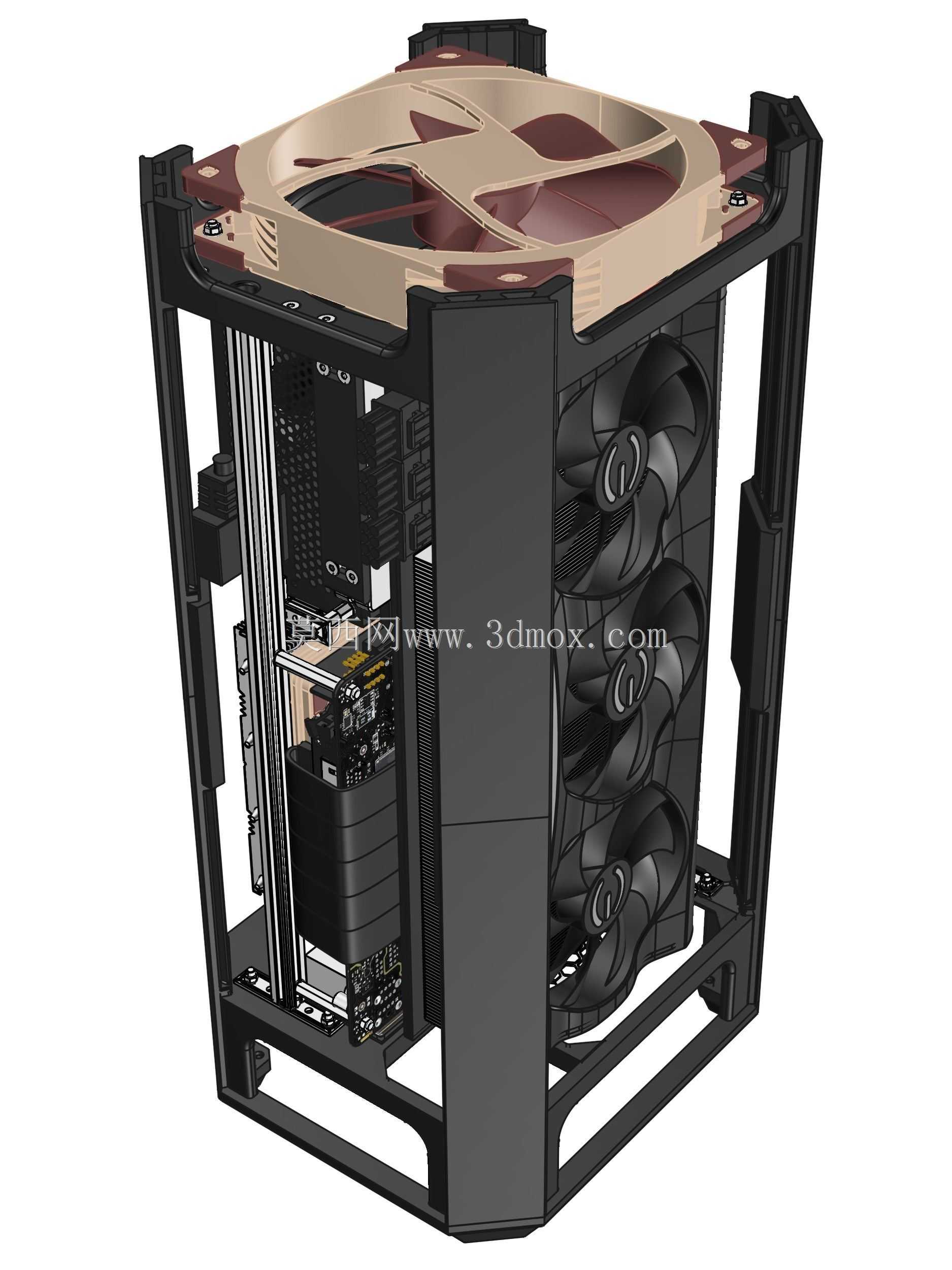

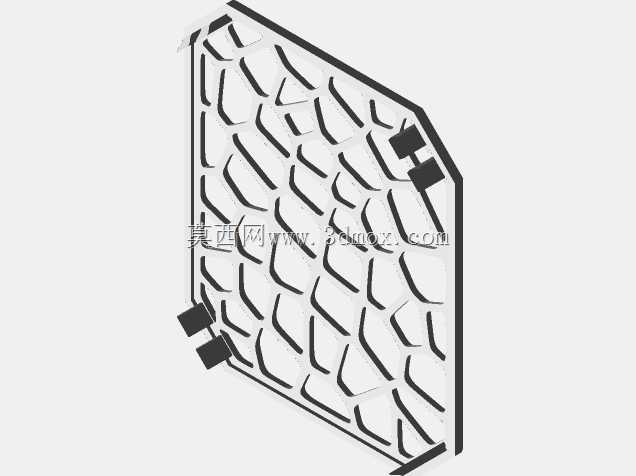

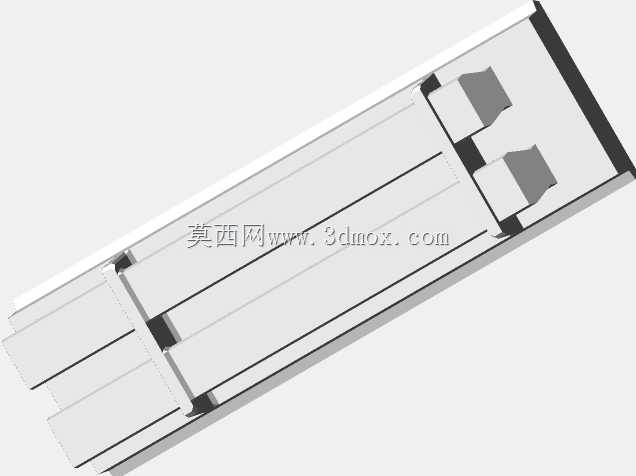

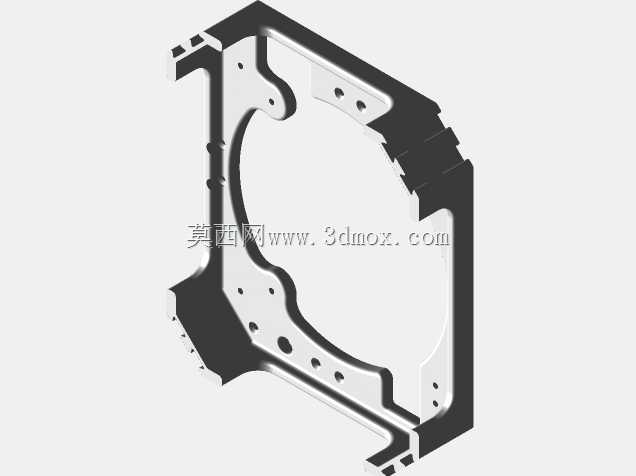

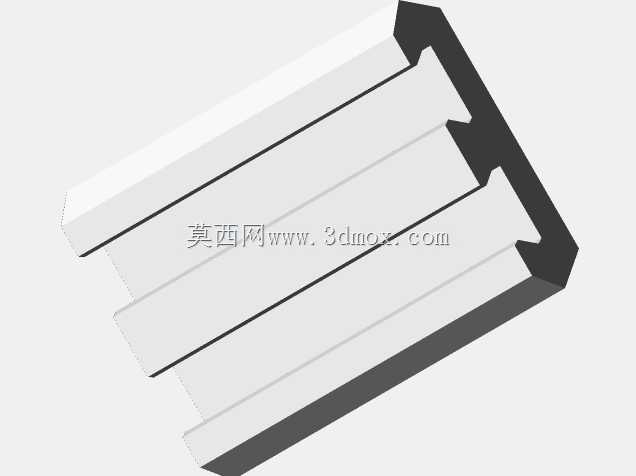

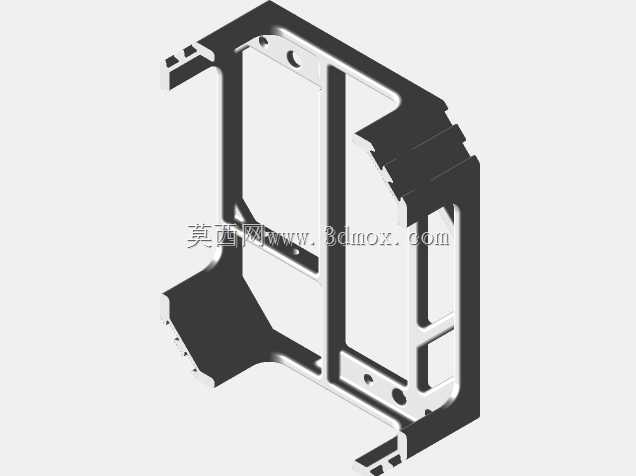

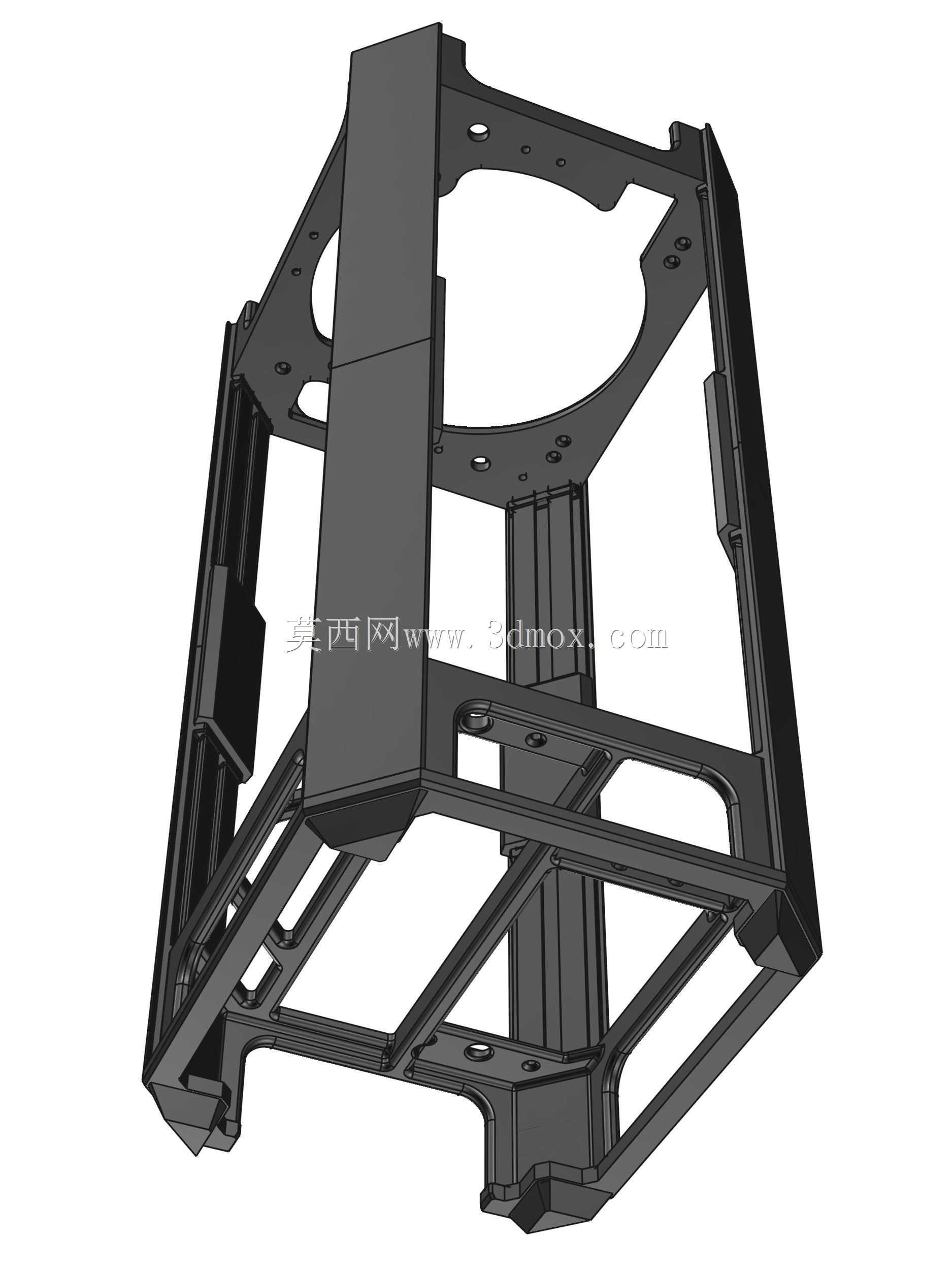

　　从结构布局来看，该方案沿用垂直三明治的硬件排布逻辑，将主板、电源、散热模块沿垂直方向分层布置，最大化利用垂直方向空间压缩整机占地面积，内部适配标准ITX规格主板的安装孔位，预留对应IO接口的避让空间，安装时主板通过铜柱固定在内部支撑框架上，框架采用10mm规格MakerBeam铝型材搭建，相比纯塑料打印框架具备更高的结构强度，能够承载显卡、散热器等重量较大的硬件，避免长期使用出现结构形变。外壳部分没有采用传统单片垂直外壳的设计，而是拆分为多块平面打印的面板，通过卡扣与型材框架连接，打印时无需添加大量支撑结构，大幅降低打印难度与材料损耗，拼接完成后接缝处可通过打磨处理实现平整外观，也方便后期更换不同外观的面板实现个性化定制。

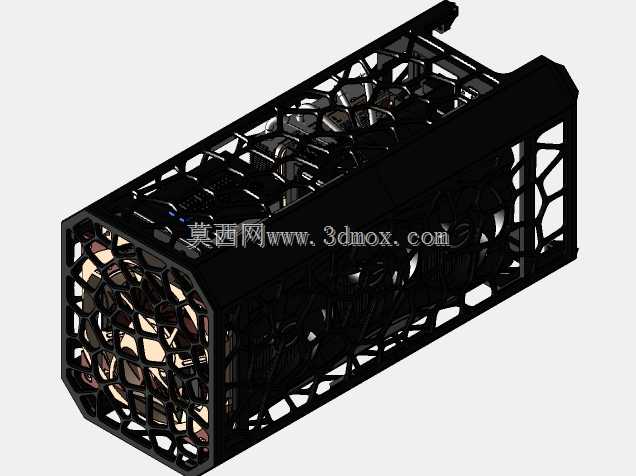

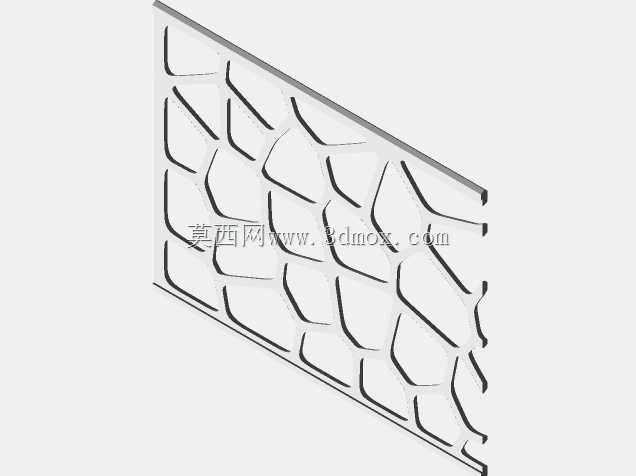

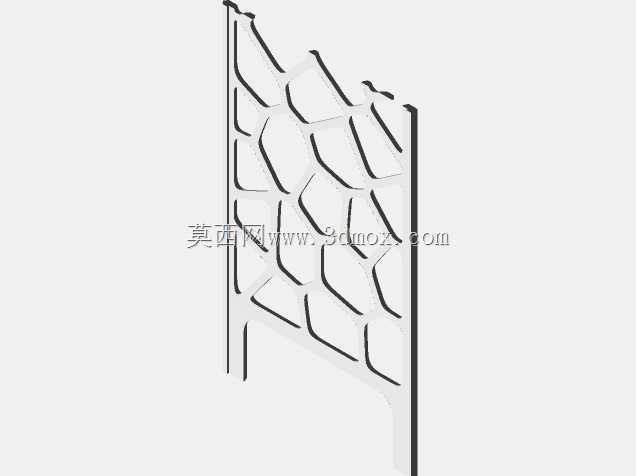

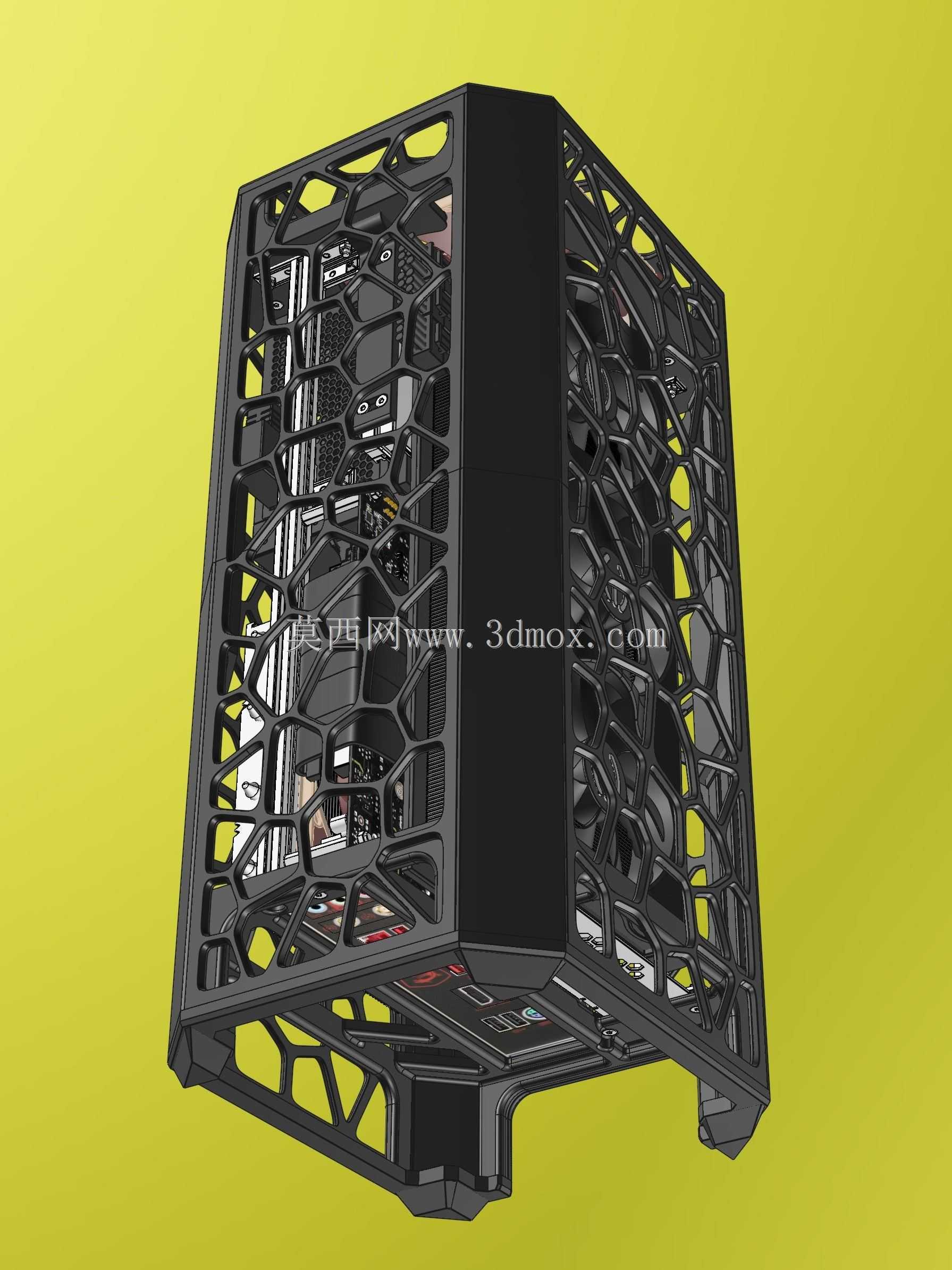

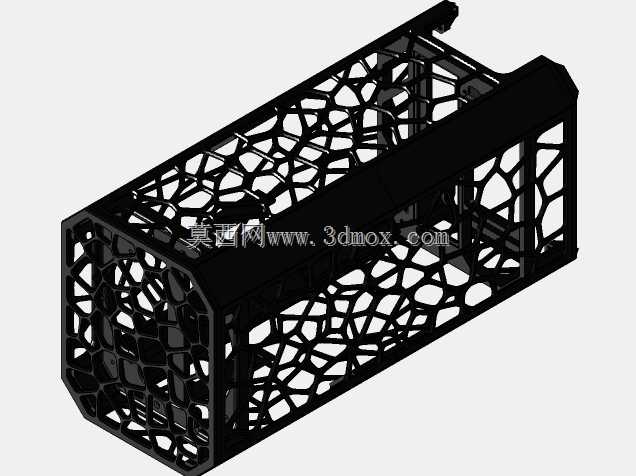

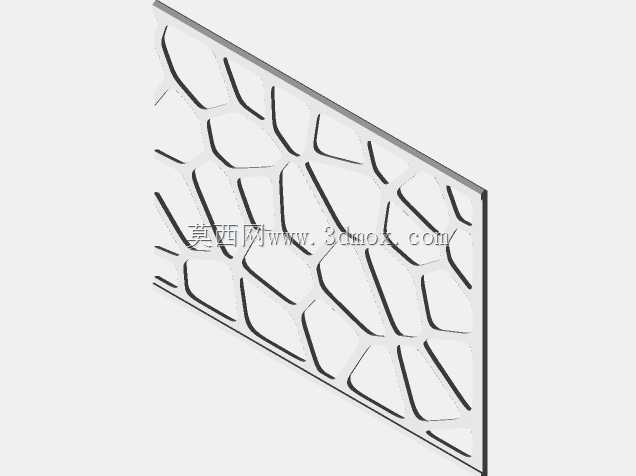

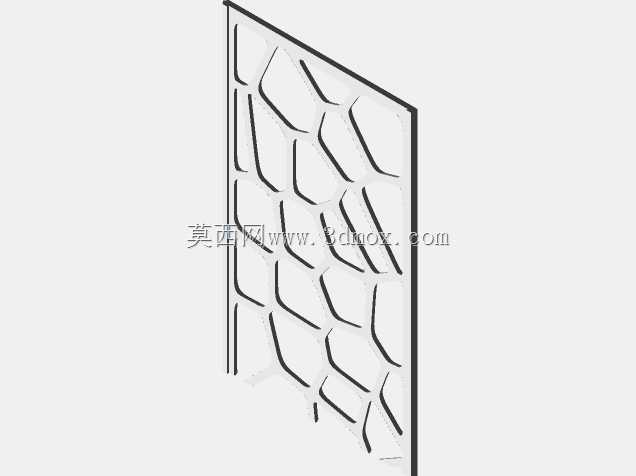

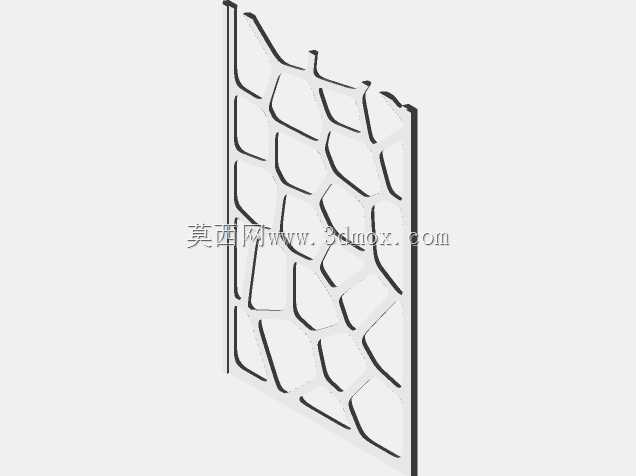

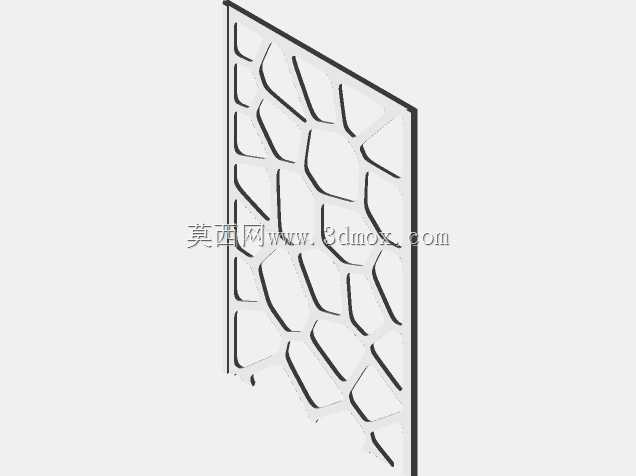

　　外壳表面采用仿生镂空网格结构，并非单纯的外观装饰，每一处镂空的开孔位置都对应内部硬件的散热风道，进风区域的开孔密度更高，对应显卡、CPU散热的进风路径，出风区域的开孔沿气流方向排布，减少风阻的同时保证结构强度，镂空结构同时能够降低整机重量，相比封闭外壳减重超过40%，移动搬运时更加轻便。机箱底部设计有抬高的支撑脚，将机箱底部与桌面留出足够间隙，避免底部进风被桌面遮挡，同时支撑脚采用一体化打印结构，与侧面板连接位置做了加厚处理，能够承受整机满配硬件的重量，长期放置不会出现塌陷变形。

　　安装边界方面，该结构严格控制各硬件的安装间隙，显卡长度、电源厚度、散热器高度都做了明确的限位设计，避免装机时出现硬件干涉，内部走线空间沿型材框架侧边预留，走线槽与框架一体化设计，能够将供电线、信号线隐藏在框架与外壳的间隙中，保证内部整洁的同时避免线材干扰散热风道。前面板位置预留了开机按键、USB接口的安装位，对应开孔尺寸适配常规迷你机箱的通用按键配件，用户无需定制特殊配件即可完成组装。

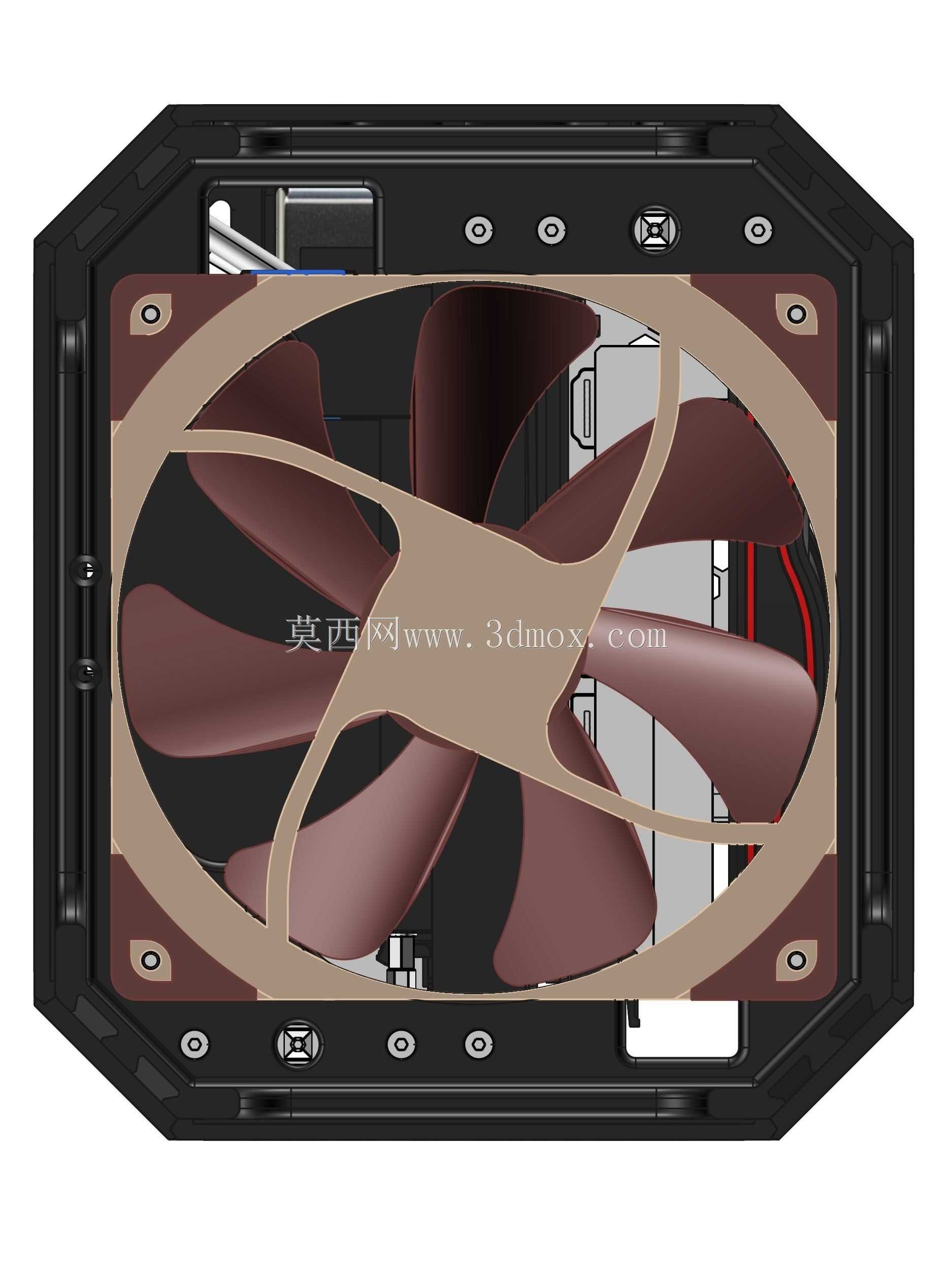

　　从实际使用场景出发，这款机箱既能够满足日常桌面办公迷你主机的搭建需求，也能够适配高性能ITX游戏主机的装机要求，镂空结构在高负载硬件运行时能够提供足够的通风量，避免封闭小机箱常见的积热问题，3D打印的外壳方案允许用户根据自身硬件配置调整局部开孔位置，比如更换更高规格的散热器时，可以对应修改顶部面板的开孔尺寸，无需重新制作整套机箱结构，相比量产机箱具备更高的改装灵活性。结构设计时充分考虑FDM3D打印的工艺特性，所有外壳部件的打印方向都沿平面布置，没有大角度悬空结构，普通桌面级FDM打印机即可完成所有部件的打印，无需工业级打印设备，个人用户在家即可完成整套机箱的制作，打印完成后仅需简单去除支撑、打磨毛边即可完成组装，组装过程不需要特殊工具，使用常规内六角扳手即可完成型材框架与外壳的固定。
