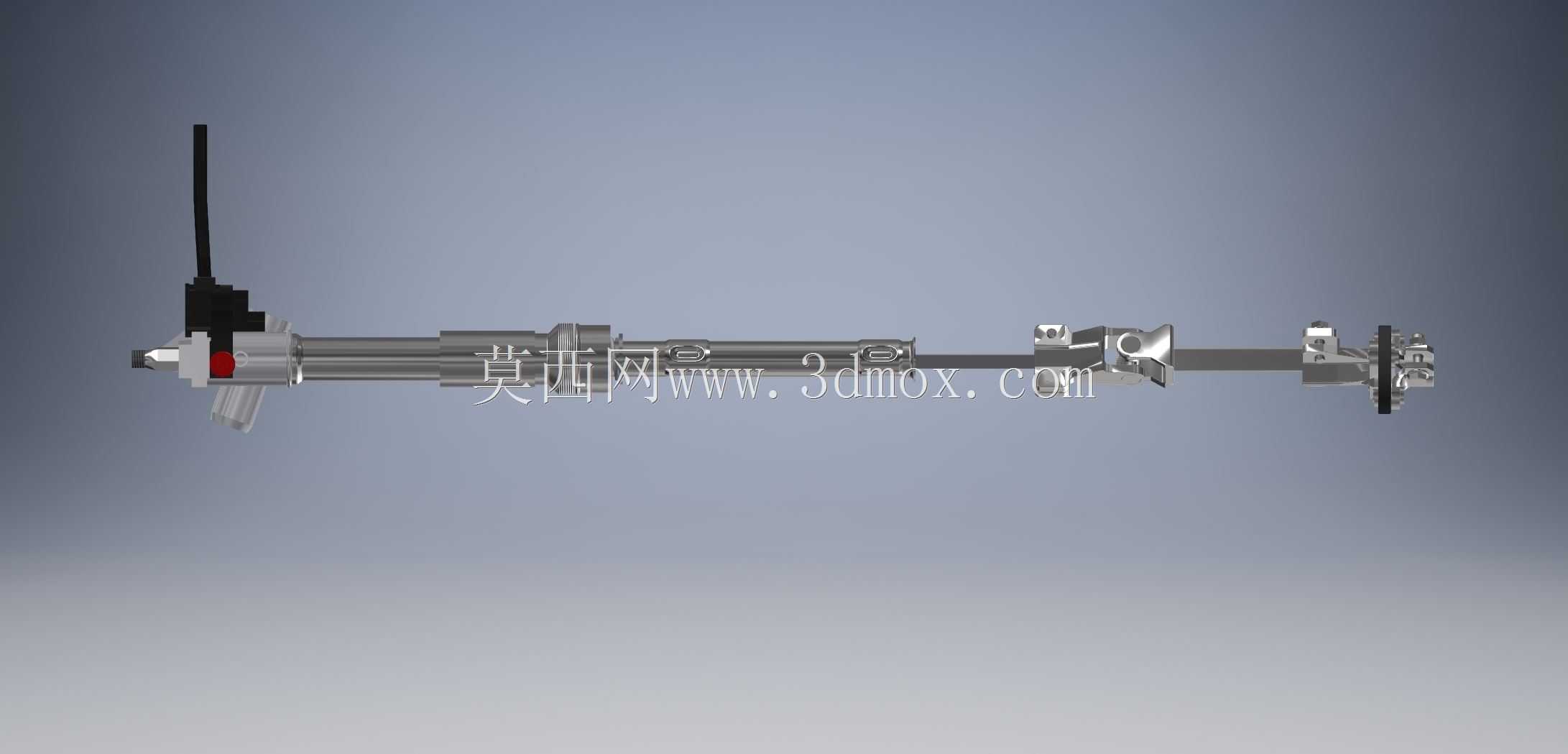

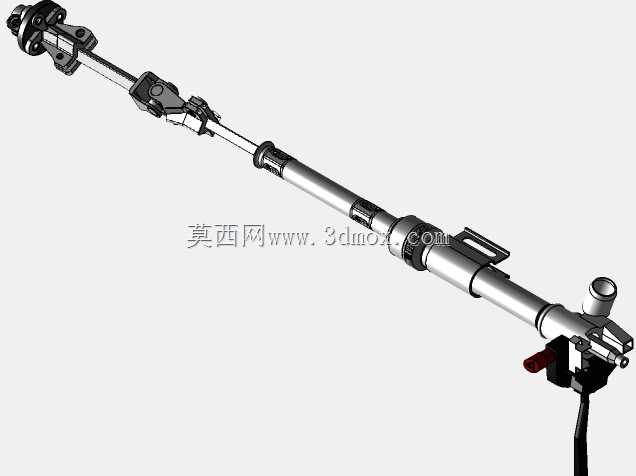

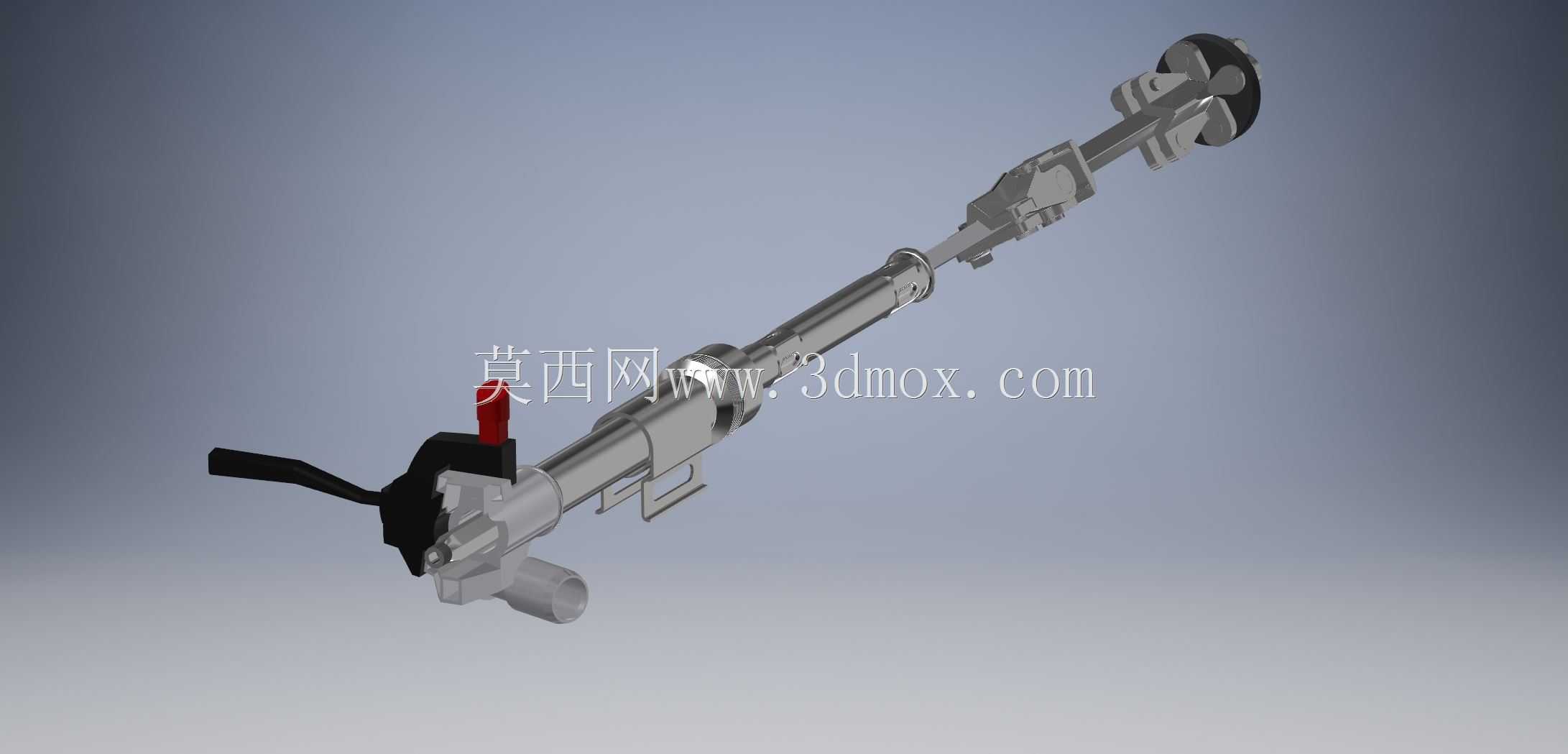

福特Sierra车型转向柱结构三维数模

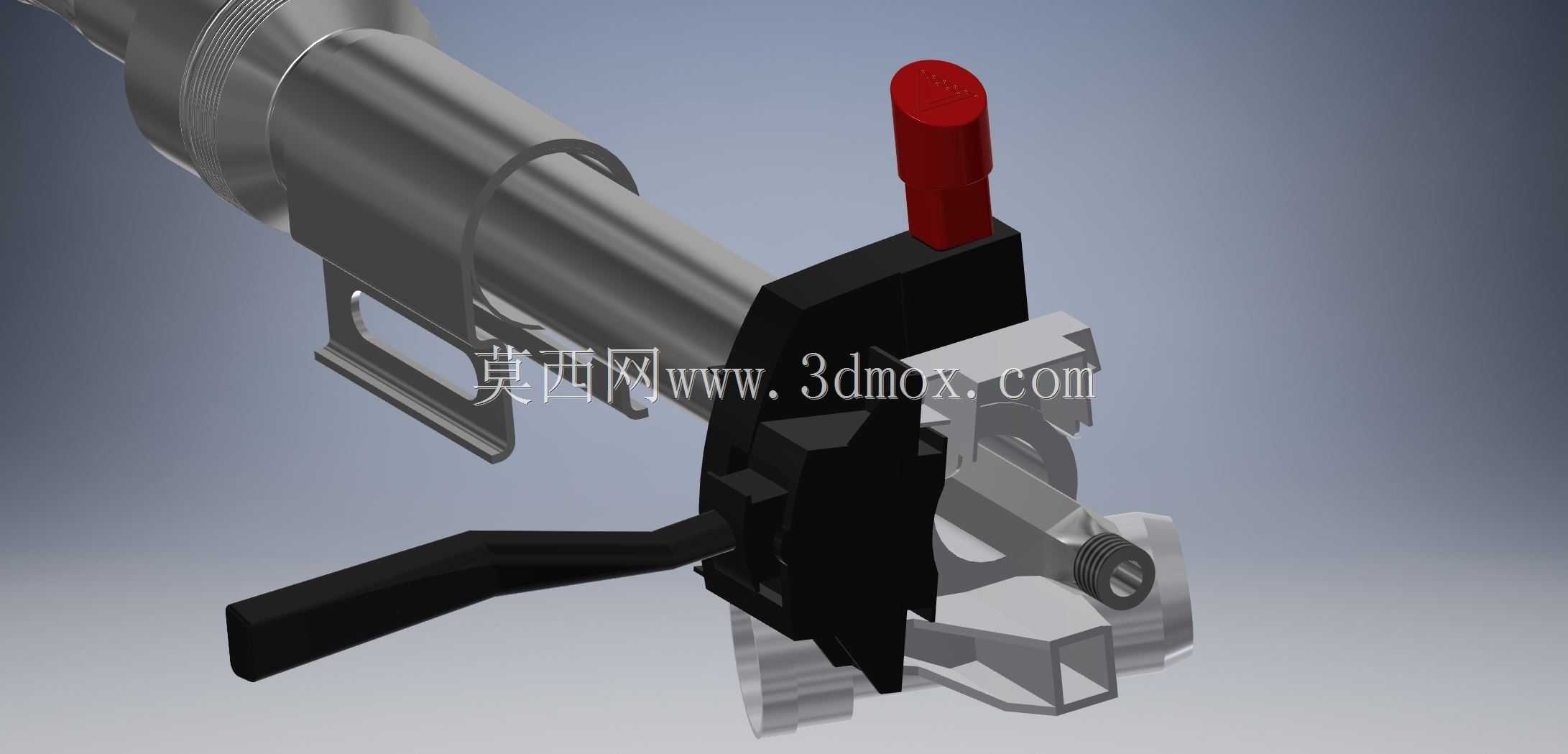

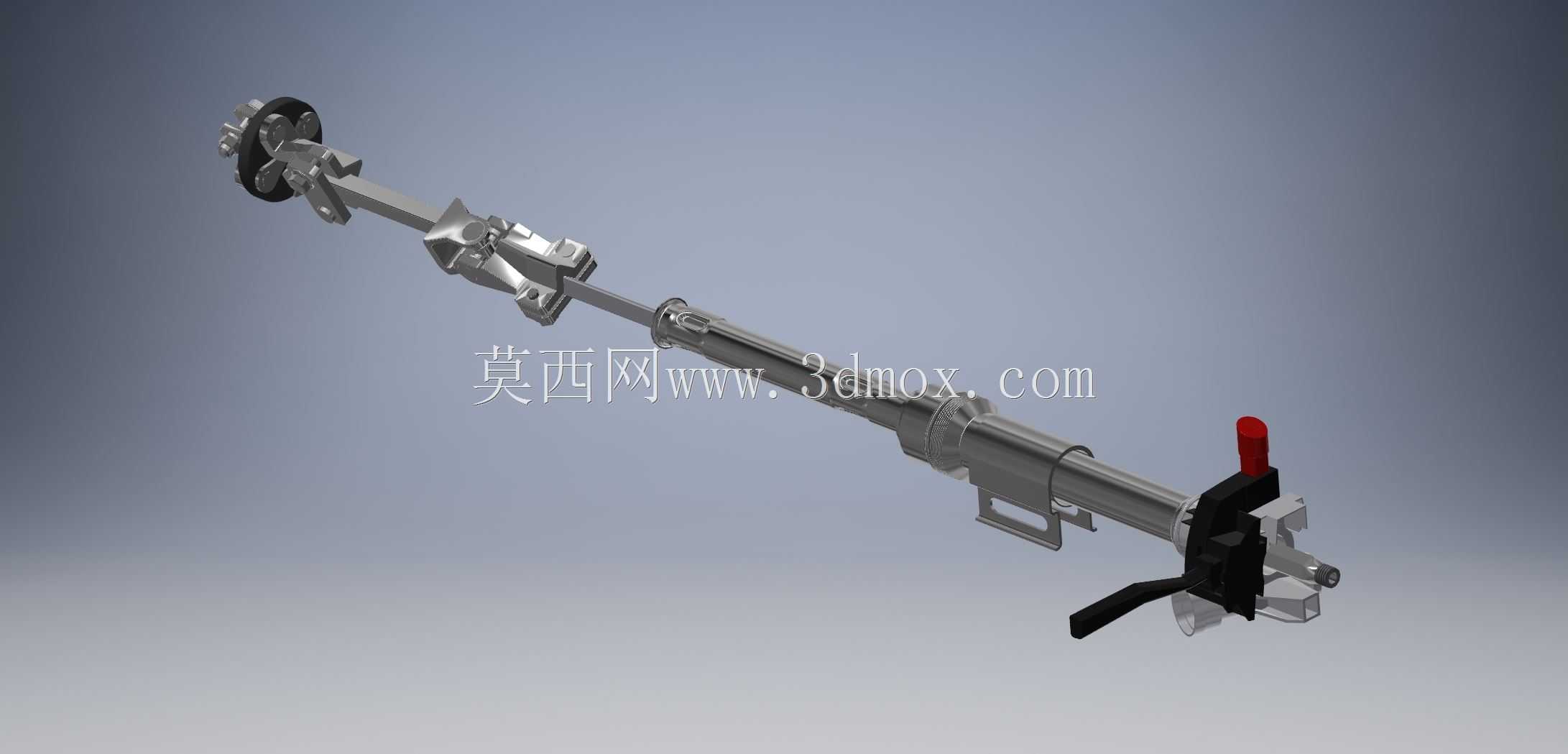

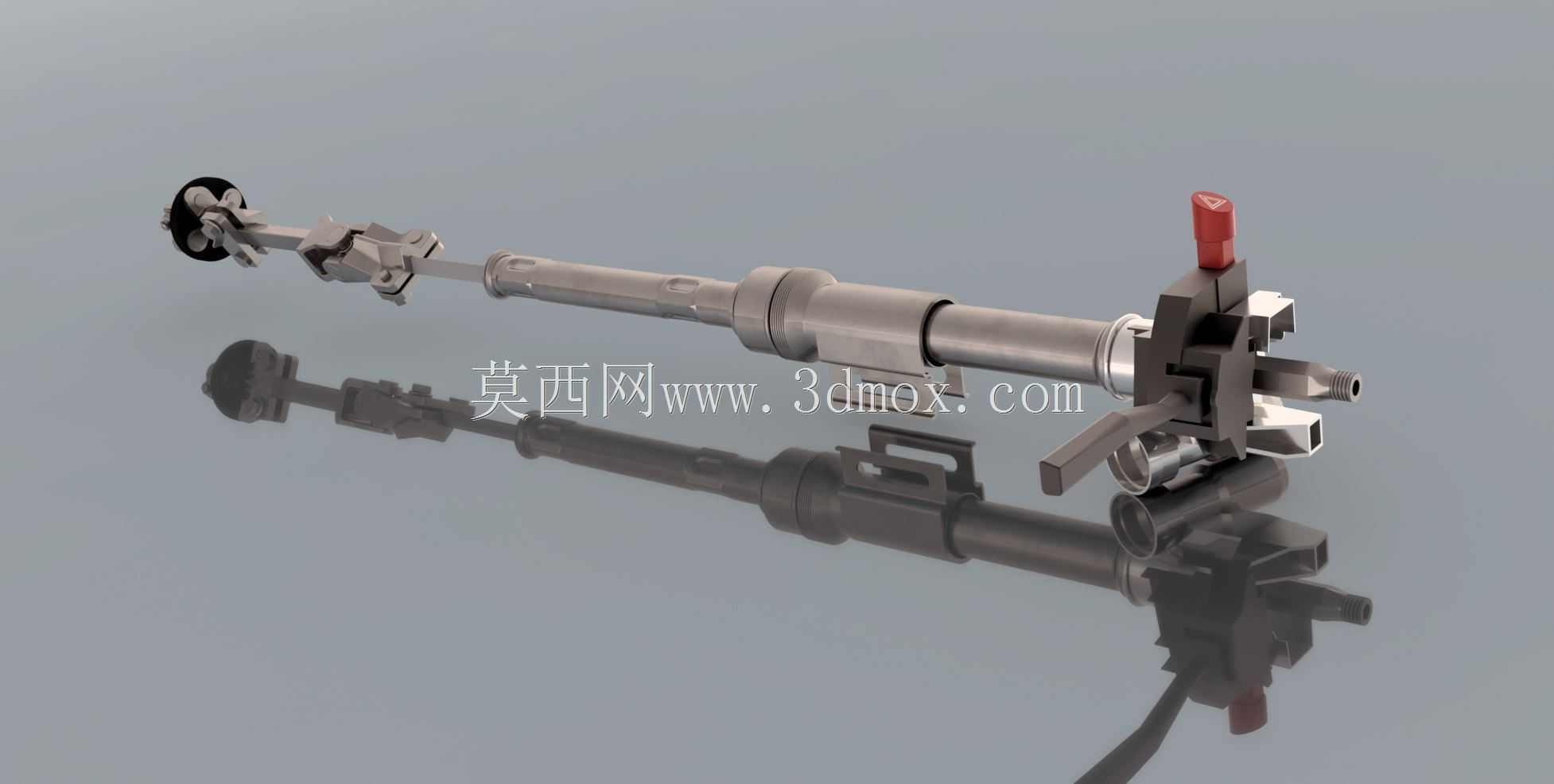

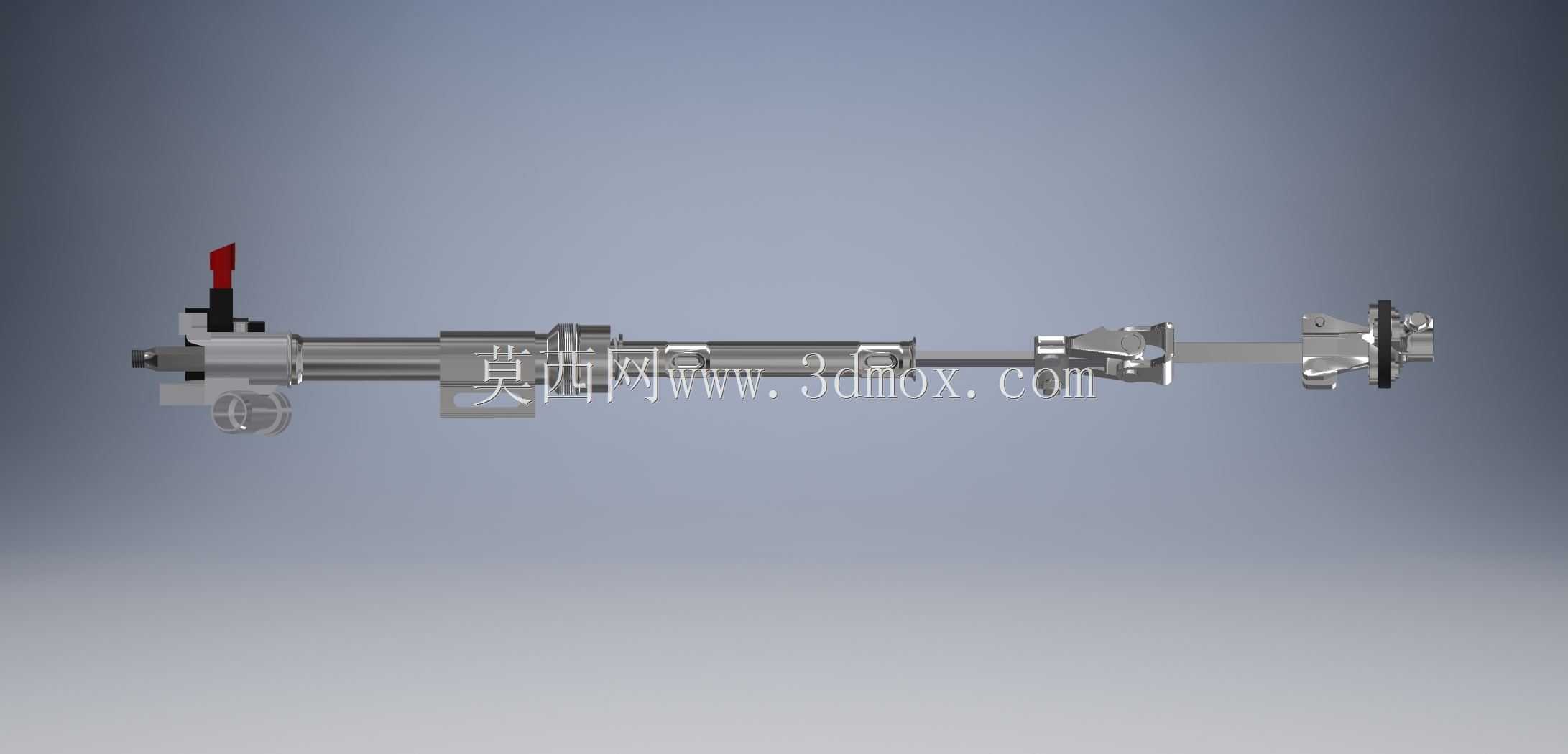

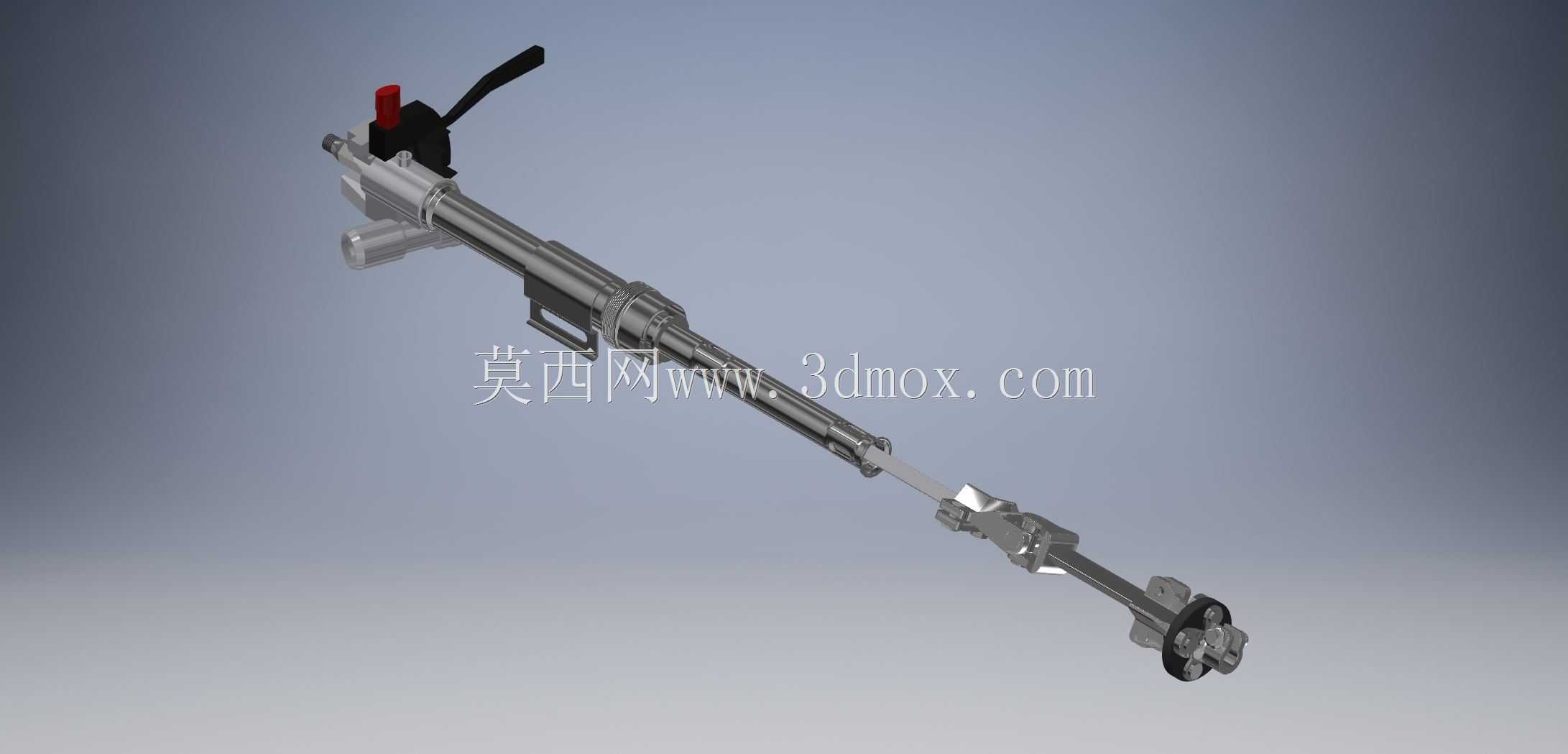

　　在套件车改装与经典车型复刻的工程场景中，转向柱作为连接方向盘与转向器的核心传力部件，其安装匹配度直接决定整车转向操控的可靠性与行驶安全性，不少复刻项目中常因转向柱尺寸偏差出现转向卡滞、万向节干涉、安装位错位等问题，拖慢整车装配进度。这套转向柱结构针对福特Sierra车型的底盘布局设计，整体采用分段式轴体结构，上端预留标准方向盘安装接口，可适配多数 aftermarket 改装方向盘与原厂规格方向盘，接口处的定位花键采用行业通用的渐开线花键规格，啮合间隙控制在合理范围，避免转向虚位过大的问题。轴体中段设置有可调节的锁紧机构，支持转向柱上下角度的小范围调整，适配不同驾驶坐姿的需求，锁紧机构采用楔形块压紧结构，锁止后无松旷余量，

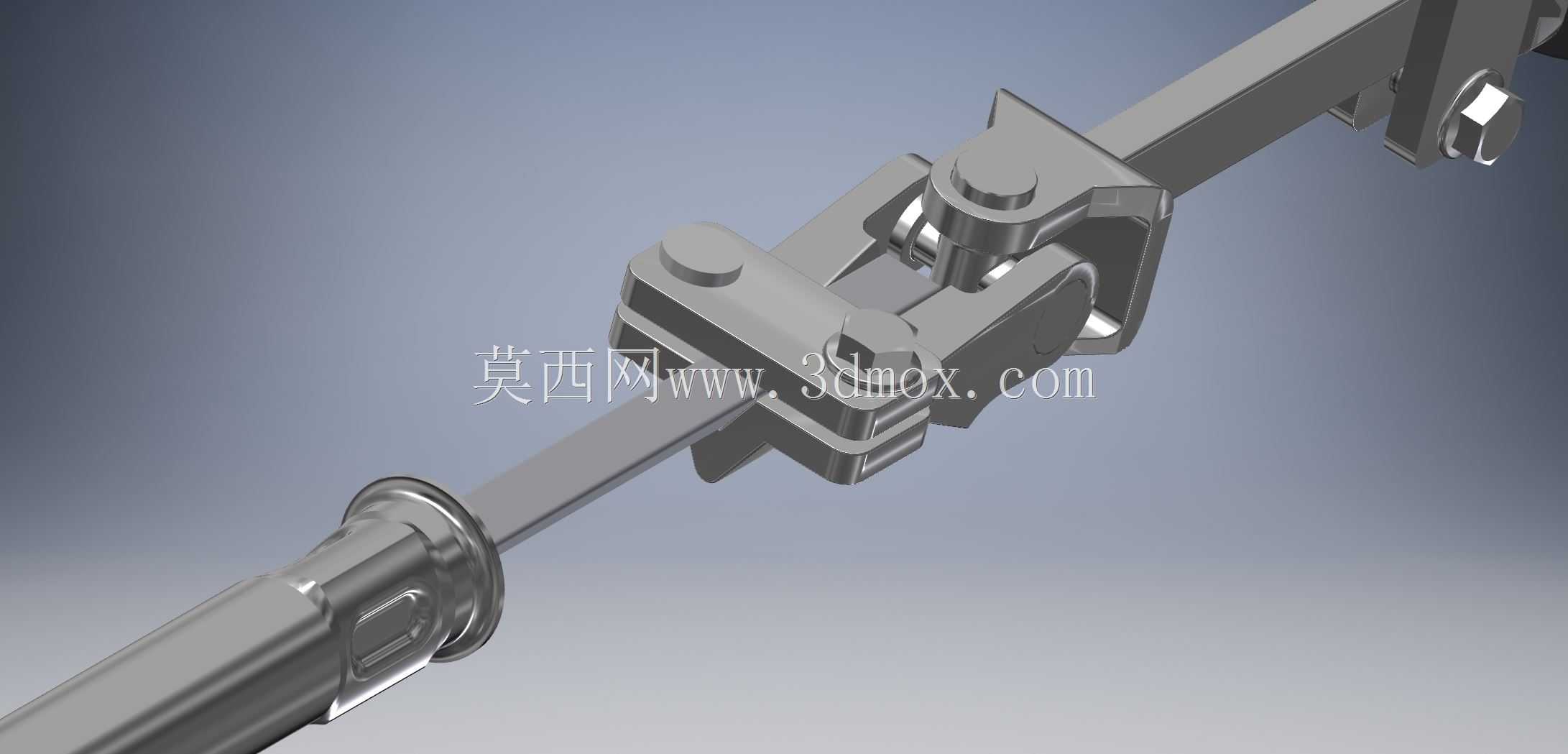

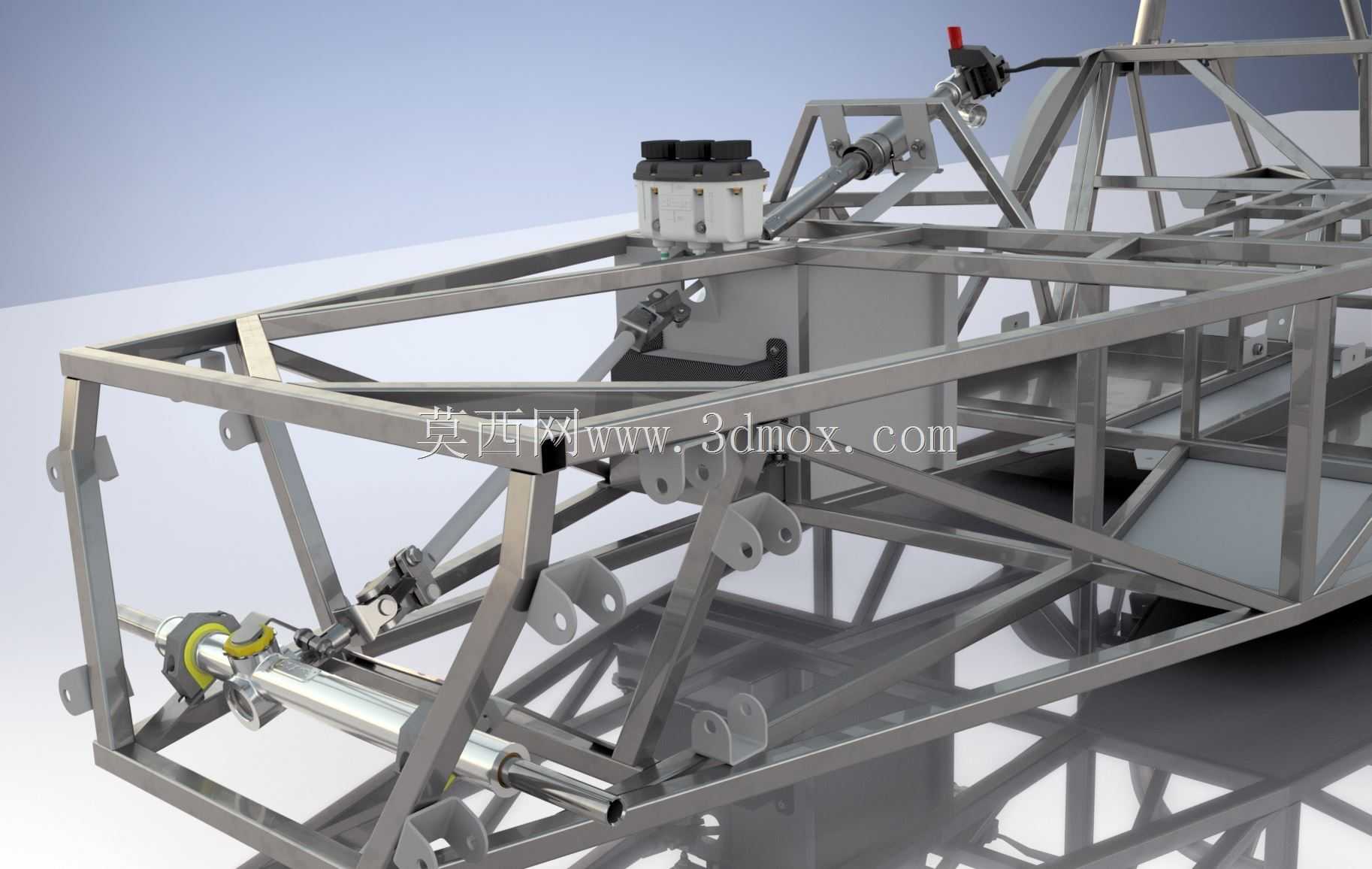

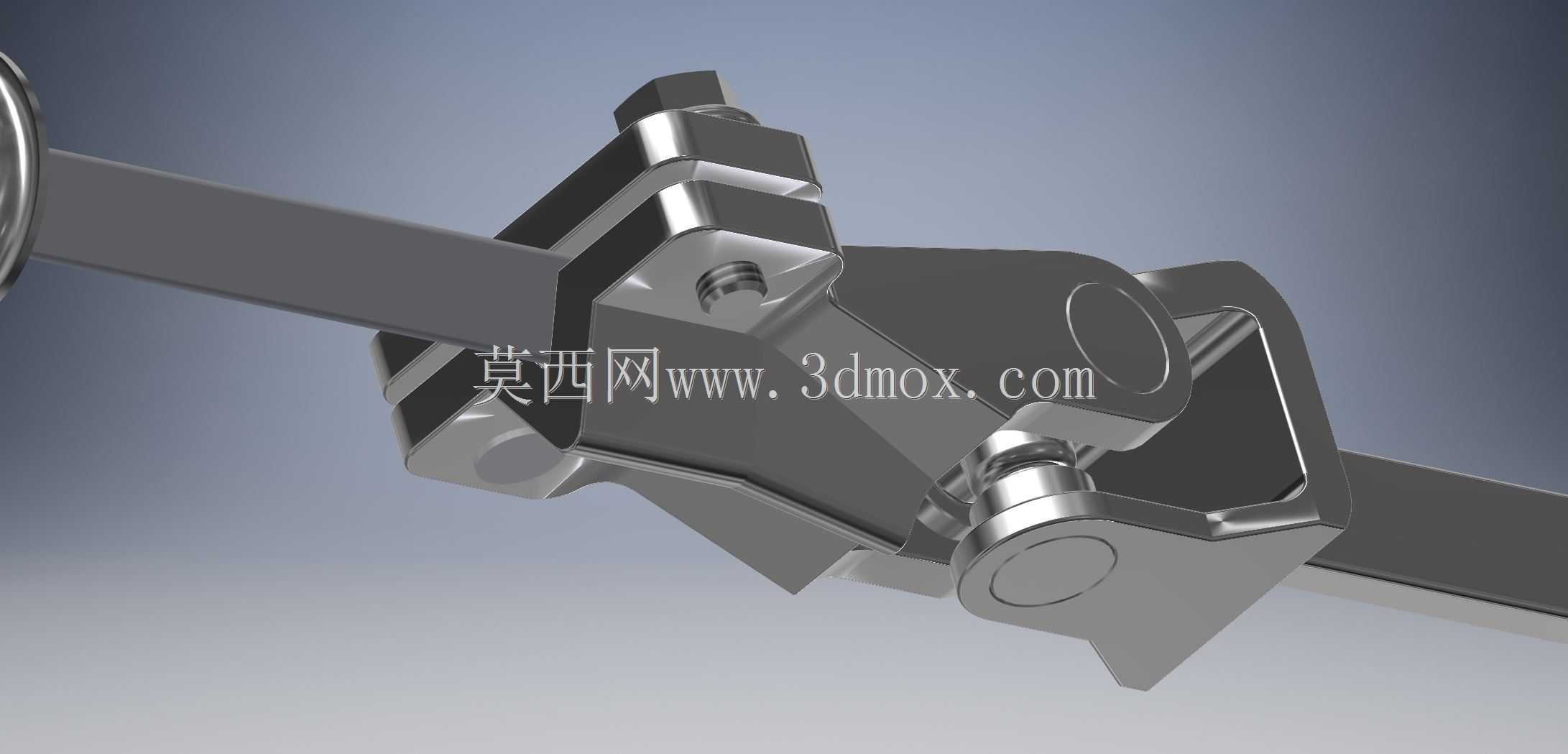

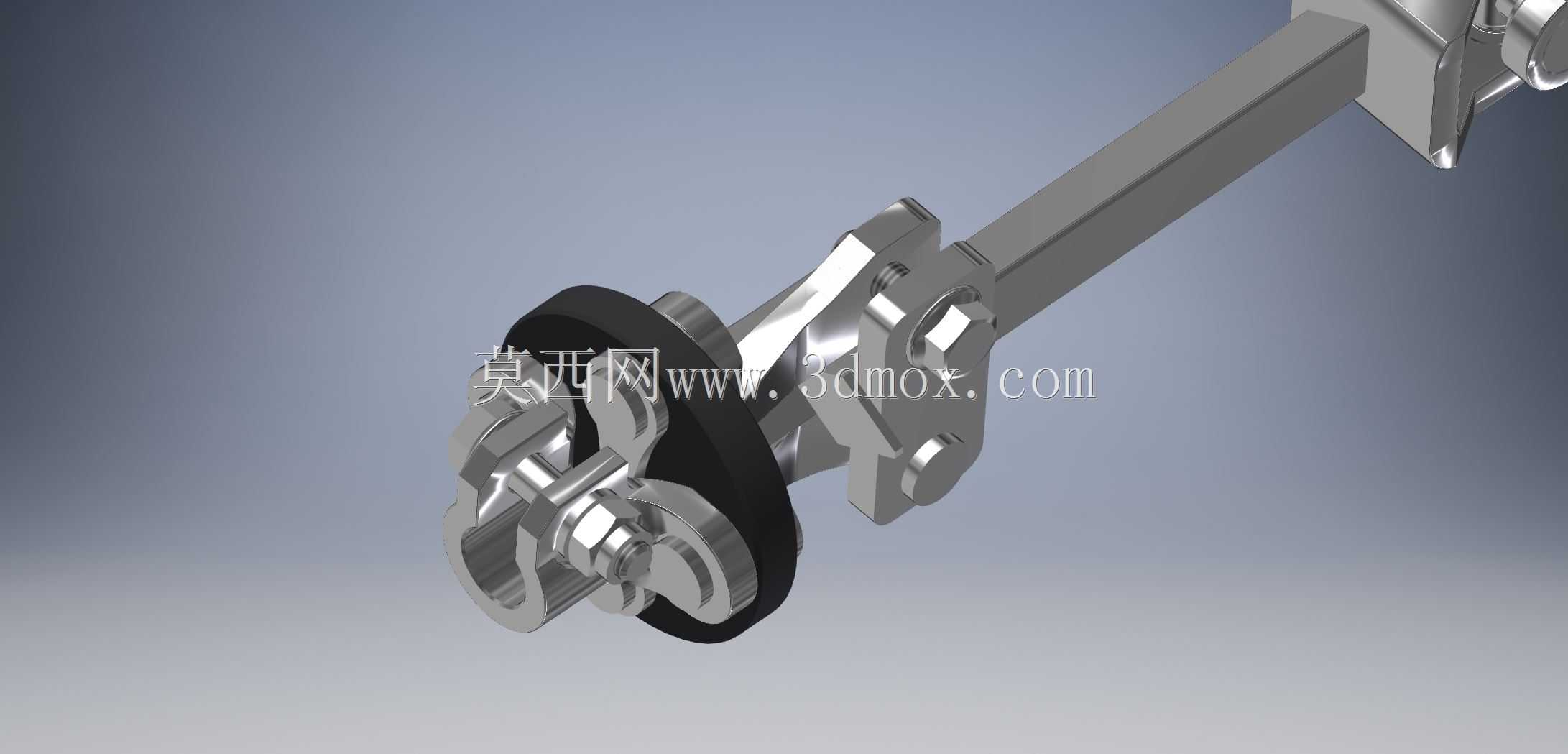

　　能承受转向过程中传递的大扭矩输入，不会出现行驶中锁止失效的问题。下端通过十字万向节与转向器输入轴连接，万向节的摆角范围覆盖整车悬架跳动时的转向轴角度变化量，即使在极限颠簸工况下，也能保证转向力矩的平顺传递，不会出现万向节卡滞导致的转向打手问题。从设计逻辑来看，这套数模优先保证了核心安装尺寸的精度，所有安装固定点的孔位坐标、轴体的同轴度公差、万向节的中心距参数都严格参照原车实测尺寸还原，能够直接用于三维装配校核，在套件车制作过程中，可直接将该数模导入整车底盘装配体，核对转向柱与仪表台横梁、制动踏板支架、防火墙过孔的位置关系，提前排查安装干涉问题，减少实车试装的修配工作量。轴体的主体结构采用钢制轴类零件的典型设计，

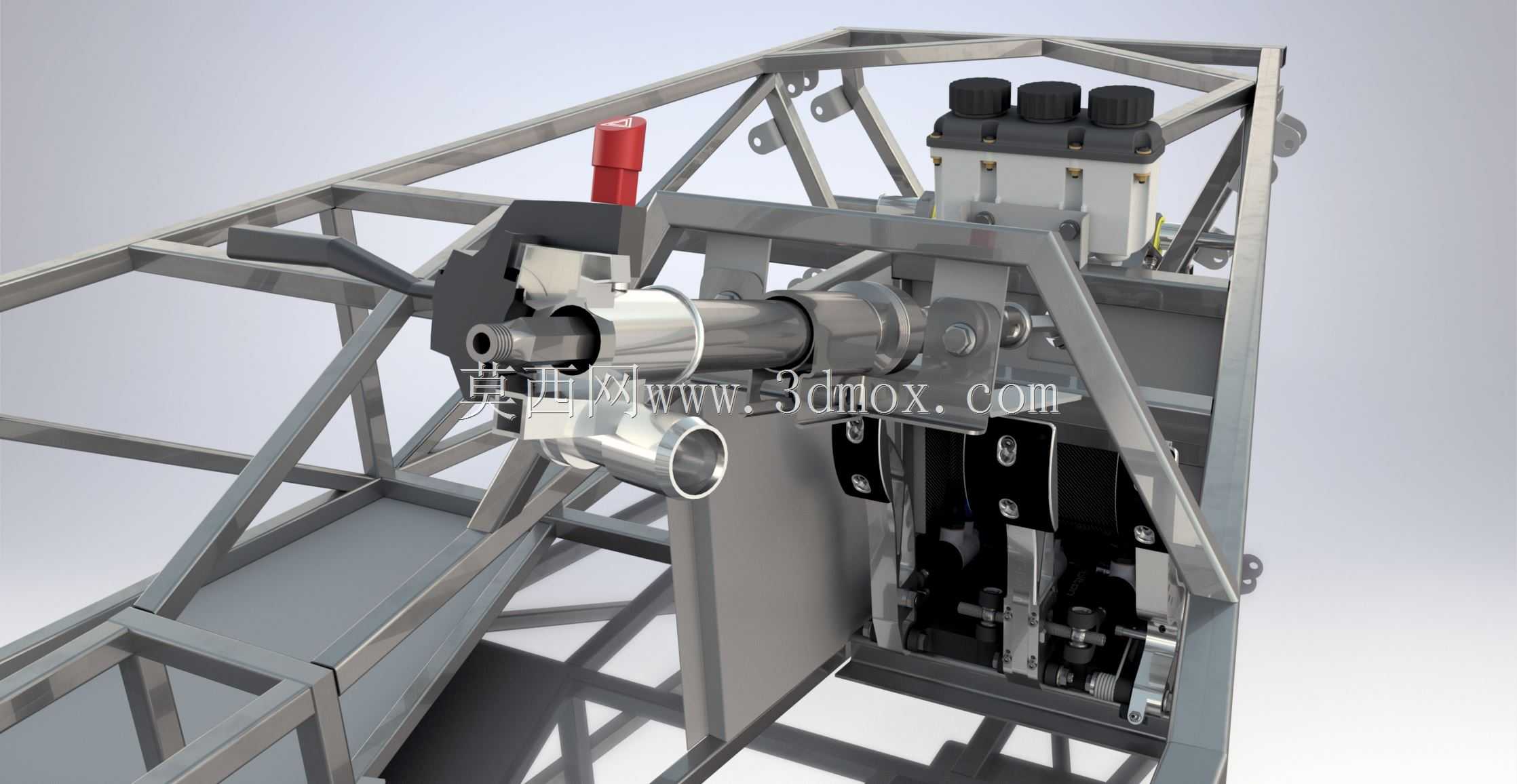

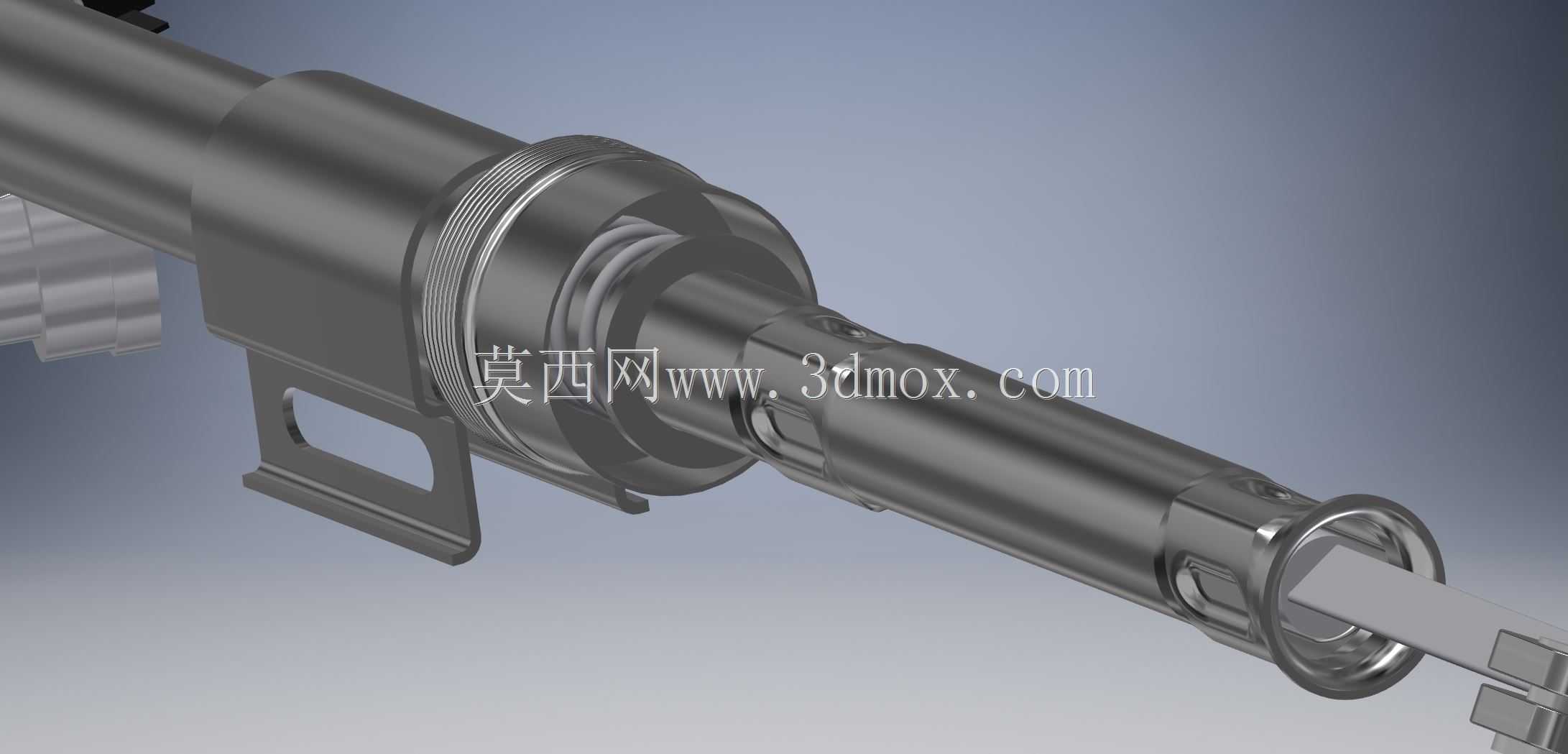

　　各段轴径根据受力大小做了差异化设计，承受扭矩较大的下段轴径更粗，与安装支架配合的部位设置有衬套安装位，可匹配尼龙衬套或滚针轴承，降低转向转动时的摩擦阻力，提升转向手感的顺滑度。安装边界方面，转向柱的上端固定点位于仪表台内侧的加强横梁上，采用两点式螺栓固定，固定孔位的间距与原车横梁的安装孔完全对应，下端穿过防火墙的过孔位置预留了足够的密封件安装空间，不会与防火墙的加强筋产生干涉，中部的调节机构行程范围内，不会与周边的线束、制动管路、空调风道产生位置冲突，完全满足原车的布置空间要求。不同于原厂转向柱集成点火开关、转向锁等附属部件的设计，这套数模聚焦转向传力的核心功能，省略了非必要的附属结构，更适配套件车简化改装的需求，

　　用户可根据自身的改装方案，灵活加装点火开关、转向锁等配件，无需对核心轴体结构做破坏性修改。在三维建模层面，所有配合面的尺寸都预留了合理的装配公差，轴与衬套的配合采用基孔制间隙配合，万向节的十字轴与轴叉之间预留了轴承安装位，花键的参数符合通用机械设计标准，可直接导出工程图用于机加工生产，也可用于3D打印制作样件做装配验证。对于从事经典车复刻、套件车改装的结构工程师而言，这套数模可直接作为转向系统设计的基础参考，无需从零开始测绘原车零件，大幅缩短转向系统的设计周期，同时数模的结构细节还原了实车的装配关系，可用于转向系统的运动仿真分析，校核转向全行程内的部件运动间隙，验证不同悬架跳动行程下的万向节传动效率，提前规避转向干涉、传动卡滞等设计风险。
