Quaife右驾赛车转向齿条结构设计

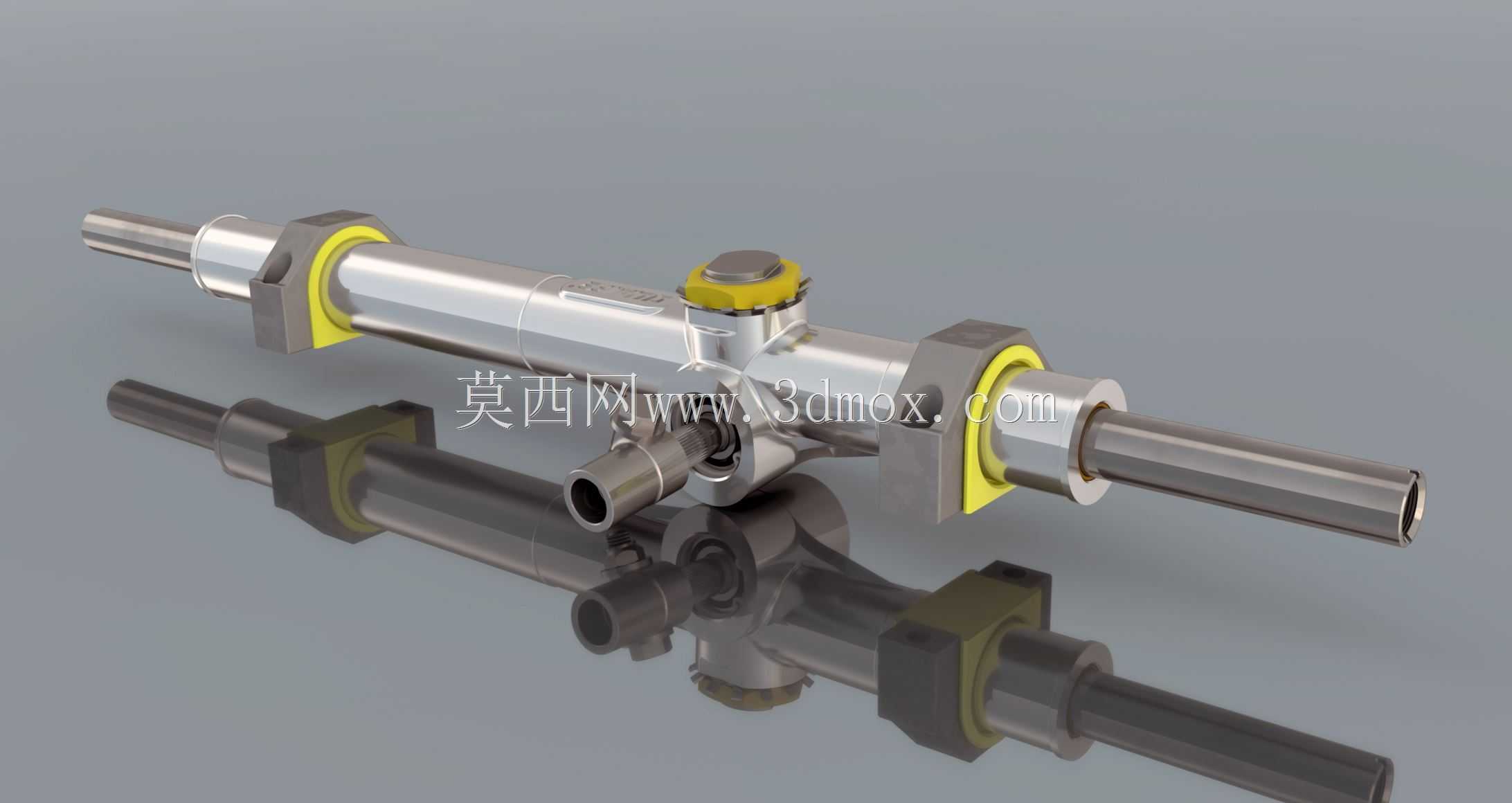

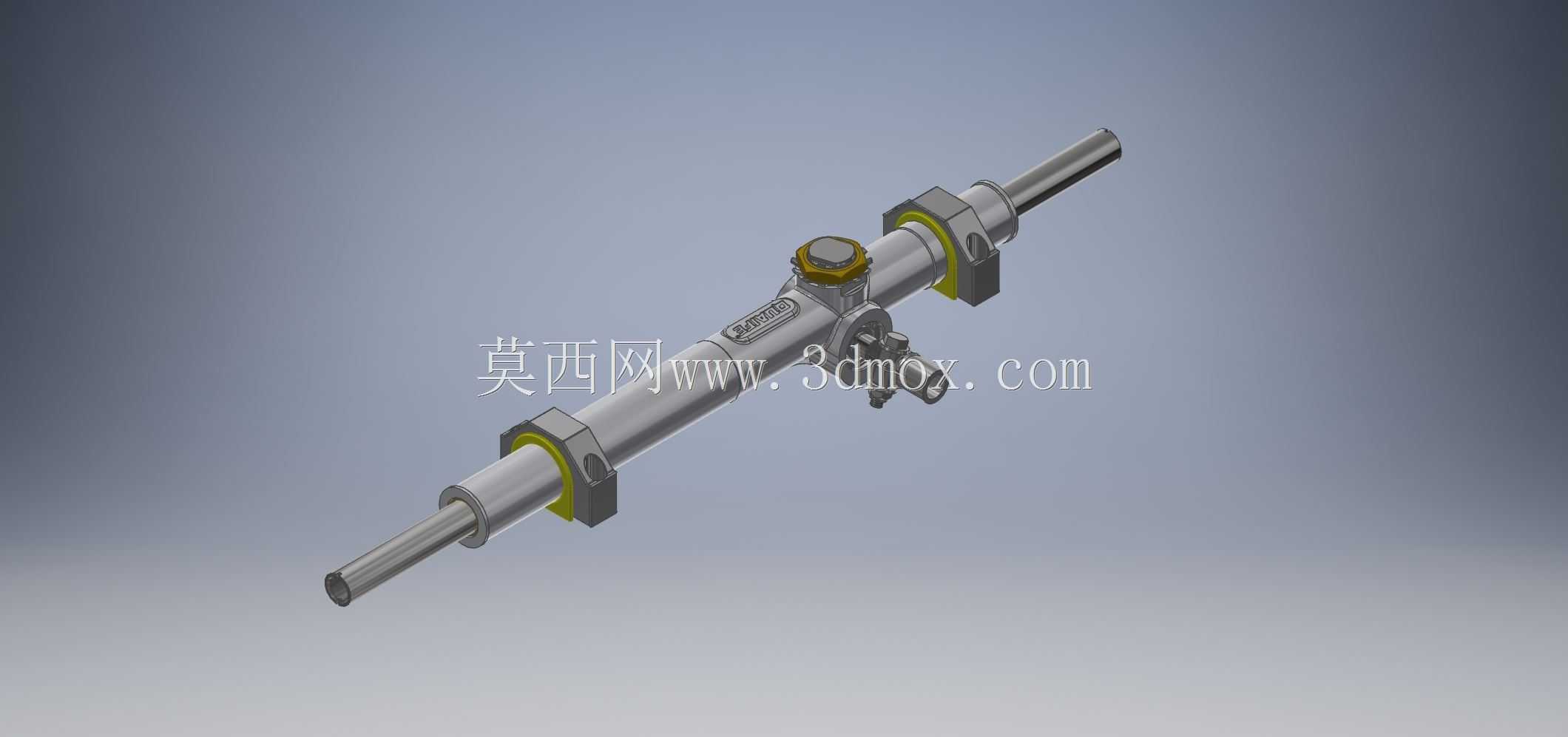

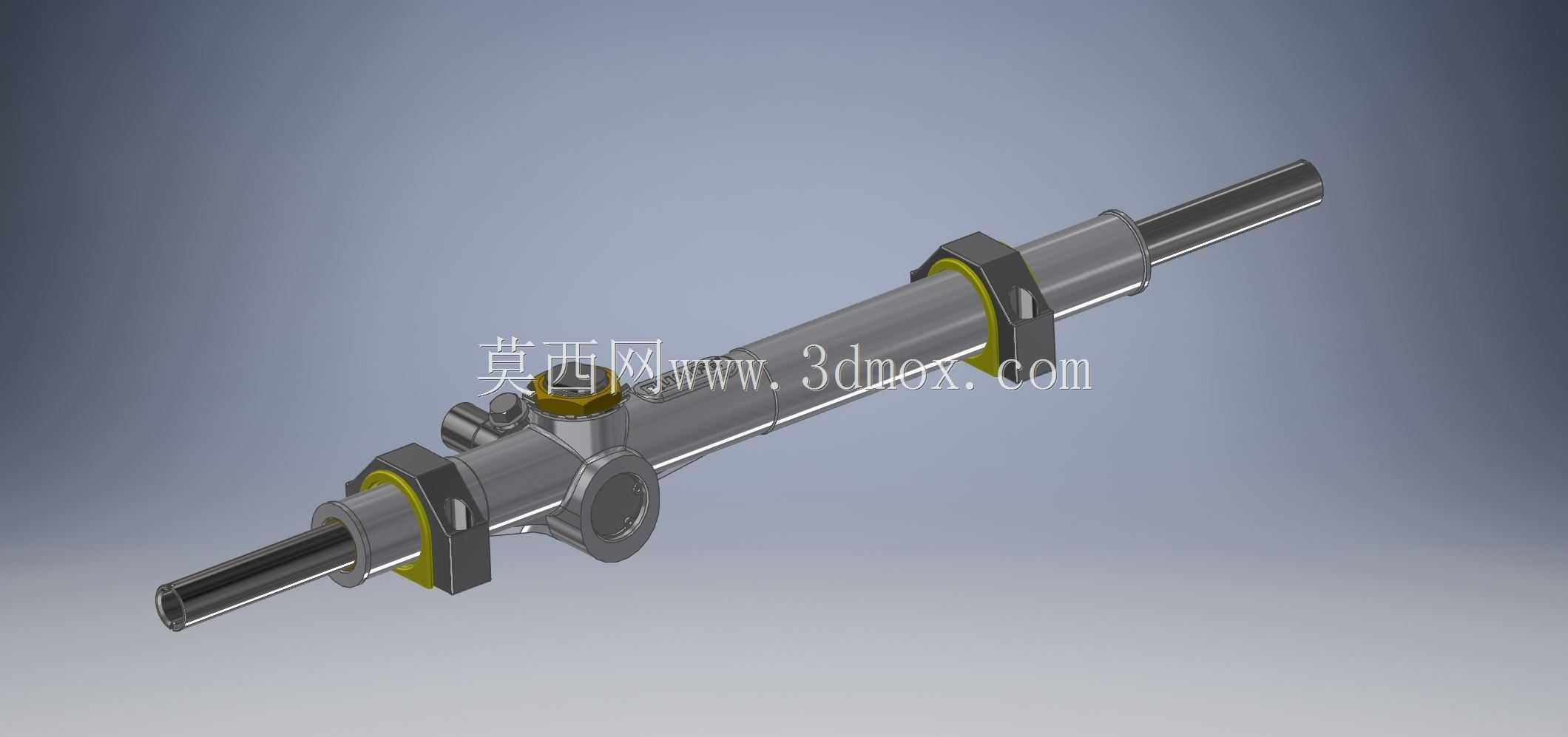

　　在场地赛车、拉力赛车的转向系统改装与整车开发环节，转向齿条作为转向器的核心执行部件，直接决定了转向响应的精准度、路感反馈的清晰度以及大侧向载荷下的传动可靠性，右驾版本的转向齿条更是适配右舵赛事规则、对应右舵座舱布局的专用部件，和常规左驾车型的齿条在安装点位、输入轴位置、行程匹配上存在明确的边界差异。这款中央安装结构的转向齿条，整体采用齿轮齿条啮合的传动原理，将转向输入轴的旋转运动转化为齿条的轴向直线运动，通过两端连接的转向横拉杆带动车轮偏转，实现车辆的转向动作，相比民用车型的转向齿条，该部件针对赛事场景做了结构强化，齿条本体采用高强度合金钢材质，啮合齿面做了硬化处理，能够承受赛车在极限过弯、路肩冲击时传递的大载荷，

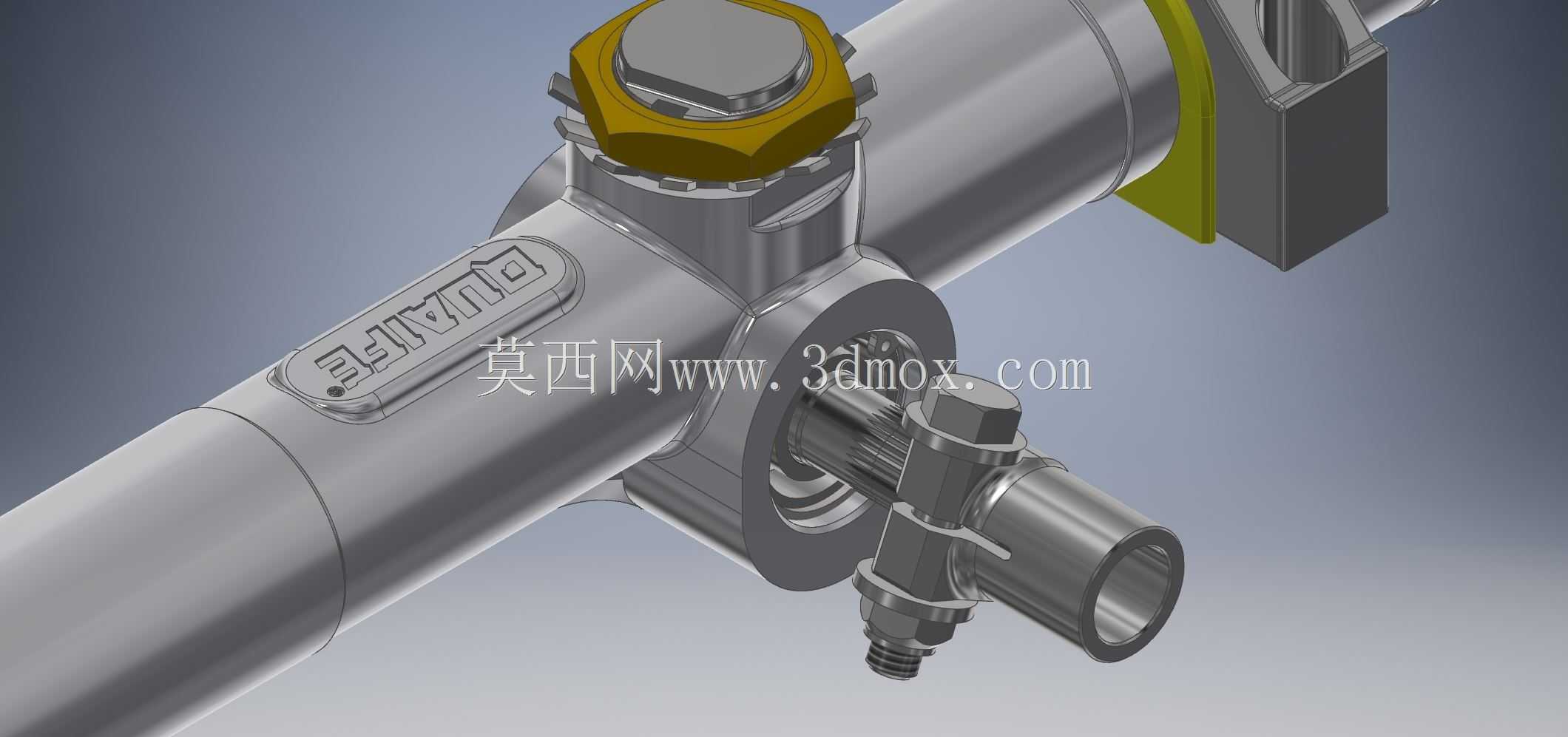

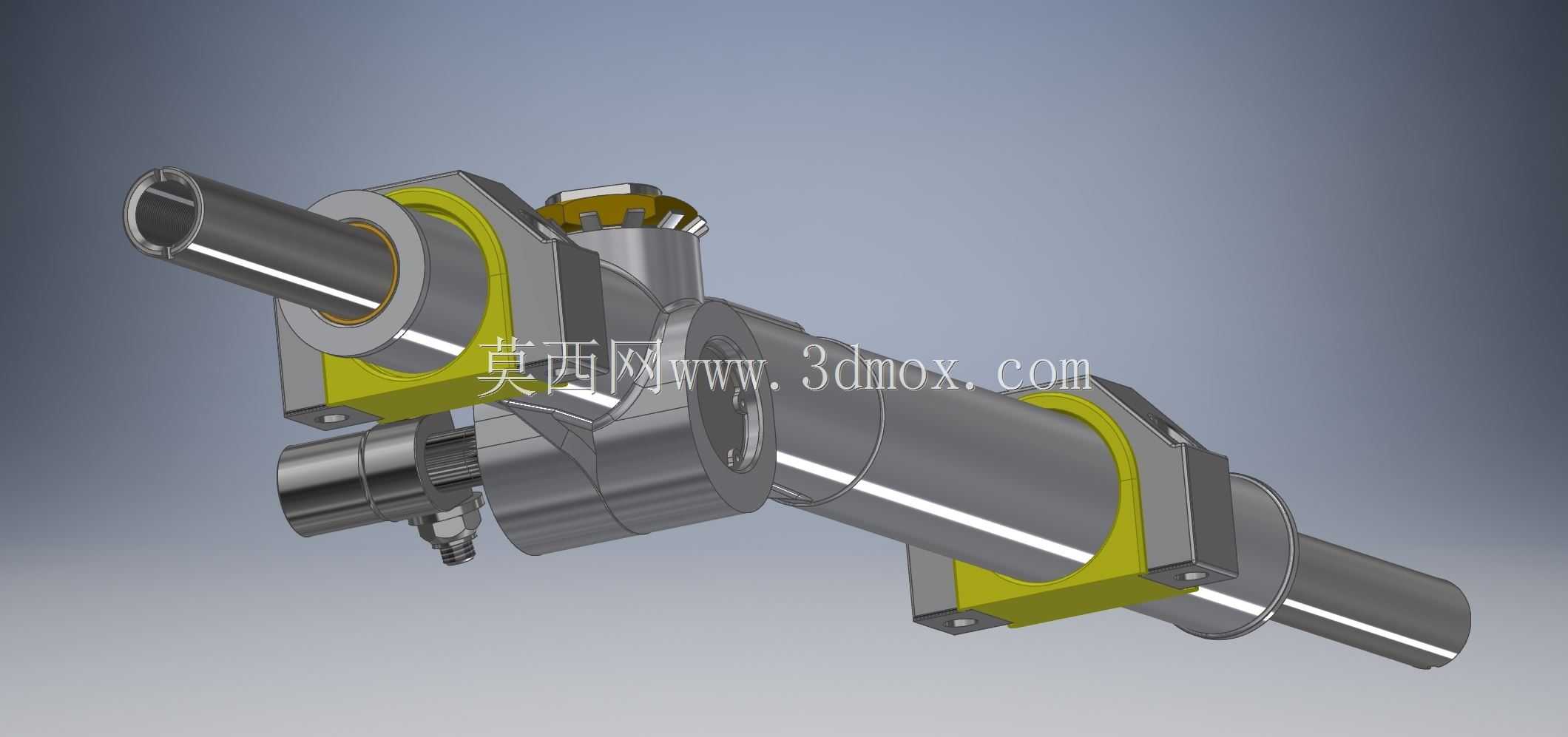

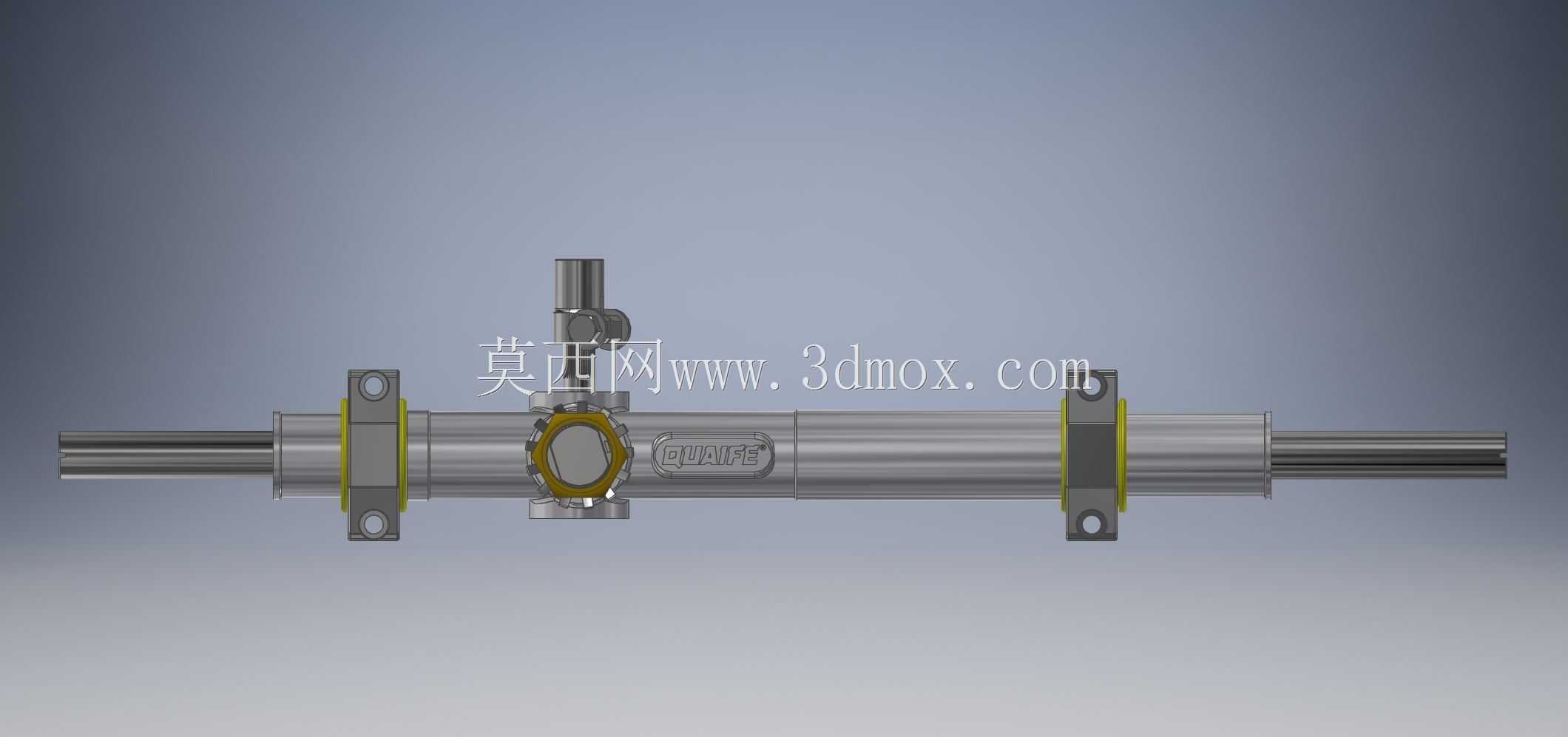

　　避免大扭矩输入下出现齿面变形、齿条卡滞的问题。从结构设计逻辑来看，该齿条采用中央输入的布局形式，输入轴位于齿条壳体的中部位置，相比偏置输入的结构，中央输入能够让左右两侧的齿条行程更均衡，转向时左右车轮的偏转角度匹配更接近阿克曼几何的设计要求，减少转向过程中的轮胎滑动损耗，提升赛车在连续弯道中的转向跟随性。壳体部分采用一体化的金属壳体设计，既作为齿条的滑动支撑载体，也集成了安装支架的连接接口，两端的衬套采用低摩擦、高耐磨的材质，为齿条的轴向滑动提供稳定支撑，同时预留了润滑脂加注的密封结构，能够在长时间高负荷工作状态下保持内部润滑状态，减少滑动摩擦带来的磨损与旷量。安装边界方面，该齿条配套的安装支架采用刚性连接结构，

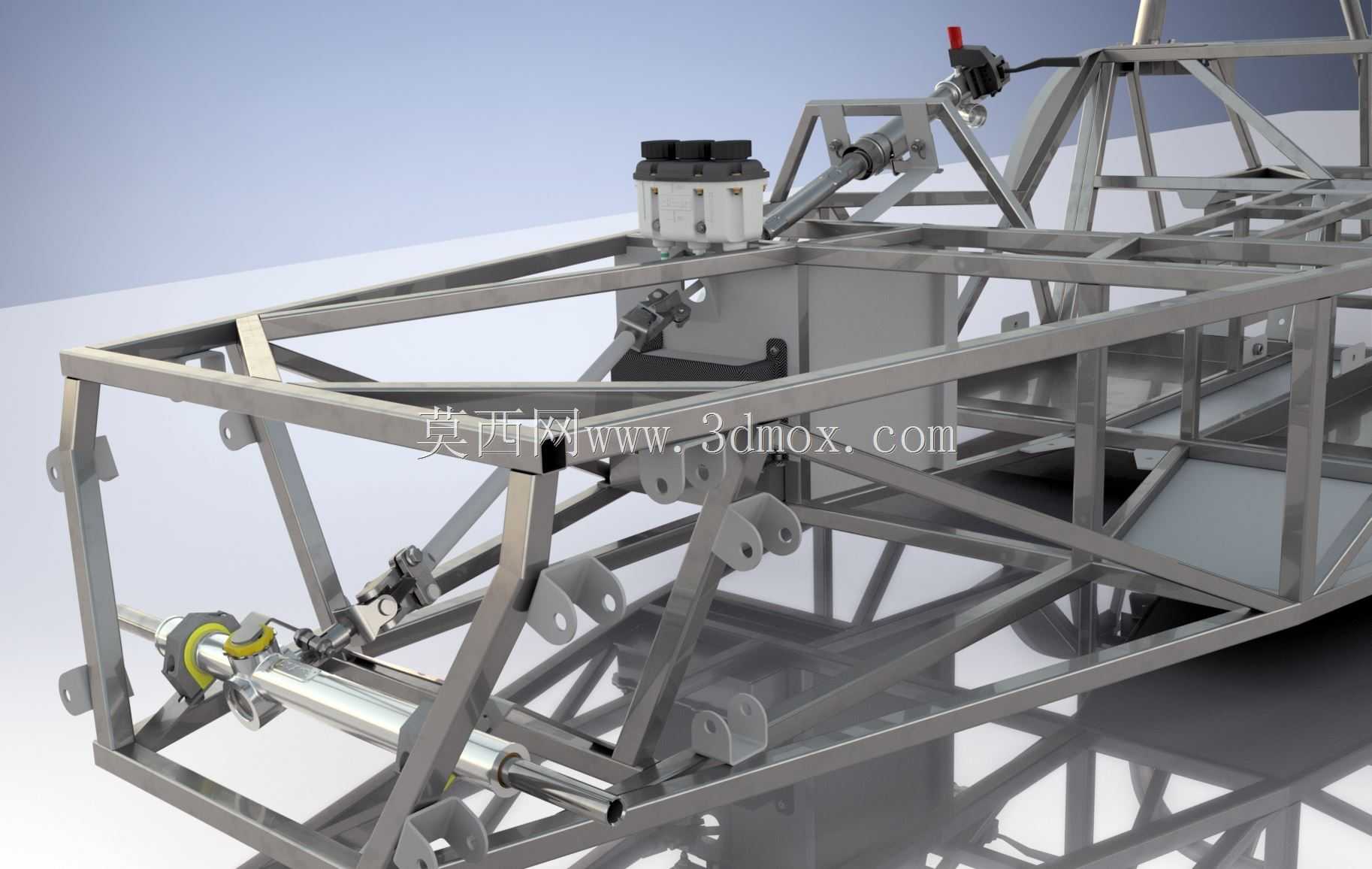

　　直接固定在赛车前副车架的对应安装点位上，安装面的平面度、连接孔的位置公差都按照赛事级的装配要求设计，能够避免激烈驾驶时齿条本体出现位移，保证转向传动比的一致性；两端的齿条输出端采用标准的球头连接接口，能够适配不同规格的改装转向横拉杆，兼容不同轮距、不同主销参数的赛车底盘设定，齿条的有效行程经过匹配调校，对应赛车转向轮的最大偏转角度，满足狭窄赛道掉头、大角度过弯的转向角度需求，同时不会出现齿条超行程脱出的问题。在实际赛事应用场景中，这类转向齿条多用于入门级场地赛车、俱乐部级拉力赛车的改装与搭建，相比民用原厂转向器，它取消了多余的助力结构，采用直接啮合的传动形式，转向传动比设定更直接，方向盘转动更小的角度就能带动车轮产生对应的偏转，

　　大幅提升转向响应速度，同时金属刚性的传动路径能够把轮胎与路面接触的受力反馈更直接地传递到方向盘上，帮助车手更精准地判断前轮抓地力状态，调整走线与刹车点。设计过程中需要重点关注齿条与齿轮的啮合间隙控制，间隙过大会导致转向旷量，影响转向精准度，间隙过小则会增大转向操作力度，甚至在热膨胀状态下出现卡滞；同时壳体的密封结构设计也需要考虑赛事场景下的泥水、灰尘侵入问题，避免杂质进入啮合区域造成齿面异常磨损；两端的限位结构需要和齿条行程精准匹配，在车轮达到最大偏转角度时刚好触发行程限位，避免传动机构承受额外的冲击载荷。另外，右驾版本的输入轴角度、安装支架的固定点位都和左驾版本存在镜像差异，建模过程中需要严格对应右舵座舱的转向柱布置角度，保证转向柱与齿条输入轴的同轴度误差在允许范围内，减少万向节传动的角度偏差，降低转向过程中的卡滞感与摩擦阻力，整个部件的重量也经过优化，在保证结构强度的前提下尽可能减少非簧载关联质量，提升底盘的动态响应表现。
