AP赛车通风制动盘结构设计

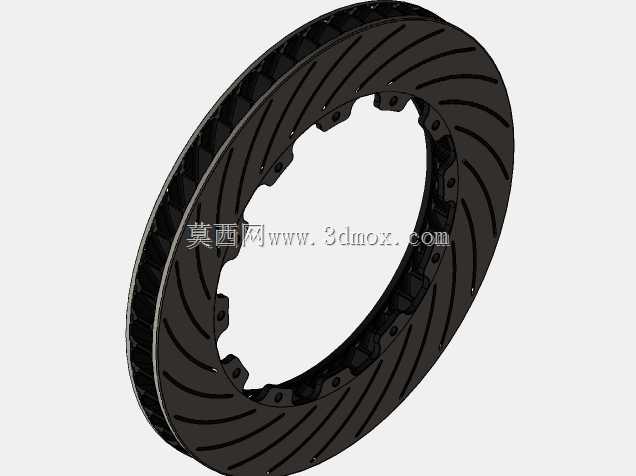

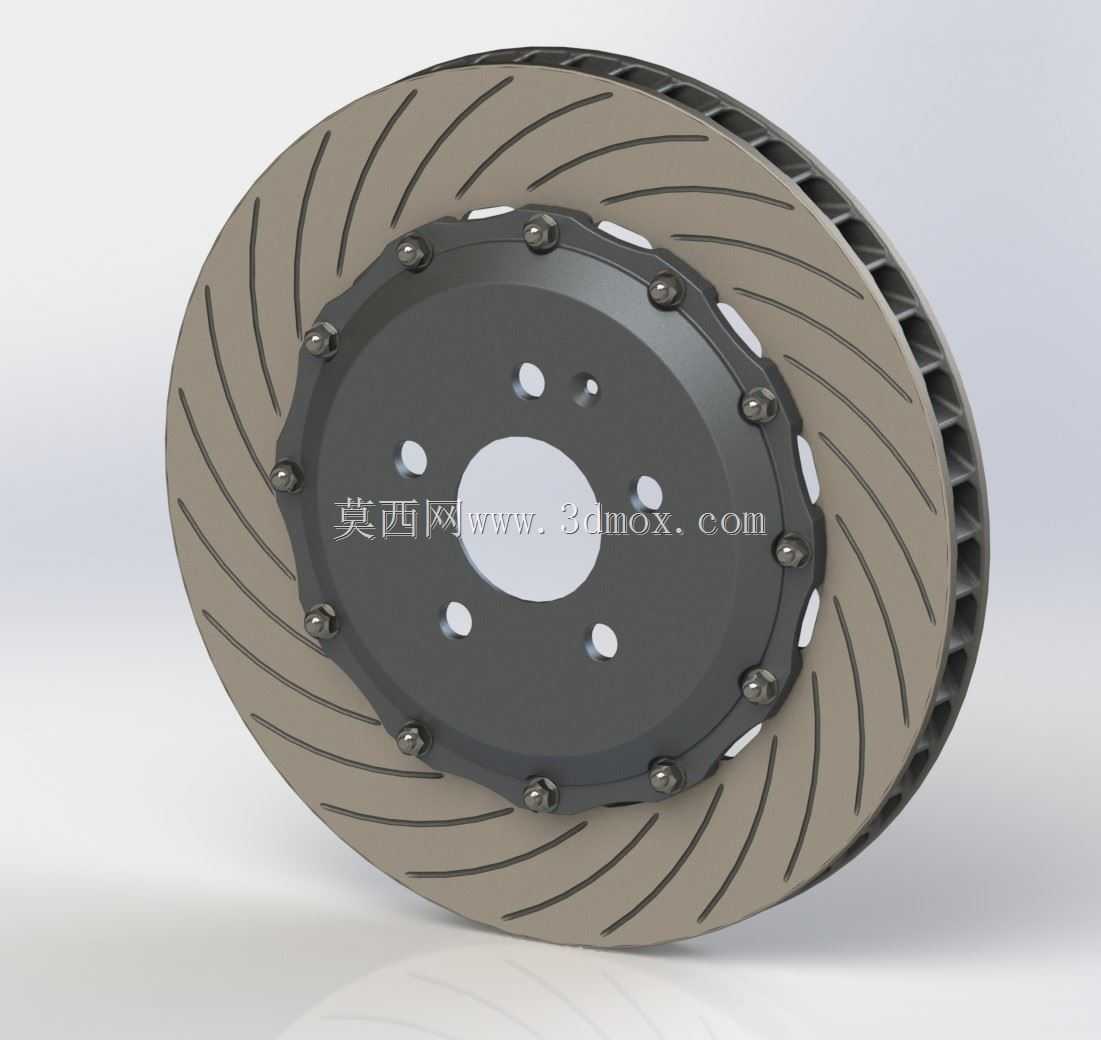

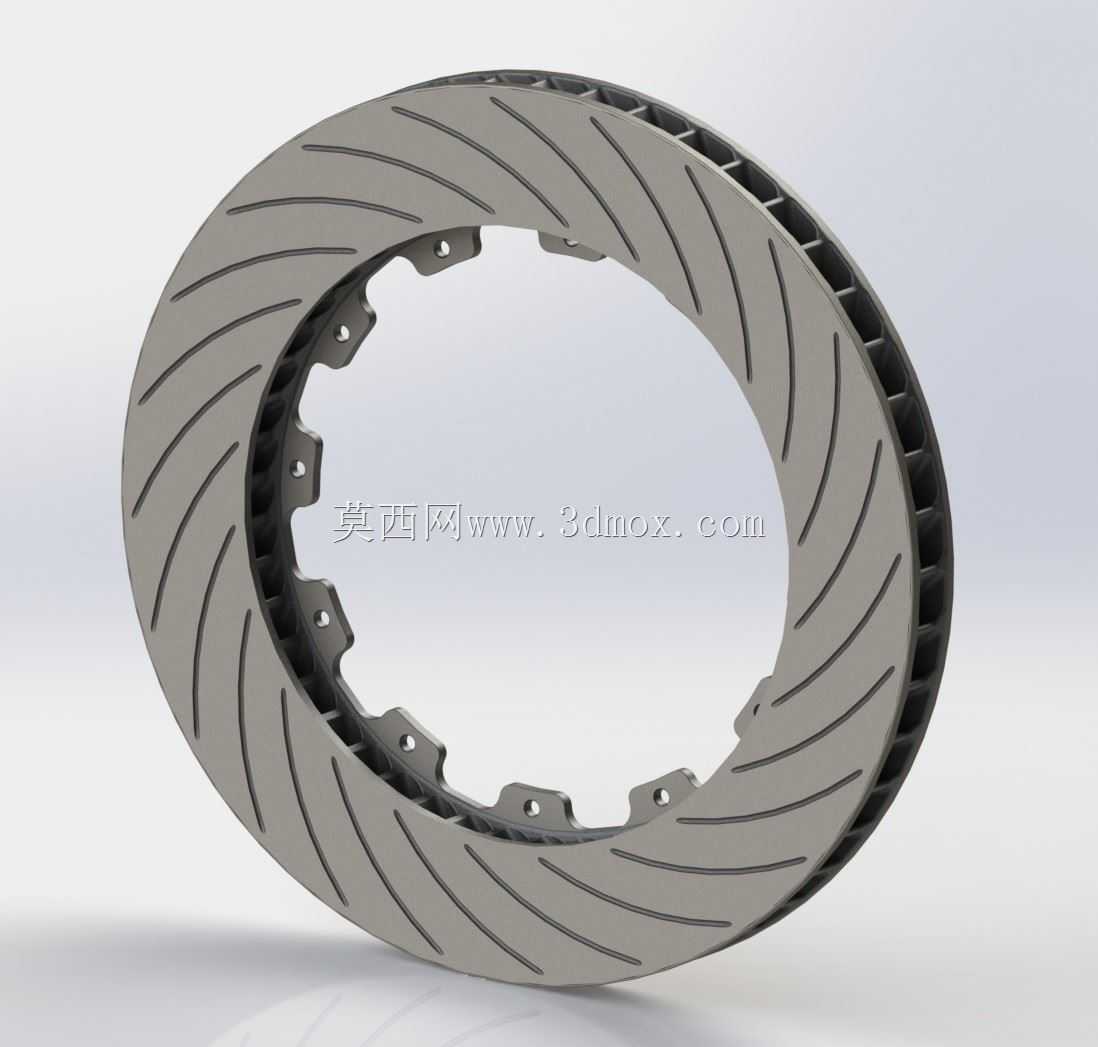

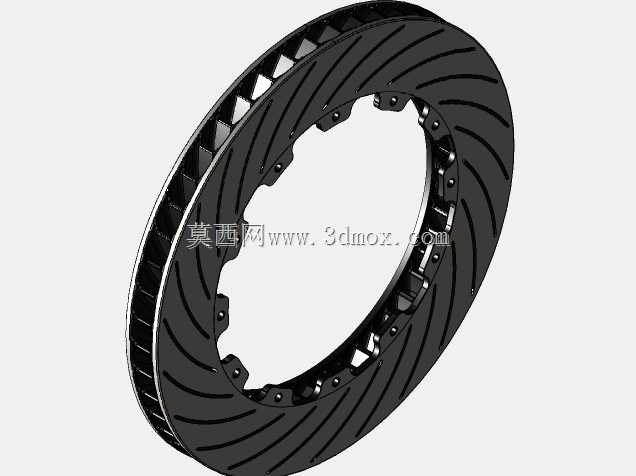

　　在场地赛车、高性能改装车的制动系统开发中，制动盘作为直接将车辆动能转化为热能耗散的核心部件，其结构设计直接决定了连续高强度制动工况下的制动稳定性、抗热衰退性能与整体耐久表现。这款通风结构制动盘，针对赛事场景下频繁重刹的热负荷需求做了定向优化，区别于民用车辆常用的平直通风道设计，其盘面采用斜向弧形通风槽布局，当车轮带动制动盘高速旋转时，斜向槽道可形成更强的泵风效应，让外部冷空气更顺畅地进入盘体内部通风腔，快速带走制动片与盘面摩擦产生的高温，避免热积累导致的制动踏板脚感变软、制动力度衰减问题。

　　从安装匹配维度看，该制动盘的螺栓安装节圆直径为228.6mm，共设置12个安装点位，可适配对应规格的合头结构，安装时需注意螺栓孔位的对位精度，若同轴度偏差超过0.05mm，高速制动时极易出现方向盘抖动、制动片偏磨的问题。盘体有效摩擦直径覆盖356mm区间，厚度为32mm，匹配大尺寸多活塞制动卡钳使用时，可提供更大的摩擦接触面积，相比小直径制动盘能在相同制动管路压力下输出更高的制动力矩，满足赛车从高速状态快速减速的性能需求。

　　设计过程中，盘体两侧的摩擦面做了等厚精度控制，平面度公差控制在0.02mm以内，避免制动时出现片盘贴合不均导致的制动力波动。盘面的斜向沟槽除了提升通风效率外，还可在制动过程中快速刮除制动片表面磨下的粉尘，避免粉尘在摩擦面间形成滑移层，保证干、湿工况下都能维持稳定的摩擦系数。盘体内部的通风筋采用不等距排布设计，可打破通风腔内的气流共振，降低制动过程中产生的高频啸叫，同时筋条与盘体的连接位置做了圆弧过渡处理，减少冷热交变工况下的应力集中，避免盘体在反复热胀冷缩后出现开裂问题。

　　在实际装车适配时，该制动盘需搭配厚度适配的制动片，同时要确认卡钳的安装位置与盘体的摩擦面中心对齐，偏移量不得超过1mm，否则会导致制动片局部接触，不仅会降低制动效率，还会造成盘体局部过热产生形变。与该制动盘配套的安装帽尺寸为12x228.6mm，安装时需按照对角顺序逐步拧紧固定螺栓，拧紧力矩需符合赛事规范要求，避免螺栓受力不均导致盘体安装偏斜。日常赛事使用中，每次下场前需检查盘面的磨损量，当摩擦面总磨损量超过2mm时，需及时更换制动盘，避免盘体强度下降引发安全隐患；同时要检查通风槽内是否嵌入砂石等异物，避免异物在旋转过程中刮伤摩擦面，影响制动平顺性。

　　从结构建模的角度看，这类通风制动盘的建模难点在于内部斜向筋条的阵列与曲面过渡，需要先确定单根筋条的螺旋升角与截面尺寸，再通过圆周阵列完成整圈筋条的排布，之后对筋条与两侧盘片的连接位置做倒圆角处理，最后完成安装孔、定位槽等细节特征的创建，建模过程中需严格控制各尺寸的形位公差，保证模型导出后可直接用于后续的有限元热分析、结构强度校核，以及数控加工的刀路生成。
