AP赛车CP5000系列通风制动盘结构

　　这款通风结构制动盘主要面向场地赛车、改装性能车的制动系统配套场景，在连续高强度制动工况下承担核心的动能耗散作用，是赛车制动回路里直接决定制动稳定性、热衰减抗性的关键部件。日常赛道驾驶中，车辆从高速重刹到低速弯的过程里，制动盘需要在极短时间内将车辆动能转化为热能散出，普通实心制动盘在连续十余次重刹后就会因为热量堆积出现制动力衰退、盘面热变形抖动的问题，而这款通风划线结构的制动盘，正是针对这类极端使用场景做的定向结构优化。

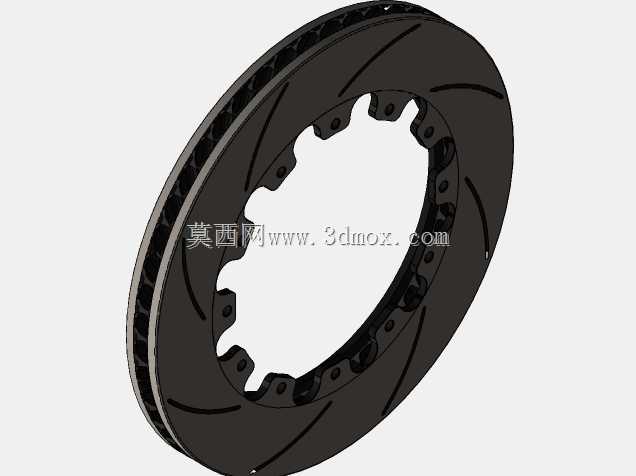

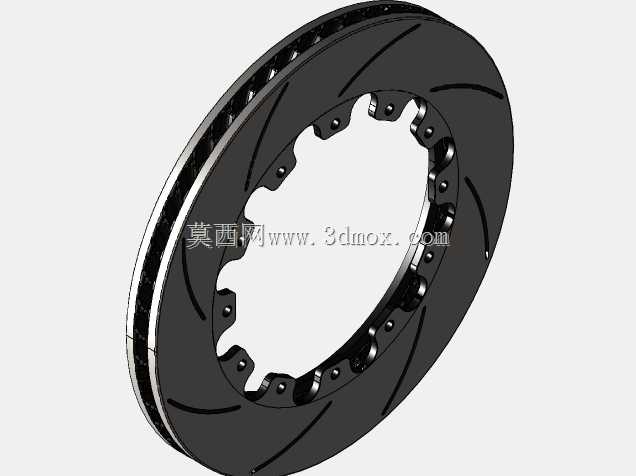

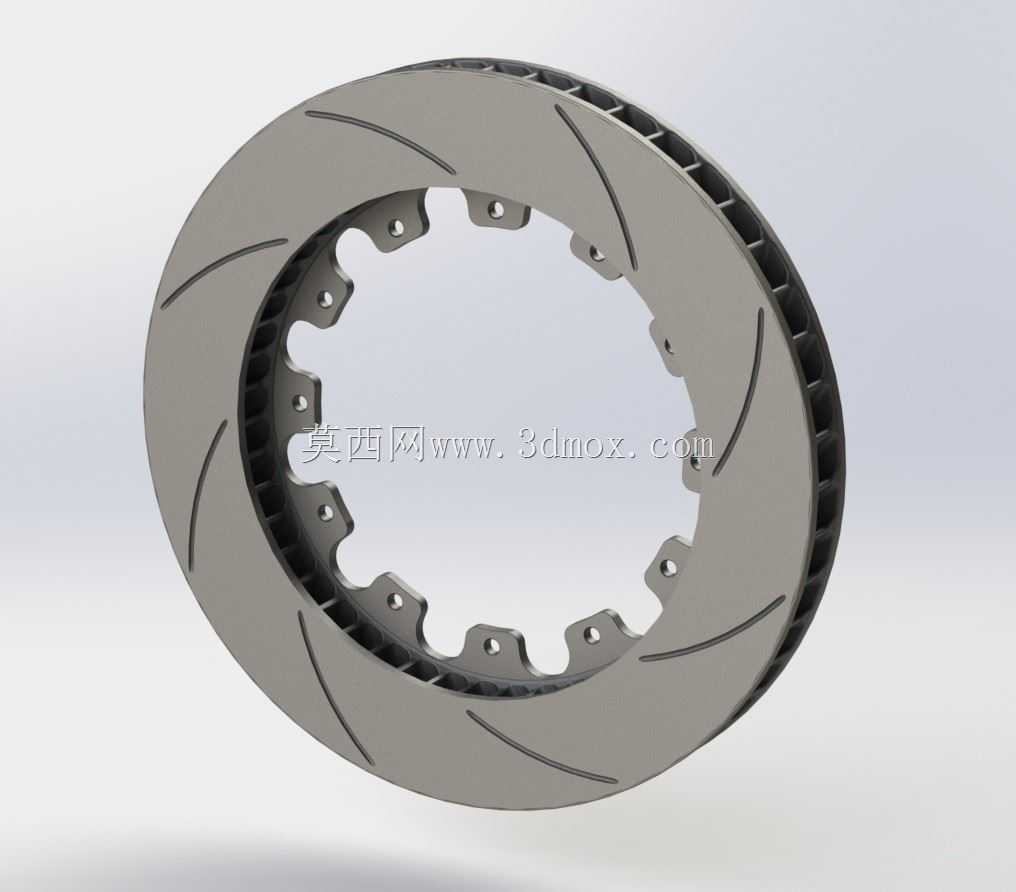

　　从结构设计逻辑来看，盘面的弧形划线并非装饰性结构，每一条划线的走向都顺着制动盘旋转时的气流方向排布，一方面可以在制动过程中快速刮除制动片表面磨下的粉屑，避免粉屑夹在片与盘之间形成滑动夹层降低摩擦系数，另一方面也能划破盘面与制动片之间形成的高温气膜，让制动片始终和盘面金属基体保持稳定接触，减少高温下的制动力波动。内部的通风道采用径向直连加导流曲面的结构，当制动盘随车轮旋转时，离心力会将通风道内的热空气快速从盘体外缘甩出，同时从盘心安装座位置吸入常温空气，形成持续的强制风冷循环，相比同尺寸实心盘，连续制动工况下的盘面峰值温度可以降低近两成，大幅延缓热衰减出现的时机。

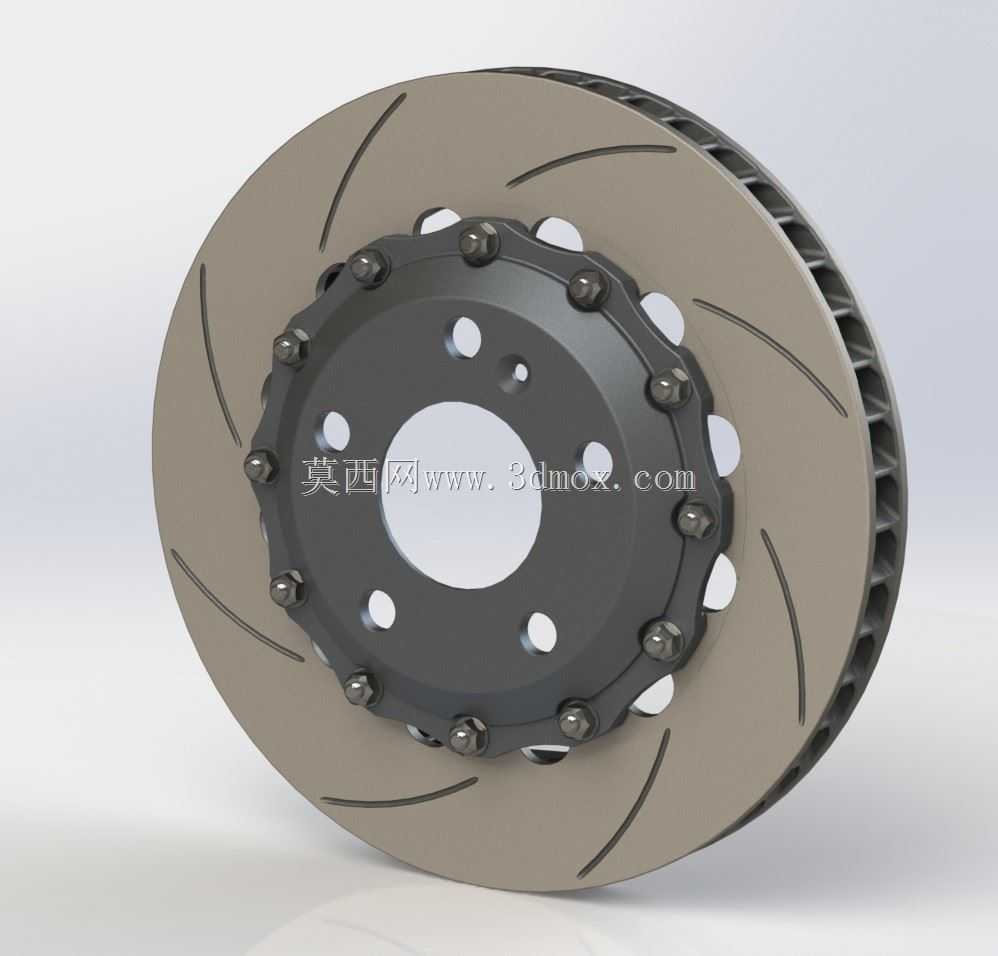

　　安装边界上，这款制动盘的有效摩擦直径为295mm，盘体厚度25.4mm，适配对应活塞数量的赛车卡钳安装位，安装孔分布圆直径为177.8mm，共设置12个螺栓连接位，和同规格的螺栓连接制动盘帽可以直接匹配安装，不需要额外做转接法兰或者孔位修改。设计时特意将安装合头位置做了阶梯式的减重结构，在保证安装面刚度、避免制动时盘体径向跳动的前提下，尽可能削减了非摩擦区域的多余材料，既降低了制动系统的簧下质量，提升车轮悬架的响应速度，也减少了热量从盘面向合头、轴承位置传导的路径截面积，降低高温对轮端轴承、轮毂密封件的寿命影响。

　　在实际装车匹配时，需要注意盘体的安装方向，盘面划线的旋向要和车辆前进时的车轮旋转方向对应，保证划线的排屑、导气功能可以正常发挥，反向安装不仅会丧失划线的设计作用，还会加剧制动片的异常磨损，甚至导致通风道内气流形成紊流，反而降低散热效率。盘体的摩擦面做了均匀的厚度公差控制，整体端面跳动量控制在极小的范围内，避免高速制动时出现方向盘抖动的问题，安装时需要对轮毂安装面做彻底清洁，去除锈迹、泥沙等杂质，保证盘体安装后和轮毂轴线完全垂直。

　　这类通风制动盘除了场地赛车使用外，也可以适配街道高性能改装车、拉力赛段的参赛车辆，不同使用场景下可以匹配不同配方的制动片：赛道日激烈驾驶可以选摩擦系数0.5以上的高温竞技片，兼顾街道日常行驶则可以选工作温度区间覆盖常温到500度的街道性能片，都能和这款盘体的摩擦面形成良好的摩擦匹配。设计建模过程中，对通风道的壁厚、盘面划线的深度都做了等比例还原，每一个安装螺栓孔的沉台深度、合头定位面的台阶尺寸都和实物参数保持一致，既可以用于制动系统改装的匹配校核，也可以作为赛车底盘结构设计、制动系统教学演示的三维参考模型，帮助设计人员直观理解高性能通风制动盘的结构逻辑与安装匹配要求。
