适配AP卡钳的螺栓连接式制动盘帽

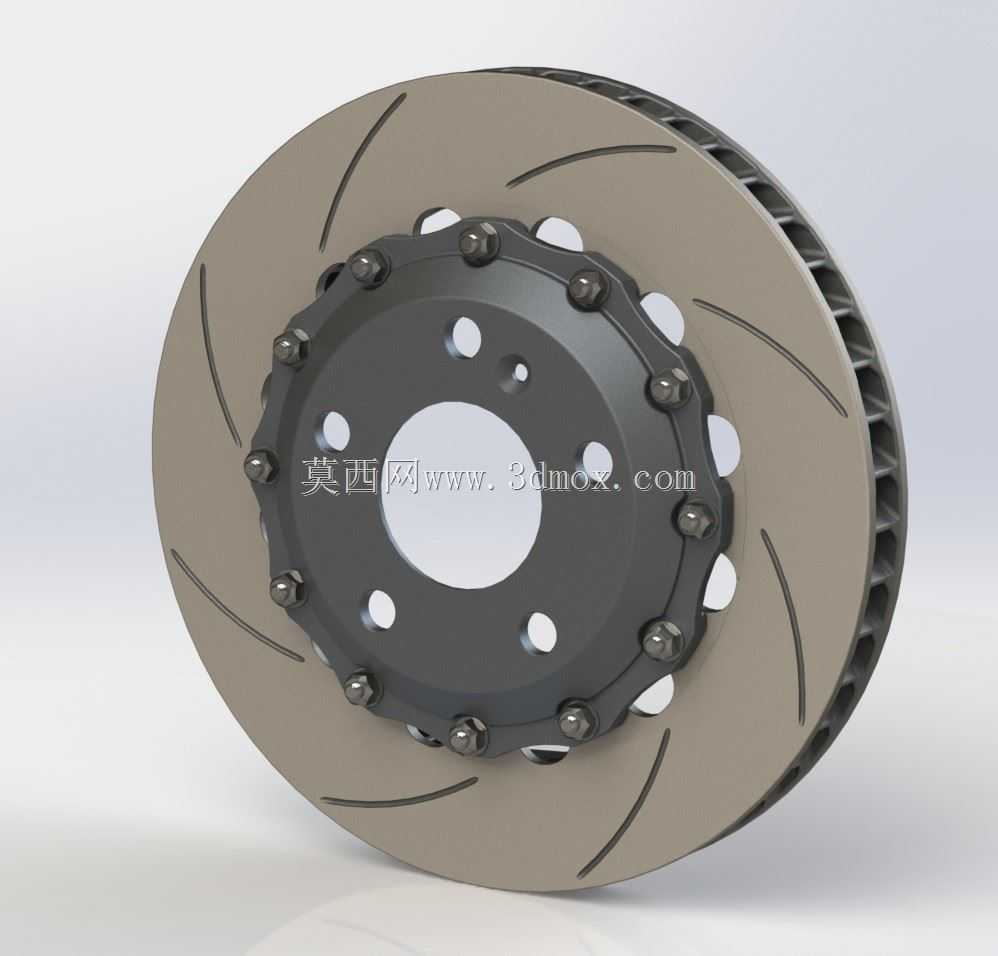

　　在场地赛车、街道性能改装车的制动系统升级场景中，制动盘帽作为连接制动盘本体与车轮轮毂的核心承载构件，其结构精度、材料性能直接决定了制动系统的动态稳定性与热衰减抗性。这款制动盘帽专门针对12x177.8mm规格的盘式制动器开发，可与AP Racing CP5000-511系列光盘型制动盘直接适配，解决了改装场景中不同规格轮毂PCD与制动盘安装位不匹配的痛点，同时兼顾了轻量化与高刚性的平衡需求。

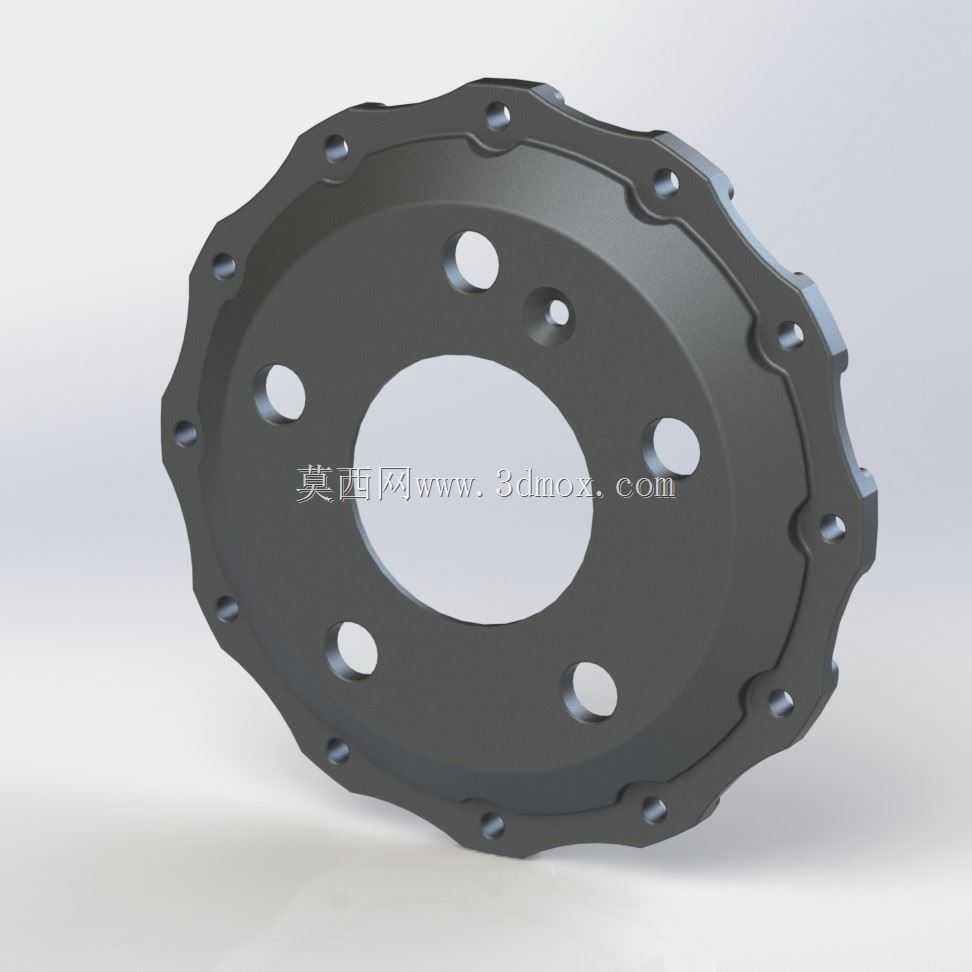

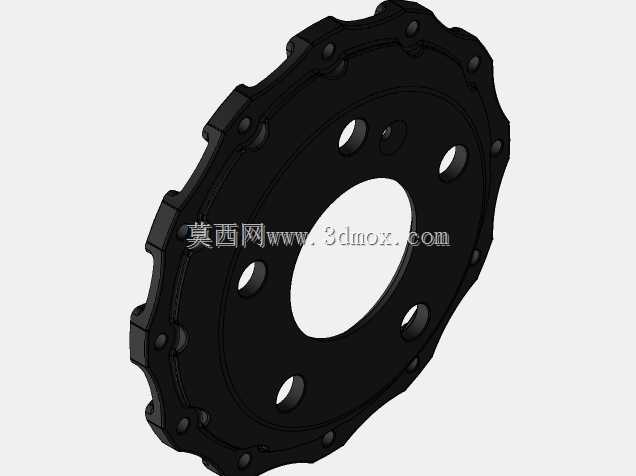

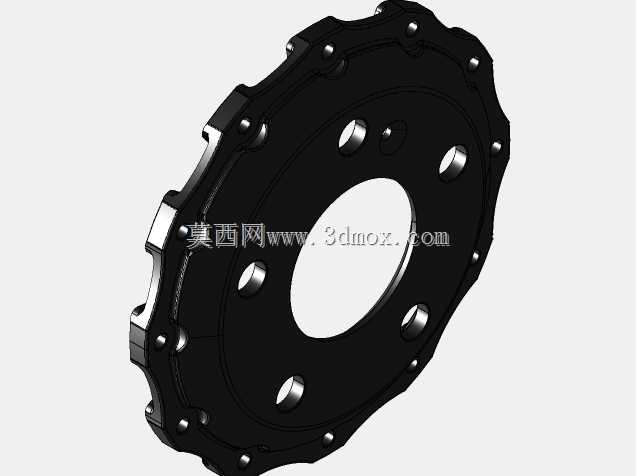

　　从安装边界参数来看，这款制动盘帽设置了5组M14规格的螺栓安装位，安装孔位分布圆直径为112mm，中心设置直径67mm的定心孔，可直接与对应规格的轮毂轴头配合，定心精度可控制在0.02mm以内，避免高速制动时出现盘片偏摆、抖动的问题。整体外径为177.8mm，厚度方向预留了12mm的安装配合空间，边缘采用多段式齿形轮廓设计，既可以在制动盘受热膨胀时提供足够的形变释放空间，减少热应力集中导致的构件变形，也能在一定程度上降低旋转风阻，配合制动系统的散热风道带走部分摩擦产生的热量。

　　材料选用6061-T6铝合金，这种材料经过固溶处理加人工时效后，抗拉强度可达310MPa以上，屈服强度接近275MPa，相比传统钢制制动连接构件重量可降低40%左右，能有效减少簧下质量，提升悬挂系统的响应速度。表面采用黑色阳极氧化处理，不仅可以提升铝合金表面的硬度与耐磨性能，避免安装拆卸过程中出现表面划伤、腐蚀的问题，黑色的外观也能与性能车改装场景中常见的黑色卡钳、灰色制动盘形成视觉上的统一，满足改装用户的外观需求。

　　设计过程中，首先对适配的AP Racing CP5000-511制动盘的安装孔位、配合面公差进行了全尺寸测绘，确保连接螺栓的孔位位置度误差控制在0.05mm以内，避免安装时出现螺栓强行别劲的问题，防止制动过程中螺栓承受额外的剪切应力。在螺栓孔周边特意做了局部加厚的凸台结构，凸台高度为2mm，既可以增加螺栓连接区域的材料厚度，提升连接强度，也能为螺栓头提供平整的贴合面，保证螺栓锁紧时的预紧力均匀分布，避免出现预紧力不足导致的连接松动。中心定心孔与轴头的配合选用H7/g6的间隙配合公差，既可以保证安装时的顺畅度，不会出现卡滞难以装配的问题，也能控制配合间隙在合理范围内，避免高速旋转时出现偏心振动。

　　实际装车使用场景中，这款制动盘帽可承受连续高强度制动时产生的交变载荷，在赛道连续重刹的工况下，制动盘表面温度可攀升至600℃以上，通过制动盘与制动帽连接面的热传导，以及边缘齿形结构的空气对流，可将制动帽的工作温度控制在180℃以内，6061-T6铝合金在这个温度区间内的力学性能下降幅度不超过10%，完全可以满足赛道工况的强度需求。同时，螺栓连接的结构设计也方便后期更换制动盘时的拆装操作，不需要整体更换制动盘与连接帽总成，只需要松开连接螺栓即可单独更换磨损的制动盘本体，降低了后期的使用维护成本。

　　在结构细节处理上，所有的棱边都做了R0.5-R1mm的圆角过渡，避免应力集中导致的疲劳裂纹产生，尤其是在螺栓孔与中心孔之间的辐条区域，通过有限元分析对受力薄弱区域进行了材料加厚优化，在保证整体重量控制的前提下，将最大应力区域的安全系数提升到了3.5以上，完全满足赛车级别的使用强度要求。连接面的平面度公差控制在0.03mm以内，保证制动盘安装后与制动帽的贴合面完全接触，不会出现局部贴合不实导致的制动抖动、摩擦片偏磨的问题。
