BT40-HSK63A主轴接口对刀校准工装

　　在数控加工车间的日常生产环节里，主轴接口与刀具的匹配精度直接决定了批量零件的加工一致性，尤其是涉及BT40与HSK63A两种不同主轴接口的设备换线、刀具转用场景时，常规对刀仪往往受限于接口适配性，无法完成跨接口的刀具长度、径向跳动基准校准，这时候这类适配双接口的对刀校准工具就成了现场调机不可或缺的辅具。很多车间在处理不同接口主轴的对刀作业时，要么单独配置对应接口的对刀基准，每次换接口就更换校准基座，要么反复在机床上进行试切对刀，不仅占用大量有效加工时长，还容易因为多次装夹基准转换引入累积误差，小到工件尺寸超差，大到出现撞机损伤主轴锥孔的事故，这类适配双接口的校准工具，核心就是解决跨主轴接口的基准统一问题，让BT40和HSK63A两种接口的刀具设定可以共用同一套校准基准，不需要反复切换校准基座，从根源上减少基准转换带来的误差。从结构设计来看，这款校准工具采用了对称式的锥面适配结构，一端对应BT40的7:24锥度配合面，严格遵循BT40主轴锥孔的公差要求，锥面接触率不低于85%，保证装入对应主轴或者对刀仪基座时的定位精度，另一端对应HSK63A的1:10短锥配合结构，匹配HSK接口的端面定位特性，锥面与端面的双重定位结构完全贴合HSK主轴的装夹逻辑，避免出现锥面贴合但端面有间隙的假定位情况。中间的连接主体采用了一体化的刚性结构，没有多余的拼接缝隙，材料选用经过调质处理的合金结构钢，表面做了硬化耐磨处理，

　　锥面部分的硬度达到HRC58-62，能够承受反复装拆带来的磨损，长期使用也不会因为锥面拉伤导致定位精度下降。工具前端的测头接触部分采用了硬质合金镶件，接触端面的平面度控制在0.002mm以内，保证刀具刀尖接触时的测量基准统一，不会因为接触端的磨损出现测量值漂移。从安装边界来看，这款校准工具的BT40端完全符合标准BT40刀柄的安装尺寸，拉钉位置的尺寸匹配标准BT40拉钉的安装规格，可以直接装入BT40主轴的锥孔内，不需要额外加装转接套，装入后主轴端面到校准工具基准端面的伸出长度控制在标准对刀的安全行程范围内，不会和机床的刀库、防护门产生运动干涉；HSK63A端的尺寸完全遵循HSK63A刀柄的标准安装尺寸，

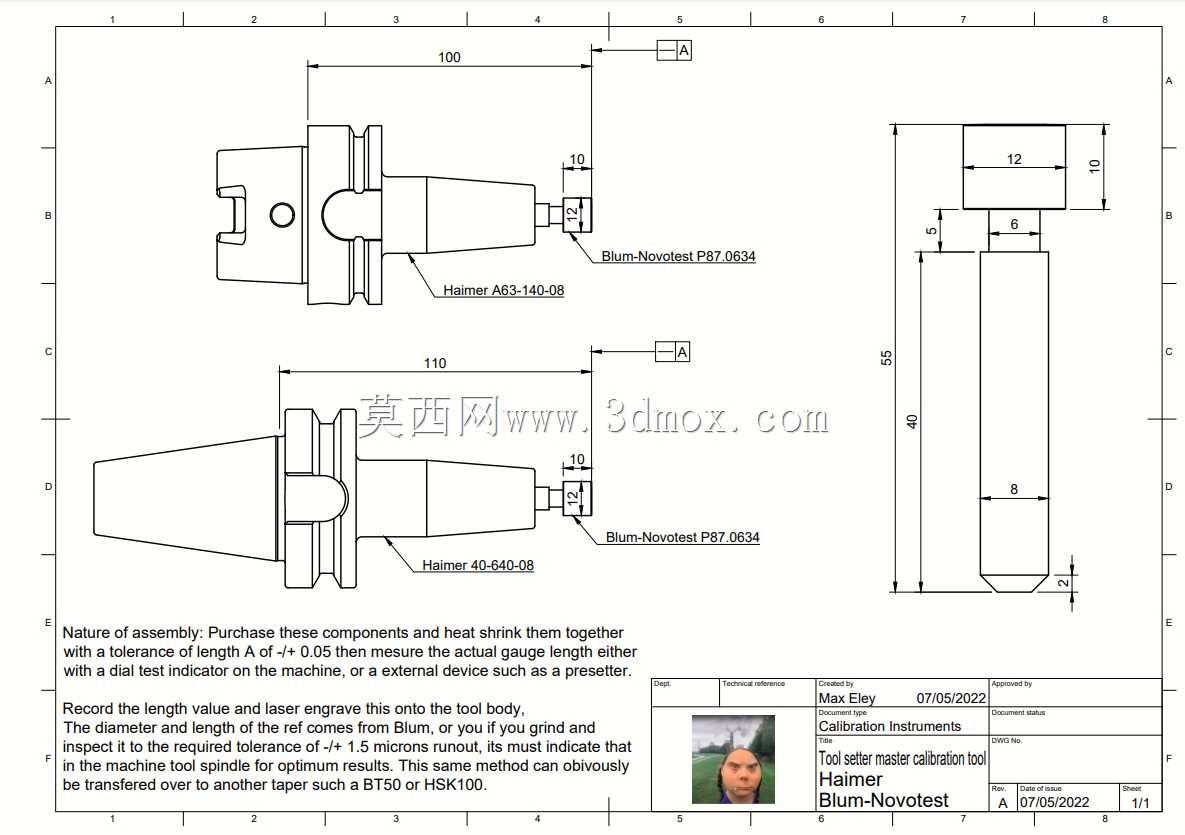

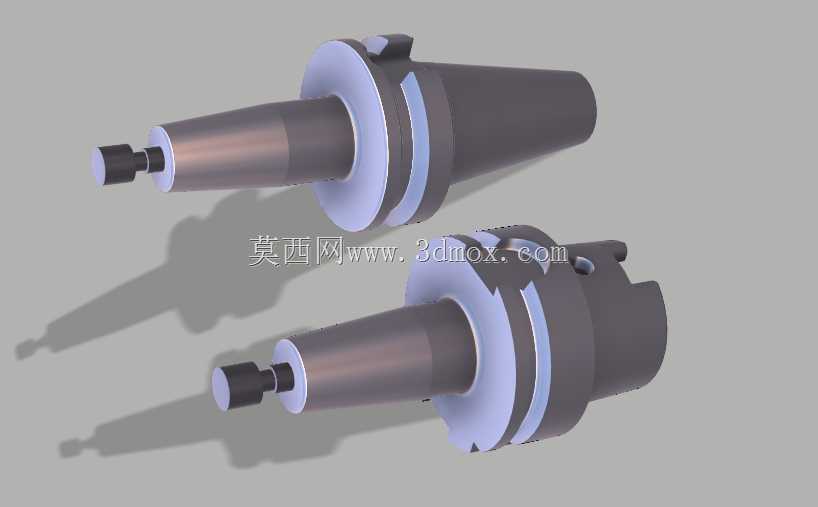

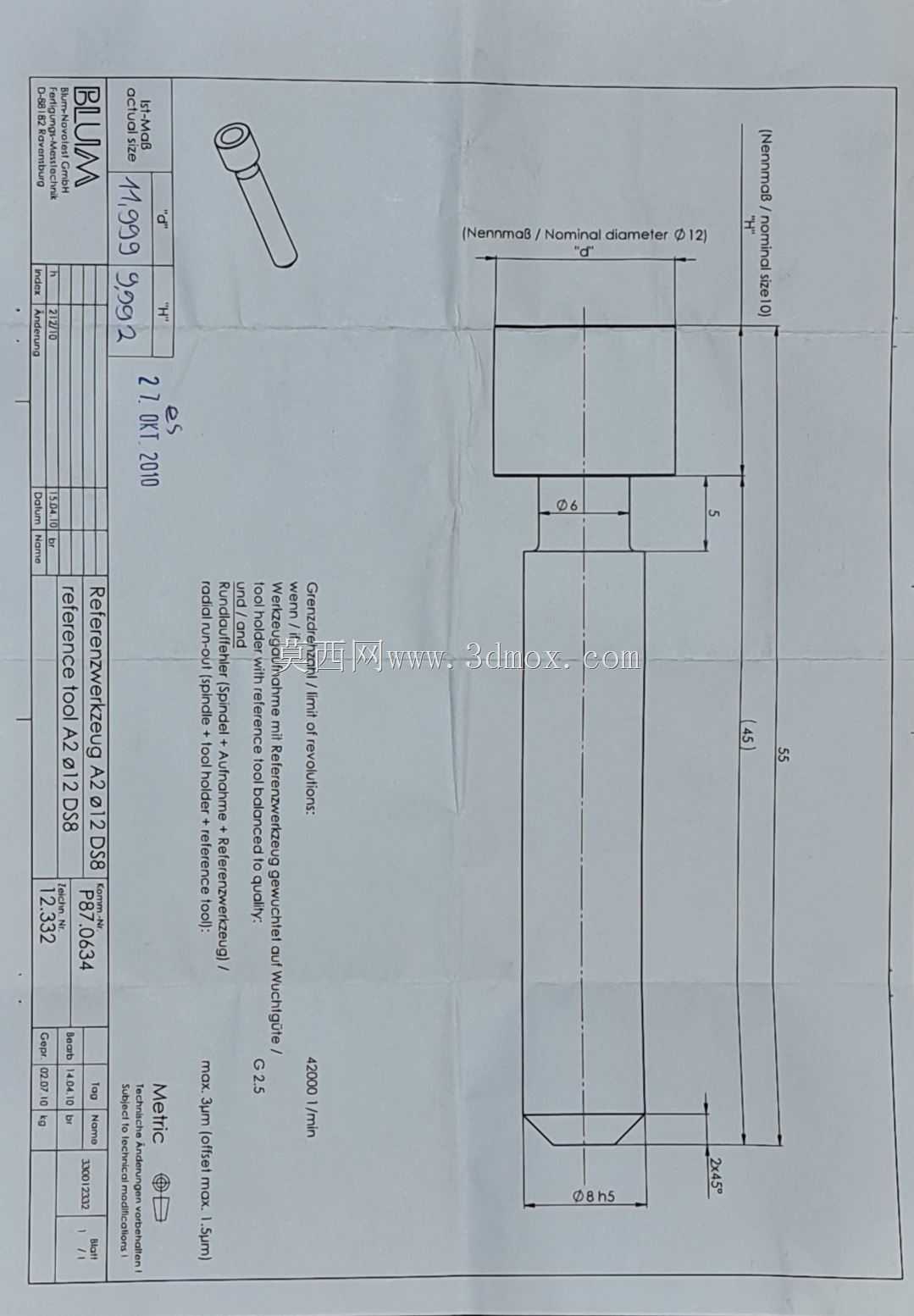

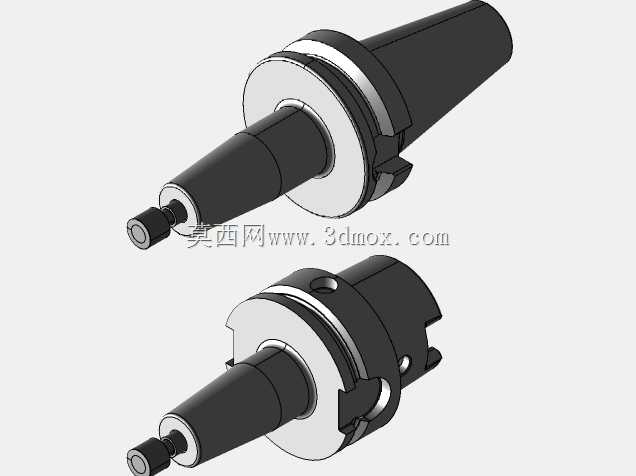

　　适配HSK63A主轴的夹紧爪结构，装入后夹紧力传递均匀，不会出现偏载导致的校准偏差。整体最大外径不超过HSK63A刀柄的法兰盘直径，在刀库内流转时也不会和相邻刀位的刀具产生碰撞。实际使用场景中，这款工具既可以安装在机床主轴上作为主轴基准校准对刀仪，也可以固定在对刀仪基座上作为刀具设定的基准件，完成不同接口刀具的长度、半径参数校准，不需要额外购置两套对应接口的校准基准。在多台不同接口机床组成的加工单元里，用这一款工具就能完成所有设备的对刀基准统一，保证不同设备加工同一零件时的刀具参数一致性，减少首件试切的调整时间。设计过程中特意规避了很多自制工装常见的刚性不足问题，中间连接部分的壁厚经过受力仿真验证，

　　在承受正常对刀接触压力时的变形量控制在0.001mm以内，不会因为受力变形影响校准精度；同时锥面部分做了防尘槽设计，车间内的切削液、切屑粉尘不会残存在锥面配合位置，每次装夹前只需要简单擦拭就能保证配合面清洁，不需要频繁拆解维护。很多现场调机人员都遇到过不同接口机床对刀基准不统一的问题，同一把刀在BT40机床上对好的参数，换到HSK63A机床上就出现尺寸偏差，本质上就是两个校准基准本身存在误差，用这款双接口校准工具作为统一的传递基准，就能把不同设备的对刀基准统一到同一个精度体系里，大幅降低跨设备加工的参数调整难度。另外这款工具的结构没有复杂的运动部件，不存在易损的弹簧、电子元件，日常只需要做好锥面的防锈、防碰保护，就能长期保持精度，相比电子式的对刀校准设备，抗车间油污、切削液干扰的能力更强，适合生产现场的复杂工况使用。在小批量多品种的加工场景下，经常需要在不同接口的机床上切换加工任务，这款工具可以快速完成不同设备的对刀基准校验，不需要每次都用试切块反复测量Z向基准，单台设备的换线校准时间能缩短60%以上，同时避免了人工试切带来的人为测量误差。对于做精密零件加工的车间来说，刀具校准的精度直接决定了零件的最终加工精度，尤其是在加工公差带在0.01mm以内的零件时，校准工具本身的精度误差会直接反映到零件尺寸上，这款工具的锥面配合精度、基准端面的形位公差都按照精密级刀柄的公差要求制造，能够满足精密加工场景下的校准精度要求。
