带菱形安装法兰的全频扬声器结构设计

　　日常做学生电声类项目选型时，经常会碰到小腔体设备的扬声器适配难题，这次还原的这款带菱形安装法兰的扬声器，就是针对小型便携通讯终端、桌面实验装置这类安装空间局促的场景做的结构复刻。从实际使用场景来看，这类小尺寸全频扬声器多用于小型对讲机、便携实验音频模块、桌面提示音装置中，不需要超宽频响范围，核心要求是安装固定可靠、中频段语音还原清晰，在有限的腔体容积下能达到足够的声压级，满足近距离语音播报、提示音输出的需求。

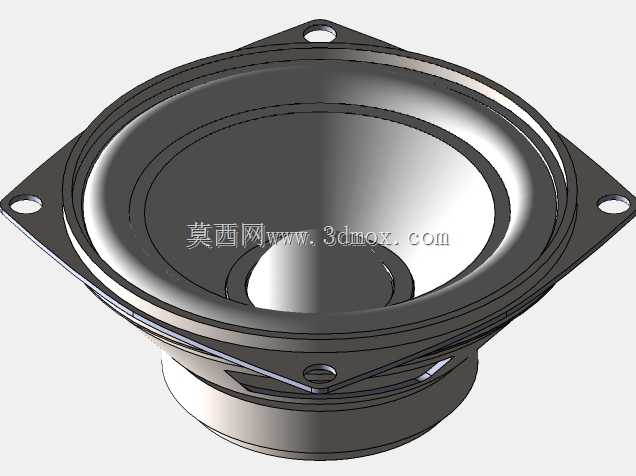

　　从结构设计思路上看，这款扬声器没有采用常规的圆形安装外沿，而是做了菱形切边的法兰结构，四个角位预留了安装孔位，其中顶部孔位做了沉台设计，既可以用螺丝穿过孔位直接固定在设备壳体的安装柱上，也可以通过法兰的切边卡在壳体的定位槽里，减少装配时的对位难度。这种菱形法兰相比同直径的圆形法兰，在对角线方向的占用尺寸更小，刚好适配很多方形腔体的边角空间，不会像圆形法兰那样在方形腔体内浪费边角的安装空间，对于内部空间寸土寸金的小型通讯设备来说，这种结构能有效压缩整机的外形尺寸。

　　功能特性层面，这款扬声器采用了常规的锥盆振膜结构，中心的防尘帽做了圆弧凸起设计，既可以阻挡灰尘进入磁隙影响音圈运动，也能对高频段的声波扩散起到一定的优化作用，减少高频段的指向性过强的问题。折环采用了半圆弧的橡胶材质，顺性适中，能够保证振膜在额定功率下做线性往复运动，减少大信号下的分割振动，降低失真。底部的磁路结构采用了外露的T铁设计，磁钢外径和盆架的底部定位台阶做了过盈配合，装配时不需要额外的粘接定位工装，直接压装就能保证磁路和振膜的同轴度，减少生产过程中的装配误差。

　　安装边界方面，这款扬声器的法兰对角线尺寸是安装时需要重点关注的参数，四个安装孔的中心距刚好匹配常规小型通讯设备的壳体安装柱间距，安装时需要在法兰和壳体之间预留0.2mm左右的密封泡棉安装位，一方面可以防止扬声器工作时的振动传递到壳体上产生共振杂音，另一方面也可以提升前腔的密封性，优化低频段的响应效果。磁路部分的后端突出尺寸需要和设备内部的腔体深度匹配，不能和内部的电路板、电池等部件产生干涉，预留至少1mm的安全间隙，避免设备跌落时磁路部件移位碰到其他元器件。振膜前方需要预留至少3mm的出声空间，不能有壳体结构直接贴在振膜表面，否则会阻碍振膜运动，导致声音发闷甚至损坏振膜。

　　在实际选型适配时，这类扬声器的阻抗通常为4欧或者8欧，额定功率在2W到5W之间，足够满足小型设备的语音播报需求，不需要额外的大功率功放电路，直接用小型音频放大芯片就能驱动。做结构建模的时候，需要重点还原盆架的厚度、安装孔的沉台深度、磁路部分的外径和突出高度，这些尺寸直接影响后续的装配干涉检查，如果建模时尺寸偏差过大，很容易出现实际装配时螺丝锁不到位、磁路碰壳、振膜顶到前壳网罩这类问题。另外折环的弧度、振膜的锥度这些细节虽然不直接影响安装，但在做声学仿真的时候会影响频响曲线的模拟精度，做项目方案阶段的结构展示时，这些细节的还原也能让模型更贴近真实产品的状态，方便后续做整机的装配验证。
