带紫外消杀功能的UVC防护口罩结构设计

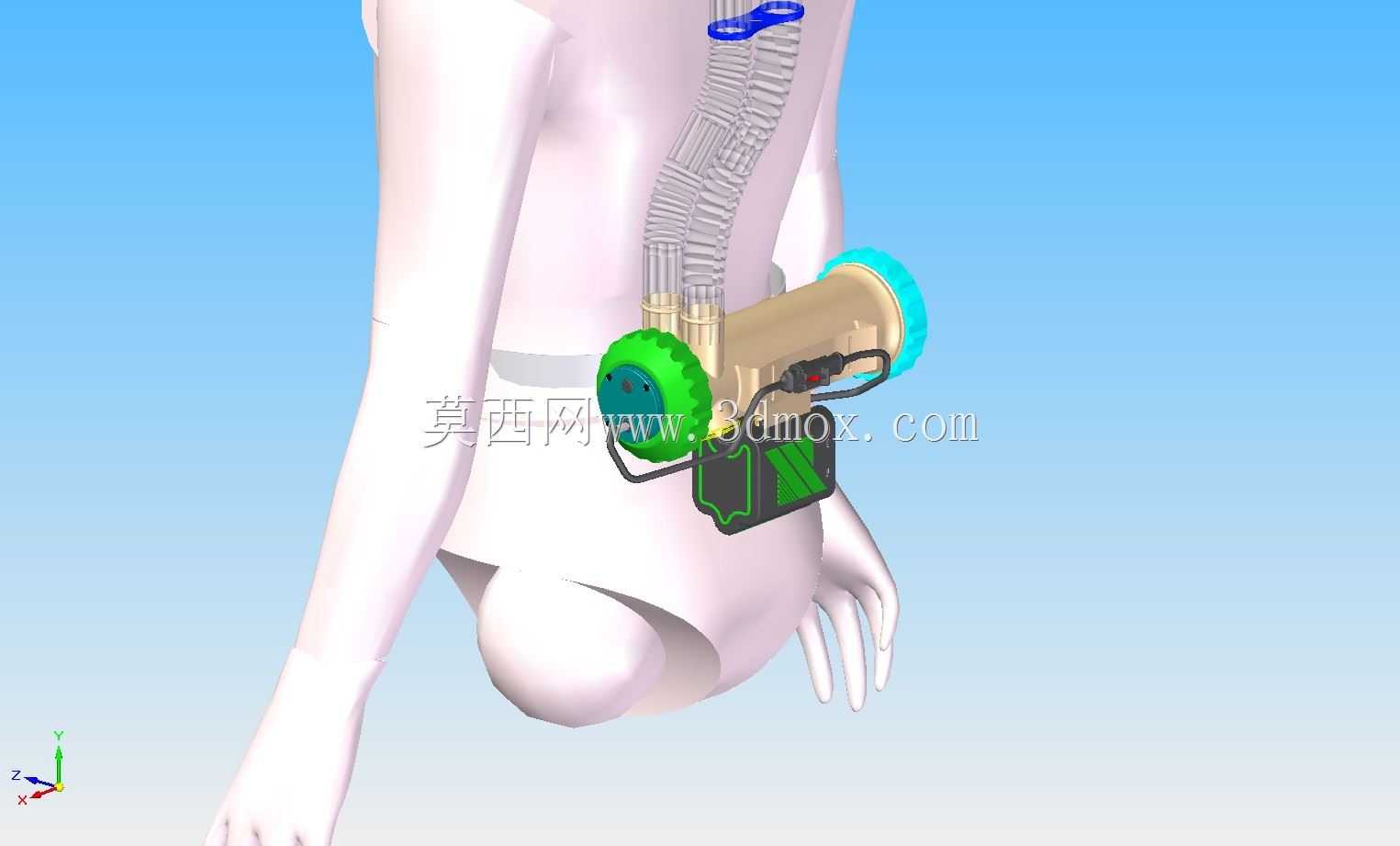

　　这款带紫外消杀功能的呼吸防护装置，核心设计目标是解决常规过滤式口罩仅能拦截颗粒物、无法灭活附着微生物的痛点，适配日常通勤、人员密集密闭空间、医疗外勤等多场景下的高阶呼吸防护需求。从结构逻辑来看，装置整体沿用了贴合人脸轮廓的罩体基础形态，在呼吸气流路径上集成了N99级过滤单元与UVC紫外消杀腔体，气流进入罩体前先经过滤层拦截大颗粒、飞沫与气溶胶载体，随后进入狭长的紫外照射腔，通过延长气流在腔体内的停留路径，让紫外线充分照射流经的空气，灭活穿过滤层的残留细菌、病毒等微生物，相比初代方案，新版本的紫外输出功率提升了11倍，同时通过流道结构优化拉长了空气与紫外线的接触时长，消杀效率得到大幅强化。

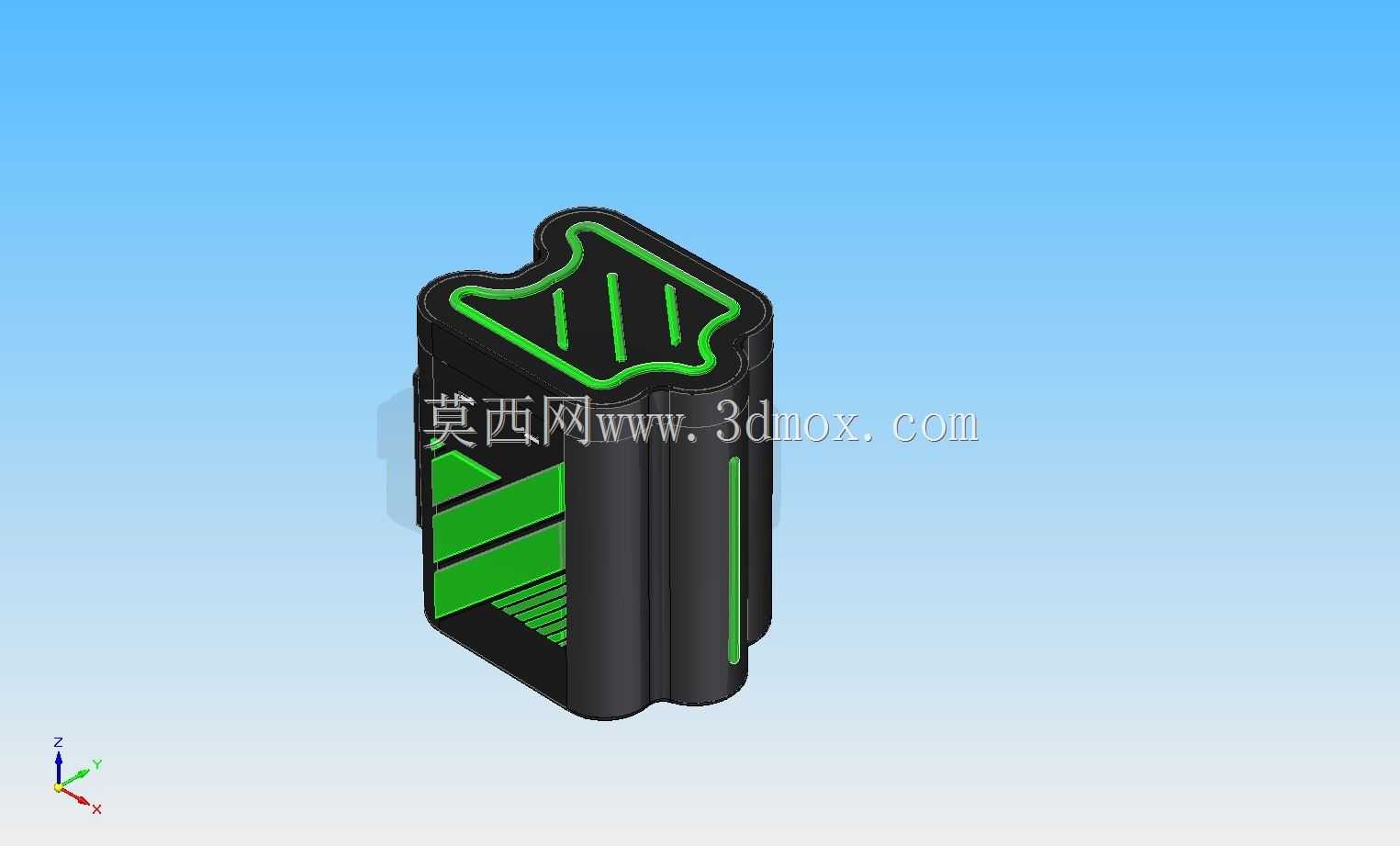

　　设计过程中首先要解决的是紫外泄漏的安全问题，整个消杀腔体采用非直线的迷宫式流道设计，避免紫外线直接向外逸出照射到人体皮肤或眼部，腔体内部做了哑光吸波处理，减少紫外反射损耗的同时进一步杜绝泄漏风险。供电部分采用集成式可充电电池组作为结构单元的一部分嵌入罩体侧方，没有采用外露的接线设计，避免使用过程中勾挂外物，电池容量匹配整机功耗设计，满电状态下可支持4-5小时的连续工作，满足单次外出通勤、外勤作业的使用时长需求，充电接口做了密封处理，兼顾日常使用的防泼溅能力。

　　从安装与佩戴边界来看，罩体的贴合边缘采用软质密封结构，适配不同脸型的面部轮廓，保证佩戴时的气密性，避免未经过滤消杀的空气从缝隙进入呼吸区，整体重量做了均衡分配，电池与紫外模组分别布置在罩体两侧，避免单侧过重导致佩戴偏移，挂带采用可调节的弹性结构，适配不同头围的佩戴需求，整机的外部轮廓没有尖锐凸起，日常佩戴时不会与外套领口、安全帽等随身装备产生干涉。

　　在功能集成的取舍上，设计时没有额外增加冗余的功能模块，所有结构都服务于过滤+消杀的核心需求，紫外模组的供电电路做了稳压设计，避免电池电压下降时紫外输出功率波动影响消杀效果，同时设置了触发式的供电开关，只有罩体佩戴到位、气流正常流通时才会启动紫外模块，避免空载状态下长时间点亮损耗器件寿命。流道的截面尺寸经过反复校核，在保证消杀停留时长的前提下尽可能降低气阻，避免佩戴者出现呼吸不畅的问题，过滤单元采用可更换的卡扣式结构，当滤层容尘量达到上限后可直接替换，无需更换整个主机，降低长期使用的成本。

　　结构建模过程中重点校核了几个关键配合尺寸：一是消杀腔体的流道长度与截面宽度的比值，保证气流在腔体内的停留时间满足紫外照射的剂量要求；二是电池仓与罩体主体的配合公差，兼顾密封性能与装配的便捷性；三是密封唇边的压缩量，保证佩戴时既能贴合面部又不会产生过大的压迫感。所有内部的电子元器件都做了固定结构设计，避免日常活动、轻微磕碰时出现移位，紫外灯珠的安装角度经过反复调整，保证整个流道截面都能被紫外线覆盖，不存在照射死角。

　　从实际使用场景的适配性来看，这款装置既可以在日常公共交通、商超等人员密集场景作为高阶防护装备使用，也可以适配外勤作业、短时进入污染区域等特殊场景的防护需求，相比常规的一次性防护口罩，它的核心优势是在过滤的基础上增加了主动消杀环节，同时可重复使用的主机结构也减少了一次性耗材的消耗，集成式的电池设计无需外接供电，使用时没有线材束缚，和常规口罩的佩戴体验接近，不需要额外的适应过程。
