UKPN户外供电接线分线箱体结构

　　做户外配电相关项目的结构设计时，经常会碰到区域供电接驳节点的箱体选型与建模需求，这类部件不像标准断路器、接线端子有统一的成品三维模型库覆盖，很多时候需要根据现场安装边界自行搭建参数化模型，这次的供电头箱体结构，就是针对户外低压供电接驳场景做的适配设计。从实际应用场景来看，这类箱体主要用在户外公共区域、建筑外围的供电分支节点，承担主供电线路入户或者分区域配送的转接功能，需要兼顾户外防护、接线操作空间、安装固定的多重需求，很多现场施工的时候，这类箱体的安装位置往往会受墙面、管线走向、周边设备布局的限制，所以建模的时候首先要卡准安装边界的尺寸，不能出现和现场管线、固定件干涉的问题。

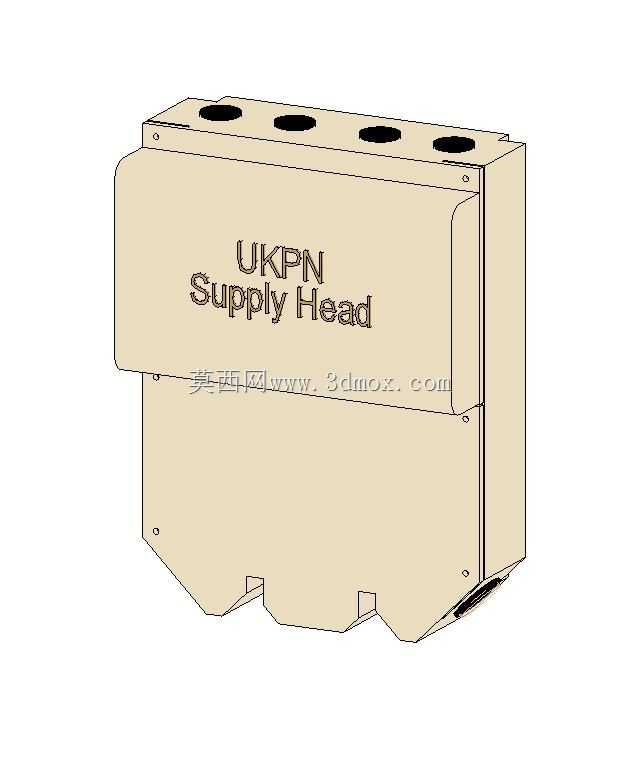

　　从功能特性上来说，这个箱体采用上下分体的扣合结构，上盖做了小幅的外沿延伸，刚好能盖住下箱体的接缝位置，户外使用的时候可以顺着盖体的斜面排走雨水，避免积水从拼接缝隙渗入箱体内部，影响内部接线端子的绝缘性能。箱体顶部预留了四个等距排布的进线孔位，对应多回路主电缆的引入需求，孔位的中心距、孔径都按照常规户外低压电缆的穿线密封接头尺寸做了预留，现场安装的时候可以直接搭配格兰头做线缆固定与密封，不需要二次开孔破坏箱体结构。箱体底部做了三个内凹的出线缺口，对应分回路的线缆引出，缺口的弧度刚好匹配常规穿线波纹管的外径，布线的时候可以直接把波纹管卡入缺口，再做密封处理，减少现场切割加工的工作量。

　　设计思路上没有做过多冗余的装饰结构，整体以方正的壳体为基础，正面做了小幅的弧面过渡，既避免锐边在安装运输过程中造成磕碰划伤，也能让箱体正面的标识区域更平整，方便印制供电标识、警示标识。箱体的固定孔位全部设置在上下边缘的折边位置，安装的时候可以直接通过膨胀螺栓固定在墙面或者预制安装支架上，孔位的沉台深度刚好能盖住螺栓头，不会突出箱体表面影响上盖的扣合。内部的腔体空间做了净空尺寸的预留，足够容纳常规的接线端子排、汇流排以及少量的漏电保护附件，不会出现内部元器件排布拥挤、接线操作空间不足的问题，腔体的内壁还预留了端子排安装的凸台位置，建模的时候已经把安装孔的位置做了标记，后续出工程图的时候可以直接标注孔位尺寸，不需要二次调整位置。

　　外形尺寸方面，整体的长宽高比例按照现场常用的4回路供电接驳需求设定，宽度方向刚好适配四个进线孔的排布间距，不会因为孔位过近导致格兰头安装时出现干涉，深度方向预留了足够的线缆弯曲半径，不管是顶部引入的粗线径主电缆，还是底部引出的分回路电缆，都能满足最小弯曲半径的要求，避免线缆因为过度弯曲出现绝缘层破损、线芯断裂的问题。安装边界上，箱体背部的安装面做了平面度的约束，固定在墙面或者支架上的时候不会出现贴合不严、缝隙过大的问题，上下边缘的固定孔位间距符合常规配电安装支架的孔位标准，可以直接适配市面上通用的户外配电箱安装支架，不需要单独定制支架，降低现场施工的配套成本。

　　建模过程中对所有的折边、转角都做了工艺性的处理，所有的折弯圆角都按照常规钣金加工的最小折弯半径设定，不会出现无法加工的锐角或者过小折弯边，箱体的壁厚按照户外钣金箱体的常用厚度选取，兼顾结构强度与材料成本，不会因为壁厚过薄导致箱体受外力变形，也不会因为壁厚过厚造成材料浪费、整体重量过大增加安装难度。正面的标识区域做了下沉0.2mm的浅槽设计，后续做表面喷涂或者丝印标识的时候，标识位置不会因为搬运摩擦出现脱落，也能让标识整体更平整美观。
