户外庭院休闲桌椅烧烤遮阳组合结构

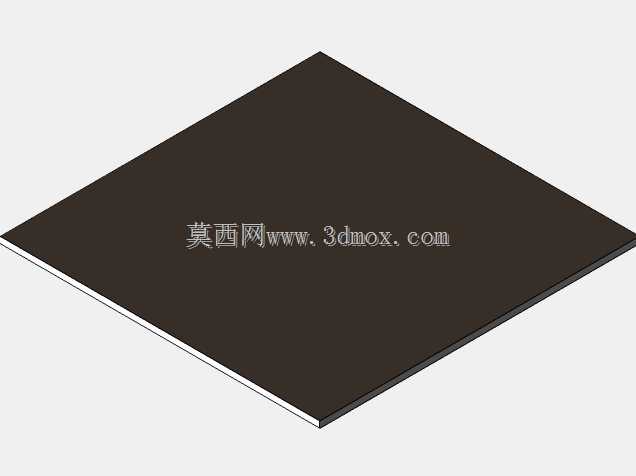

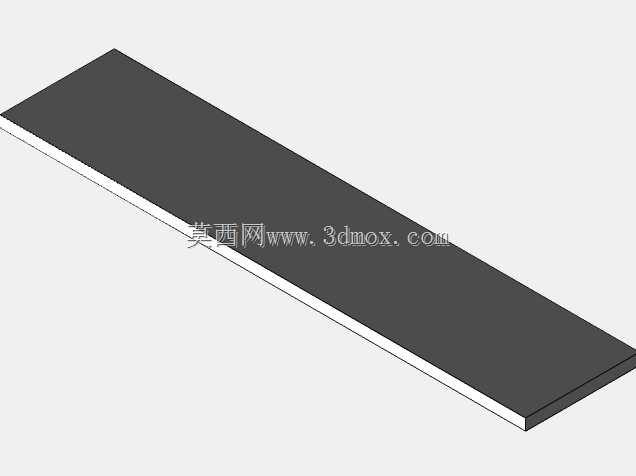

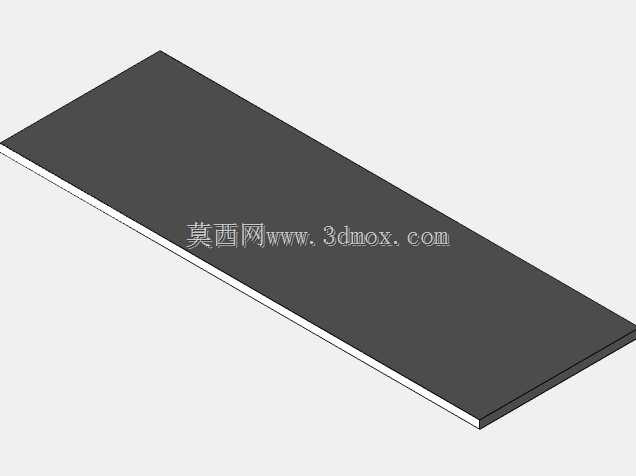

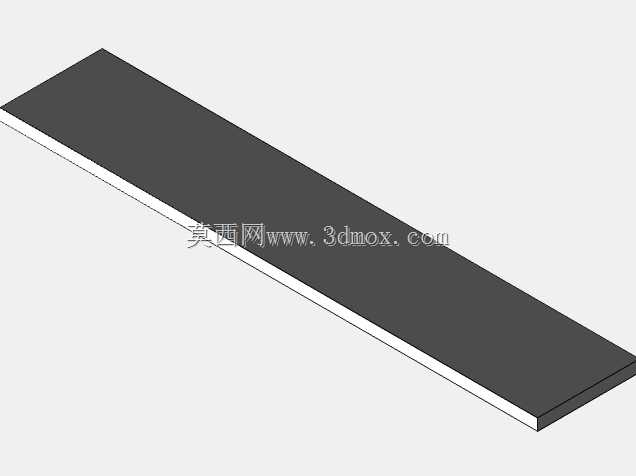

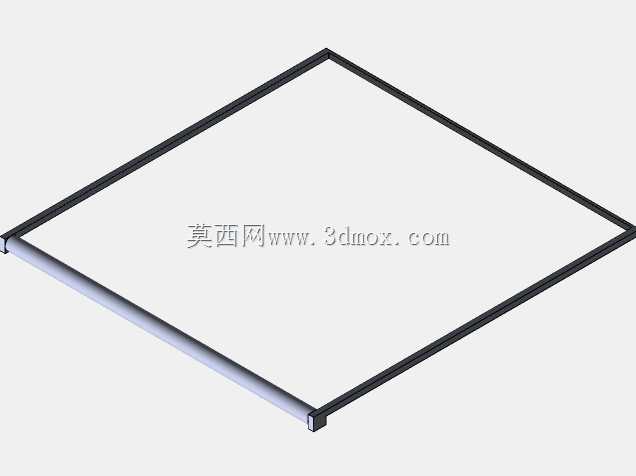

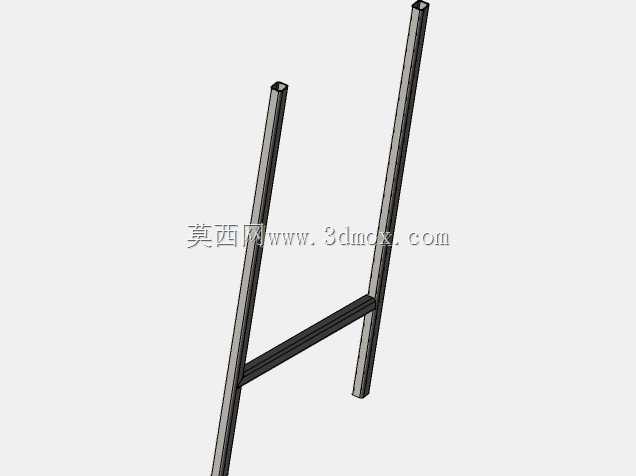

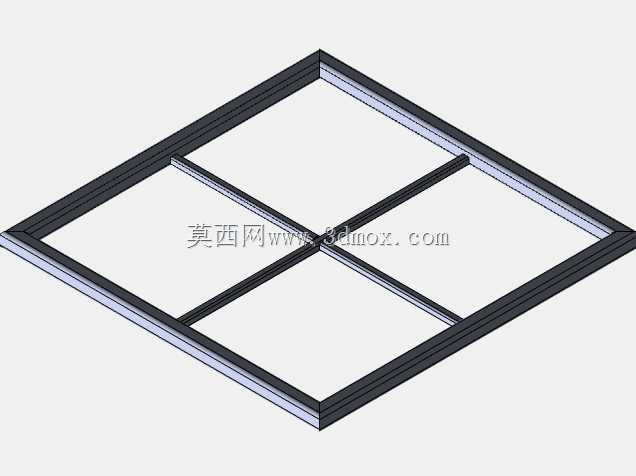

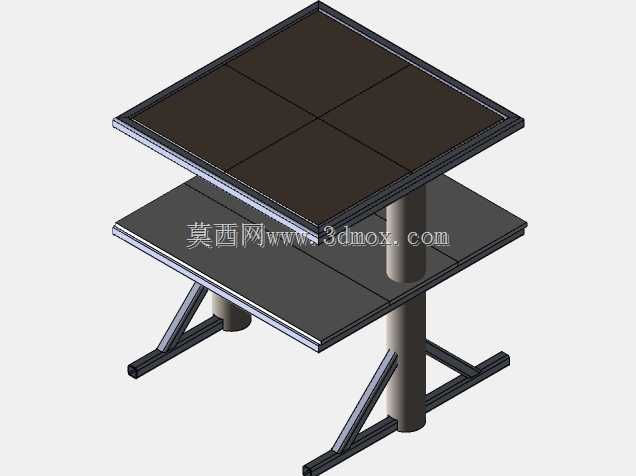

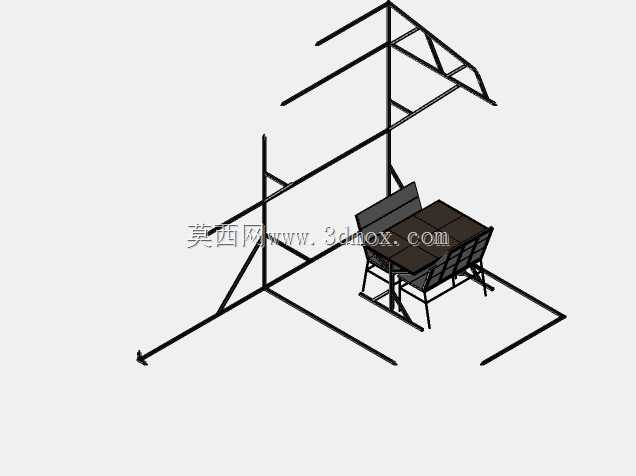

　　这套户外组合设施主要面向私家庭院、露营营地、露天餐吧这类户外休闲场景设计，核心是把就餐休憩、烧烤烹饪、遮阳挡雨的功能整合在同一套框架结构上，避免零散摆放户外家具带来的空间浪费与动线混乱。从结构布局来看，整套设施采用一体式方管焊接框架作为承载主体，框架底部向外延伸出四根落地支脚，支脚末端预留膨胀螺栓安装孔，可直接固定在硬化混凝土地面或者防腐木平台上，安装时需要预留的横向边界尺寸比框架外轮廓宽出300mm以上，方便人员在周边走动操作，纵向净空高度从地面到遮阳棚下沿控制在2.2米，既不会因为高度过低产生压抑感，也能避免过高导致遮阳挡雨效果打折扣。桌椅部分采用内嵌式布局，固定在框架中部的承载横梁上，桌面采用分块式拼接结构，

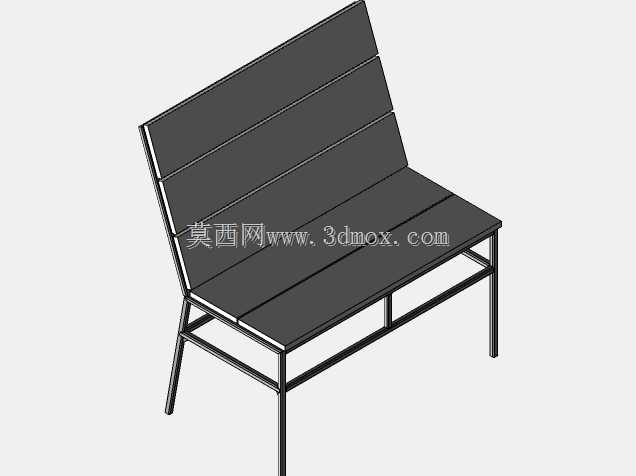

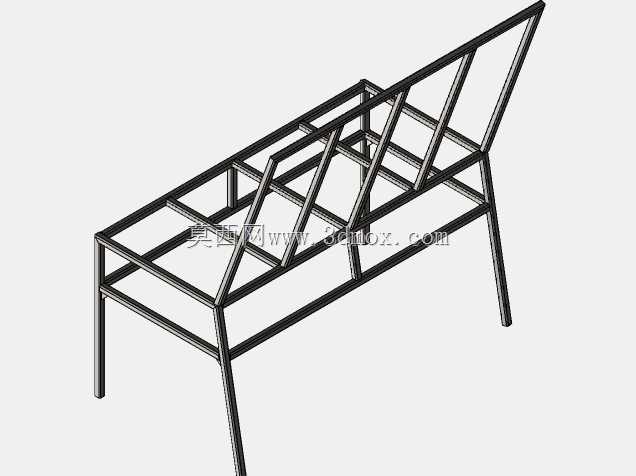

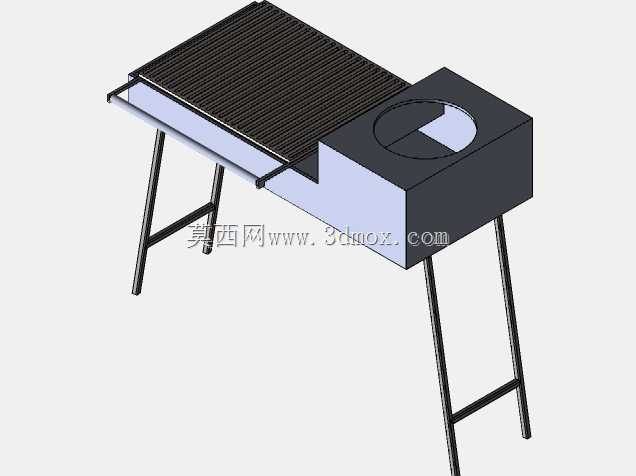

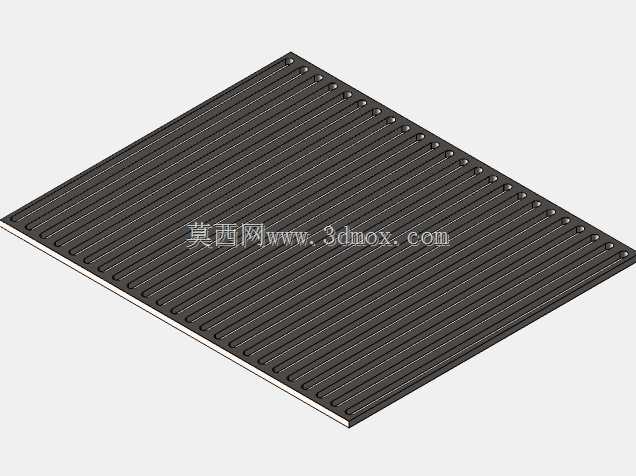

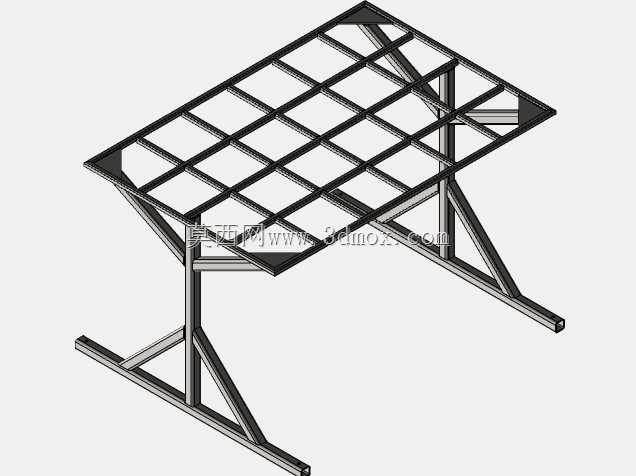

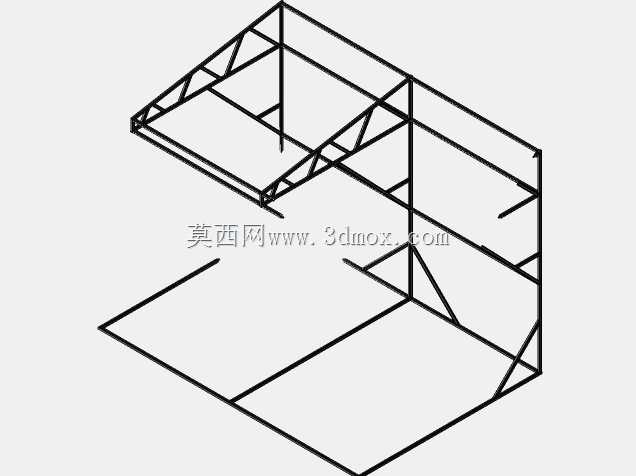

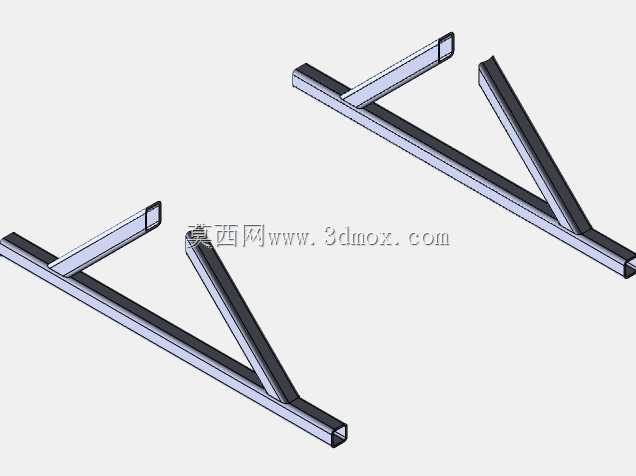

　　预留了烧烤炉的嵌入安装位，不用额外单独摆放烧烤台，烧烤操作时人员可以直接坐在配套座椅上完成食材烤制、分餐的动作，座椅靠背采用倾斜105度的角度设计，贴合人体背部倚靠曲线，长时间坐卧也不会产生明显的疲劳感。框架上部的遮阳结构采用斜撑式三角加固设计，斜撑与主立柱之间采用满焊连接，抗风等级可以满足日常户外六级大风的使用要求，遮阳棚的杆件预留了篷布安装孔位，后期可以直接卡入遮阳篷布或者阳光板，不需要额外在框架上钻孔攻丝。从设计思路上看，整套结构优先考虑户外使用的耐候性，所有杆件连接处都做了圆角过渡处理，避免尖锐棱角划伤使用者，框架的受力点全部集中在主立柱与底部支脚的连接位置，中部桌椅承载区域的横梁采用加厚方管，

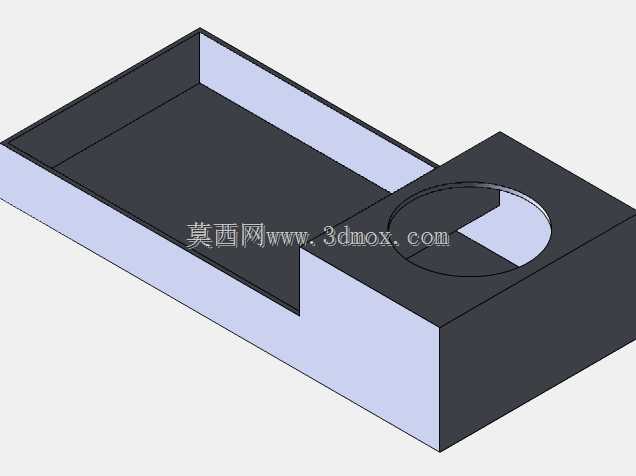

　　单座位的静载承重可以达到150kg，完全满足成年人正常使用的承重要求。烧烤区域的桌面下方预留了积灰盘的安装滑轨，烧烤产生的炭灰可以直接落入抽拉式积灰盘，清理时只需要抽出积灰盘倾倒即可，不会弄脏地面或者框架结构。桌椅的金属表面全部预留了喷塑处理的工艺余量，建模时已经考虑了涂层厚度对装配间隙的影响，后期加工时不会出现杆件装配卡滞的问题。在实际安装过程中，需要先固定底部四个支脚的水平度，水平误差控制在2mm以内，再依次安装上部的遮阳框架、中部的桌椅组件，所有连接螺栓都要加装防松垫圈，避免户外长期使用因为振动导致螺栓松动。这套结构的空间利用率比单独摆放桌椅加遮阳伞加烧烤台高出40%左右，特别适合面积有限的私人庭院或者小型露天经营场所使用，

　　不需要频繁挪动家具位置，固定完成后就可以长期使用，框架的杆件全部采用标准规格的方管型材，加工时不需要特殊定制异形材料，常规的金属切割、焊接设备就可以完成全部加工工序，加工成本可控，后期维护也只需要定期检查螺栓紧固情况、补做表面防腐涂层即可。
