连续材料检测用金属探测承接槽结构

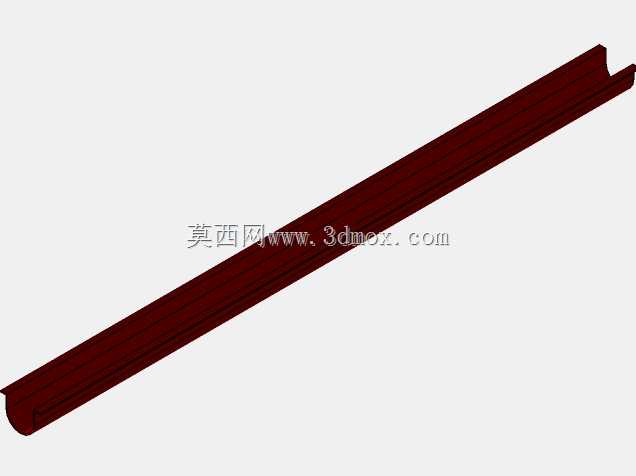

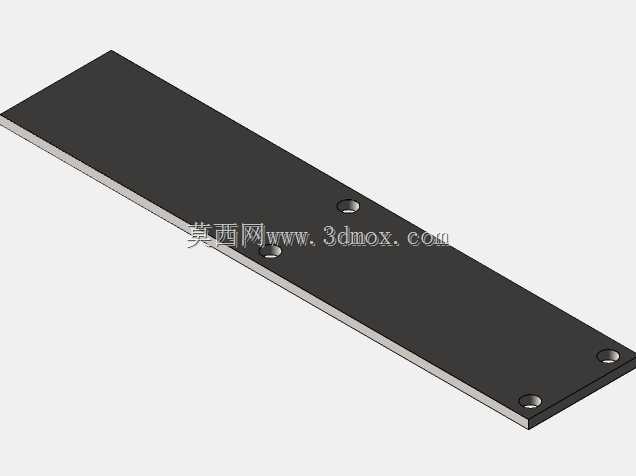

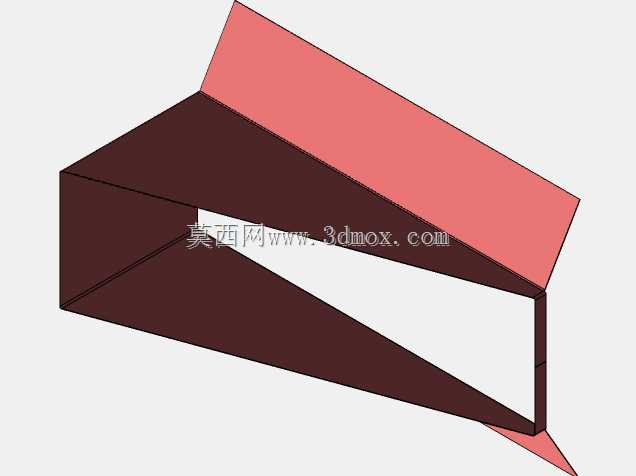

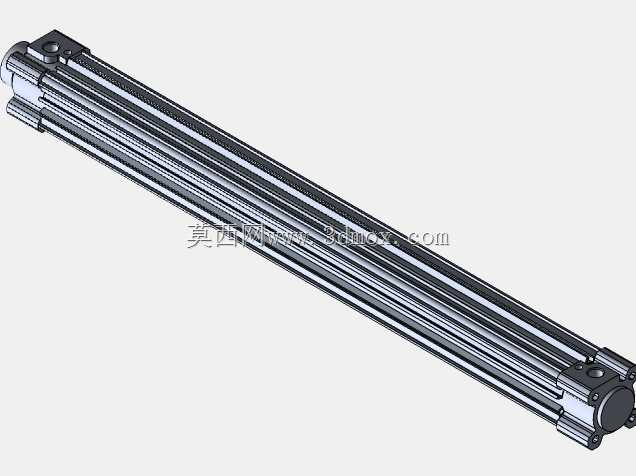

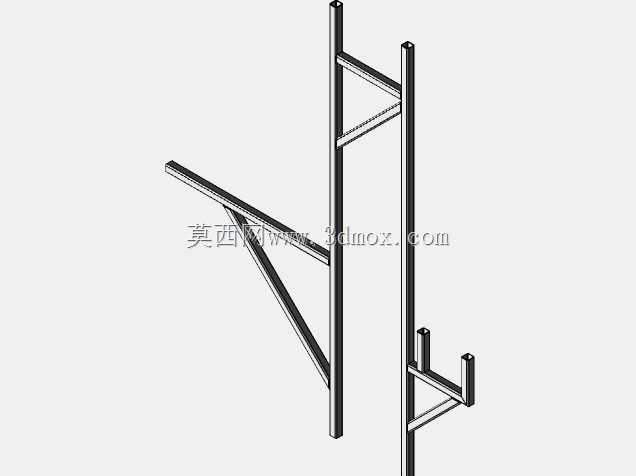

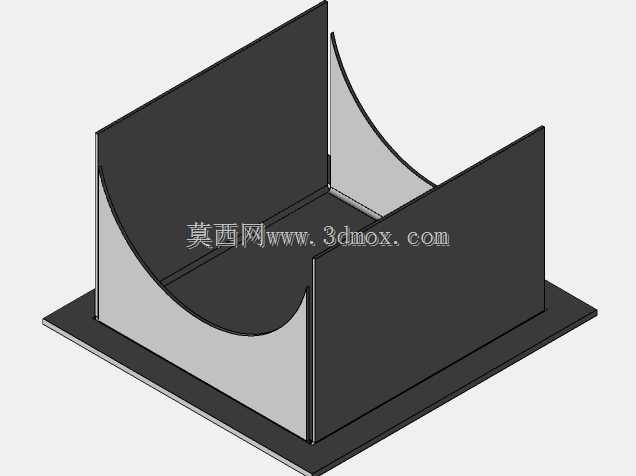

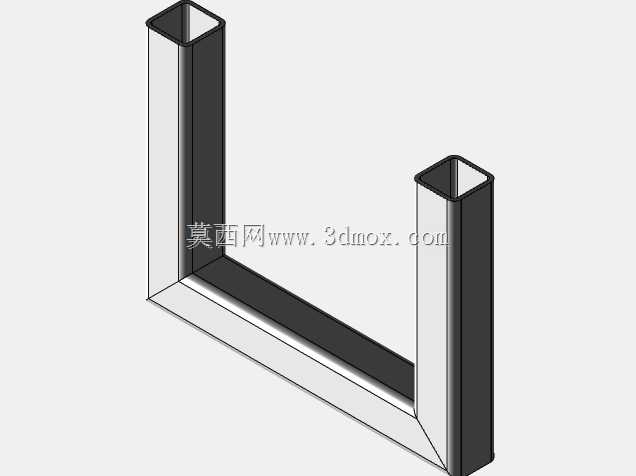

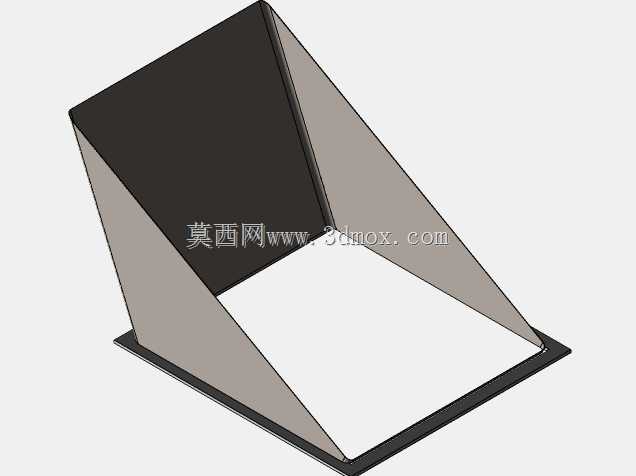

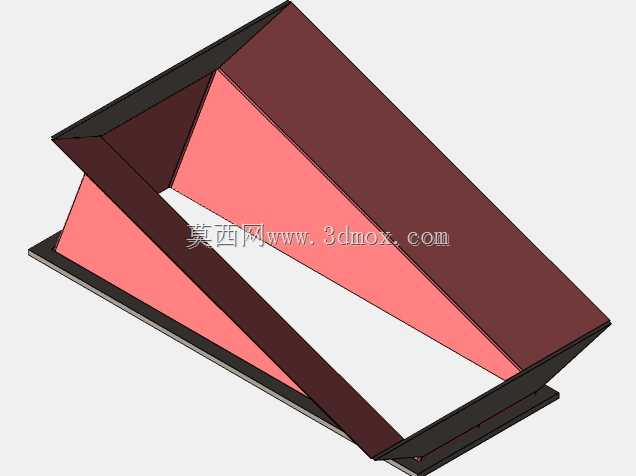

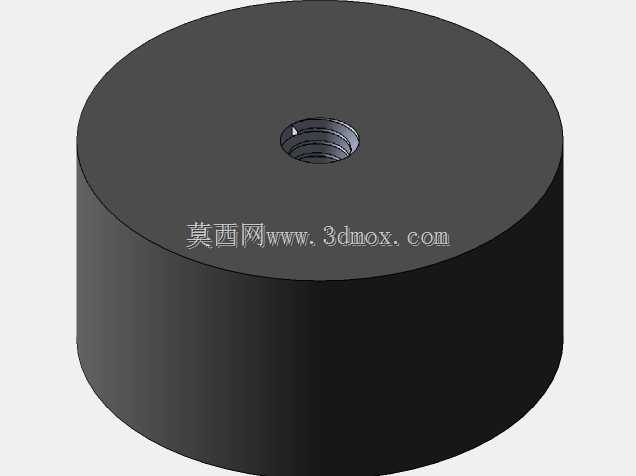

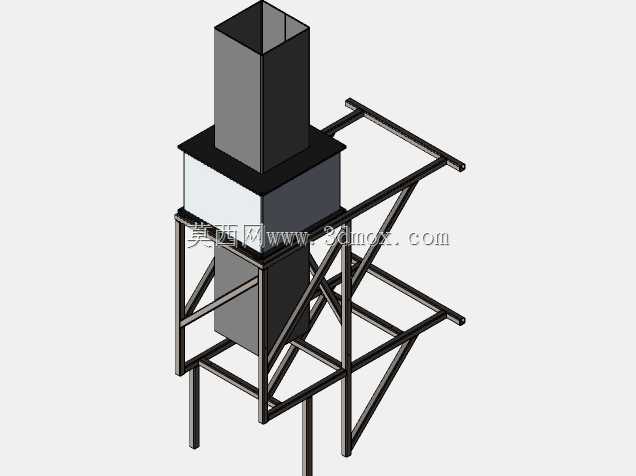

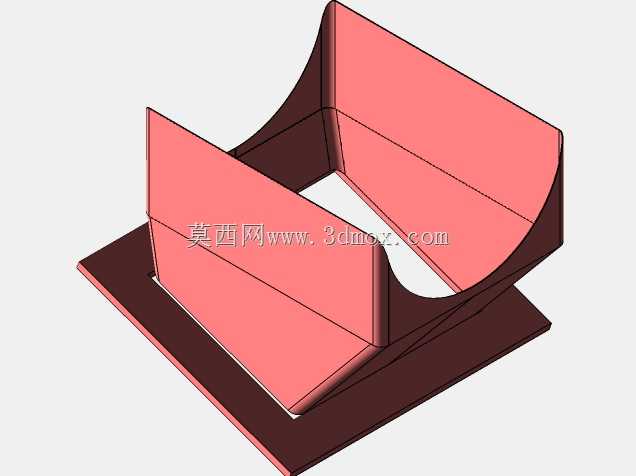

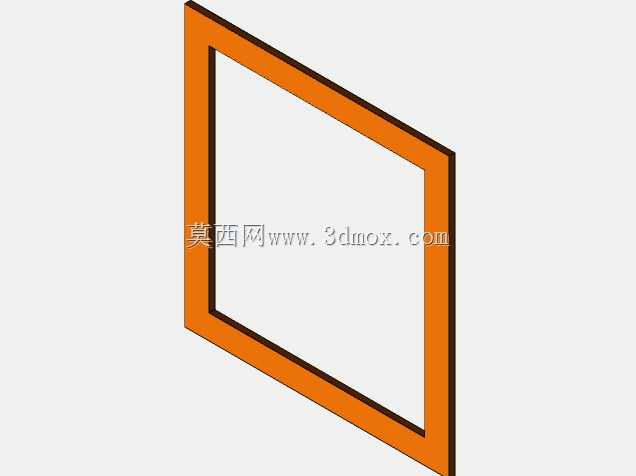

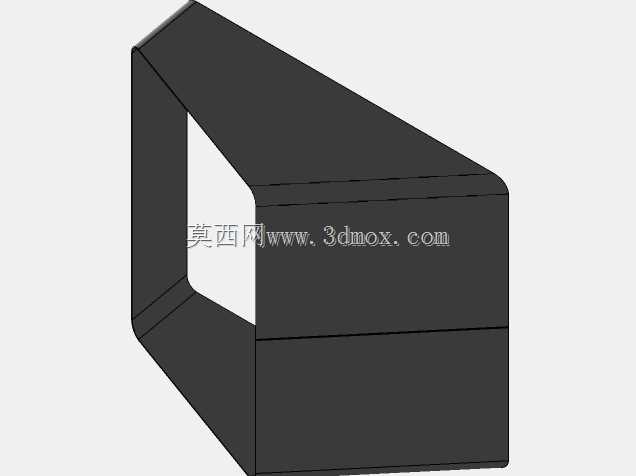

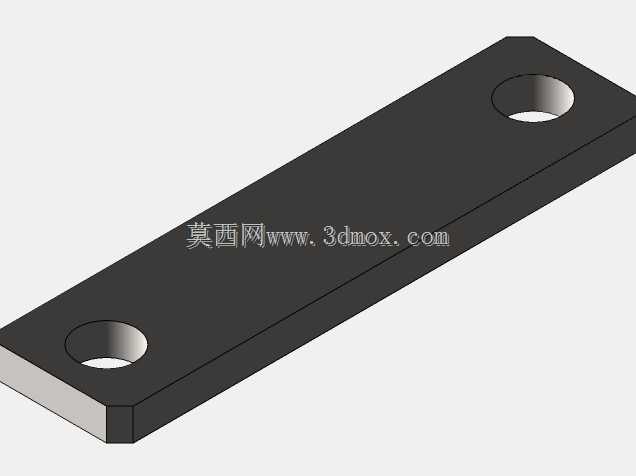

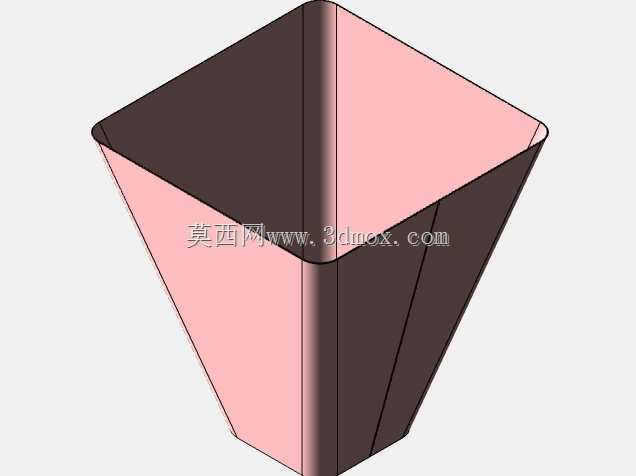

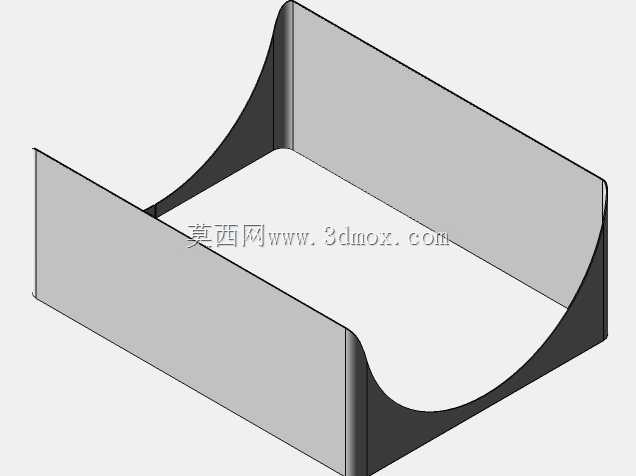

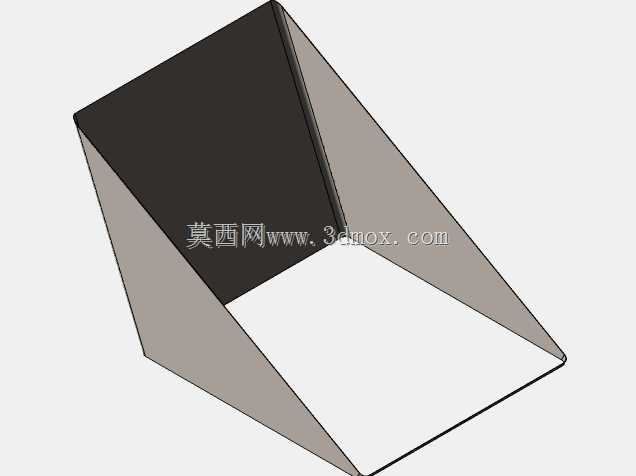

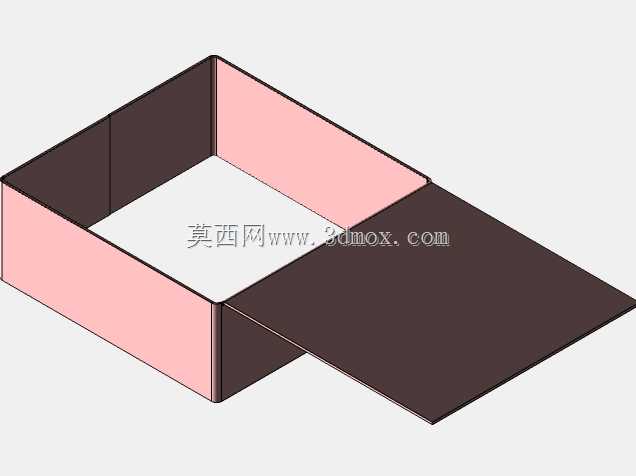

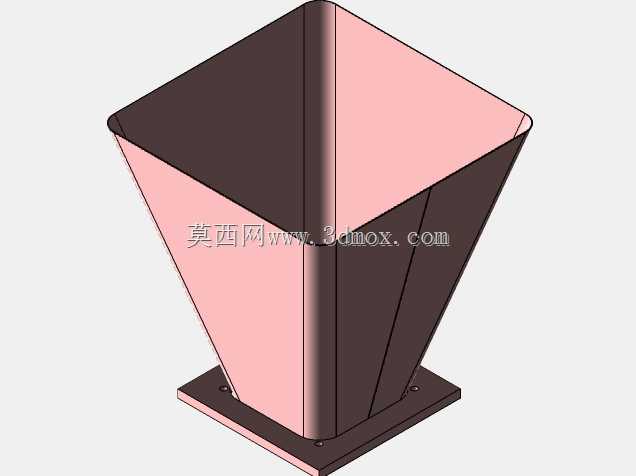

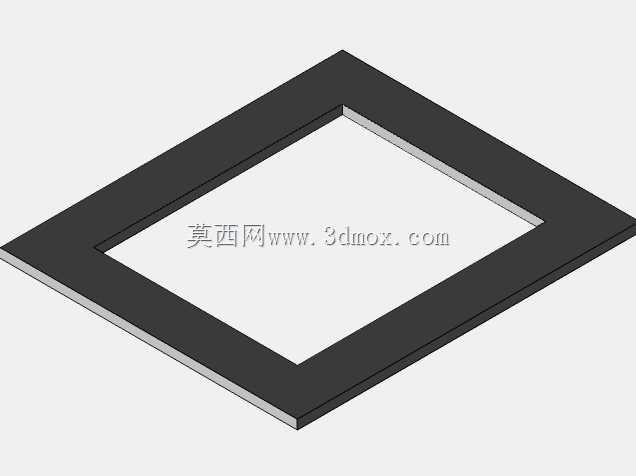

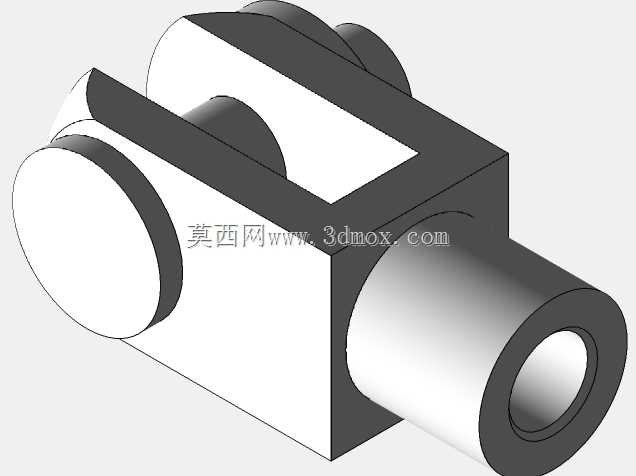

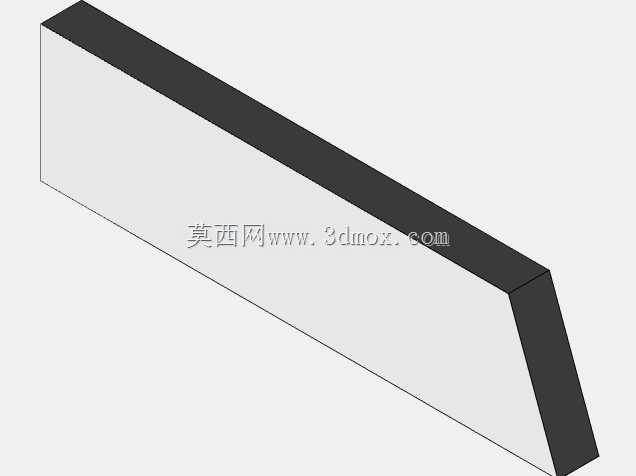

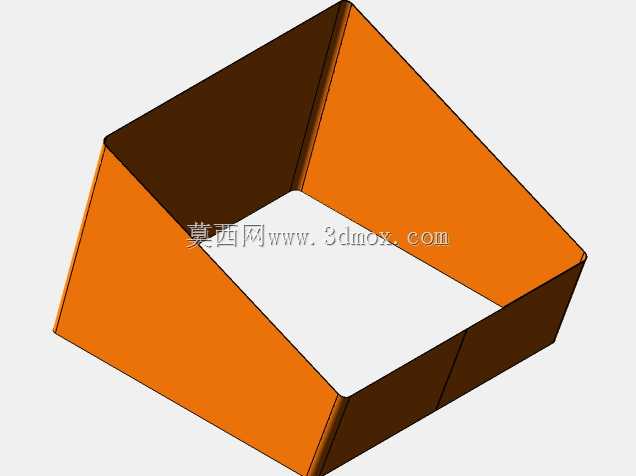

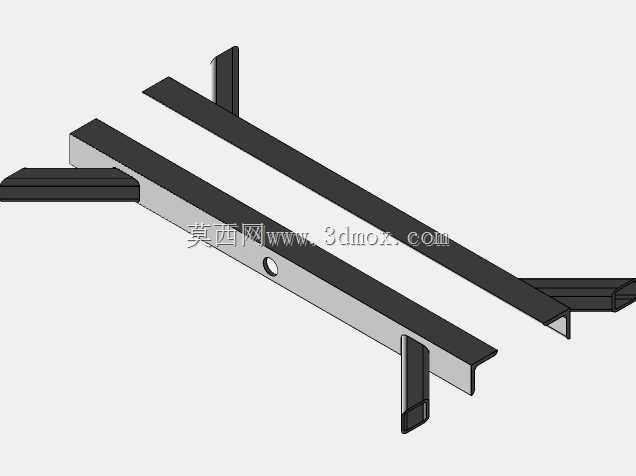

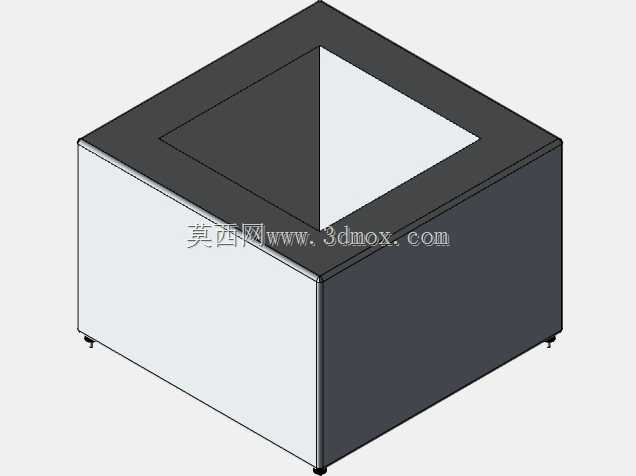

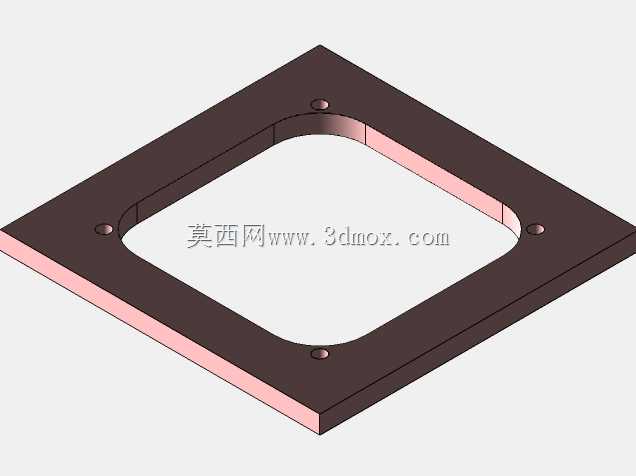

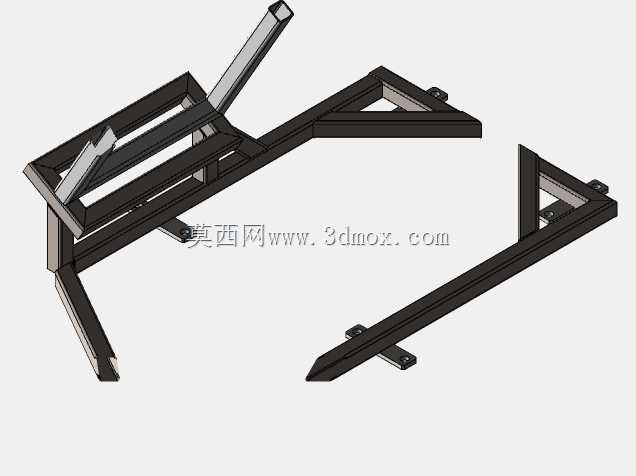

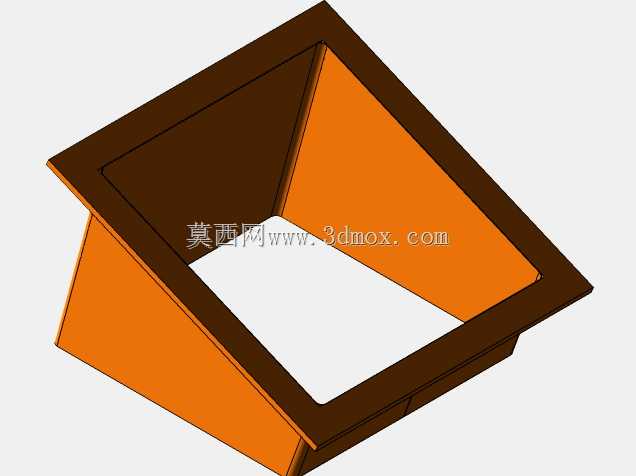

　　在连续式物料检测产线的布局中，这类承接结构是金属探测工位的核心配套部件，主要适配带状、条状连续送进的待检测物料，常见于线材加工、带材冲压、食品包装连续生产线、纺织原料输送等场景，用来在检测探头完成金属异物排查后，承托导出已检测物料，避免物料偏移输送路径，同时为探测模块提供稳定的安装基准面。从结构设计逻辑来看，整个部件采用分体式钣金拼接思路，底部为整块平板安装基座，基座上设置三块垂直立板，其中两块平行立板沿物料输送方向排布，作为物料两侧的导向限位，避免连续送进的带材、线材出现左右窜动偏移检测区域，第三块立板垂直于输送方向布置在进料侧，配合两块平行立板形成半包围的承接空间，立板内侧设置弧形过渡导面，能够适配不同厚度的柔性或刚性连续材料，

　　减少物料输送过程中的剐蹭卡滞。安装边界方面，底部安装平板预留了均匀排布的安装孔位，孔位间距按照常规输送线的铝型材机架安装标准设置，可直接固定在宽度适配的皮带线或滚筒线支架上，不需要额外加工转接板，两块平行立板的间距可根据实际输送物料的最大宽度做适配调整，设计时预留了20mm的调节余量，可通过更换不同长度的连接角码实现宽度微调，适配多规格物料的检测需求。功能特性上，半包围的结构形式既可以阻挡检测过程中掉落的物料碎屑掉落到设备下方的传动机构中，也能避免外部环境中的金属杂物意外落入检测区域造成误触发，弧形导面的曲率经过反复校核，能够保证柔性带状物料在通过检测区域后自然顺滑过渡到下一段输送工位，不会出现硬折弯导致的物料表面损伤。

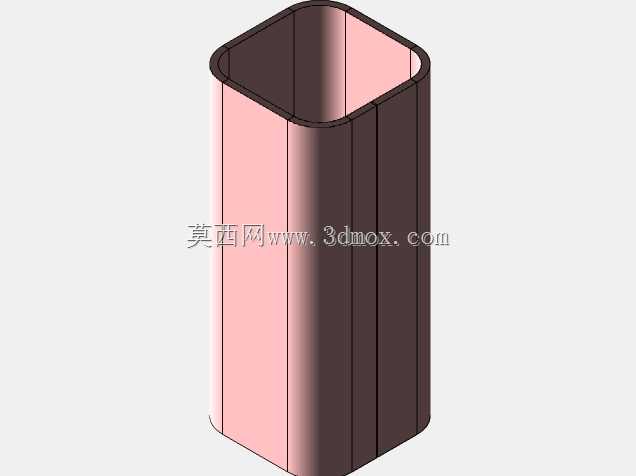

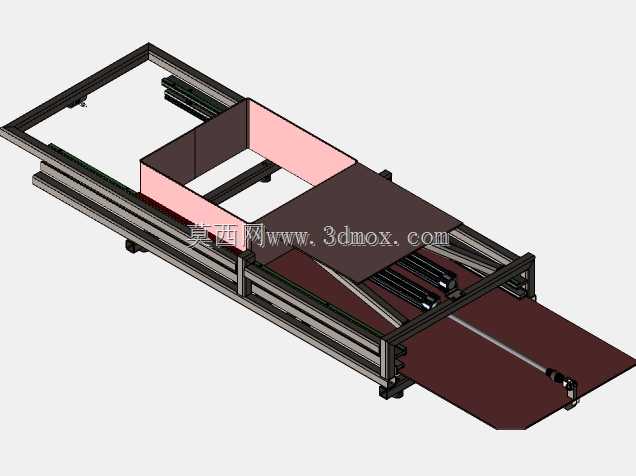

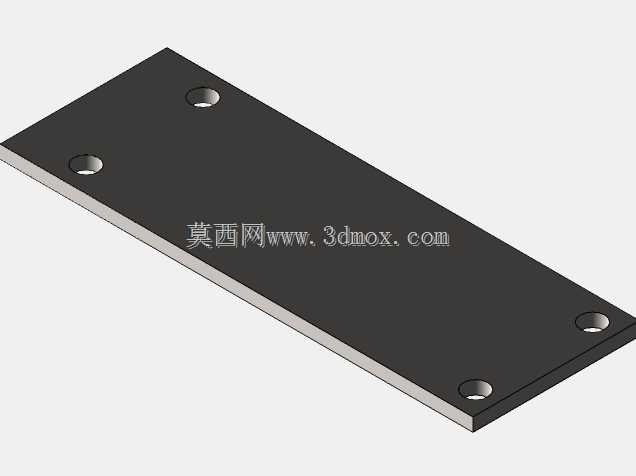

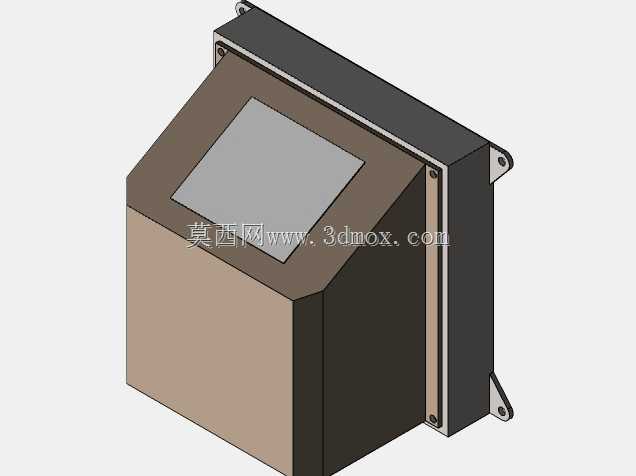

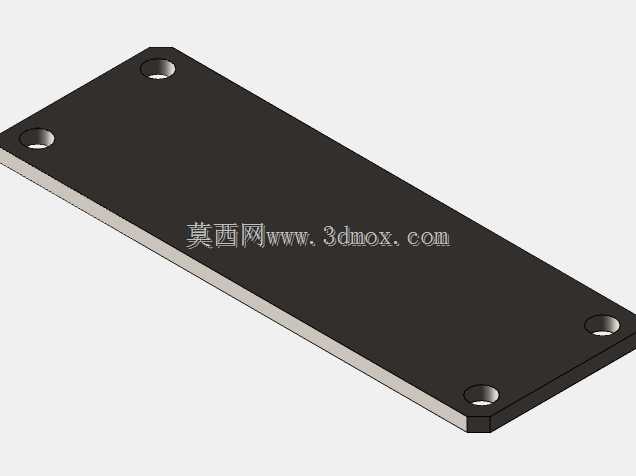

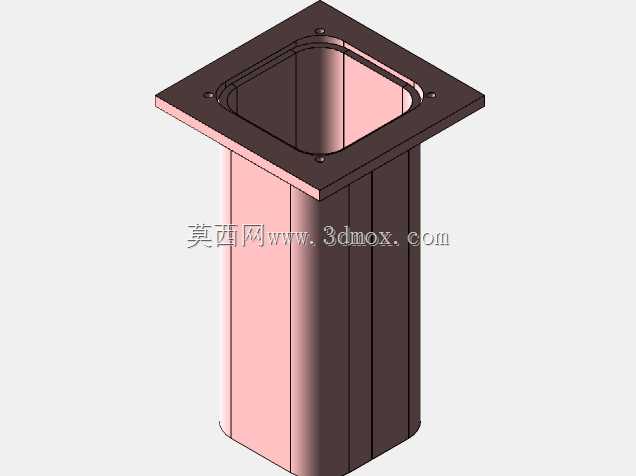

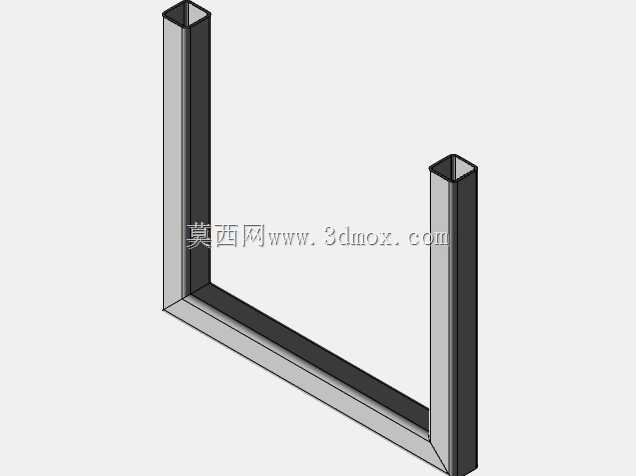

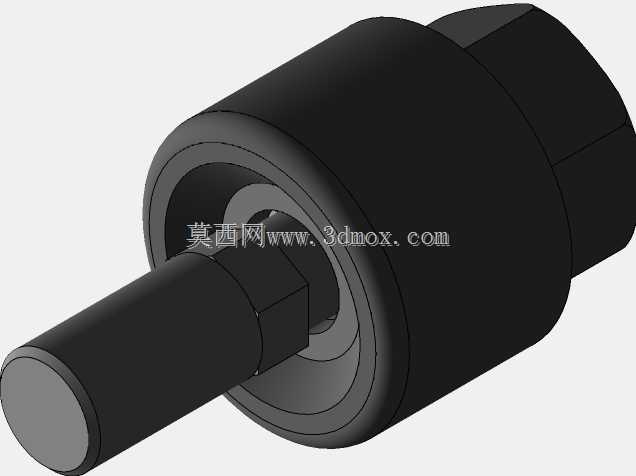

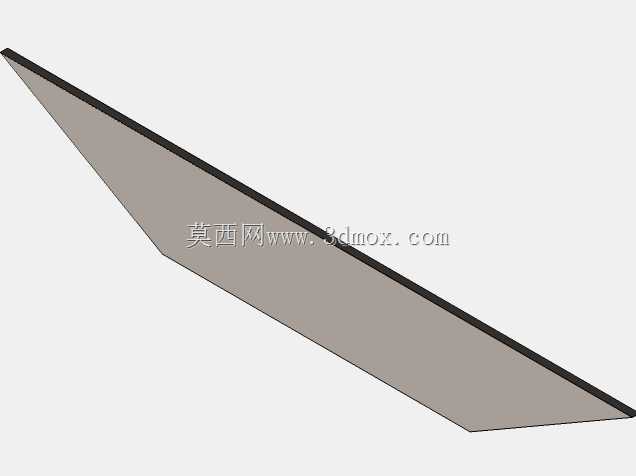

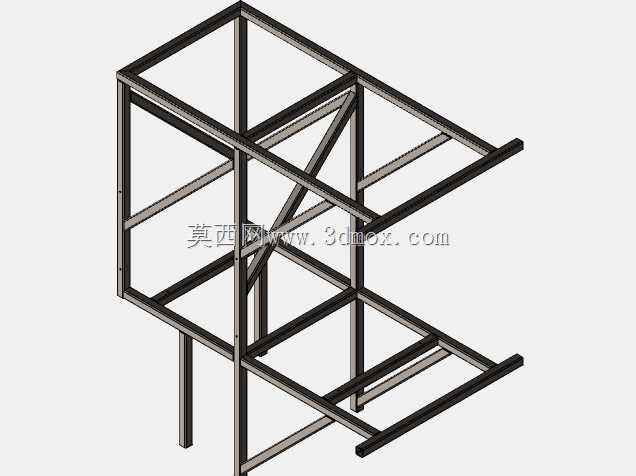

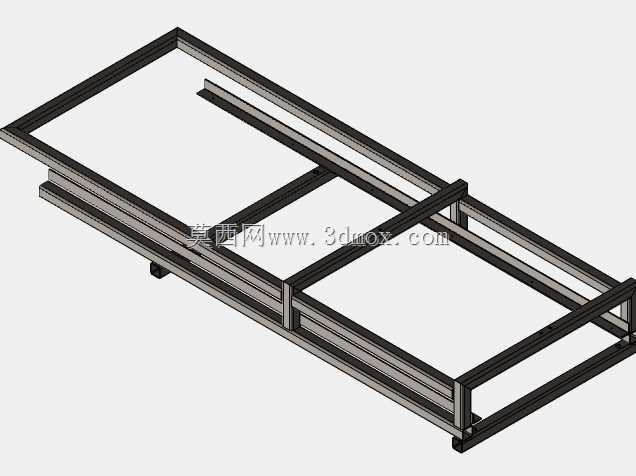

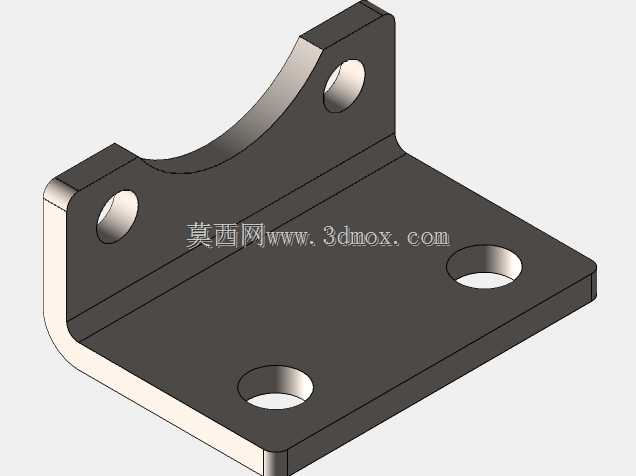

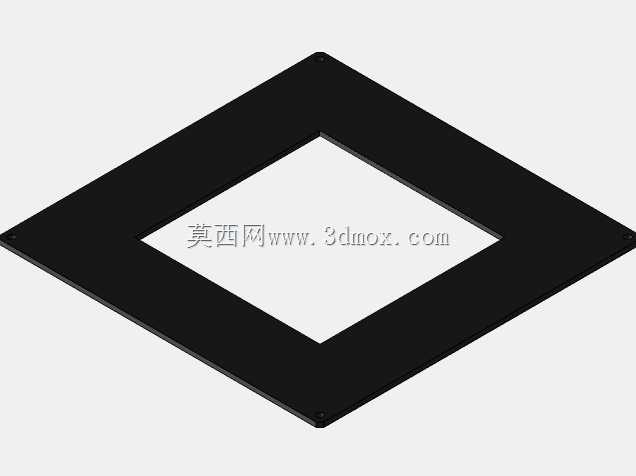

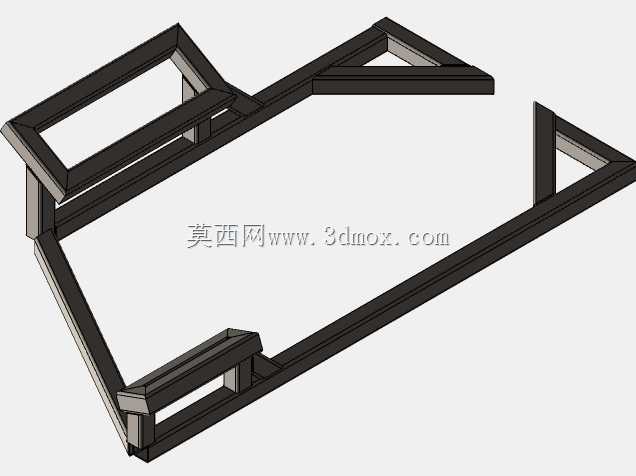

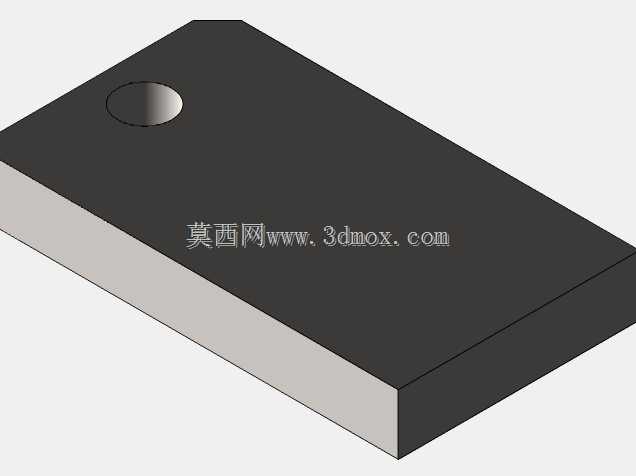

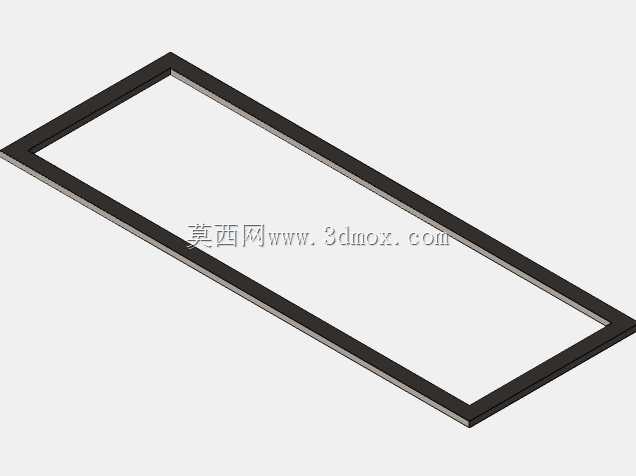

　　设计过程中优先考虑了钣金加工的工艺性，所有立板与基座的连接均采用折弯边加沉头螺丝固定的形式，没有复杂的曲面焊接结构，所有折弯内角均设置为标准R角，适配常规数控折弯设备的加工参数，不需要开模即可完成单件或小批量加工，后期维护时可单独更换磨损的立板部件，不需要整体拆解整个承接结构。实际产线应用中，该结构通常配合穿式金属探测探头使用，探头安装在承接结构的进料端上方，物料从探头内穿过后直接进入承接导槽，顺着弧形导面平稳输送到下一工位，立板的高度设置为物料最大厚度的3倍，既能够起到足够的导向限位作用，也不会遮挡操作人员观察物料输送状态的视线，底部平板的厚度选用常规钣金承重厚度，可承受常规连续物料输送过程中的载荷，

　　不会出现长期使用后的变形翘曲问题。结构的所有边角均做了倒钝处理，避免安装和维护过程中划伤操作人员，也不会剐蹭输送的物料表面，对于表面质量要求较高的带材、线材类产品，可在立板内侧粘贴耐磨非金属衬层，进一步降低物料输送过程中的摩擦损伤，衬层采用沉头螺丝固定，磨损后可快速更换。
