V型槽式生物过滤处理装置结构设计

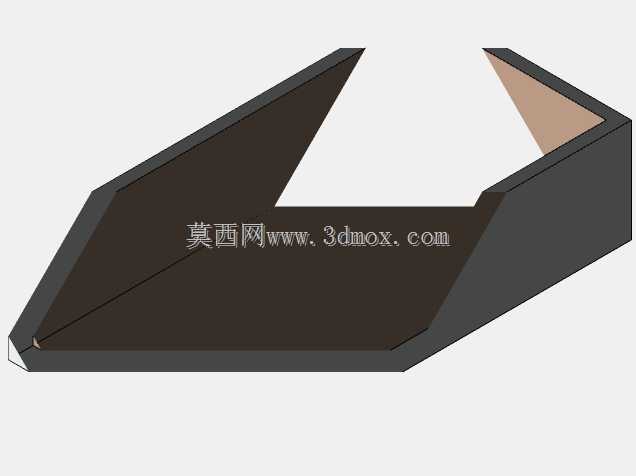

　　这款V型敞口结构的生物过滤装置，主要应用在小型分散式污水处理站点、养殖尾水预处理段、工业循环水旁滤系统的生化处理单元，承担水体中有机污染物降解、悬浮态杂质截留、微生物挂膜代谢的核心功能，区别于传统封闭罐式过滤器，敞口V型槽的结构设计更方便运维人员定期观察滤料层状态、清理表层淤积的浮渣，也能为好氧微生物提供充足的自然复氧接触面，降低曝气系统的能耗投入。从结构设计逻辑来看，整体槽体采用斜壁收拢的V型截面，两侧壁板从顶部敞口边缘向槽底中线位置倾斜收拢，这种结构一方面可以减少槽体底部的死水区范围，让进入槽内的水流顺着斜壁形成自然的旋流导向，避免短流现象导致滤料层局部负荷过高；另一方面斜壁结构能够分散滤料层满载时对槽壁的侧向压力，

　　相比直壁槽体可以降低壁板的厚度选型要求，减少整体结构的材料用量。槽体顶部的敞口边缘做了外翻折边的加强结构，折边宽度根据槽体整体跨度匹配，既可以作为槽体吊装时的受力吊点，也能作为顶部盖板或者巡检走道板的安装支撑面，安装时折边下方可以配套放置橡胶密封垫，避免外部杂物落入槽内或者槽内水体飞溅外溢。槽体一端预留了进水导流区的安装空间，进水端设置的导流挡板可以让进入槽内的水流均匀分布在整个滤层断面，避免进水直冲滤料层导致滤料移位、局部冲刷穿孔；槽体另一端对应设置出水收集槽，收集槽的堰口做水平度可调的结构设计，安装时可以通过调整堰口高度控制槽内的正常运行液位，保证滤料层上方始终保持10到15厘米的淹没水深，为生物膜提供稳定的生长环境。

　　从安装边界尺寸来看，这款过滤槽的整体长度适配常规6米跨度的设备安装平台，宽度控制在2.2米以内，能够满足标准货运车辆的运输宽度要求，不需要拆分运输就可以整体转运到项目现场，槽体总高度控制在1.8米，其中底部布水腔高度0.3米，滤料层填充高度1.0米，上部清水区高度0.5米，安装时槽体底部需要配套做10厘米厚的混凝土找平基础，基础水平度误差控制在每米2毫米以内，避免槽体倾斜导致水流分布不均。槽体内部的滤料支撑结构采用镂空格栅板设计，格栅板的缝隙尺寸根据所选滤料的最小粒径确定，保证滤料不会泄漏的同时最大化过水面积，格栅板下方的布水腔预留了反冲洗进水管和排泥管的接口，反冲洗时水流从底部布水腔向上穿过滤料层，配合V型斜壁的导向作用，

　　滤层膨胀时的摩擦清洗更均匀，不会出现局部滤料板结的问题。在实际应用场景中，这款生物过滤装置可以根据处理水质的不同，填充不同类型的生物滤料，比如处理生活污水时可以选用火山岩、陶粒作为挂膜载体，处理含油废水时可以搭配改性悬浮填料，处理水产养殖尾水时可以放置毛刷、弹性填料，槽体的敞口设计也方便根据运行需求加装曝气管道、搅拌装置或者紫外线消毒模块，适配不同处理工艺的组合要求。结构细节上，槽体的所有焊接位置都做了连续满焊处理，内壁焊缝打磨平整后做环氧树脂防腐层，避免长期接触污水导致壁板腐蚀，外壁做防锈底漆加面漆的防护处理，适应户外露天安装的日晒雨淋环境；槽体侧壁预留了多个液位计、取样阀的安装接口，运行过程中可以随时采集不同高度的水样，监测滤层各段的处理效果，也能通过液位差判断滤层的堵塞程度，及时安排反冲洗或者滤料更换作业。相比传统的矩形直壁生物滤池，这款V型槽结构的过滤装置在相同有效容积下，占地面积减少约15%，槽体自身重量降低约20%，不管是一体化污水处理设备的集成配套，还是老旧污水处理站的提标改造扩容，都能灵活适配安装空间的限制，不需要对现有场地做大规模的土建改造，大幅缩短项目的施工安装周期。
