集成USB存储功能的电容触控手写笔结构

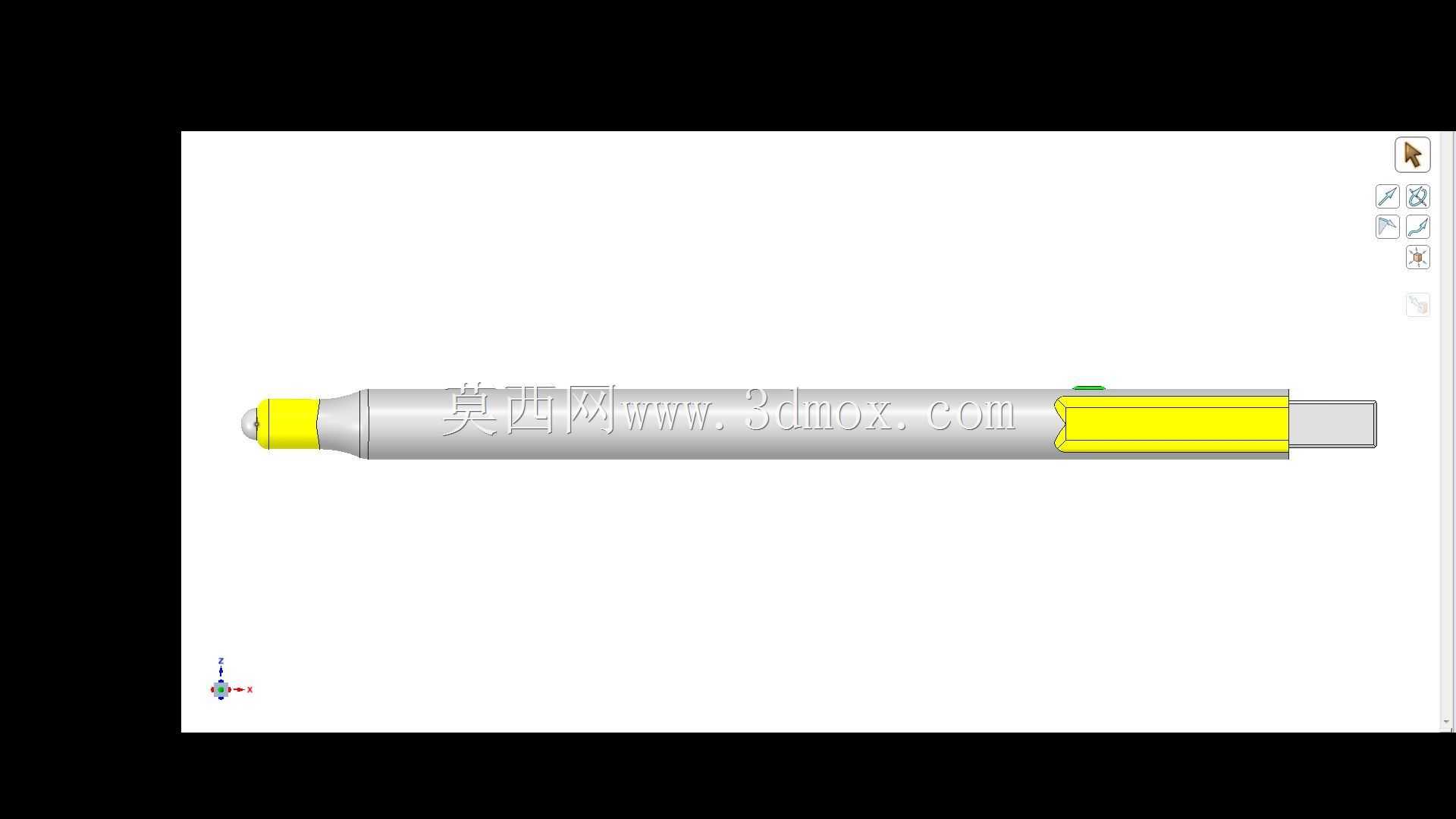

　　在日常移动办公与数码设备交互场景中，不少从业者都遇到过外出参会既要携带触控笔操作平板、会议一体机，又要单独带U盘存储演示资料的情况，零散的小配件不仅容易遗漏，掏取切换也会打断工作节奏，这款集成USB存储功能的触控笔结构，正是针对这类实际使用痛点做的整合设计。从结构布局来看，整体采用笔形同轴排布逻辑，笔身主体为等直径的圆柱段，握持区域做了细微的表面磨砂处理预留，避免光滑塑料表面长时间握持打滑，笔尖部分采用适配电容屏的软性接触头结构，内部预留了导电泡棉的安装腔，保证触控时的信号传导稳定性，不会出现断触、触控偏移的问题，笔尖与笔身的衔接处做了阶梯限位，装配时可以直接卡入到位，不需要额外打胶固定，后期更换磨损笔尖也更方便。

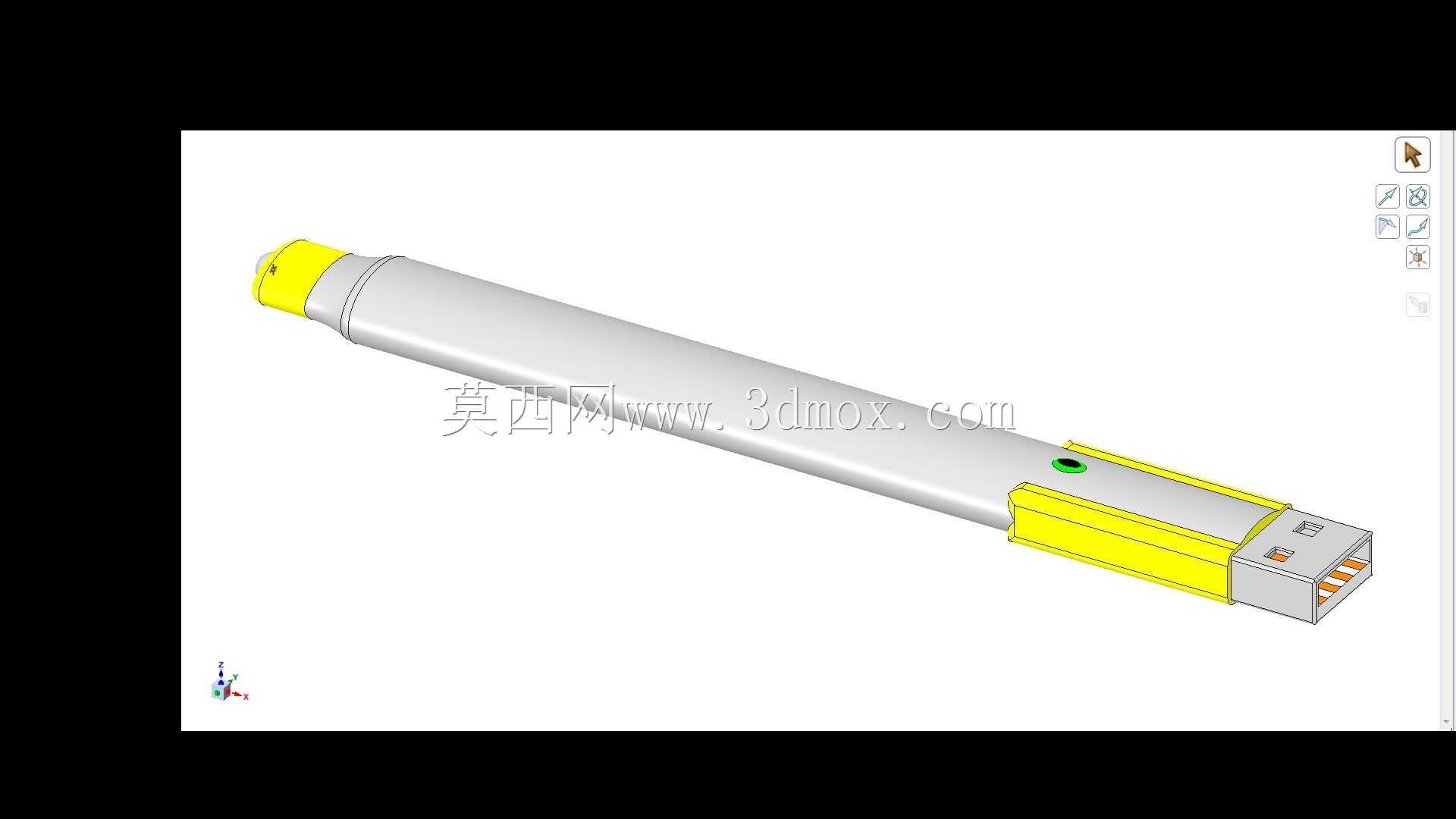

　　笔身尾段集成了USB存储模块的推拉结构，和常规拔帽式的U盘笔不同，这款结构采用侧推滑钮的锁定设计，滑钮凸点高度控制在1.2mm，刚好能让指腹推动时获得足够摩擦力，又不会因为突出过多在笔袋内被意外剐蹭推出，USB接头完全收回时，尾段的端面和笔身保持齐平，没有突出的棱角，放在衬衫口袋或者笔袋里不会勾刮布料。尺寸设计上充分考虑了便携性与握持舒适度的平衡，整体笔身直径控制在9mm，和日常使用的中性笔直径接近，长时间握持书写或者触控操作不会因为笔身过细硌手，总长度控制在145mm，刚好可以放入常规的笔插位，不会因为过长突出口袋。内部结构做了分腔隔离，笔尖段的触控导电组件和尾段的USB存储电路板之间用绝缘挡片隔开，

　　避免存储模块工作时的信号干扰影响触控灵敏度，同时笔身内壁做了两条轴向的定位筋，USB模块的滑动基座刚好卡在定位筋之间，推拉过程中不会出现周向转动，保证USB接头推出时和电脑接口的对位精度，不会出现插偏顶坏接口的问题。在实际应用层面，这款结构既可以满足触控屏设备的手写输入、标注操作，不管是工业现场用触控屏操作设备参数，还是会议室用交互平板做方案标注，或是日常平板绘图、记笔记都能适配，同时集成的USB存储模块可以用来存储设计图纸、演示文档、安装程序等电子资料，外出对接方案、现场调试设备时不需要额外携带U盘，一支笔就能满足两种高频使用需求。结构设计上充分考虑了装配工艺，所有零件都采用卡扣式连接为主，仅笔身中缝处预留了超声波焊接的定位线，

　　量产装配时不需要额外的螺丝紧固件，既能提升装配效率，也能避免螺丝松动导致的笔身异响问题，USB模块的滑动行程做了硬限位设计，推出到工作位置时会有明显的段落反馈，不需要使用者反复确认是否推到位，收回时也能完全隐藏在笔身内部，尾端的盖帽和笔身做了过盈配合，日常使用时不会因为晃动脱落，同时可以保护USB接头不被灰尘、异物污染，延长接口使用寿命。针对不同使用场景的适配，笔身的夹持位置预留了标准笔夹的安装槽，可以根据需求加装金属笔夹，方便夹在笔记本或者工牌挂绳上，笔身表面的结构预留了丝印和镭雕的平面区域，不会因为圆柱弧面导致标识印刷模糊，内部的存储模块安装腔做了通用尺寸设计，可以适配不同容量的标准USB黑胶体，不需要单独开模定制存储部件，能有效降低整体的生产制造成本，也方便后期根据需求调整存储容量配置。
