参数化乐高积木机械臂连接结构件

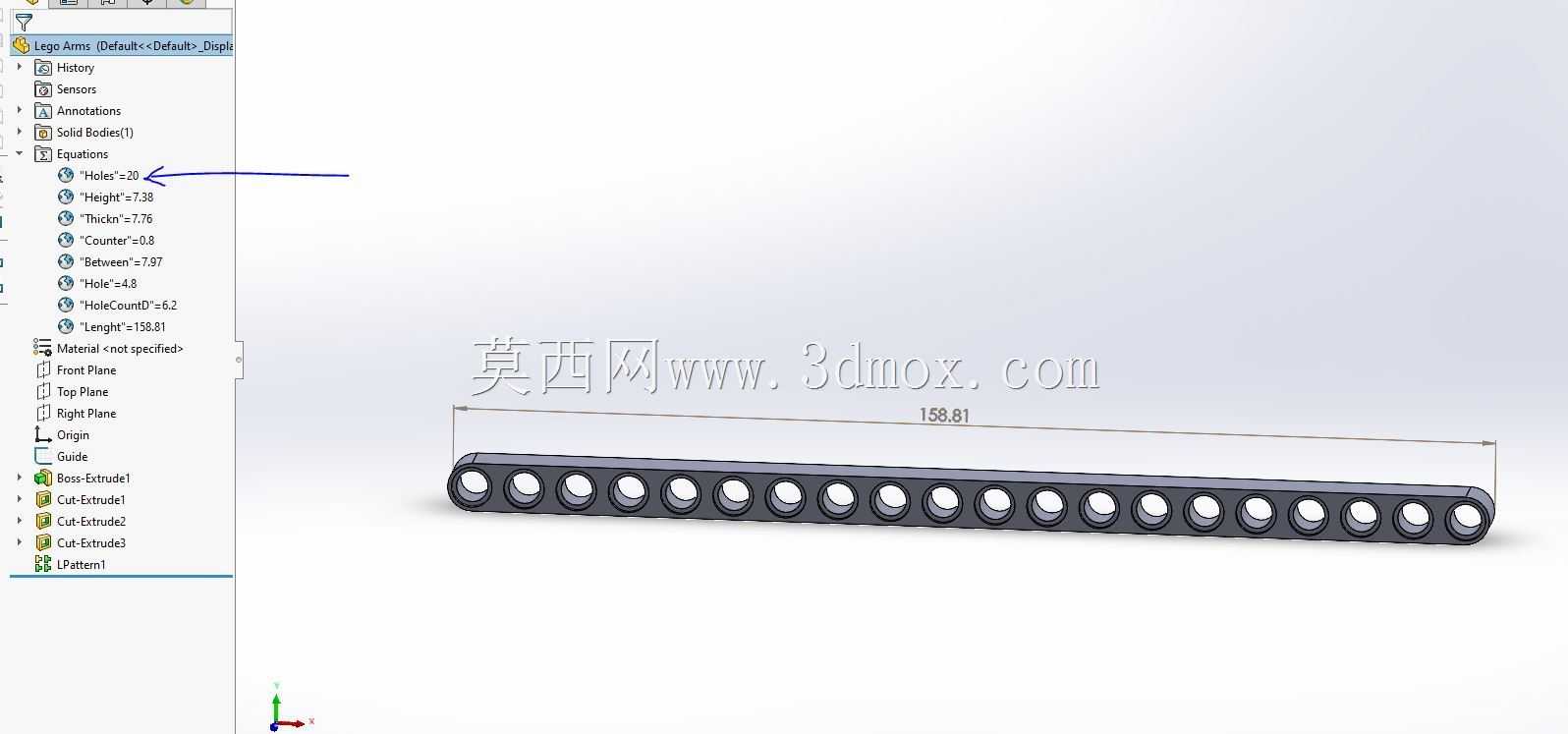

　　这类带等距排布通孔的长条状积木连接件，核心应用场景覆盖创客教育机械搭建、桌面级小型机械臂原型验证、模块化教具组装等领域，日常使用中主要承担多轴铰接点位的承载功能，可配合标准乐高销钉、轴类零件实现多段臂体的串联拼接，也能作为小型传动机构的支撑基座使用。从功能特性来看，该零件最突出的设计点是孔位数量与零件总长的参数化关联，实际建模过程中通过全局变量绑定孔数、孔间距、壁厚、端部圆角等核心尺寸，修改孔数参数时，零件总长、孔位排布、端部余量会自动同步更新，无需逐个调整草图特征，能大幅提升同系列不同长度规格零件的衍生效率。设计思路上，首先确定基准孔的中心距匹配标准乐高技术类零件的通用孔距规范，保证与市售标准积木零件的互换性，

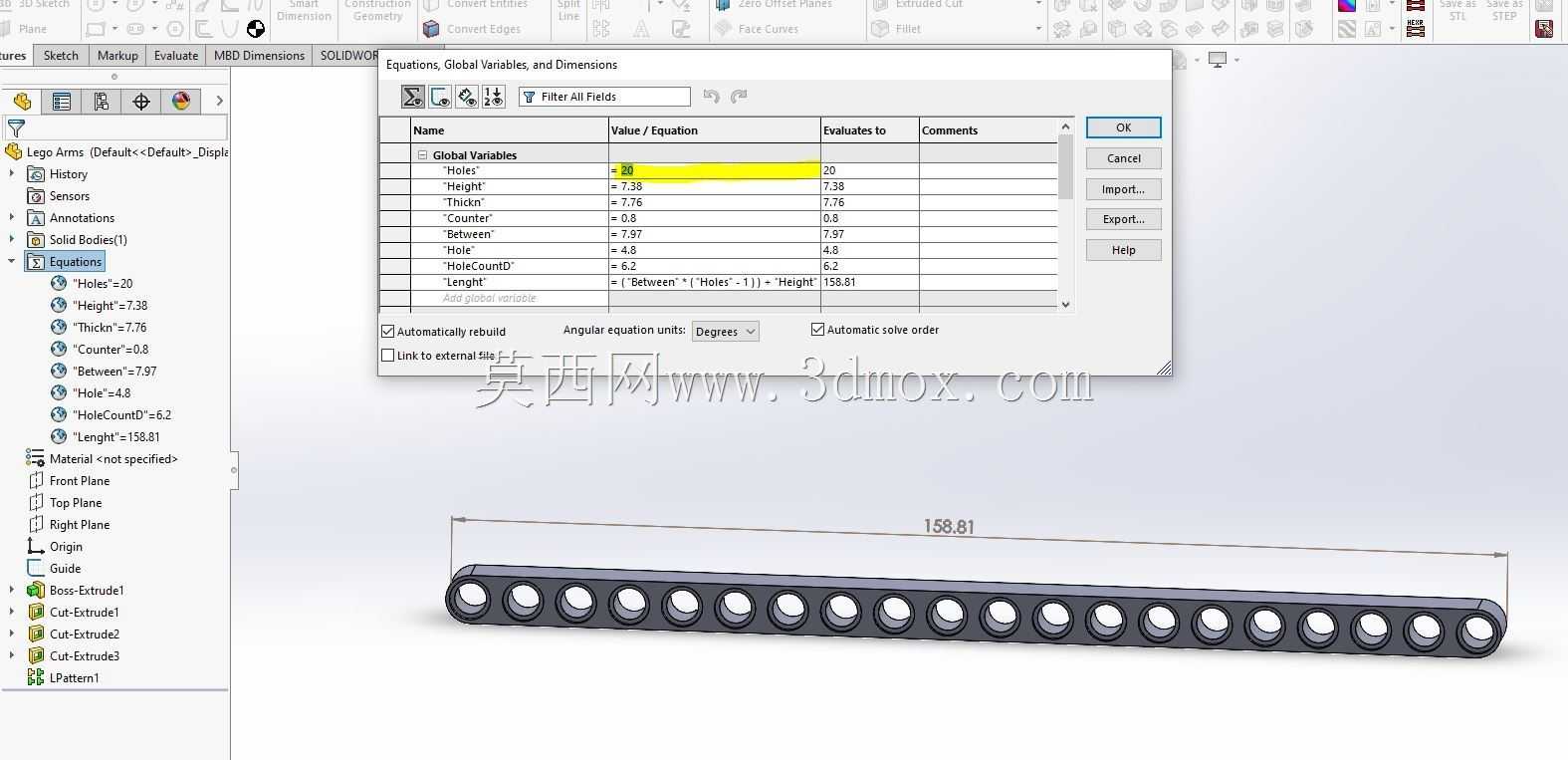

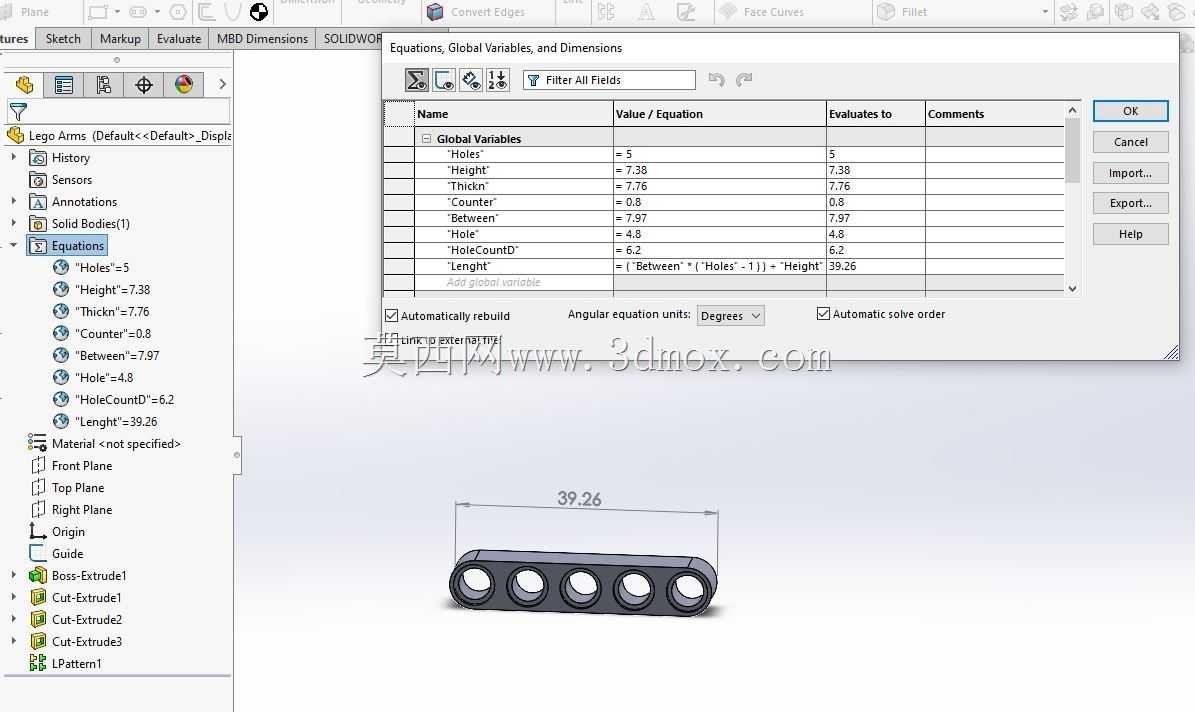

　　零件截面尺寸参考常规乐高技术臂的截面轮廓，设置合理的壁厚保证零件打印或注塑后的结构强度，避免拼接受力后出现弯折断裂；建模时先绘制零件的基础拉伸截面，再通过线性阵列特征生成通孔，将阵列的实例数与全局变量中的孔数参数绑定，同时将零件总长的尺寸方程式设置为孔数减一乘以孔间距，再加上两端的预留余量，端部的圆角尺寸也随零件截面尺寸做比例关联，避免修改参数后出现特征报错、几何错位的问题。外形尺寸方面，单孔状态下零件总长适配单铰接点的安装需求，孔数增加时总长随孔位线性增长，零件宽度、高度方向的尺寸保持固定，保证与配套积木的配合间隙稳定，安装边界上，零件上下表面为平整贴合面，可与其他块状积木实现面贴合拼接，通孔的内径尺寸匹配标准乐高销的外径公差，

　　插拔时松紧度适中，既不会出现松旷脱落，也不会因过盈量过大导致难以拆装。实际使用中，这类参数化零件能快速适配不同臂展需求的小型机械结构搭建，比如在桌面级分拣机械手的原型制作中，可根据舵机安装点位的间距快速调整臂体长度，无需重新绘制草图，在创客教学场景中，也能通过调整参数快速生成不同规格的零件，帮助学习者理解参数化建模的尺寸关联逻辑，掌握自顶向下的设计思路。零件的端部做了圆弧过渡处理，避免臂体摆动时与相邻零件发生运动干涉，孔位的同轴度公差控制在合理范围内，保证穿轴后多段臂体的转动顺畅，不会出现卡滞问题，零件的壁厚设置兼顾了轻量化与结构强度，采用PLA材料3D打印时，常规受力下不会出现明显形变，若用于负载稍大的场景，也可通过调整壁厚参数快速生成加强版本的零件。
