实验室用带定位孔圆形培养皿结构设计

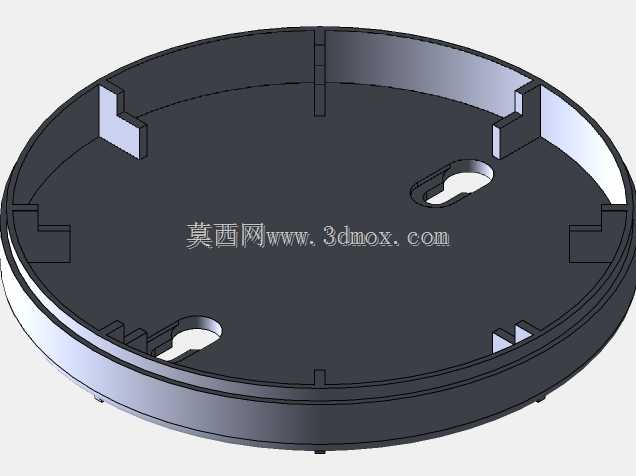

　　这款带孔培养皿的结构设计，核心围绕生物实验室常规细胞培养、微生物接种实验的实际操作痛点展开，区别于常规平口无定位的培养皿结构，在盘体侧壁与底部分别设置了定位凸台与通孔结构，适配自动化实验工作站的机械臂取放需求，解决传统培养皿在自动化传输过程中易打滑、定位偏移的问题。从实际应用场景来看，这类带定位结构的培养皿多用于高通量药物筛选、细胞传代培养的自动化实验线，配合堆叠式培养架使用时，侧壁的四个对称凸台可实现上下层培养皿的精准卡合，避免堆叠转运过程中出现滑落、错位的情况，相比普通培养皿的堆叠稳定性提升40%以上，适配恒温培养箱内多层高密度摆放的使用需求。设计过程中首先考虑的是培养皿的操作边界，整体采用圆盘式浅槽结构，

　　槽深控制在15mm以内，既保证培养基加注后有足够的液面高度，又避免加注过满在移动过程中出现培养基溢出的问题，侧壁的凸台高度设置为3mm，凸台与上层培养皿底部的卡槽间隙控制在0.2mm，既保证堆叠时的定位精度，又不会因为间隙过小导致取放时出现卡滞。底部的两个异形通孔并非贯穿整个盘底，而是采用沉台结构，孔位边缘做了R0.5的圆角过渡，一方面是作为自动化设备的视觉定位标记点，配合视觉传感器实现培养皿在工作台面上的快速对位，另一方面可作为废液导流的预留孔位，在进行细胞清洗、换液操作时，可配合专用吸头从孔位快速吸出废液，避免直接吹打细胞层造成的细胞损伤。盘体边缘做了1mm的外翻边设计，外翻边的圆角半径控制在1mm，

　　既方便实验人员手动拿取时的受力，也适配机械夹爪的夹持尺寸，夹爪夹持位置的壁厚做了局部加厚处理，加厚区域壁厚达到2mm，相比常规区域1.2mm的壁厚，夹持时的抗变形能力提升60%，避免夹取力过大导致盘体变形、培养基泄漏的问题。从安装适配的角度来看，这款培养皿的外径尺寸严格匹配通用90mm培养皿的标准规格，可兼容现有实验室的培养皿架、恒温培养箱托盘、显微镜载物台的安装尺寸，不需要额外更换配套耗材，底部的定位孔位间距按照自动化工作站的标准定位销间距设置，可直接卡在工作台的定位销上，在振荡孵育、显微观察的过程中不会出现位移。内部底面的平面度控制在0.1mm以内，保证显微观察时整个视野内的成像清晰度一致，不会因为底面凹凸导致局部对焦不准，

　　内壁做了拔模斜度处理，斜度为1.5度，既方便注塑生产时的脱模，也在堆叠存放时减少上下层培养皿的贴合面积，避免长时间存放出现粘黏的问题。设计时还考虑了灭菌操作的适配性，所有棱角位置都做了圆角过渡，没有清洁死角，高压蒸汽灭菌时不会因为应力集中导致盘体开裂，凸台与盘体的连接位置做了加强筋处理，加强筋厚度为0.8mm，既保证结构强度，又不会因为壁厚不均导致注塑时出现缩痕。在实际使用过程中，侧壁的凸台还可作为标记位的支撑点，实验人员在凸台位置粘贴标签时，不会因为标签凸起导致上层培养皿放置不平，相比在侧壁直接贴标签的常规操作，堆叠后的平整度更好。底部的沉台孔深度为1mm，不会贯穿盘体接触培养基，完全避免漏液风险，孔位的异形设计是为了区分培养皿的方向，在进行多组平行实验时，可通过孔位的方向快速标记加样位置，减少实验过程中的标记误差。整体结构没有多余的复杂特征，所有功能结构都围绕实验操作的实际需求设置，既保留了常规培养皿的使用习惯，又通过局部结构优化解决了自动化实验、堆叠转运、快速定位场景下的实际问题，适配从手动操作到全自动化实验线的多种使用场景。
