高精度马特皮托管流速测量传感构件

　　在流体流速与风压检测的工程场景中，皮托管是接触式测量领域应用极广的基础构件，从工业风道的风量标定、暖通系统的管网风压调试，到航空领域的空速校准、内燃机进排气道的流速测绘，都能见到这类构件的身影。这次建模的马特皮托管结构，完全围绕现场实测的安装边界与测量需求搭建，没有照搬标准件的通用参数，所有尺寸都取自现场在用构件的实测值，能直接适配多数常规管径的测量开孔需求。

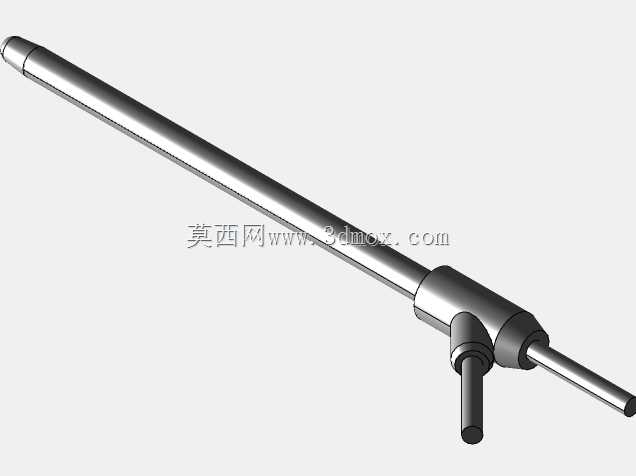

　　从结构设计逻辑来看，这款皮托管采用了经典的双腔同轴布局，长直探杆作为主体结构，前端迎流面开设总压取压孔，侧面垂直于流向的位置开设静压取压孔，两个独立腔室分别将总压与静压信号传导至尾部的侧出取压接头，通过外接差压测量仪表就能直接换算出测点位置的流体流速。探杆主体做了等径设计，表面粗糙度控制在满足流体顺滑通过的要求，避免探杆自身扰流对测量精度造成干扰；侧出的取压接头采用垂直于探杆轴线的布局，既方便现场快速插接取压软管，也能避免管路弯折对取压通路造成的堵塞或压损。

　　实际应用中，这类皮托管的安装有明确的边界要求：探杆插入管路后，总压孔必须严格正对流体来流方向，允许的角度偏差不能超过5度，否则会直接造成总压测量值偏低，最终流速计算结果出现明显误差。建模时特意保留了探杆的有效插入长度余量，能适配从100mm到600mm管径的圆形风道或管路测量需求，探杆根部的限位凸台结构，能在插入安装孔后直接卡接在管壁外侧，配合配套的锁紧螺母就能完成快速固定，不需要额外做焊接或复杂的密封处理，现场拆装调试的效率很高。

　　从功能特性上看，这款皮托管没有集成额外的信号处理元件，属于纯机械结构的取压传感构件，只要取压通路保持通畅，就能长期稳定工作，不存在电子元件老化漂移的问题，适合在高温、高粉尘的恶劣测量场景下使用——比如锅炉烟道的烟气流速测量、除尘系统的管网风量平衡调试，只要定期清理取压孔的积灰堵料，就能长期维持测量精度。建模过程中特意还原了探杆与取压接头的连接过渡结构，这个位置做了圆弧过渡处理，既避免了直角结构造成的应力集中，也能减少安装时探杆弯折的风险，毕竟现场安装时经常需要探杆穿过较厚的保温层，过渡位置的结构强度直接影响构件的使用寿命。

　　很多刚接触流体测量的结构工程师容易忽略皮托管的安装前后直管段要求，实际上不管精度等级多高的皮托管，安装位置的上游如果有弯头、变径、阀门这类扰流构件，必须预留至少5倍管径的直管段，下游也要预留2-3倍管径的直管段，否则流场紊乱会让测量值完全失去参考意义。这次建模的皮托管探杆长度设计，也充分考虑了直管段不足时的多点测量需求，探杆上预留了深度标记位，现场可以通过调整插入深度，完成同一截面不同点位的流速测量，通过多点取平均值的方式降低流场不均带来的测量误差。

　　从外形尺寸的细节来看，探杆外径控制在常规8mm规格，适配工业现场最常用的10mm安装开孔，不需要专门定制开孔钻头，现场用普通手电钻就能完成安装孔加工；侧出取压接头的外径匹配常规6mm内径的橡胶取压管，插接后能依靠橡胶管的自身弹性实现密封，不需要额外的密封件或卡套结构；探杆头部做了圆弧收边处理，既避免安装时尖锐边缘划伤操作人员，也能减少头部扰流对静压取压孔的干扰。整个结构没有多余的装饰性设计，所有几何特征都服务于测量功能与安装便利性，完全符合工业测量构件的设计逻辑，不管是用于教学演示的流体实验装置搭建，还是工业现场的测量系统选型参考，或是三维建模练习的机械结构参考，都能提供准确的结构参照。
