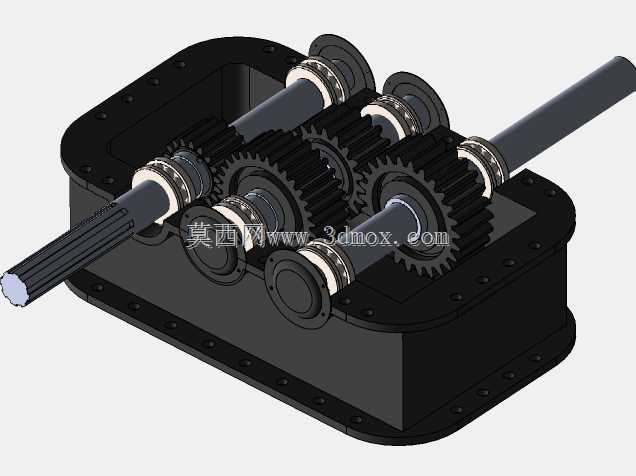

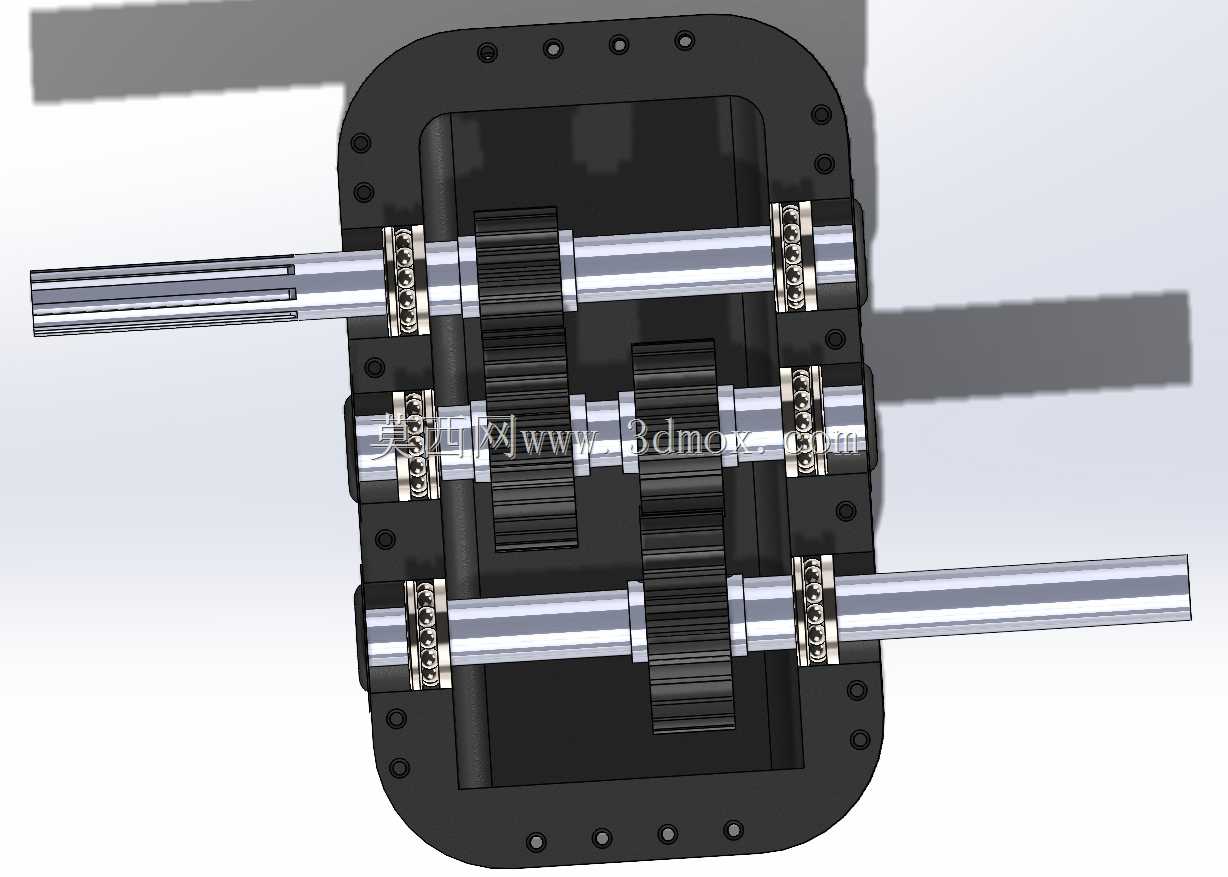

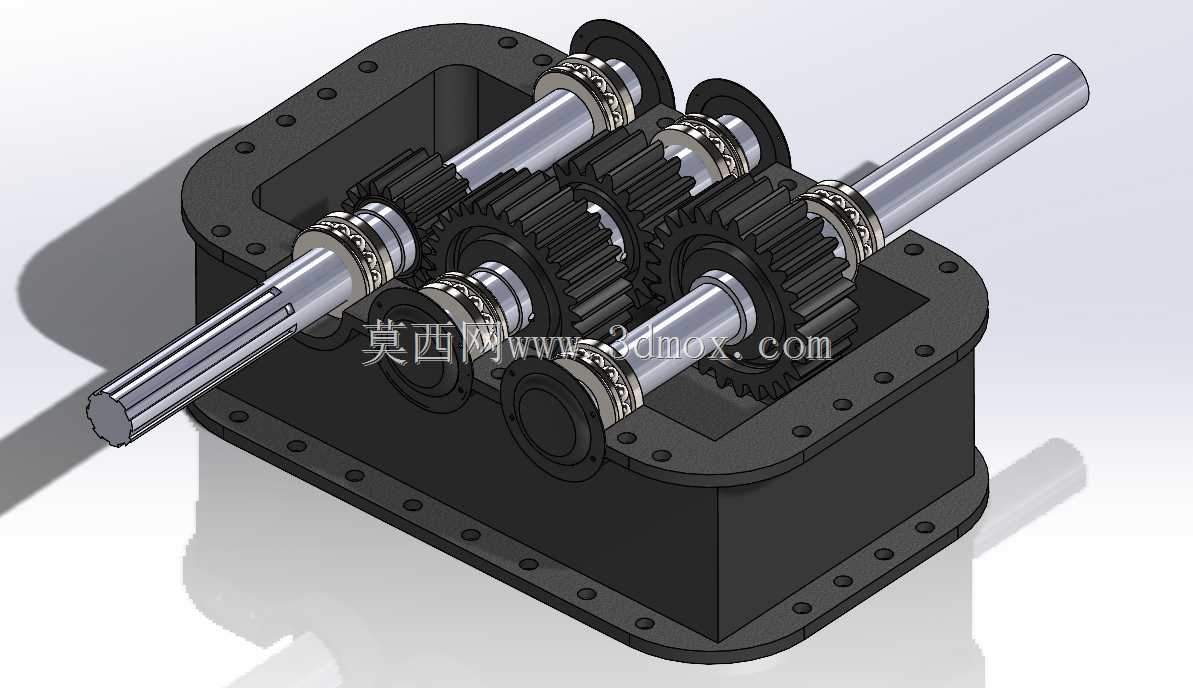

车床主轴传动齿轮箱内部结构展示

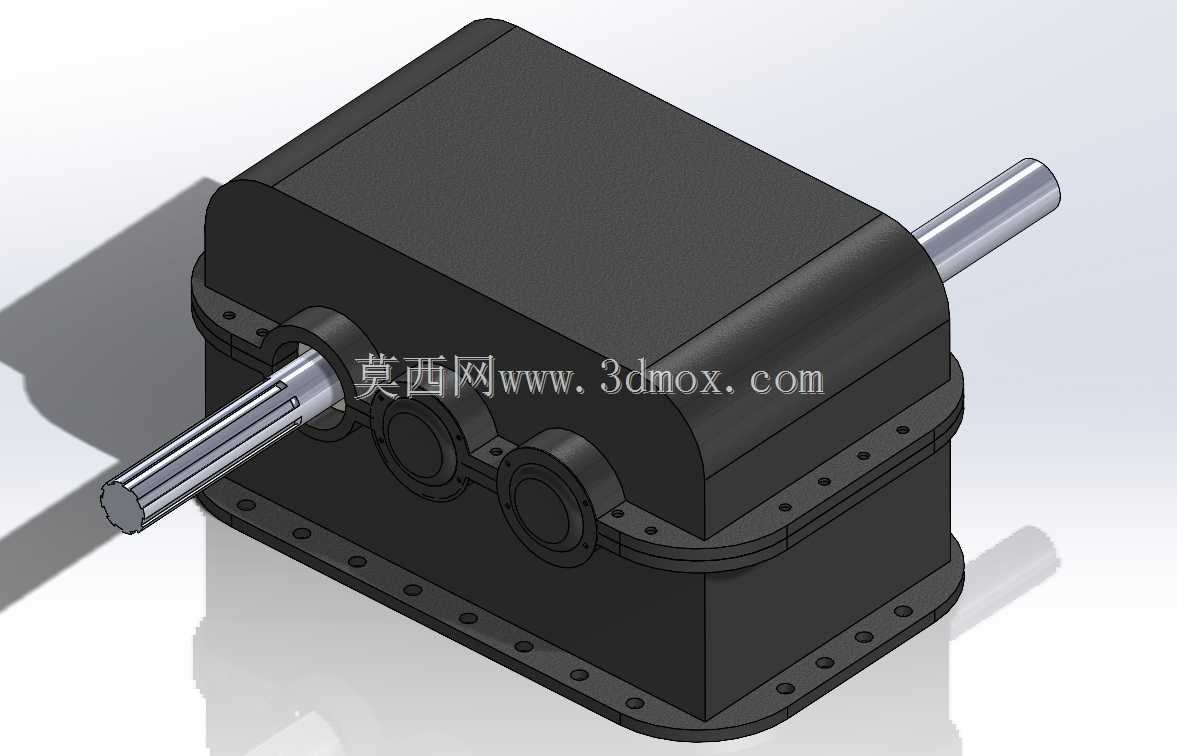

　　这款齿轮箱是卧式车床主传动系统的核心变速部件，主要承担主轴转速切换、扭矩传递的核心功能，适配普通卧式车床的主轴箱安装空间，可实现多档位转速输出，匹配不同材质工件的车削加工需求，不管是45号钢的粗车重切削，还是有色金属的精车高速加工，都能通过内部齿轮组的啮合切换输出对应转速与扭矩。从结构设计来看，箱体采用剖分式铸铁壳体，上下箱体结合面加工有定位销孔与螺栓连接孔，保证装配后的同轴度与箱体刚性，箱体内壁设置有多道加强筋，既可以提升箱体的抗振性能，避免切削过程中传动系统产生共振影响加工精度，也能为内部轴承提供足够的支撑刚度。内部轴系采用平行轴布置方案，三根传动轴平行安装在箱体轴承座孔内，每根轴上都通过平键固定有不同模数、齿数的变位齿轮，

　　齿轮之间通过滑移齿轮的轴向移动实现不同齿数比的啮合，从而输出不同的传动比，所有轴的支撑位置都配置了深沟球轴承与推力轴承组合，既可以承受齿轮传动产生的径向载荷，也能抵消斜齿轮啮合或者轴向进刀产生的轴向力，轴承端盖采用透盖与闷盖组合，伸出轴位置配置有毡圈密封结构，避免箱体内润滑油泄漏同时阻挡外部切削碎屑、灰尘进入箱体内部。设计过程中优先考虑了传动平稳性，所有齿轮都采用渐开线齿形，齿面经过高频淬火处理提升耐磨性，齿轮啮合侧隙控制在合理范围，既避免传动卡滞也减少反向间隙，保证主轴传动的精度保持性。安装边界方面，箱体底部设置有与车床床身匹配的安装定位凸台与螺栓过孔，输入轴端预留了与皮带轮连接的轴伸长度与键槽，

　　输出轴端可直接连接车床主轴卡盘连接结构，箱体顶部设置有注油孔与油标观察孔，方便日常维护时检查润滑油液位、补充润滑油，箱体底部设置有放油螺塞，可定期更换箱体内的润滑油。在实际车间应用场景中，这类齿轮箱直接决定车床的加工范围与加工效率，合理的齿轮组配比可以覆盖从低转速大扭矩的端面车削、螺纹切削，到高转速的外圆精车、端面光整加工的全工况需求，轴系的同轴度设计、齿轮的精度等级直接影响主轴的径向跳动与轴向窜动，最终反映到工件的加工表面粗糙度与尺寸精度上。建模过程中完整还原了内部所有零件的装配关系，包括齿轮与轴的键连接、轴承与轴及箱体孔的过盈配合关系、滑移齿轮的拨叉槽位置、密封件的安装沟槽尺寸，

　　所有配合面的尺寸公差都按照机械设计手册的推荐值选取，可直接用于车床主传动系统的结构参考、教学演示或者改装设计的结构校核，能帮助设计人员快速理解车床主轴箱的传动逻辑与装配要点，也可作为机床维修时的零件测绘参考依据，避免拆卸后零件装配错位导致的传动故障。
