皮托管安装支架流体测速配套结构

　　这套结构围绕管道内流体参数实测的现场需求展开，核心是把细长测速探杆稳定固定在风管、烟道或者工艺管道壁面，让探头端部能够伸入流场指定位置，同时承担探杆定位、接口密封和侧向引压通路的作用。现场做风量标定、烟道流速排查或者暖通管网平衡调试时，皮托管不能悬空塞入管道，既需要保证探杆轴线和来流方向保持规定夹角，也要避免杆体在高速气流下发生颤振，安装支架正是解决这一固定问题的配套构件。

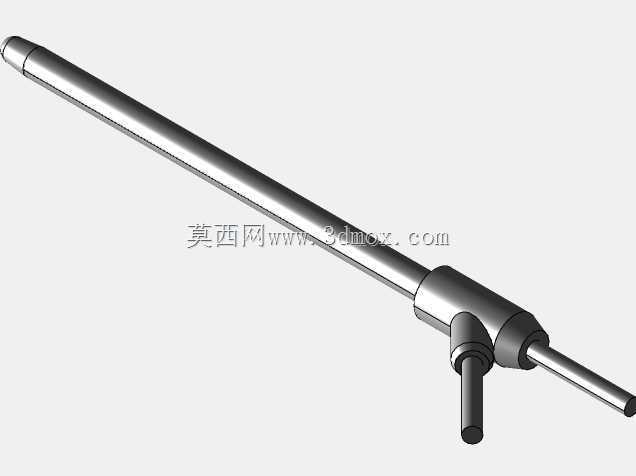

　　从结构组成看，长直主探杆沿管道径向穿入，中段的块状基座贴合管壁外侧，承担主要承载；基座侧向引出的短管对应压差引出通路，皮托管的全压和静压信号通过独立通道向外传递，后端再接压差仪表即可换算流速。主杆末端保留细段伸出，既方便现场调整插入深度，也能在拆装时提供握持和对位位置。整体没有复杂曲面，加工以圆棒车削、块体铣削和焊接装配为主，适合小批量定制加工。

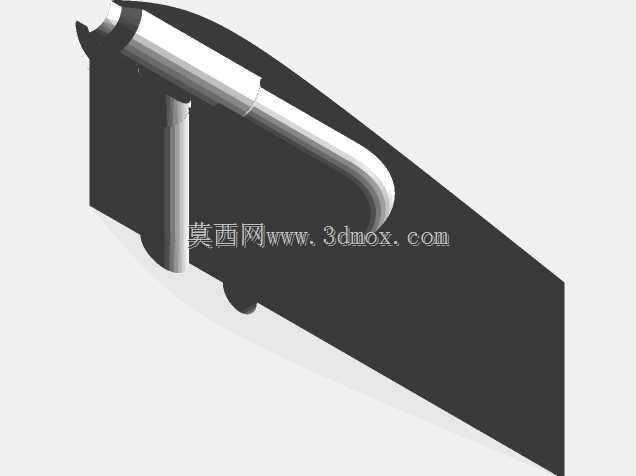

　　设计这类支架时，首先要确定探杆插入深度。管道内测速通常需要把探头布置在代表性测点，例如风管直径方向的多点测速位置，因此主杆有效长度要覆盖管道半径甚至更大尺寸，并在杆体上预留深度刻度或定位台阶，避免插入过深导致探头碰到对侧壁面，或插入过浅只测到边界层低速区。基座与管壁的结合面需要根据现场管道形式处理：圆形风管上使用时，可配合焊接底座、法兰盘或者抱箍压板；矩形风道上则可直接配安装板，通过螺栓压紧密封垫，防止高压风管漏风或者含尘烟气外逸。

　　侧向引压接口的方位和管径需要配合后续软管或铜管布置，接口中心高度不能紧贴管壁，要留出扳手空间和软管弯曲半径。主探杆与基座之间的连接必须保证刚性，若采用焊接，需控制焊后变形，防止长杆弯曲造成探头偏斜；若采用螺纹锁紧，则要在基座上设置锁紧螺母或顶丝，便于在实测中调整插入深度后再固定。探杆外露段不能过长，否则在气流脉动明显的除尘管道、锅炉烟道中容易产生振动，影响压差读数稳定性；必要时可在管壁外侧增加辅助支撑点。

　　安装边界方面，三维布局时需要核对管道外壁到周边设备、护栏和平台的净距，保证人员能够将长杆从侧向装入并连接引压管。对于高温烟气场景，基座到测压仪表之间应保留足够长度的引压管散热段，支架材料也要按温度和腐蚀环境选择；对于含尘气流，探杆直径和端部结构还要考虑防堵塞需求，预留吹扫接口位置。模型中各段圆柱同轴关系、侧接口与主杆的相贯位置、基座端面贴合范围都清晰表达，结构工程师可在此基础上调整杆长、基座厚度和接口规格，直接用于管道测速工装的设计校核与加工出图。
