V型六缸内燃发动机结构三维建模

　　在乘用车、轻型商用车以及小型通用动力设备的动力配套场景中，V型六缸发动机始终是兼顾动力输出平顺性与整机布置紧凑性的核心选择，这类动力单元通过将六个气缸分为两列呈V型夹角布置，相比直列六缸机型大幅缩短了整机轴向长度，能更好适配前置后驱、横置四驱等多种整车机舱布局，也能在有限的机舱空间内预留出散热系统、进排气附件以及悬置结构的安装空间。从实际使用场景来看，这类发动机既可以作为中高端乘用车的核心动力源，覆盖日常通勤、高速巡航以及大负荷爬坡等全工况动力需求，也可经过适配改造后作为小型工程机械、固定动力机组的动力核心，驱动液压泵、发电机等附属作业装置。

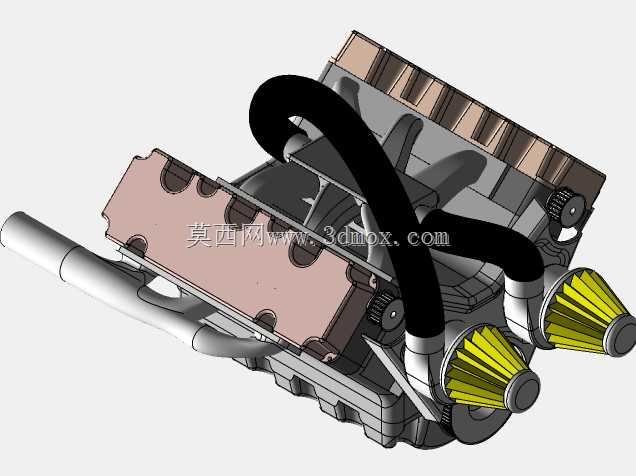

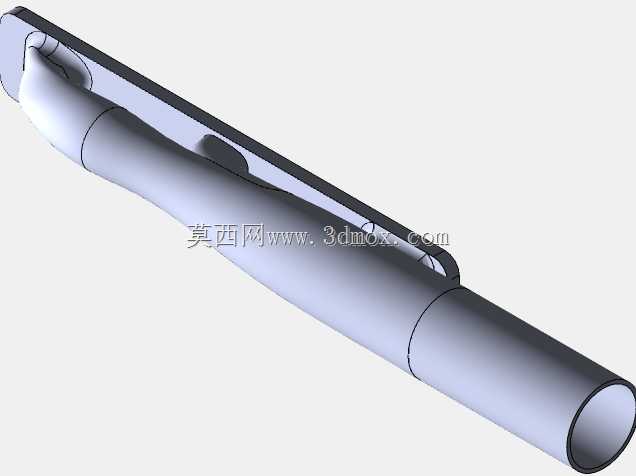

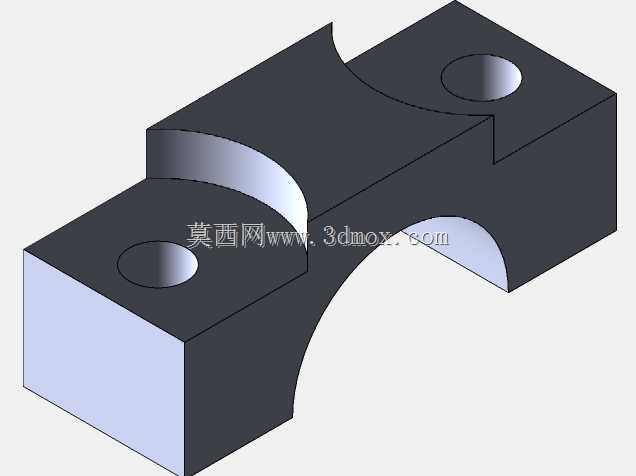

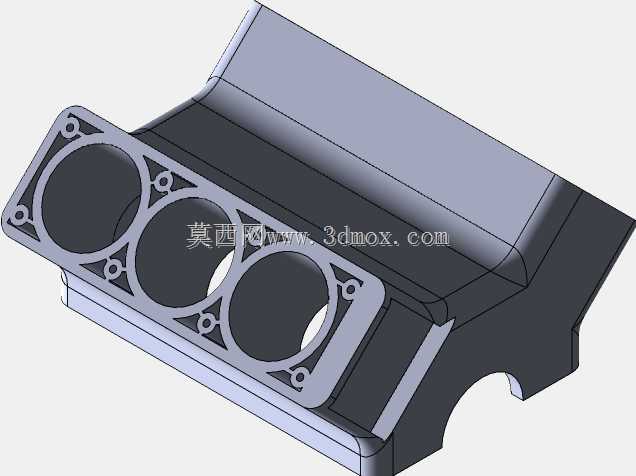

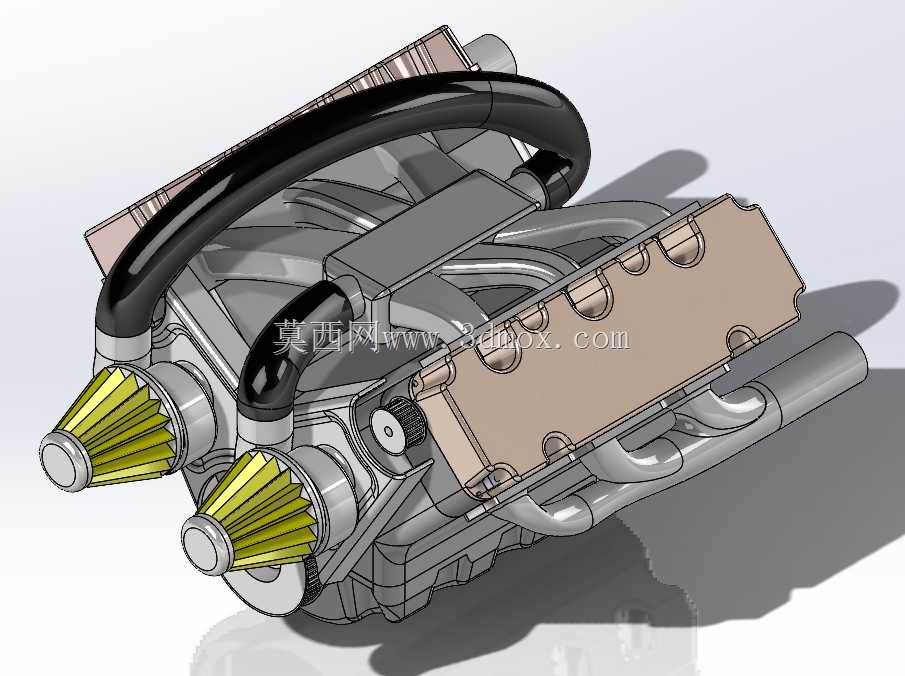

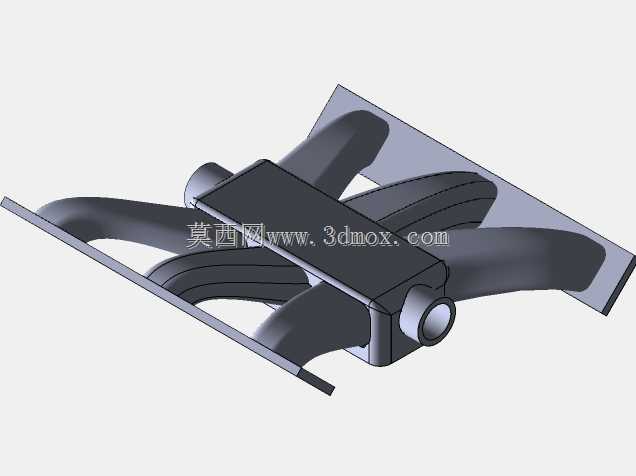

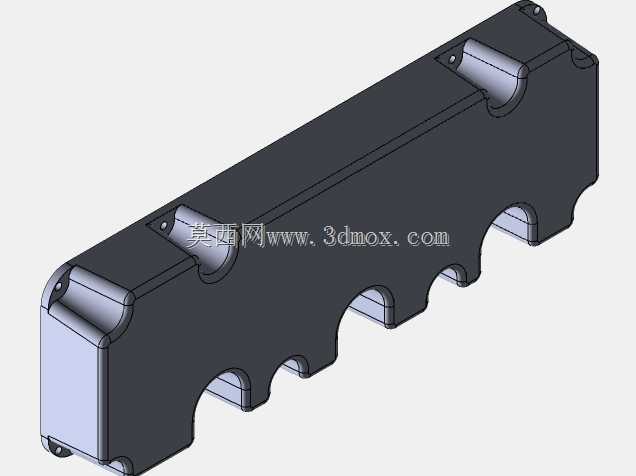

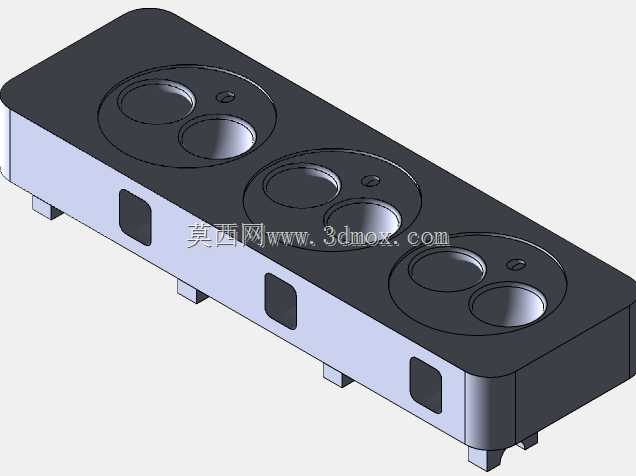

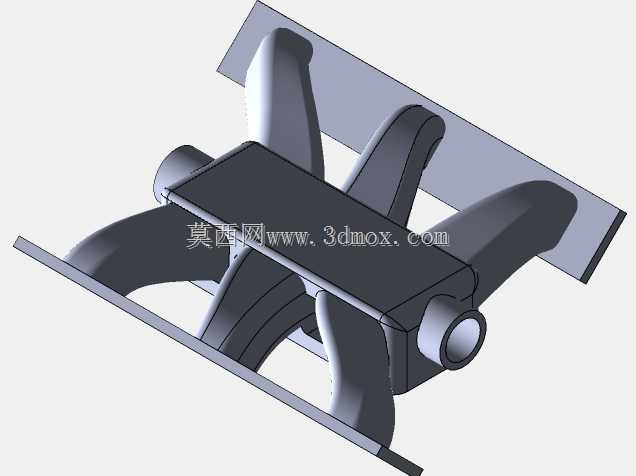

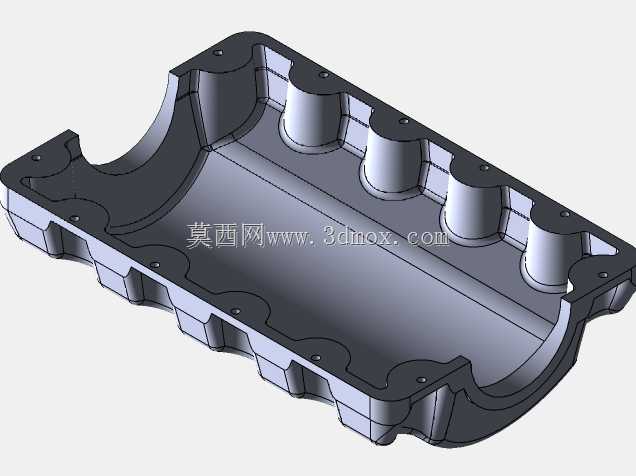

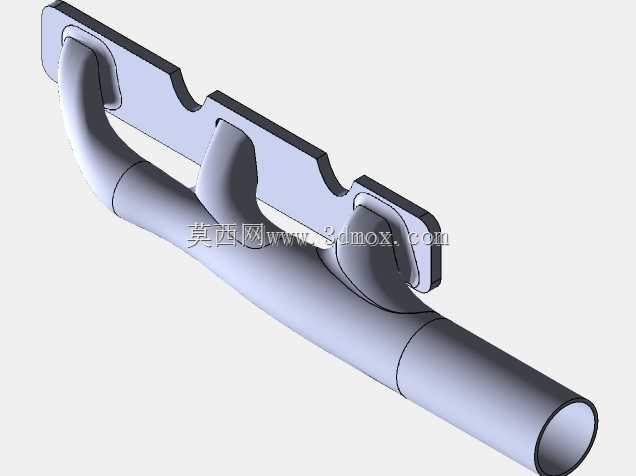

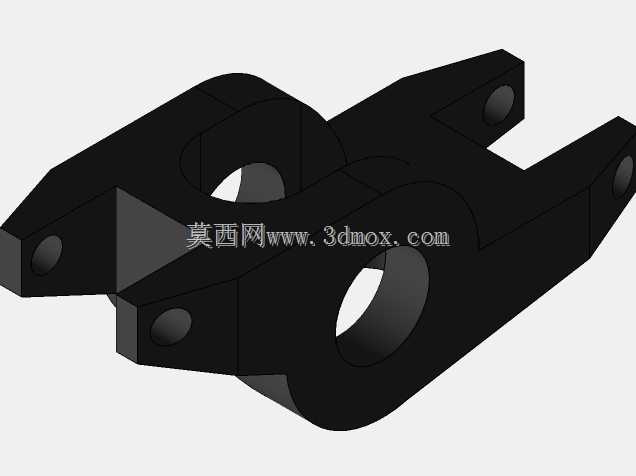

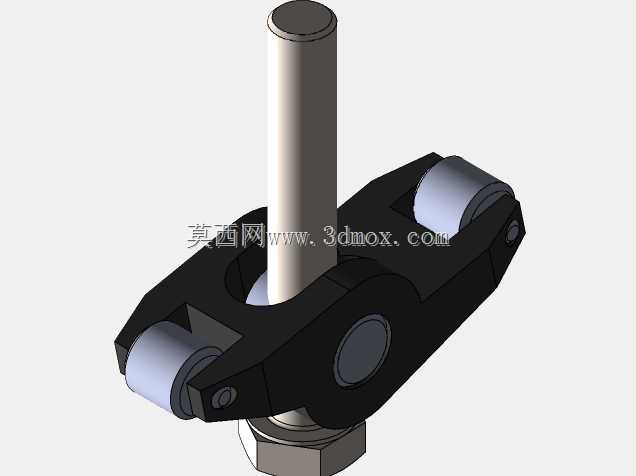

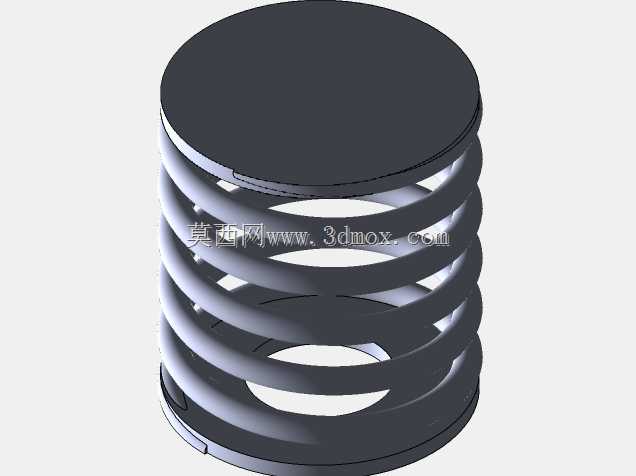

　　本次建模完整还原了V6发动机的核心结构组成，首先是缸体与缸盖部分，两列气缸的夹角按照主流量产机型的通用角度设定，缸体内部预留了曲轴安装的主轴承座位置，每列气缸的缸盖集成了进排气道、火花塞安装位以及冷却水道的走向结构，建模时严格按照实际装配关系预留了缸垫的安装间隙，避免后续装配仿真中出现干涉问题。进排气系统部分，可见的进气歧管采用等长流道设计，保证各气缸的进气效率一致，排气歧管则采用分支汇总结构，兼顾排气顺畅度与机舱内的热管理空间，外露的黑色管路为曲轴箱通风管路，连接气门室罩与进气系统，实现曲轴箱窜气的闭环回收，建模时还原了管路的弯折半径与固定卡扣的安装位置，符合实车的管路布置规范。

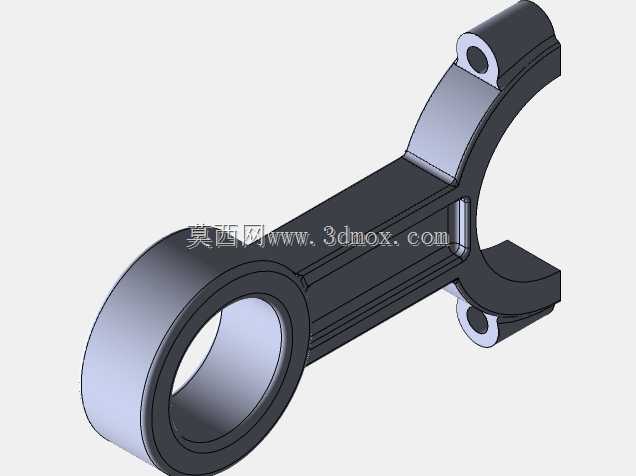

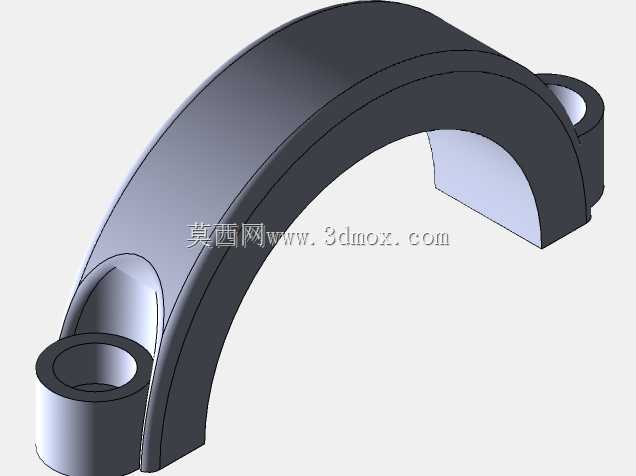

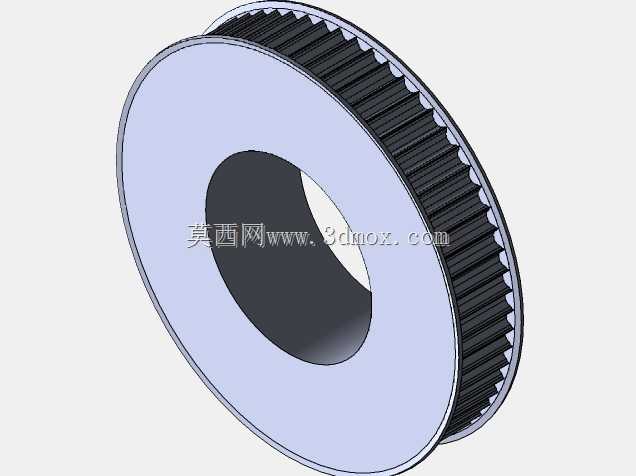

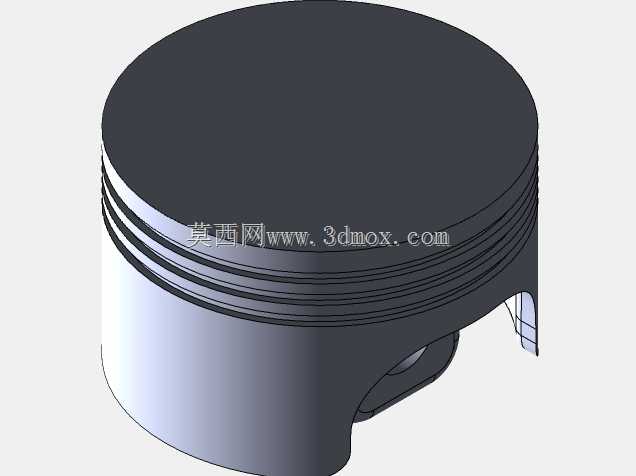

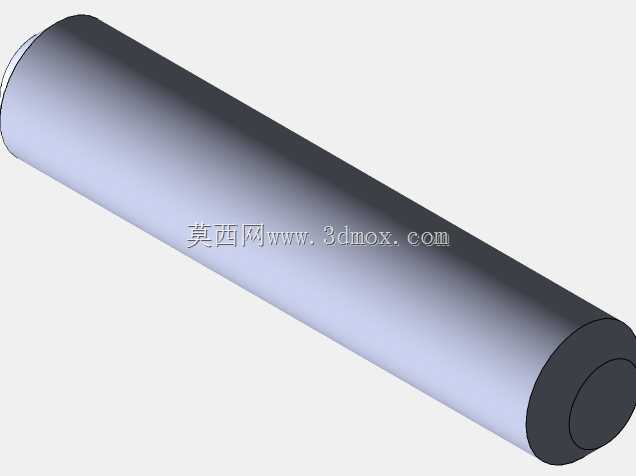

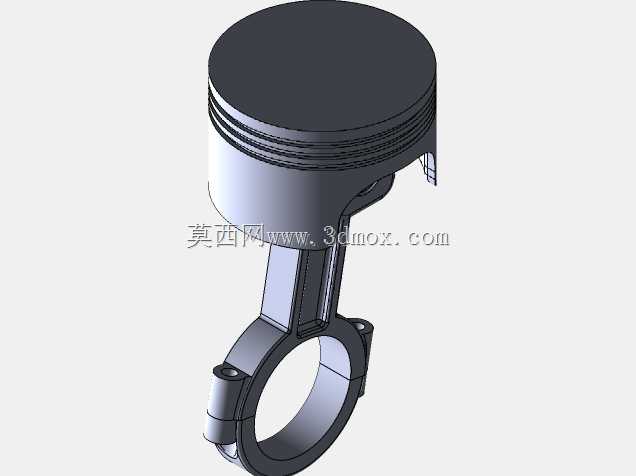

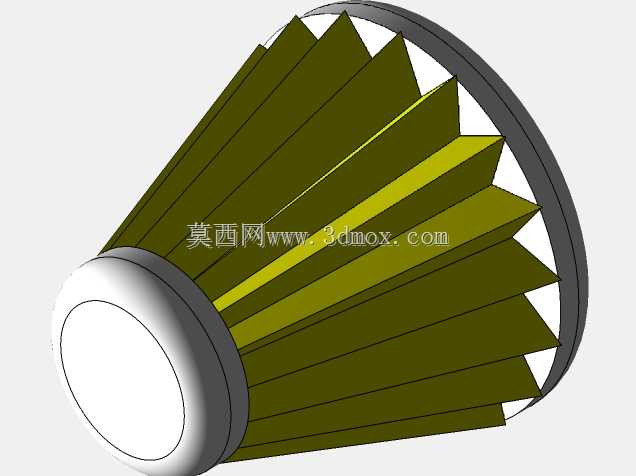

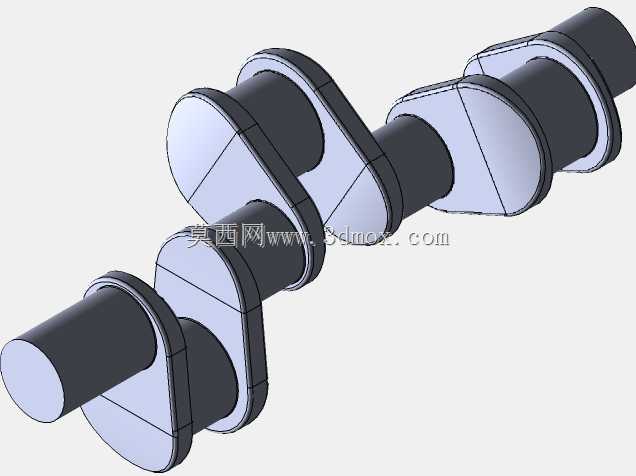

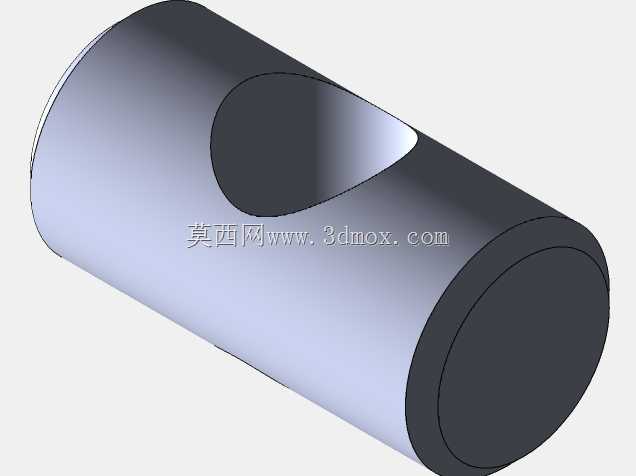

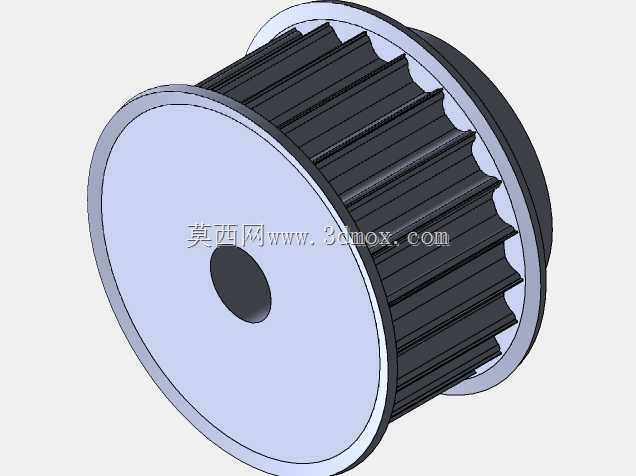

　　前端的齿轮结构为正时传动系统与附件驱动的输出端，两个锥齿轮结构对应分电器或者机油泵的驱动接口，建模时还原了齿轮的模数、齿形参数以及啮合间隙，保证传动结构的运动仿真可以正常运行。曲柄连杆机构作为发动机的核心运动部件，建模时按照V型发动机的曲柄销布置逻辑，将六个连杆分为三组对应三个曲柄销，实现120度的均匀点火间隔，这也是V6发动机运转平顺性优于直列四缸机型的核心原因，活塞部分还原了活塞环槽、活塞销座的结构，可直接用于后续的运动学仿真分析。

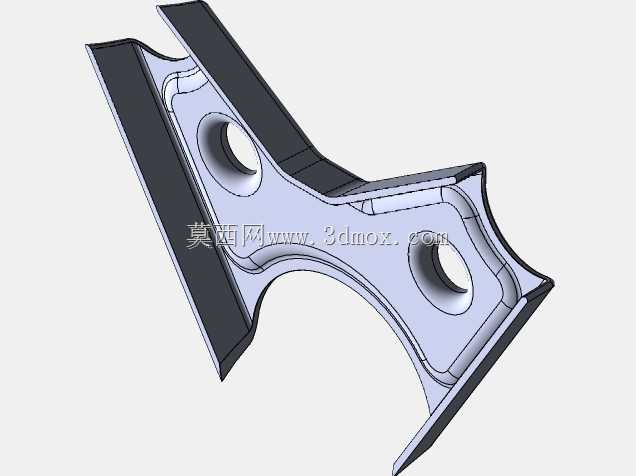

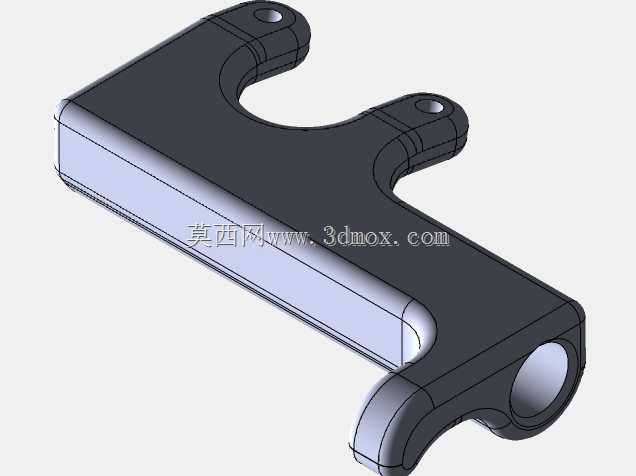

　　从安装边界来看，整机的外形尺寸按照主流3.0L排量V6机型的通用尺寸设定，长度方向控制在可适配横置前驱车型机舱的范围内，宽度方向预留了两侧排气歧管与机舱纵梁之间的安全间隙，高度方向则考虑了进气歧管与引擎盖之间的碰撞安全距离，整机的悬置安装点布置在缸体两侧的加强筋位置，与实车的悬置布置逻辑一致，可直接导入整车装配模型中进行机舱布置校核。油底壳部分采用湿式油底壳结构，深度满足常规行驶工况下的机油存储需求，同时预留了机油泵集滤器的安装位置，避免车辆倾斜时机油抽吸出现空程问题。

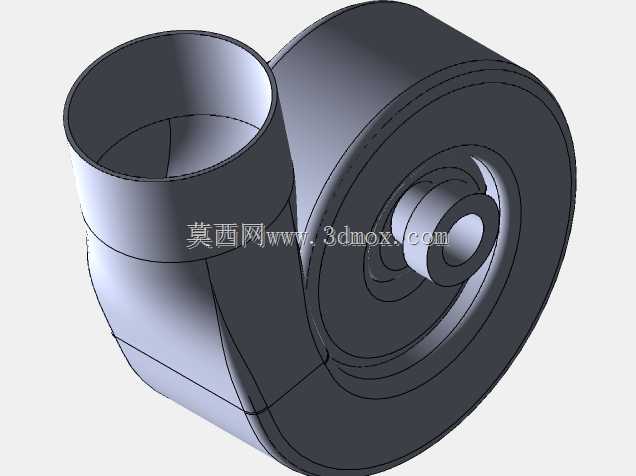

　　建模过程中优先保证各部件的装配逻辑正确，所有配合面均按照实际工程公差预留了合理间隙，运动部件之间不存在静态干涉，比如活塞在上止点位置时与气门的最小间隙满足发动机正时跳齿保护的安全要求，曲轴转动时连杆与缸体下沿不会出现剐蹭。对于外部附件的布置，比如发电机、空调压缩机、转向助力泵的安装位，均在缸体前端的附件轮系位置预留了安装凸台与螺栓孔位，可根据不同的配套需求拓展附件结构。冷却系统的水道在缸体与缸盖内部形成连通回路，建模时保留了水道的大致走向，可用于后续的冷却系统流场仿真分析，润滑系统的主油道从缸体主轴承座位置延伸至各凸轮轴轴承位，结构走向与实际机型保持一致。

　　在实际工程应用中，这类三维模型可用于新车型开发初期的机舱布置校核，提前验证动力总成与周边附件、车身结构的间隙是否满足设计要求，也可用于发动机维修培训的教具开发，通过拆解模型直观展示内部结构组成，还可作为高校机械类专业内燃机课程的教学案例，帮助学生理解V型发动机的结构原理与工作逻辑。相比直列六缸发动机，V6机型的整机高度更低，重心更靠近车辆前轴，能有效优化车辆的轴荷分配，提升操控表现，这也是很多性能车型选择V6动力的重要原因，建模时也特意还原了整机的重心位置分布，可直接用于整车动力学仿真中的动力总成质量参数输入。
