柴油发动机压力室特征凸轮墓碑铣削加工件

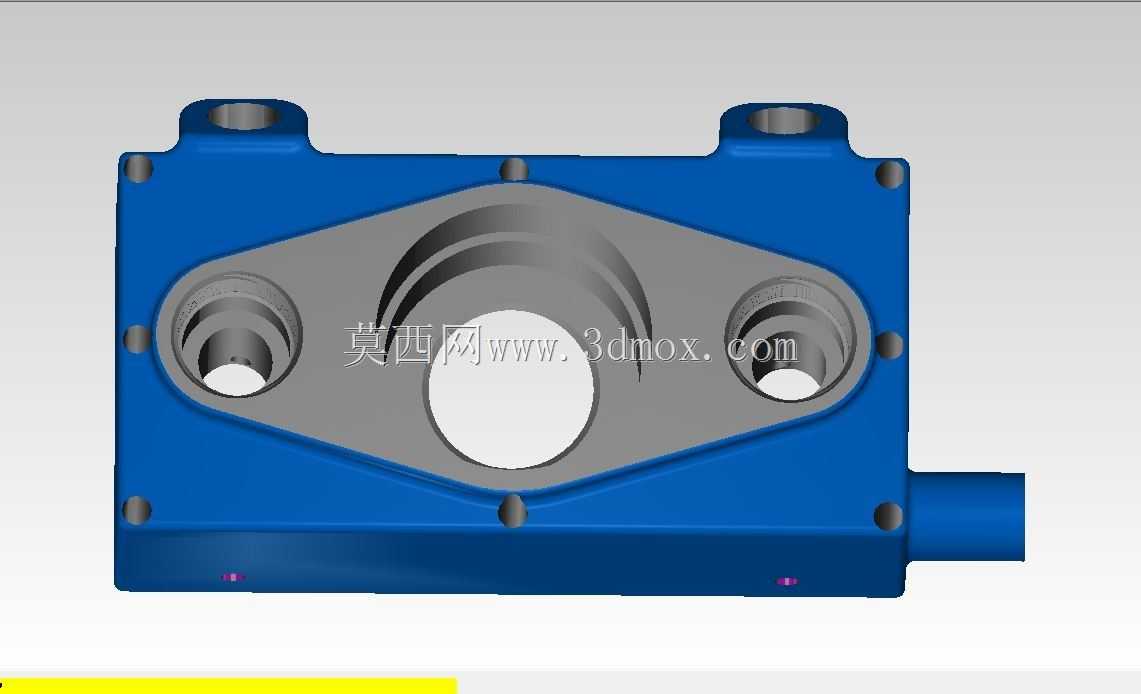

　　这款加工件是柴油发动机燃油供给系统中压力室的核心承载构件，配套特征凸轮机构完成墓碑式铣削工序的成型加工，主要应用在重型商用车、工程机械搭载的大排量柴油发动机上，承担高压燃油腔的压力承载、凸轮轴运动轨迹限位、油路密封对接的核心功能。从实际装机场景来看，该部件安装在发动机缸盖侧的高压油泵安装位旁，周边需要避让凸轮轴的回转空间、高压油管的走管路径、缸盖螺栓的安装沉孔，因此在外形设计上采用了非对称的块状基体结构，主体基体采用高强度铸铁材质，表面做蓝色氧化处理提升防锈能力，中间的凸轮配合区域采用磨削加工保证表面粗糙度，减少凸轮运转过程中的摩擦损耗。设计阶段首先要匹配特征凸轮的运动包络，中间的异形凹腔完全贴合凸轮的回转轮廓，预留0.

　　12mm的配合间隙保证凸轮运转时不会出现卡滞，同时凹腔周边的密封槽深度控制在1.8mm，配套耐油橡胶密封圈实现燃油腔的静密封，避免高压燃油出现渗漏。基体上的四个安装凸台分别对应缸盖上的M10螺栓安装位，凸台高度统一为8mm，保证安装时的贴合面平面度控制在0.05mm以内，避免安装后出现应力集中导致的基体开裂。侧面伸出的管路接口直径为16mm，直接对接高压燃油进油管，接口处的内孔粗糙度达到Ra1.6，保证管路密封锥面的贴合度。从加工工艺角度来看，该部件的核心加工难点就是中间凹腔的墓碑式铣削，加工时需要先完成基体的六面粗铣，打好所有安装孔的底孔，再通过五轴加工中心完成凹腔的成型铣削，

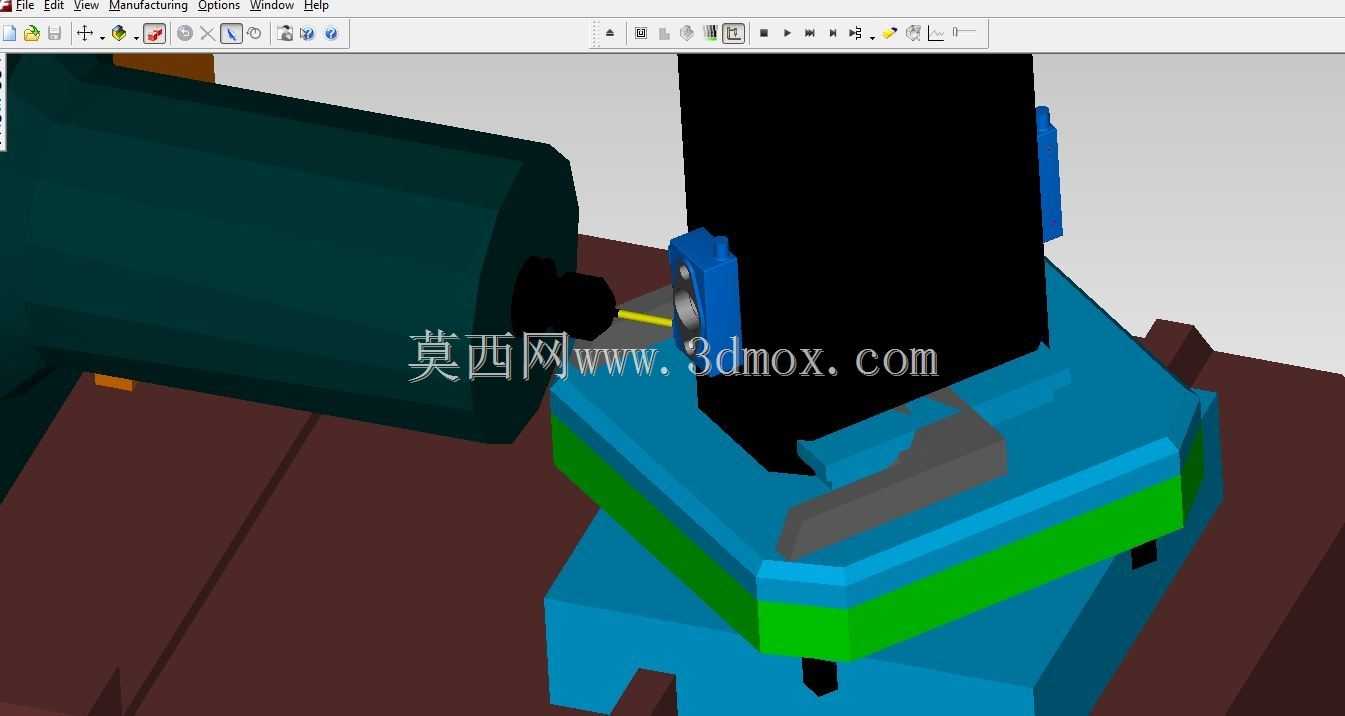

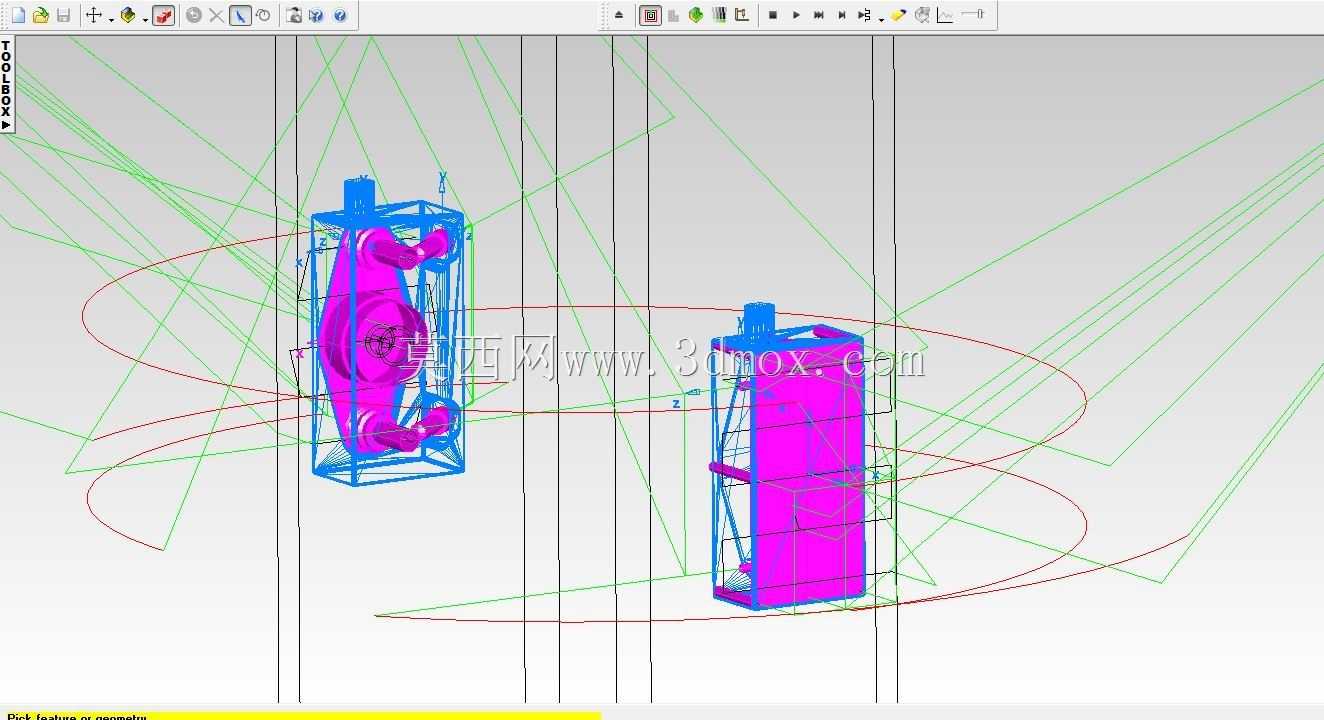

　　加工过程中需要通过Vericut仿真验证G代码的走刀路径，避免出现撞刀、过切的问题，同时要合理设置工作偏移量，保证凹腔的轮廓度公差控制在0.08mm以内，满足凸轮配合的精度要求。两个对称布置的凸轮轴衬套安装孔同轴度要求达到0.03mm，衬套压装后需要保证内孔的圆柱度，避免凸轮轴运转时出现偏磨。基体上的所有边角都做了R2的圆角过渡，避免热处理过程中出现应力集中，同时也减少装机过程中对操作人员的划伤风险。底部的两个定位销孔位置度公差控制在0.02mm，保证部件安装时的定位精度，避免出现安装错位导致的凸轮配合间隙异常。在实际使用过程中，该部件需要承受最高160MPa的燃油压力，因此基体的壁厚设计经过有限元仿真验证，最薄处壁厚不小于6mm，

　　在高压燃油的反复冲击下不会出现形变，保证压力室的容积稳定，从而保障发动机的燃油喷射精度，避免出现喷油压力波动导致的动力输出不稳、排放超标的问题。中间的大直径通孔为燃油压力释放通道，直径为32mm，孔口做倒角处理避免燃油流动时出现紊流，降低油路的压力损失。
