铣转机床五轴联动铣削曲轴加工装置结构

　　这套结构针对铣转机床的复合加工场景设计，核心解决曲轴类异形回转零件在一次装夹下完成多面铣削的工艺痛点，适配车间里中小批量曲轴件的精密加工需求，避免传统分序装夹带来的同轴度误差、找正时间损耗问题。从实际加工逻辑来看，整套装置的布局围绕铣转复合的运动逻辑搭建，主轴端的夹持结构采用自定心卡盘配合尾座顶尖的装夹方案，夹持行程覆盖常见小排量发动机曲轴、小型空压机曲轴的轴径范围，装夹时可通过尾座的伸缩行程调整夹持预紧力，既保证工件高速回转时的刚性，又不会因顶紧力过大造成曲轴细长轴段的弯曲变形。铣削执行端采用摆头结构设计，两个旋转轴的运动范围覆盖曲轴连杆颈、主轴颈、平衡块侧面的所有加工角度，无需二次装夹即可完成轴颈外圆铣削、平衡块侧面开粗、

　　油孔端面铣平的全工序加工，摆头的进给传动采用预压滚珠丝杠配合直线导轨，反向间隙控制在微米级，保证曲面铣削时的表面粗糙度符合工艺要求。设计过程中优先考虑了加工区域的排屑与防护逻辑，铣削头的外围设置半封闭的挡屑结构，可引导铁屑顺着斜面落入下方排屑槽，避免高速飞溅的铁屑刮伤机床导轨或传动部件，同时切削液喷嘴的位置对准铣刀与工件的接触区域，可在加工时持续冲除切屑并带走切削热量，减少刀具热磨损。安装边界方面，整套装置的底座采用整体铸铁结构，安装孔位匹配常见铣转机床的工作台T型槽间距，横向安装尺寸控制在机床工作台行程范围内，纵向不会超出机床的防护门开合边界，吊装时可通过底座上的四个起吊孔完成整体转运，无需拆分主轴、尾座与铣削头组件，

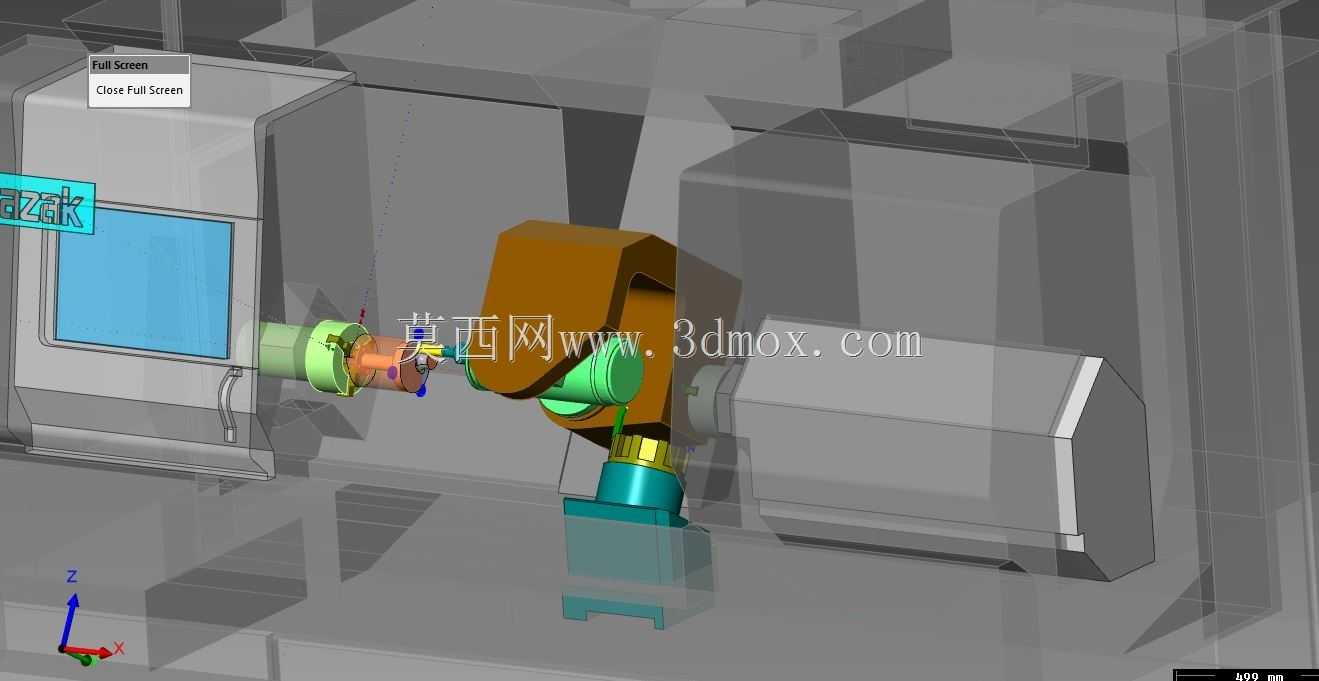

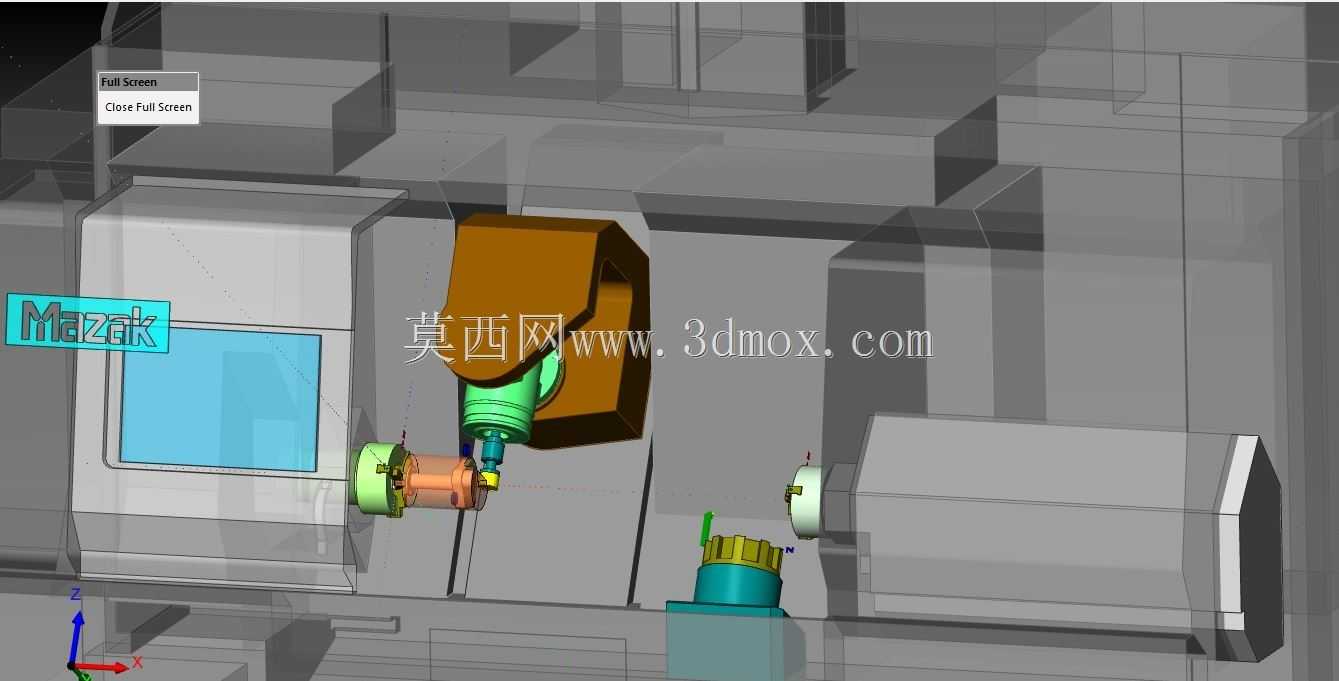

　　减少现场安装的调试工作量。从功能特性来看，这套结构可模拟完整的五轴铣削加工路径，验证加工过程中刀具与工件、夹具之间的干涉情况，提前排查后置处理输出的刀路错误，避免实际加工中出现撞机、过切问题；铣削头的刀具夹持接口采用通用标准规格，可适配不同直径的立铣刀、面铣刀，满足粗加工、半精加工、精加工的不同刀具装夹需求。在实际车间应用中，这类装置多用于曲轴新品的小批量试制环节，无需搭建专用生产线即可完成样件加工，大幅缩短新品的工艺验证周期，同时也可用于职业院校的五轴加工教学场景，直观展示铣转复合加工的运动逻辑与刀路生成原理，帮助学员理解多轴加工的坐标系转换、刀轴控制逻辑。结构设计时对运动部件的配重做了针对性优化，

　　摆头的两个旋转轴均配置了平衡缸结构，可抵消摆头自身重量带来的偏载力矩，减少伺服电机的负载波动，提升长时间连续加工时的运动稳定性；各轴的行程限位采用硬限位与软限位结合的方式，硬限位采用机械挡块配合行程开关，软限位在控制系统中设置行程阈值，双重防护避免轴超程造成的设备损坏。整套结构的刚性经过切削受力仿真验证，在最大切削参数下，主轴端的径向跳动量控制在工艺允许范围内，可满足曲轴件铣削后的尺寸精度与形位公差要求，加工后的曲轴轴颈圆柱度、各连杆颈之间的相位角误差均符合行业通用的曲轴加工技术要求。
