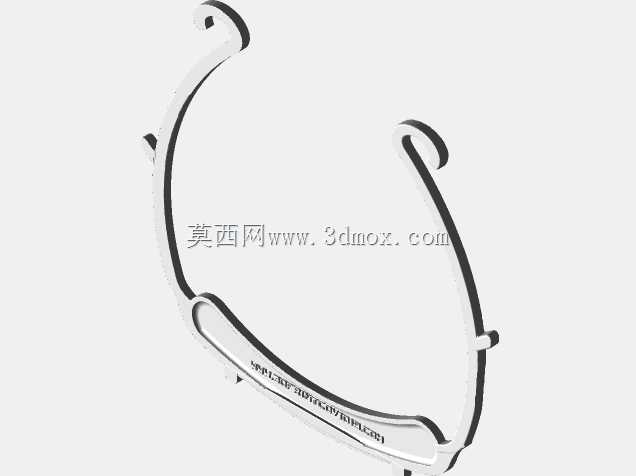

适配小尺寸光固化设备的防护面罩遮阳框架

　　在防疫防护装备的小批量定制生产场景中，光固化3D打印凭借成型精度高、表面质量好的优势，成为面屏类配件快速打样与小批量交付的核心工艺之一，而Form2这类桌面级光固化设备的成型幅面有限，常规尺寸的面罩遮阳框架往往无法适配其平铺堆叠打印的作业需求，容易造成成型空间浪费、单件打印成本偏高的问题，这款窄尺寸遮阳框架正是针对这一实际生产痛点做的定向优化设计。从实际使用场景来看，这类框架是一次性医用防护面屏的核心支撑结构，使用时需要搭配透明防护胶片，为医护、流调、卡口值守等一线人员提供面部飞沫、气溶胶飞溅的物理防护，框架本身需要贴合人体面部轮廓，在额头位置形成足够的支撑力，两侧的挂耳结构需要适配挂绳固定，同时不能对佩戴者的太阳穴、

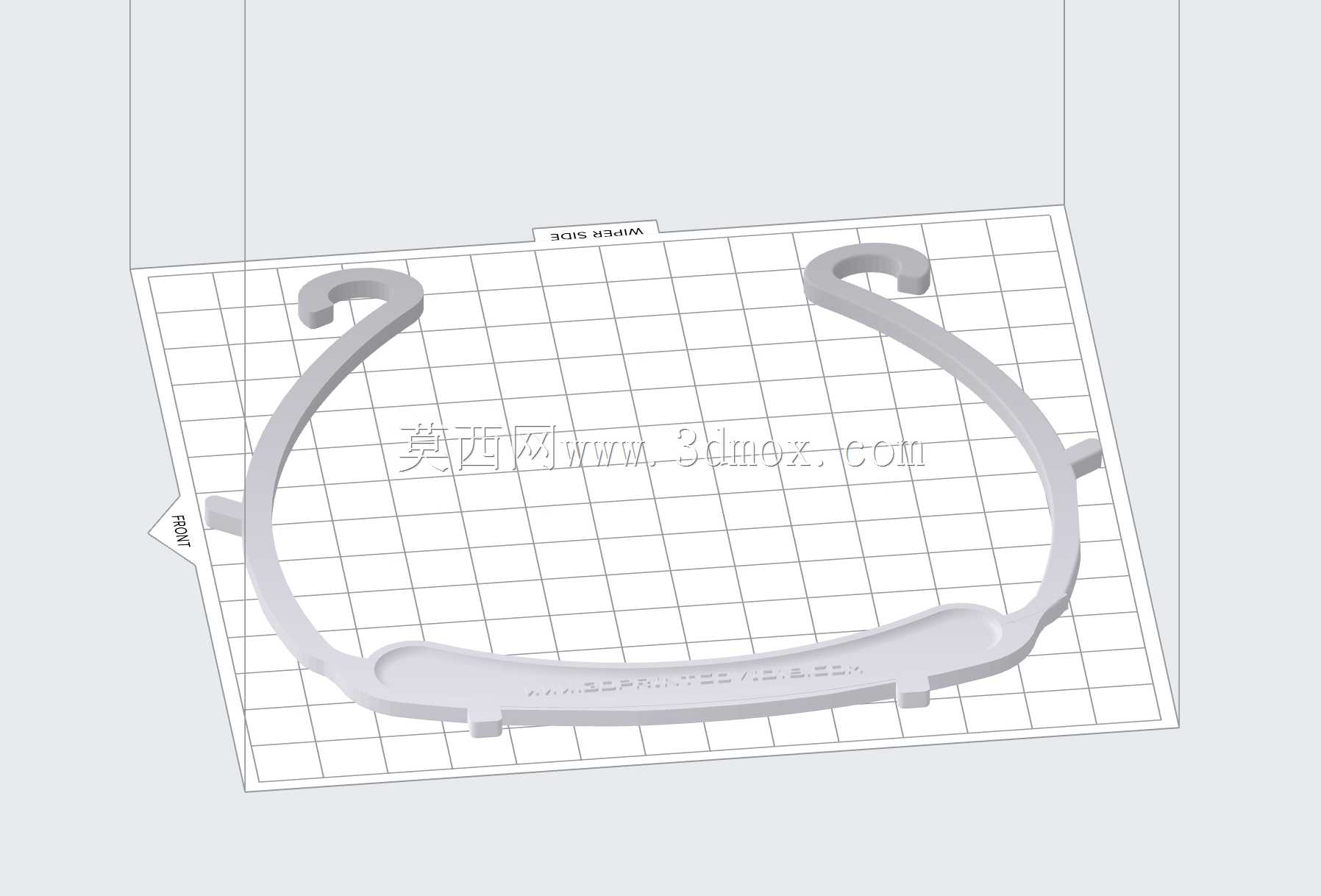

　　耳后位置造成过度压迫，保障长时间佩戴的舒适度。设计过程中没有改动原有胶片支架的配合点位，四个用于固定透明胶片的冲头配合位完全保留原有位置尺寸，这意味着现有量产的透明防护胶片、固定冲头配件都可以直接和这款框架适配，不需要额外开模生产配套配件，也不需要调整现有面屏组装的作业工序，能直接替换原有尺寸的框架投入组装线使用，最大程度降低了供应链调整的成本。框架整体的外轮廓尺寸控制在150mm以内，这个尺寸边界是经过反复核对Form2设备的有效成型幅面确定的，既可以在单成型平台上平铺更多件框架，也能适配flat and stack的堆叠打印模式，在Z轴方向上合理排布多层工件，充分利用光固化设备的成型空间，把单批次的打印产能提升近40%，

　　同时因为尺寸收窄后，工件的剥离力分布更均匀，打印过程中翘边、脱落的不良率也有明显下降。结构细节上，框架的额头支撑位做了贴合人体额骨弧度的曲面设计，支撑筋的厚度控制在1.8mm，既保证足够的结构强度，佩戴时不会因为轻微挤压出现形变导致胶片移位，也不会因为壁厚过大增加不必要的树脂消耗，两侧的挂耳位置做了圆角过渡处理，挂绳的穿孔位预留了2.5mm的间隙，适配常规的3mm宽弹性挂绳，挂耳的弯曲弧度经过反复调整，佩戴时挂绳的拉力会均匀分布在耳后区域，不会出现局部压强过大导致的压痕问题。框架的边缘位置全部做了0.3mm的圆角倒钝处理，避免打印后残留的层纹锐边划伤佩戴者皮肤或者刮花透明防护胶片，胶片固定位的卡扣结构做了0.2mm的装配预量，

　　安装胶片时不需要太大的按压力就能卡入到位，固定后胶片的张紧度适中，不会出现松垮下垂遮挡视线的问题，也不会因为张紧力过大导致胶片出现应力开裂。从打印工艺适配的角度来说，框架整体没有大角度的悬空结构，所有倾斜面的角度都大于45度，打印时只需要添加极少量的支撑，甚至在调整好摆放角度后可以实现无支撑打印，大幅减少后处理去除支撑的工作量，支撑去除后的痕迹只需要简单打磨就能处理干净，不会影响框架的外观和佩戴舒适度。在实际的临床测试场景中，这款小尺寸框架的防护覆盖范围完全满足医用防护面屏的标准要求，从额头到下巴的垂直防护距离、两侧到太阳穴的横向防护距离都符合相关防护规范，不会因为尺寸收窄出现防护盲区，同时因为整体重量比原有框架轻了约15%，长时间佩戴的负重感更低，更适合长时间值守的岗位使用。设计时还考虑了低温环境下的使用需求，选用常规的类ABS光敏树脂打印时，框架在零下10度的环境中放置2小时后依然能保持足够的韧性，不会出现脆裂的问题，适配冬季户外卡口、低温冷链作业场景的防护需求，框架的整体结构没有封闭的空腔，打印完成后残留的树脂可以顺利流出，不会出现空腔积料导致的固化不全、重量超标的问题，后处理的酒精清洗、紫外固化工序都可以按照常规光固化工件的流程操作，不需要调整后处理工艺参数。
