四并联呼吸机管路气流分配集成装置

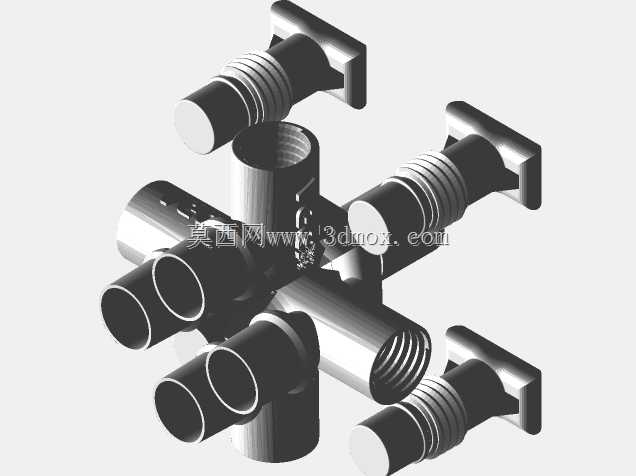

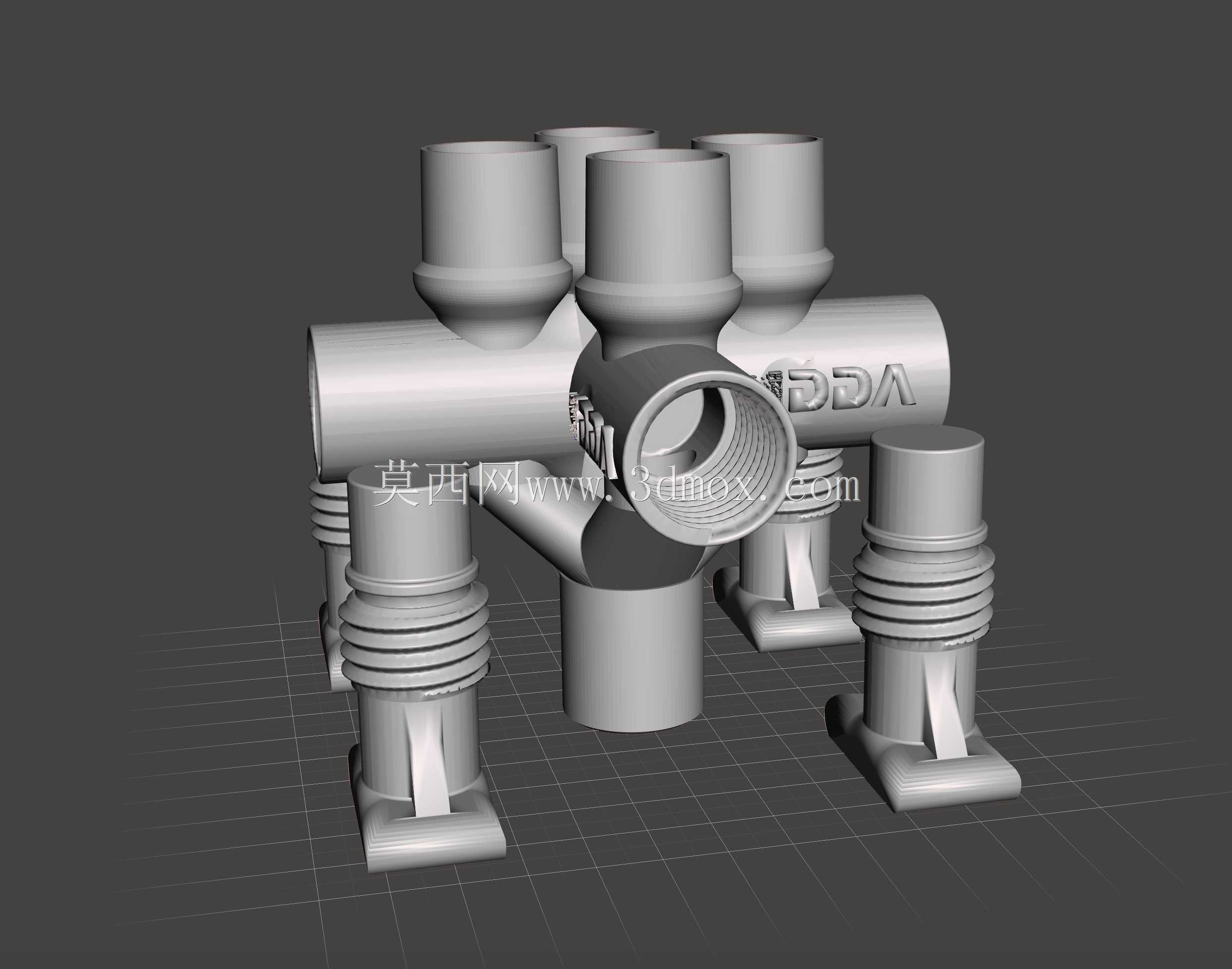

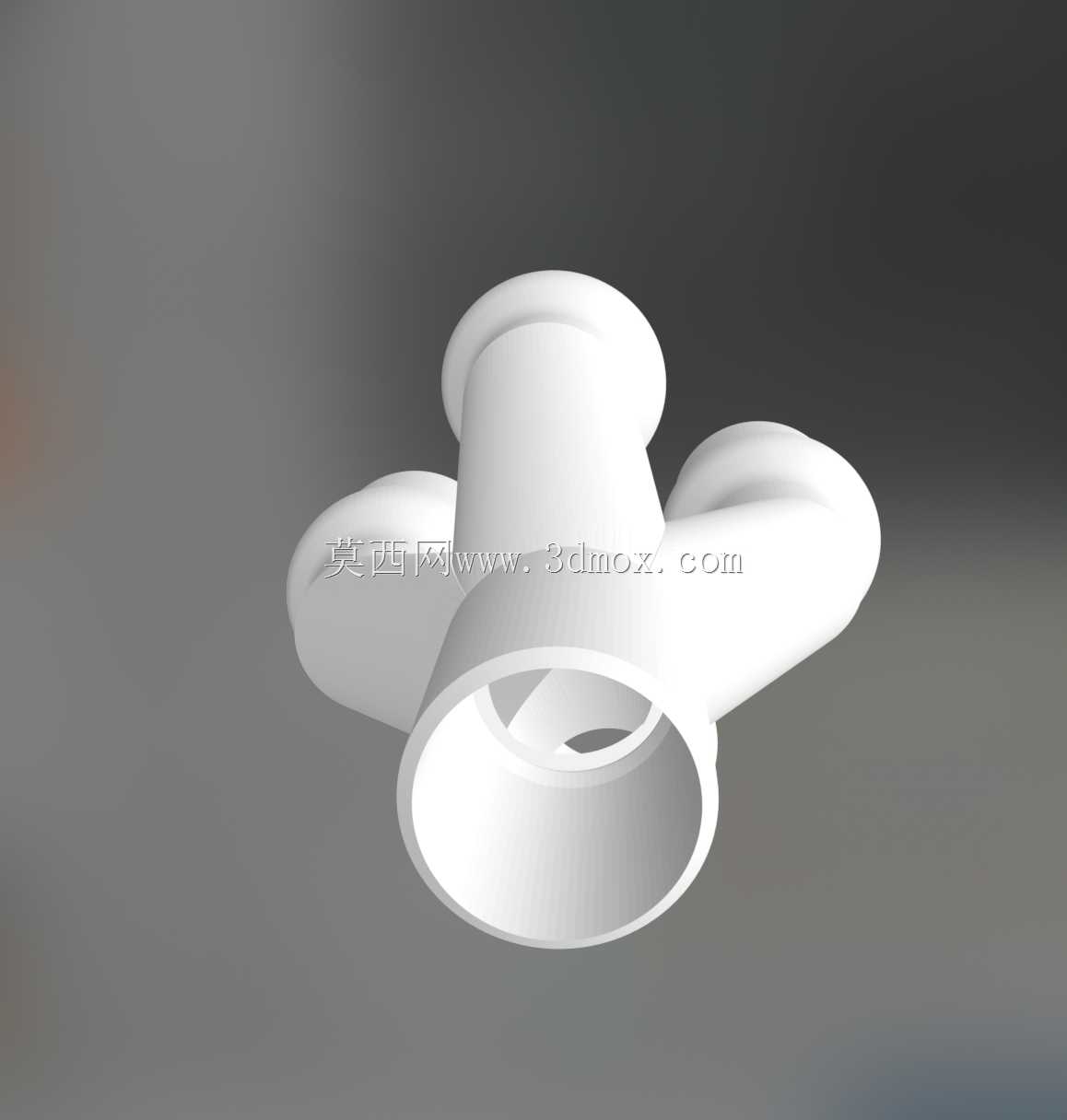

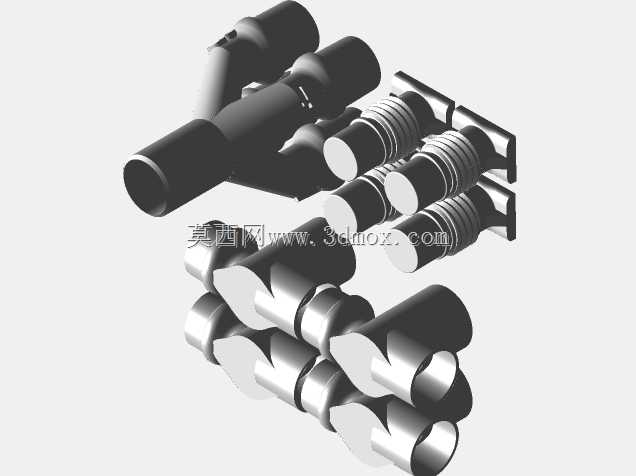

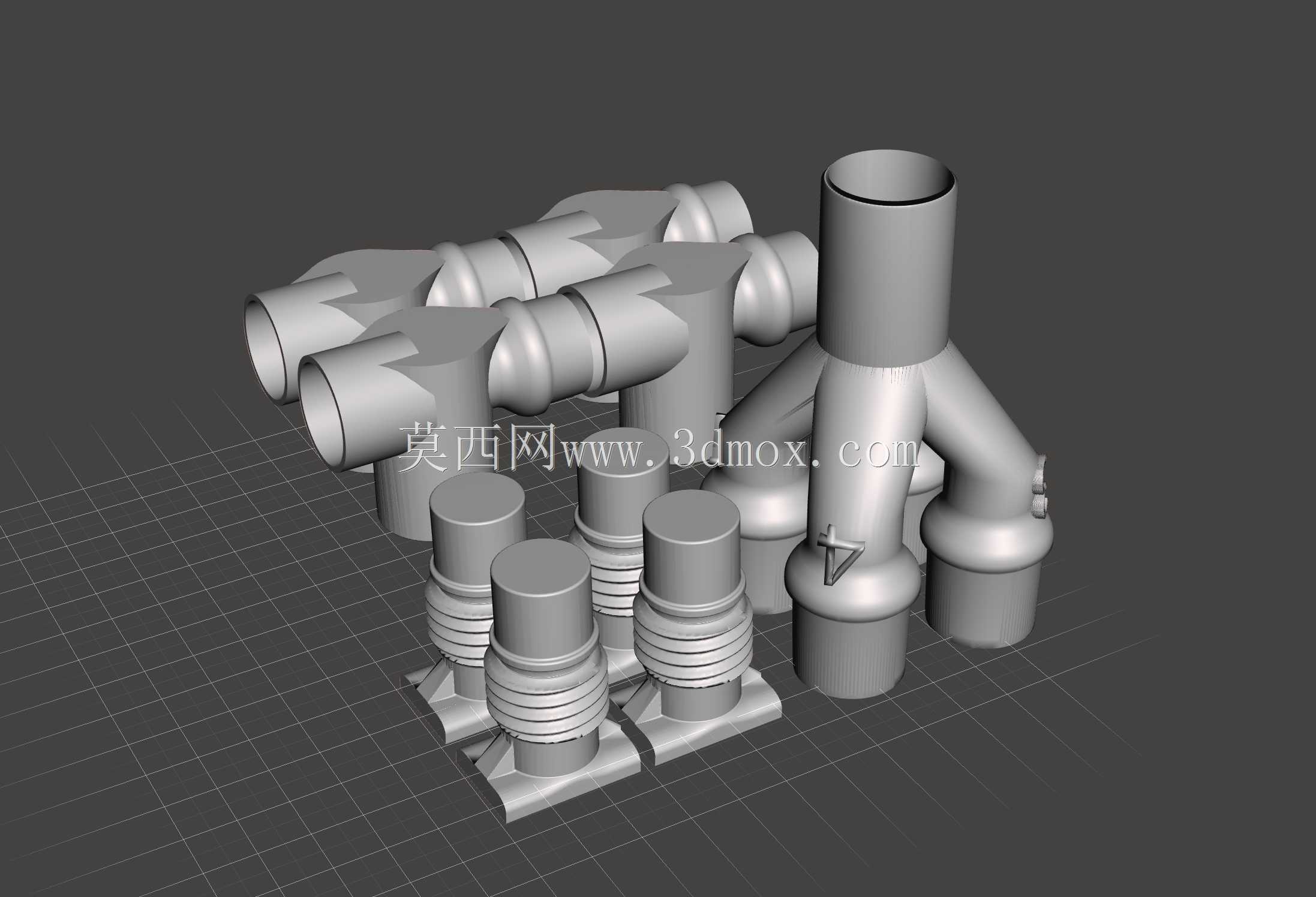

　　在突发公共卫生事件导致呼吸支持设备资源紧张的场景下，单台呼吸机的通气能力往往无法同时覆盖多名有通气需求的患者，这类管路分流装置的核心作用，就是在不改动呼吸机主机输出参数逻辑的前提下，将主机输出的正压气流均匀分配至四个独立的呼吸回路，实现单台设备同时为四名患者提供通气支持的功能，大幅提升现有呼吸设备的资源利用率。从结构设计逻辑来看，装置采用一体化集成式的流道布局，主进气端采用大口径圆柱接口，匹配标准呼吸机输出管路的通用连接尺寸，接口处做了加厚圆角过渡，避免气流在入口处形成紊流与压损；主进气道向下延伸后分为四个对称布局的分流支路，每个支路都设置了独立的螺旋阀结构，可实现对应支路气流量的无级调节，甚至可以完全关闭单一支路，

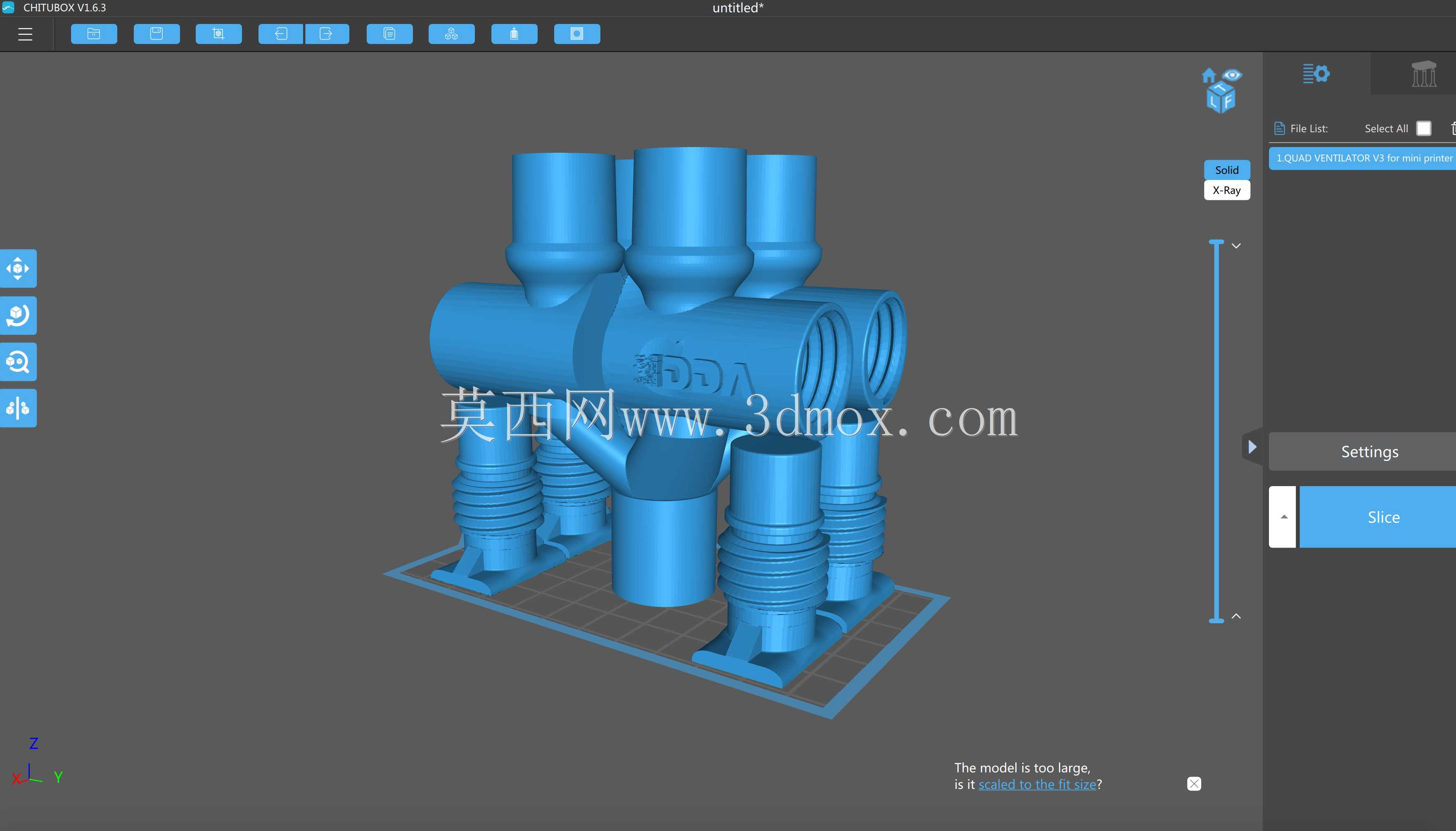

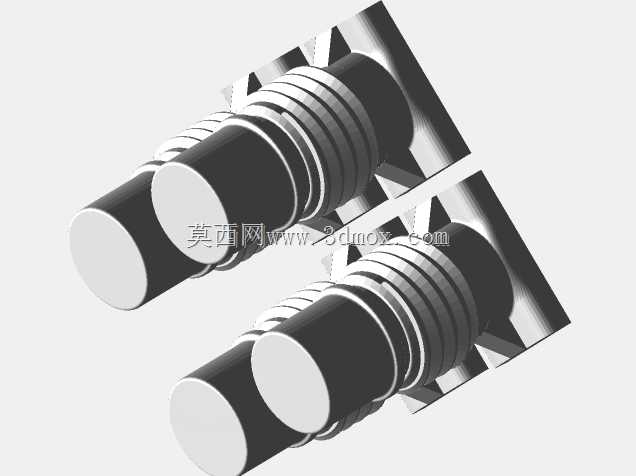

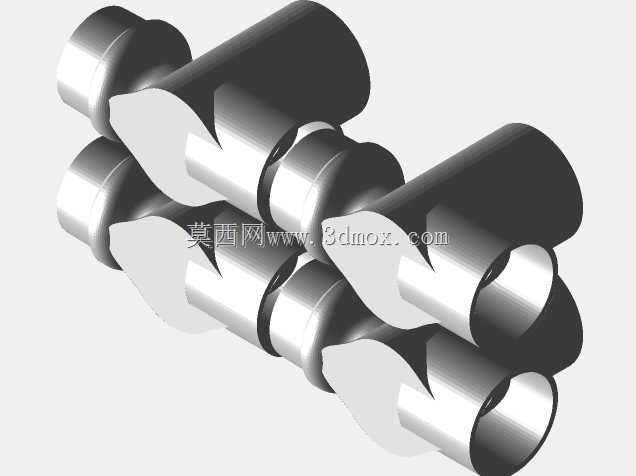

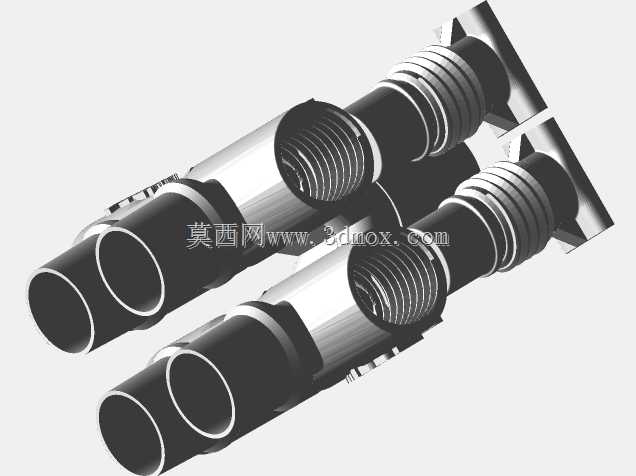

　　适配不同患者的通气压力与流量需求，也能在个别支路需要断开维护时不影响其余回路的正常通气。每个分流支路的末端都设置了带波纹缓冲段的患者端接口，波纹段的设计一方面可以补偿管路安装时的角度与位置偏差，降低安装对位的精度要求，另一方面可以缓冲气流脉冲，减少通气过程中管路震动对患者端的影响，接口尺寸匹配常规呼吸回路的标准接头，无需额外转接头即可直接对接临床常用的呼吸管路。设计过程中针对小尺寸3D打印的工艺适配做了多轮迭代，最初的版本止动阀结构存在打印成型后卡滞的问题，后续迭代中对止动阀的配合间隙做了针对性调整，将配合面的公差带调整到适配桌面级FDM与光固化3D打印机的成型精度范围，无需二次加工即可实现阀门的顺畅转动；

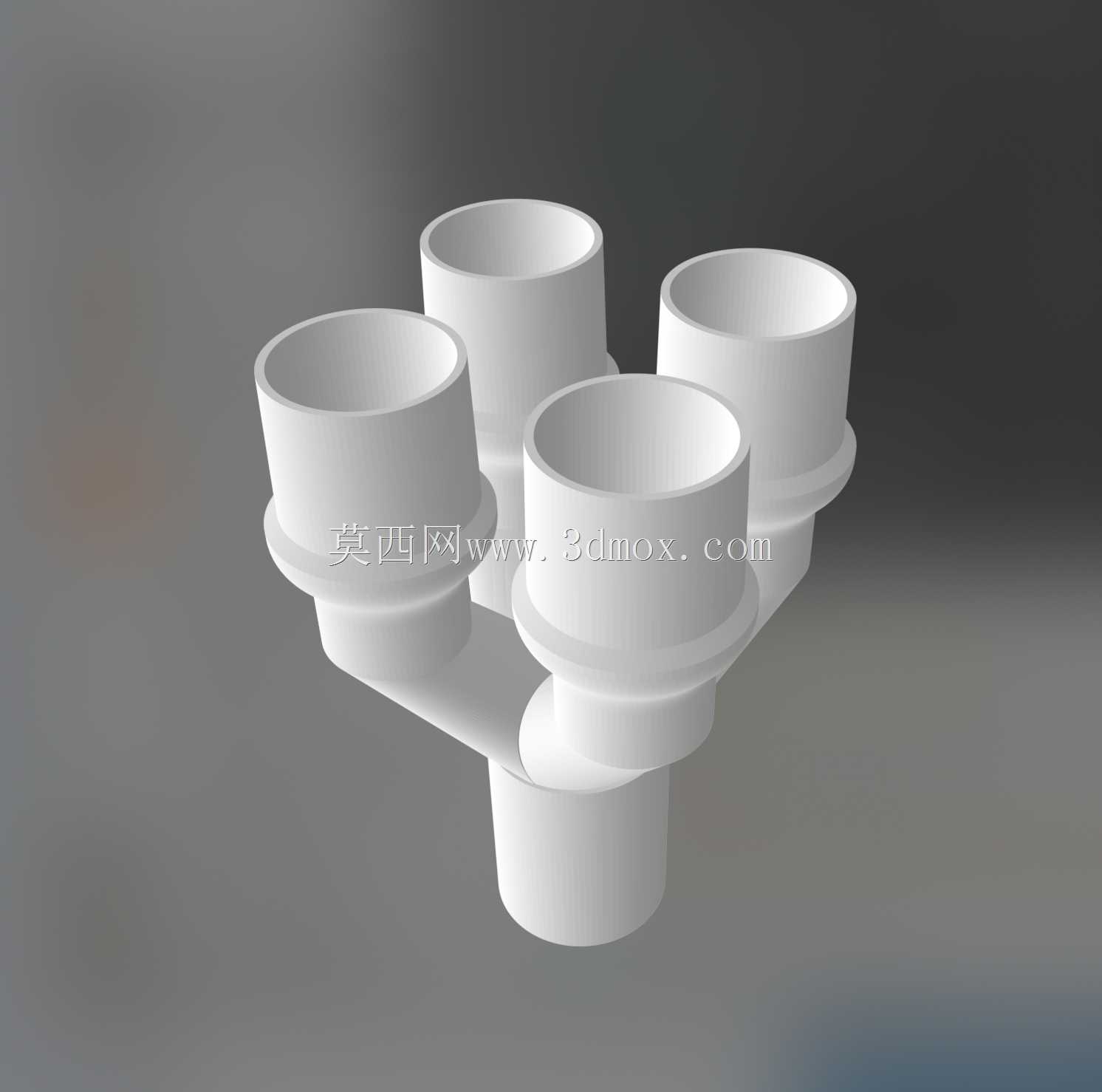

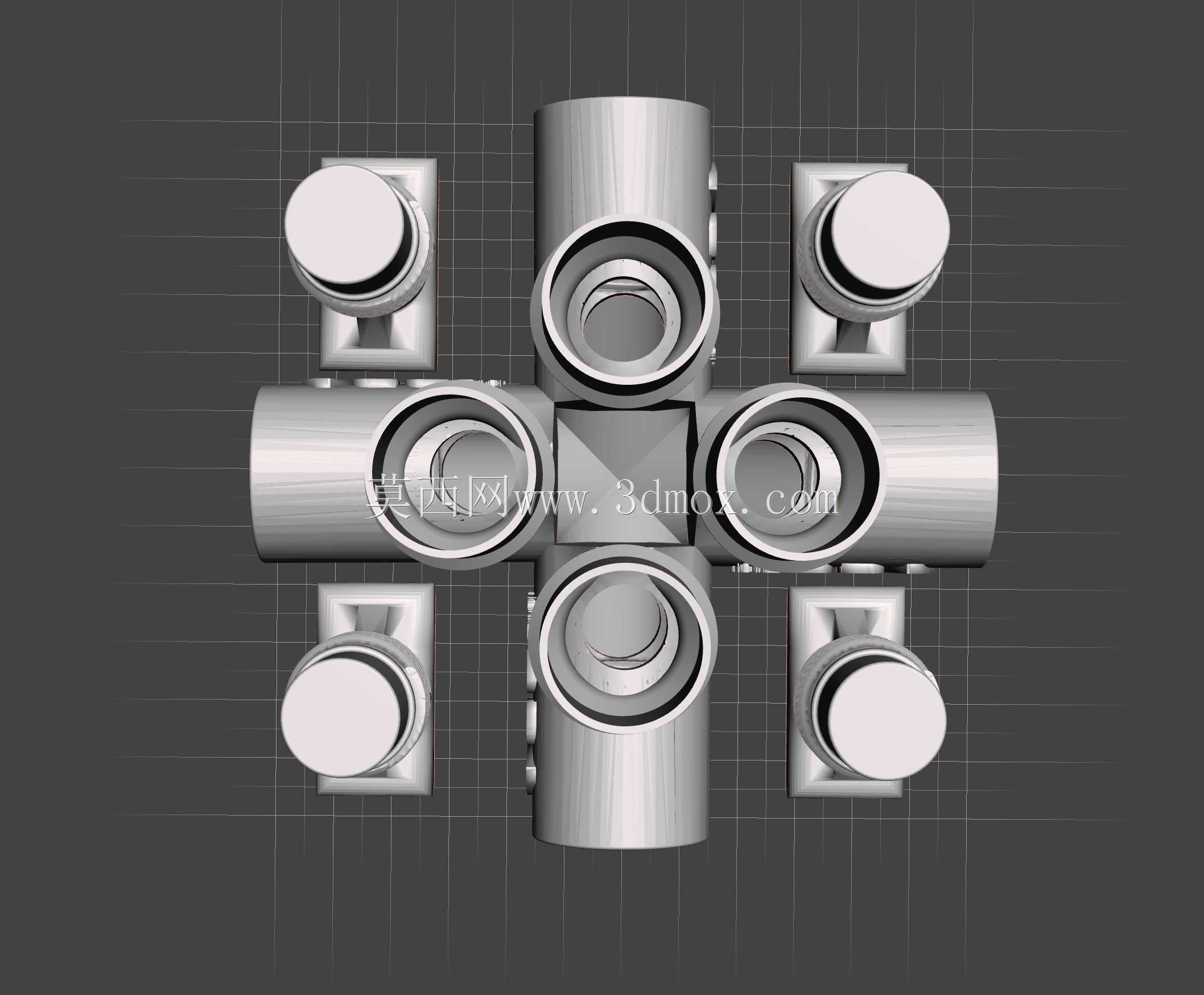

　　同时对整个装置的安装边界做了紧凑化处理，整体底座采用平整的安装平面，四个患者端接口呈矩阵式排布在底座上，既可以直接放置在设备台面上使用，也可以通过底座上的预留安装孔固定在支架或者设备侧方，不会因为管路牵拉出现移位。流道设计上充分考虑了恒压CPAP呼吸机的工作特性，四个分流支路的流道长度、转角曲率做了均等化处理，尽可能保证四个支路输出端的气压、流量一致性，避免出现个别支路气压过高或过低的问题；每个支路靠近出口的位置都做了数字标识，方便医护人员快速对应不同患者的回路，调节对应支路的阀门参数。装置的整体外形没有多余的突出结构，所有流道转角都做了圆弧过渡，既可以减少气流在流道内的阻力损失，也能避免打印过程中出现过多支撑结构，

　　降低打印后处理的工作量，适配快速生产的需求。在实际临床适配场景中，该装置可以直接串接在呼吸机主机输出端与患者管路之间，不需要对呼吸机做任何硬件改装，也不需要调整主机的核心通气参数，仅需要根据每个患者的实际通气需求微调对应支路的螺旋阀开度即可，使用门槛较低，适合在医疗资源紧张的应急场景下快速部署。需要注意的是，这类分流装置的使用需要匹配对应患者的通气需求，使用前需要确认每个支路的气密性，避免出现漏气导致的通气压力不足问题；装置的流道内壁做了光滑过渡设计，减少冷凝水在流道内的积存，同时每个支路的倾斜角度也做了优化，冷凝水可以顺着流道流向患者端的集水位置，避免流入主气道影响设备运行。从安装尺寸来看，主进气接口的中心高度与常规呼吸机输出接口高度匹配，连接主路管路时不会出现过度弯折的情况，四个患者端接口的间距足够容纳常规管路接头的安装空间，相邻接头之间不会出现安装干涉，即使同时插拔四根患者管路也有足够的操作空间。
