适配CPAP的N100级热成型防疫面罩结构

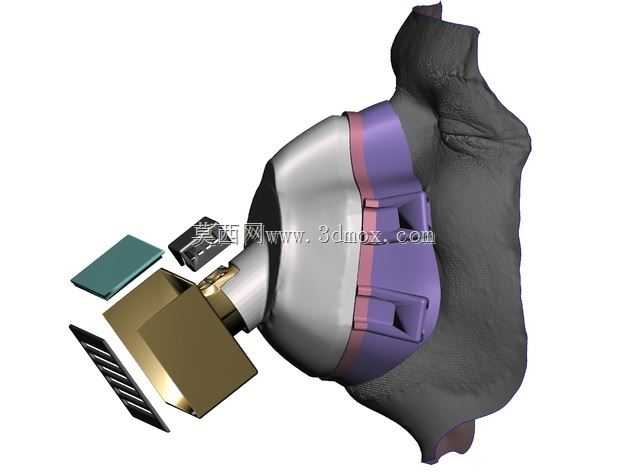

　　在公共卫生应急防护场景中，常规一次性防护面罩往往面临滤材供应不足、适配性差、长时间佩戴密合度不足的问题，这款适配CPAP系统的N100级热成型防护面罩，正是针对这类场景下的防护缺口开发的结构方案。从实际使用场景来看，该面罩可适配医院现有CPAP呼吸设备的过滤组件，无需额外采购专用滤材，就能实现优于N95级别的呼吸防护效果，既可以用于一线防疫人员的长时间作业防护，也能作为应急状态下普通民众的自制防护配件，解决特殊时期防护物资短缺的痛点。

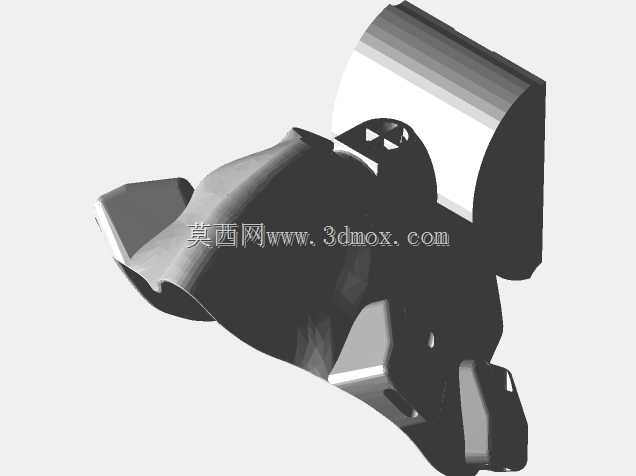

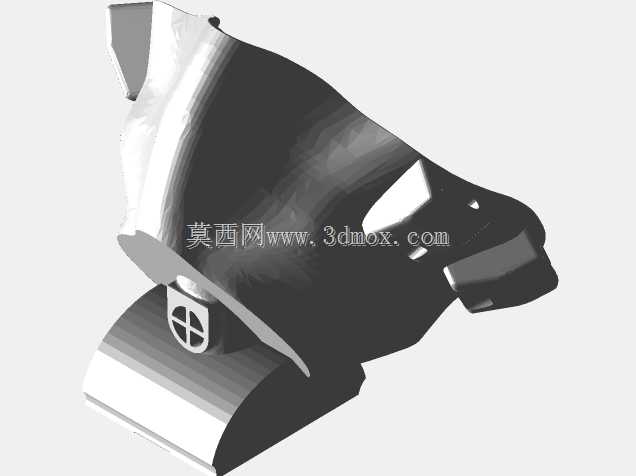

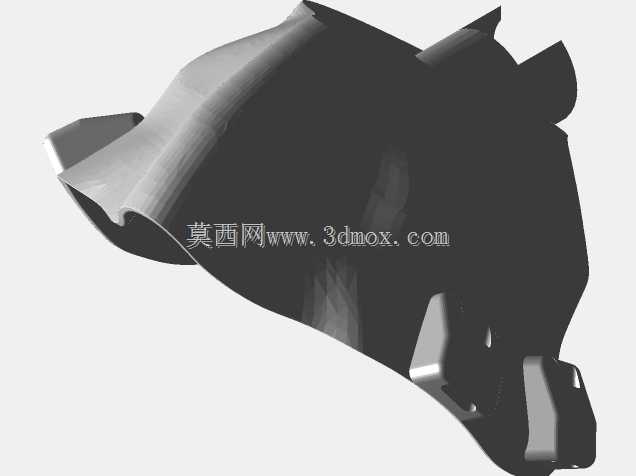

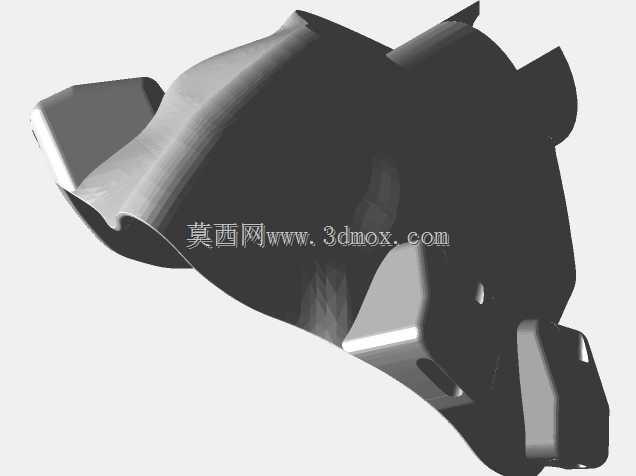

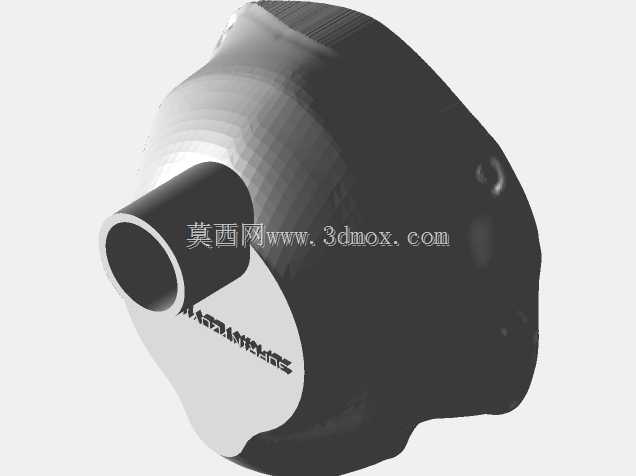

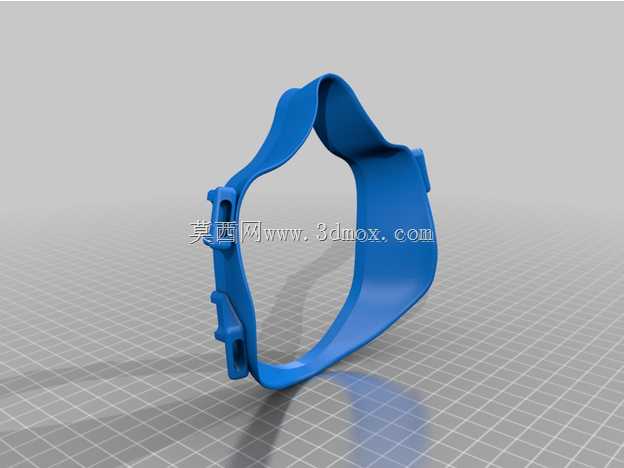

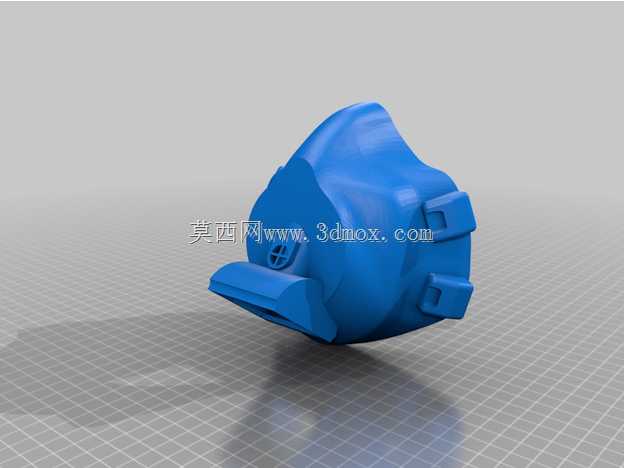

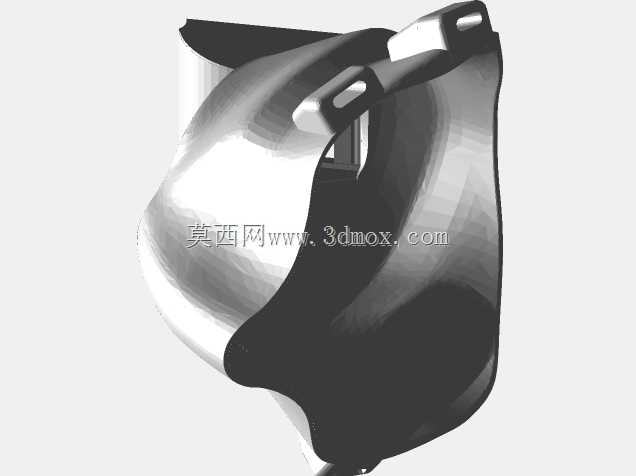

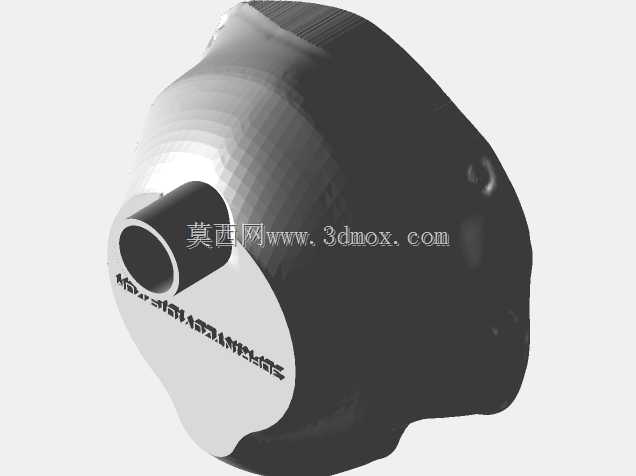

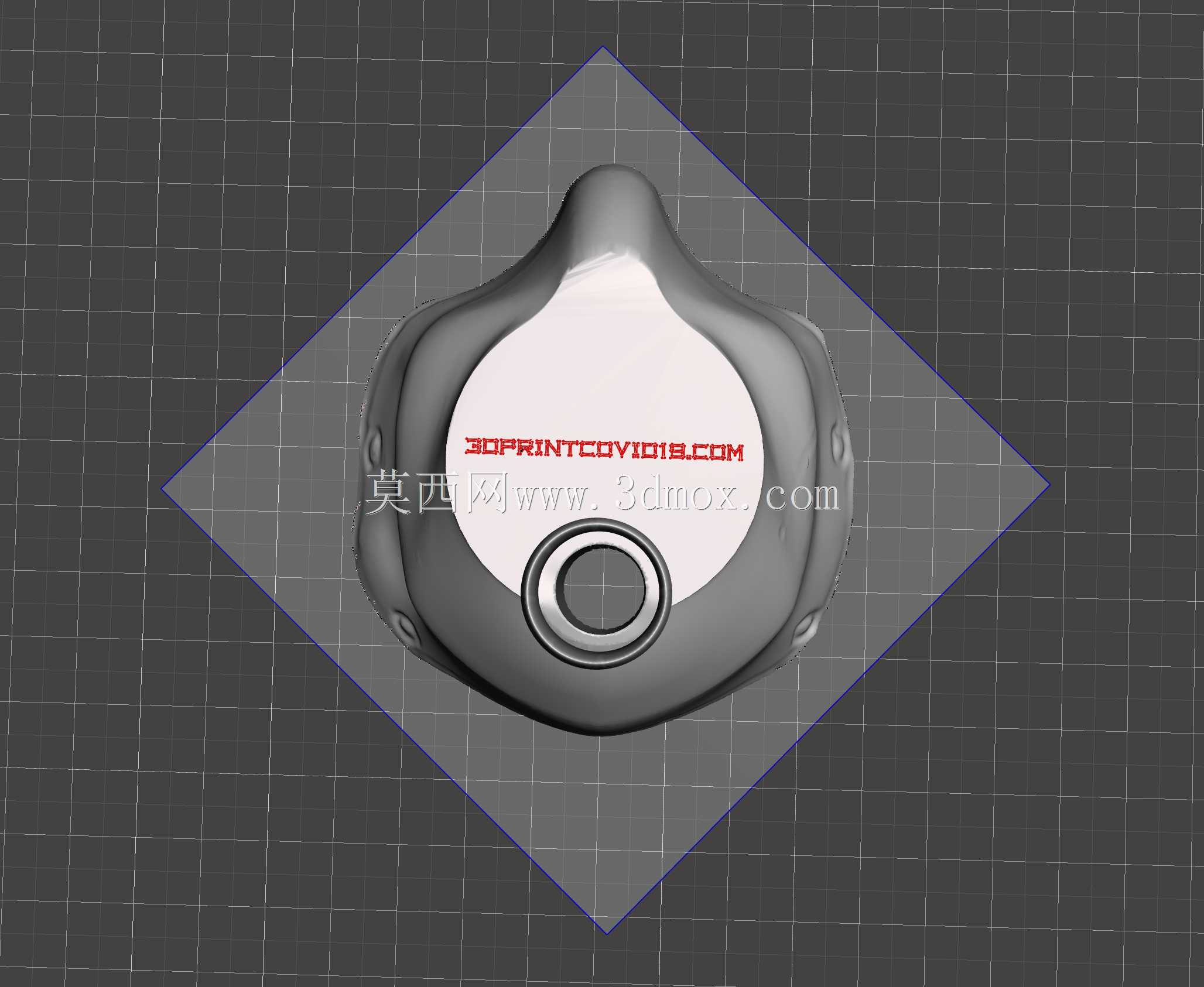

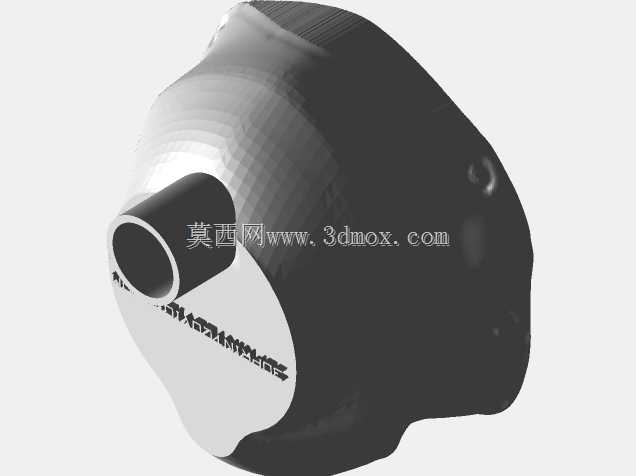

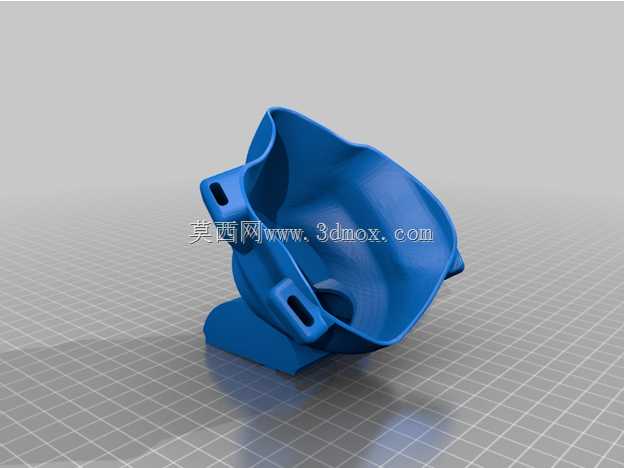

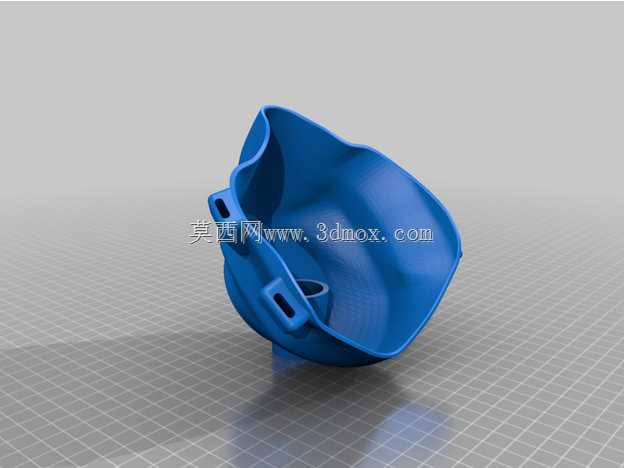

　　从功能特性上看，面罩主体预留了22mm标准软管接头，区别于常规面罩的正向接口设计，该接头采用反向拉伸结构，能直接匹配医院通用的N100级CPAP过滤器，这类过滤器原本用于呼吸治疗设备，过滤效率高于常规N95滤材，且存量充足、获取渠道稳定。面罩边缘做了加宽密封结构设计，额外增加的挤压密封边能贴合不同脸型的面部轮廓，避免佩戴过程中出现漏气缝隙，保证过滤气流全部经过滤材处理，杜绝未过滤空气直接进入呼吸区域的风险。面罩本体设置了树脂泄压孔，平衡面罩内外气压差，避免长时间佩戴出现闷压感，同时将面罩主体做了挖空处理，在保证结构强度的前提下降低整体重量，减少长时间佩戴对面部的压迫感。

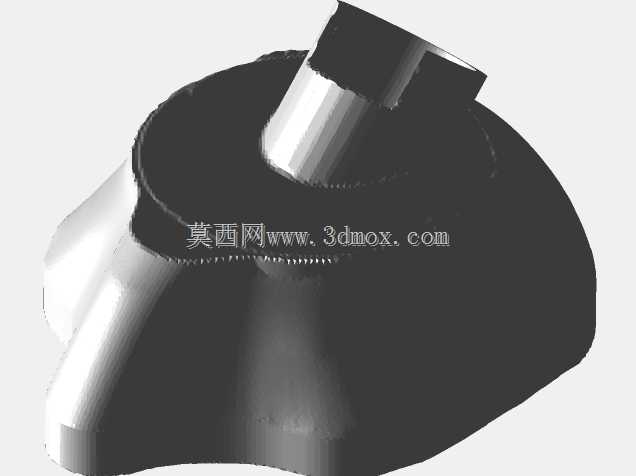

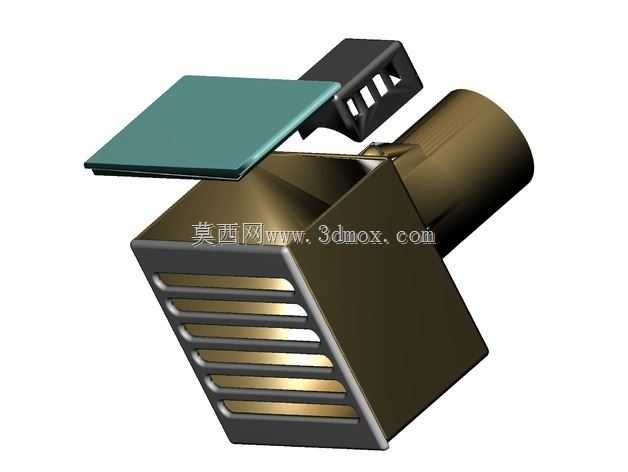

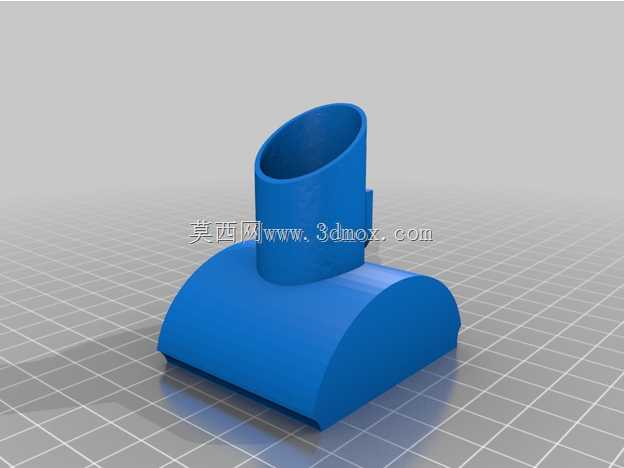

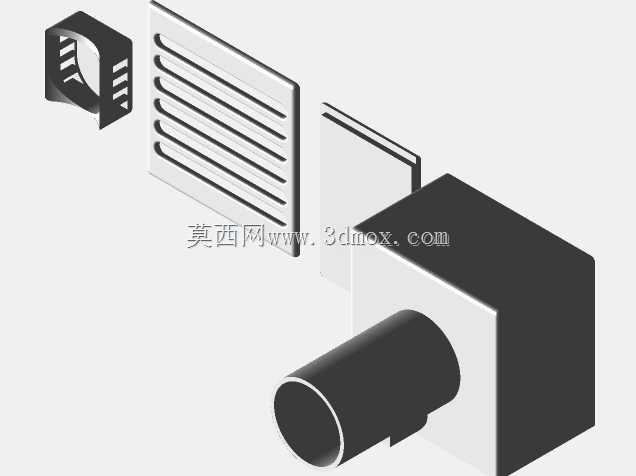

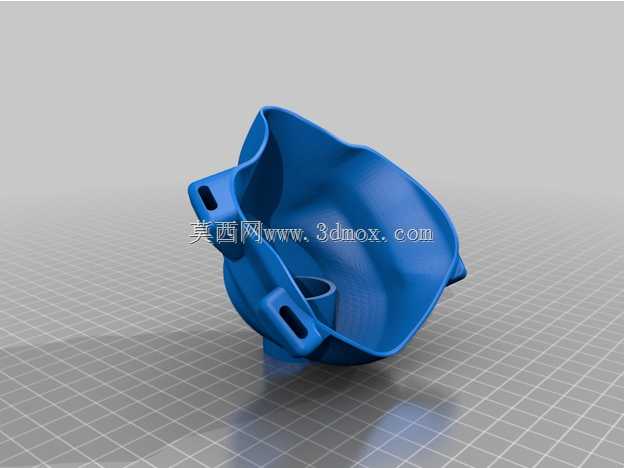

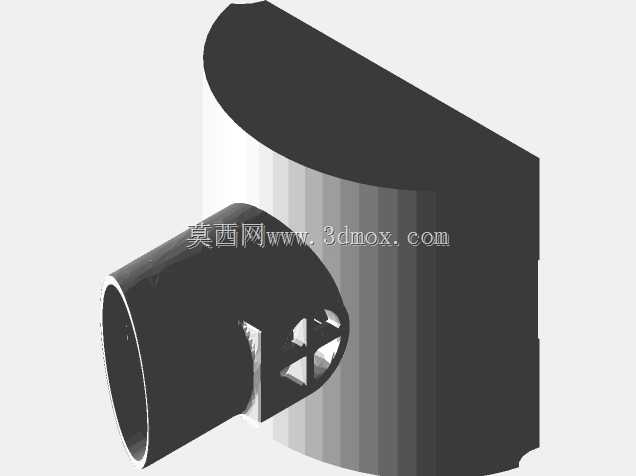

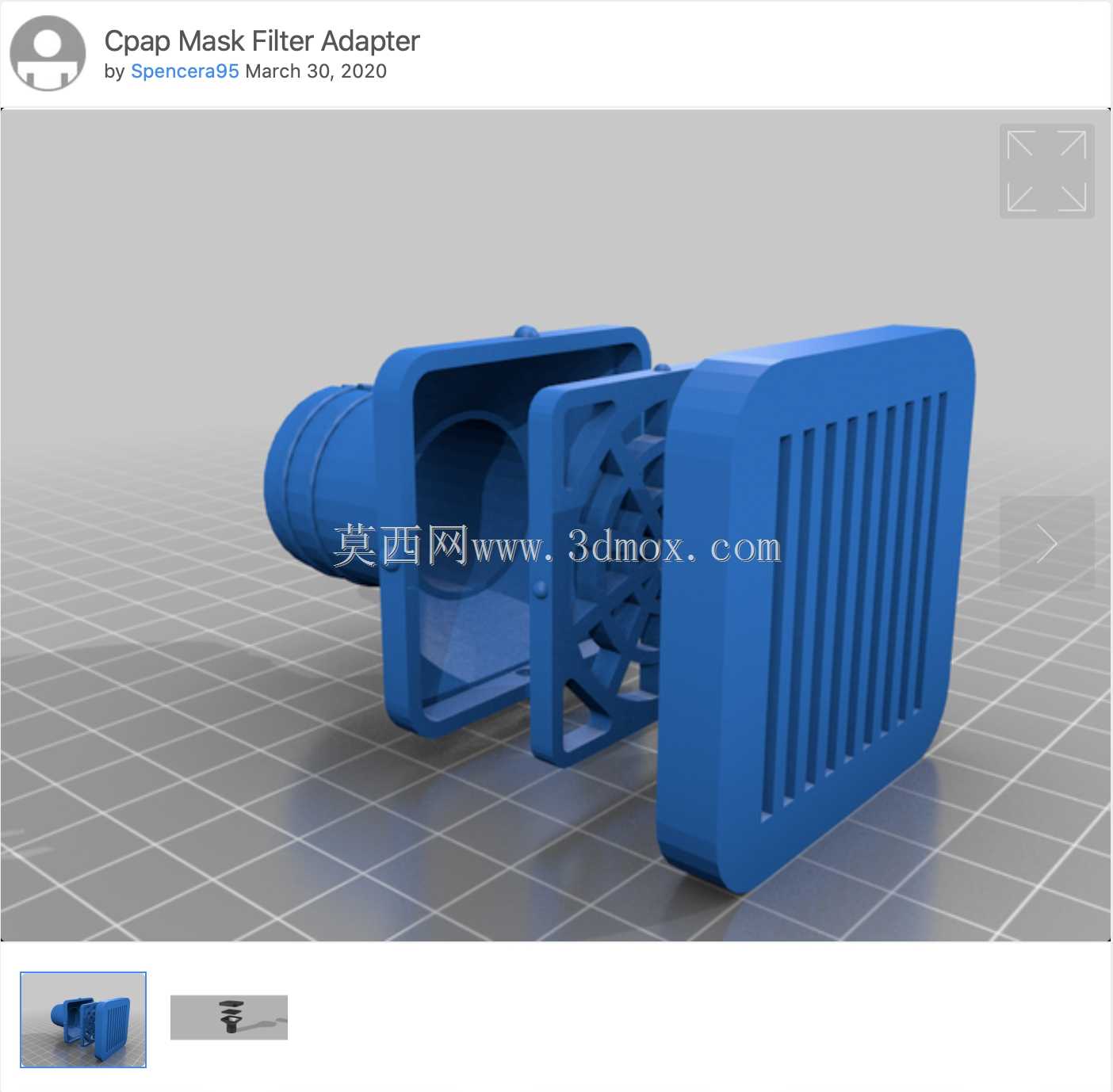

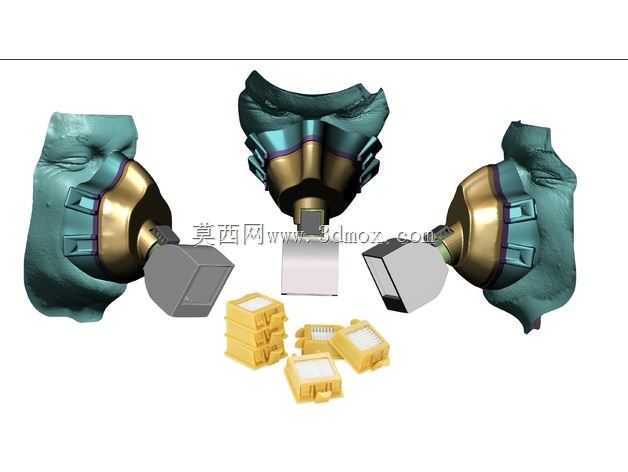

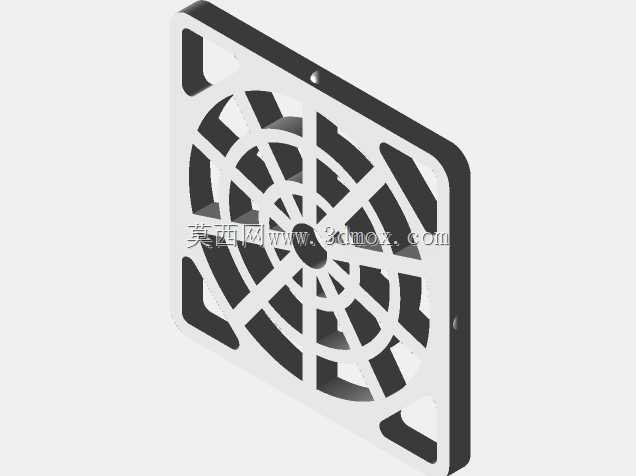

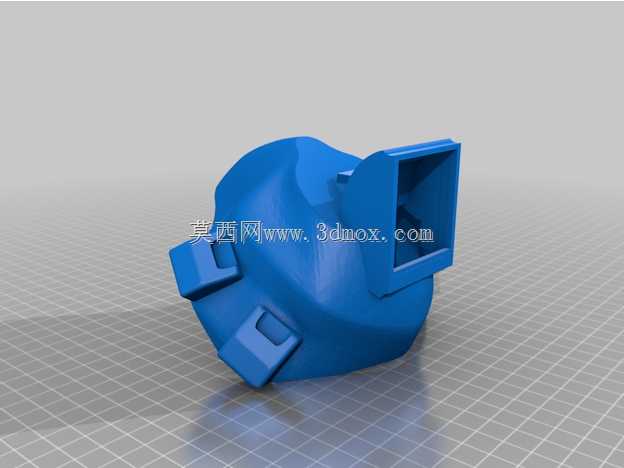

　　设计思路上，该结构充分考虑了应急场景下的制造可行性，配套的吸液热成型模板可通过3D打印快速制作，单个模板打印完成后，可通过热成型工艺快速批量制作面罩主体，单批次吸液成型仅需数分钟就能完成多个面罩的制作，相比直接3D打印整个面罩，生产效率提升数倍，能在短时间内满足批量防护需求。结构设计时特意做了尺寸分档，覆盖大、中、小三种尺寸规格，其中中小尺寸的整体轮廓控制在120mm以内，可适配普通桌面级3D打印机的成型平台，无需大尺寸打印设备就能完成模板制作，降低了制造门槛。针对没有CPAP过滤器的使用场景，该结构也预留了改装空间，可直接打印适配组件替换原有过滤器接口，适配常规热成型掩模的滤材安装位，实现不同场景下的灵活适配。

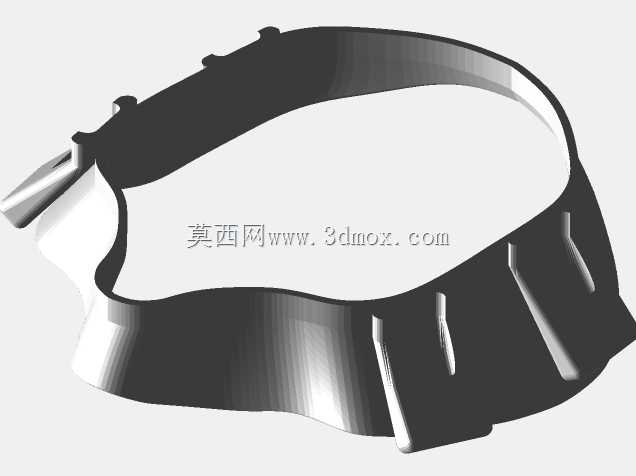

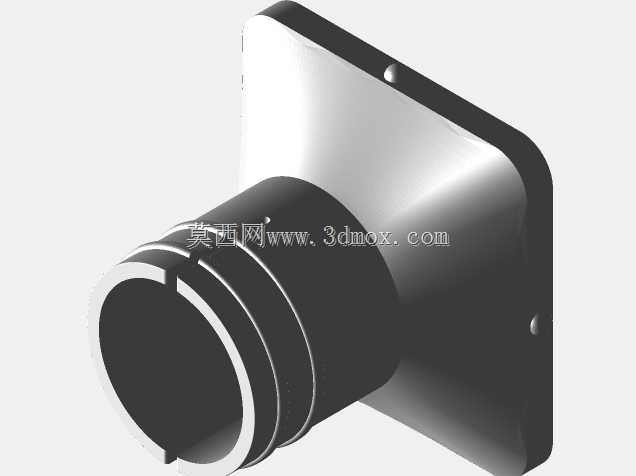

　　安装边界方面，22mm反向接头的插入深度控制在8mm，接头外壁做了0.5mm的环形凸起，安装CPAP过滤器时可直接卡入过滤器的标准接口槽，无需额外密封件就能保证连接气密性；面罩边缘的密封边宽度为6mm，贴合面部时的压缩量设计为2mm，适配大部分人脸的颧骨到下颌的轮廓曲线，佩戴时绑带固定点设置在面罩两侧的凸起结构上，拉力可均匀分布在面罩边缘，避免局部压力过大导致的压痛。面罩整体的壁厚控制在1.2mm，热成型后可保持足够的结构支撑性，不会因为呼吸负压出现塌陷变形，同时挖空区域的加强筋宽度为2mm，分布在面罩受力集中的接头周围和绑带固定位置，保证日常使用过程中不会出现结构断裂。

　　从实际工程验证角度来看，该结构的密封边经过多轮脸型适配测试，在正常说话、头部转动的状态下仍能保持稳定密合，反向接头的气流阻力与常规CPAP管路阻力一致，不会增加额外的呼吸负荷，泄压孔的开孔大小经过反复调试，既可以在呼气时快速排出面罩内的湿热空气，又不会在吸气时出现外部空气未经过滤直接渗入的问题。配套的热成型模板表面做了抛光处理，热成型脱模时不会出现粘模问题，单次模板可重复制作上百个面罩主体，适合应急场景下的小批量快速生产。
