健身便携双层透明紫盖运动摇摇杯

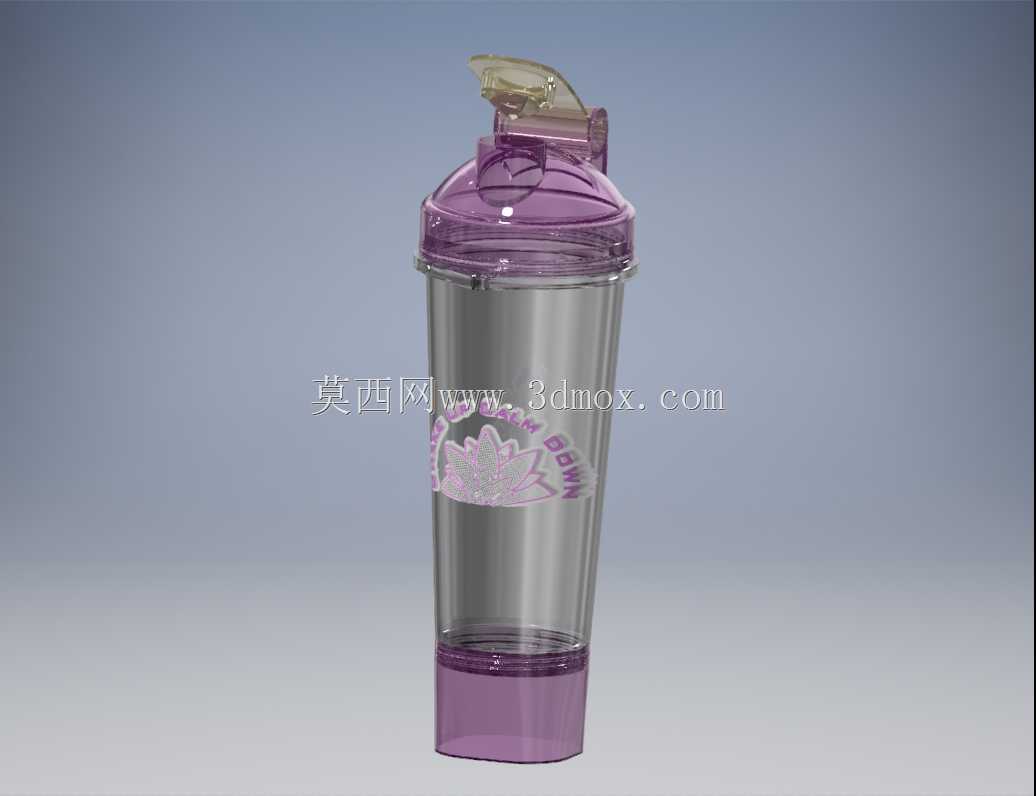

　　这款运动摇摇杯的三维建模，核心围绕健身场景下的冲调使用需求展开，日常在健身房、户外路演、办公加餐等场景中，主要用于蛋白粉、增肌粉、代餐粉等粉状冲调物的盛装与摇匀，解决普通水杯冲调粉类易结块、残留难清理、携带漏液的常见痛点。从结构设计思路来看，整体采用三段式拆分结构，分别为上盖组件、杯身主体、底部储物仓，各部件之间通过螺纹旋合配合，配合处设计有嵌入式硅胶密封圈槽，建模时特意预留了0.3mm的密封圈安装压缩量，保证旋合后倒置、晃动状态下无液体渗漏，适配日常通勤包、健身包携带的晃动场景。杯身主体采用直筒略收腰的外形设计，主体段外径设置为88mm，握持段做了1.2mm的内收弧面，适配成年男性单手握持的掌宽尺寸，握持位置距离杯底110mm，

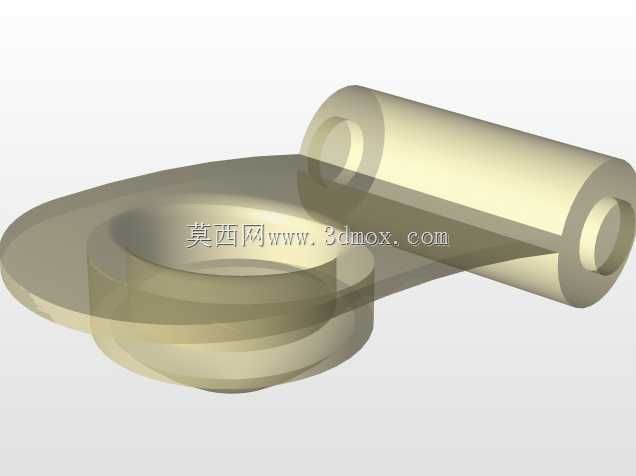

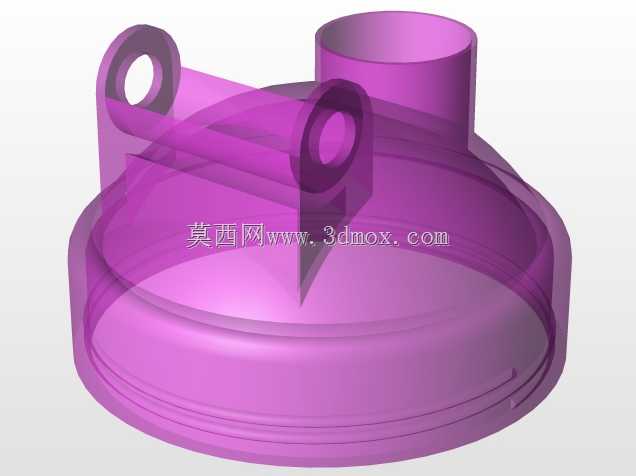

　　刚好对应人手自然持杯的受力位置，长时间持杯不会产生硌手的不适感；杯身总高度控制在245mm，可适配绝大多数家用轿车杯架、健身包侧袋的安装尺寸边界，不会出现过高无法放入常规杯架的问题。杯身上半部分采用食品级透明PC材质建模，壁厚设置为2.2mm，既保证足够的抗摔强度，又能清晰观察内部液体容量与摇匀状态，杯身外侧的图案区域做了0.15mm的内凹面，可直接用于丝印或模内贴标，不会因为日常摩擦导致标识脱落。上盖组件采用翻盖式设计，翻盖与上盖主体通过一体成型的塑料铰链连接，铰链处做了R0.8的圆角过渡，避免反复开合出现应力断裂；饮口位置设置有独立的密封堵头，翻盖扣合时堵头完全压入饮口内，配合上盖与杯身之间的主密封圈，实现双重防漏；

　　翻盖顶部设置有凸起的拨片，单手即可拨动开盖，运动过程中无需双手操作即可完成饮水动作，适配健身组间休息、跑步途中的快速饮水需求。底部储物仓独立于杯身主腔体，高度设置为45mm，可单独存放单次用量的蛋白粉、肌酸或者便携药片，仓体与杯身之间同样设置有密封结构，避免储物仓内的粉料受潮，也不会和杯身内的液体发生串味，用户外出健身无需额外携带粉盒，减少随身物品数量。建模过程中所有棱角位置都做了不小于R0.5的圆角处理，既符合食品接触容器的安全要求，避免锐角划伤用户，也能减少注塑生产时的应力集中问题，降低产品成型后的开裂风险；各螺纹配合段都设置了1.5圈的导向螺牙，用户旋合部件时可以快速对位，不会出现错牙、滑牙的问题。从实际使用的功能特性来看，

　　杯身内部没有多余的加强筋凸起，冲调后清洗时可以直接用杯刷一擦到底，没有残留粉垢的卫生死角；整体可拆卸的结构，也能将所有部件拆分后放入洗碗机清洗，不会存在密封位置长期使用发霉的问题。杯盖顶部还设计有隐藏式挂扣结构，可直接挂在健身包的外挂织带上，无需占用包内空间，夏天使用时也能避免杯身冷凝水打湿包内的电子设备、衣物等物品。建模时对各部件的装配公差做了反复校核，螺纹配合的间隙控制在0.2mm，既保证旋合顺畅，又不会因为间隙过大出现晃动漏液的问题；所有塑料部件的拔模斜度统一设置为1.5度，符合注塑模具的生产要求，模型可直接用于后续的模具开模、产品打样环节，无需二次调整结构。
