适配GoPro运动相机的防护外壳结构设计

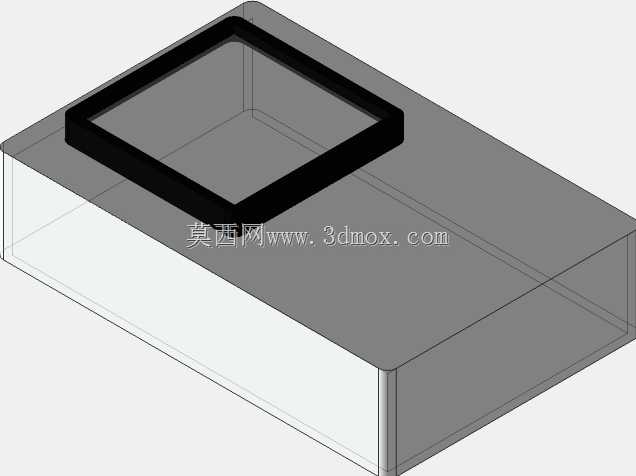

　　既可以避免镜片突出被外物刮花，也能减少边框对镜头广角视野的遮挡，边框内边缘做了15度的倒角处理，完全避开运动相机的广角拍摄视场角，防止拍摄画面出现暗角。壳体的壁厚设计遵循注塑成型的工艺要求，主体壁厚均匀控制在1.8mm，镜头边框位置因为需要更高的结构强度，局部壁厚加厚到2.5mm，厚薄过渡位置做了圆弧过渡处理，避免注塑成型时出现缩痕、应力集中等缺陷。壳体的分体结合面设置在侧部位置，结合面做了0.8mm宽的止口结构，上下壳体扣合后止口可以实现径向定位，同时配合防水胶圈可以实现IP68级的防水能力，满足水下10米深度的拍摄防护需求。壳体的侧部预留了按键对位的凸台结构，对应相机的电源键、录制键位置做了薄壁弹性按片区，按片区壁厚0.5mm，这款适配GoPro系列运动相机的外壳结构，核心应用场景覆盖户外极限运动记录、车载固定拍摄、水下潜水拍摄、户外运动跟拍等高频使用场景，作为相机本体的外置防护承载结构，需要同时兼顾防护性能、安装适配性与拍摄窗口的无遮挡需求。从实际使用需求出发，外壳采用上下分体式的盒体结构设计，主体壳体预留了完整的相机容纳腔，内腔尺寸匹配对应型号GoPro相机的外轮廓边界，四周预留0.3-0.5mm的装配间隙，既可以保证相机顺利装入，也能避免间隙过大导致相机在壳体内晃动影响拍摄稳定性。壳体上表面设置的凸起方形边框为镜头视窗的安装位，边框内侧做了0.2mm的台阶结构，用于粘接固定透明防护镜片，台阶高度与镜片厚度匹配，装配后镜片表面与边框顶面齐平，

　　按压行程0.8mm，不需要在壳体上开孔即可实现按键操作，进一步提升壳体的密封防护性能。壳体的底部预留了通用运动相机安装脚的连接位，连接位做了加厚处理，内部嵌装金属螺母嵌件，用于连接各类标准运动相机支架，包括头盔固定支架、胸带支架、车载吸盘支架、自拍杆等，嵌件与壳体塑料结合位置做了滚花防滑结构，保证连接强度，避免多次拆装后出现松脱。从结构强度设计上，壳体的外边缘全部做了R2的圆角处理，既可以避免尖锐边角在使用过程中磕碰损坏，也能减少应力集中，在壳体受到冲击时可以分散应力，避免壳体开裂。壳体的内腔设置了多条0.5mm高的定位筋条，筋条位置对应相机本体的加强筋位置，装入相机后筋条可以顶住相机外壳，限制相机在壳体内的前后左右窜动，

　　同时筋条与壳体内壁之间留出了0.8mm的缓冲间隙，可以填充缓冲泡棉，在壳体受到跌落冲击时吸收冲击能量，保护内部相机不受损坏。视窗边框的设计上，边框的外边缘做了一圈0.3mm高的凸棱，当壳体正面朝下放置时，凸棱先接触接触面，避免透明镜片直接接触平面被刮花。壳体的开合结构采用侧边卡扣式设计，卡扣位置设置在壳体的两个长边侧，每个侧边设置两个弹性卡扣，卡扣的扣合量设计为1.2mm，既可以保证扣合后的锁紧力，也能方便用户徒手开合壳体，不需要借助额外工具。卡扣的弹性臂长度设计为8mm，壁厚1.2mm，保证卡扣有足够的弹性，多次开合后不会出现塑性变形断裂。在安装边界的设计上，整个外壳的最大外轮廓尺寸控制在对应相机本体尺寸外扩5mm范围内，

　　不会因为加装外壳导致相机整体体积过大，影响便携性，底部安装孔的位置严格对齐通用运动相机的安装孔位标准，孔距为20mm，保证可以适配市面上绝大多数的第三方运动相机支架，不需要额外的转接配件。壳体的材质选用上，主体壳体采用透明PC材质注塑成型，既可以保证壳体的结构强度和抗冲击性能，也能让用户直观看到内部相机的工作状态，镜头边框部分采用黑色哑光PC材质，避免边框反光影响镜头拍摄效果，两种材质采用双色注塑工艺成型，结合强度高，不会出现分层脱落的问题。在细节设计上，壳体对应相机麦克风、扬声器的位置做了0.1mm的透声微孔阵列，微孔直径小于0.1mm，既可以保证声音的正常收录和播放，也能阻止水分和灰尘进入壳体内部，微孔位置的内壁做了疏水涂层处理，进一步提升防水性能。壳体的边角位置做了局部加厚的防撞结构，加厚区域的壁厚达到3mm，在跌落时首先接触地面，吸收大部分冲击能量，保护内部相机。
