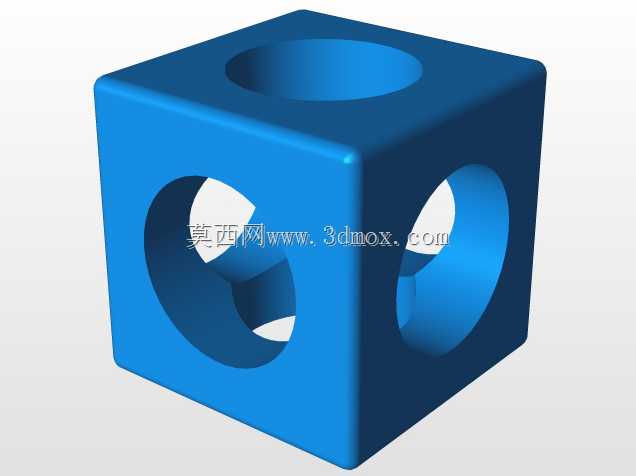

六面开孔立方连接砌块结构设计

　　这类六面开孔的立方砌块，在模块化工装搭建、轻型实验台架组装、桌面级功能治具的快速拼接场景中使用频率极高，区别于传统实心安装块，其多面贯通的开孔设计可以让连接杆、定位销、气路管线从任意方向穿入，不需要额外在块体侧面加工避让缺口，能大幅缩短非标治具的组装周期。从结构设计逻辑来看，块体采用正立方体基准外形，六个面的平面度、相邻面的垂直度都按照工装安装基准的公差要求设定，每个面的开孔同轴度保持统一，不管是从X、Y、Z哪个轴向穿入连接件，都能保证相邻砌块拼接后无错位偏移，不会出现连接杆别劲、安装后整体架体歪斜的问题。开孔的内壁做了等直径设计，没有额外的台阶结构，适配市面上通用的圆截面连接杆、光轴定位销，不需要定制特殊规格的连接件就能完成装配，

　　块体的棱边做了小尺寸的倒角处理，一方面是避免装配过程中锐边划伤操作人员，另一方面也能在多个砌块紧密拼接时，避免棱边的加工毛刺影响两个平面的贴合度，保证拼接后的整体刚性。在实际选型使用时，这类砌块的安装边界非常灵活，单块可以作为独立的安装支座固定小型传感器、导向轴座，多块组合时可以通过不同长度的连接杆拼接成任意形态的架体，用来承托小型工件、搭建视觉检测的相机支架、固定气动元件的安装位，不需要额外焊接或者打孔加工，拆解后还能重复利用，不会像焊接架体那样一旦成型就无法调整结构。设计过程中需要重点控制开孔的位置度，每个面的开孔中心必须与对应面的形心重合，否则多块拼接时会出现连接杆无法贯通、相邻块体错位的问题，

　　块体的壁厚要根据实际承载需求设定，常规桌面工装使用的场景下，壁厚保持在开孔直径的四分之一左右就能满足刚性要求，不会出现受力后块体开裂、开孔变形的问题。这类结构也常被用在教学演示的模块化教具中，学生可以通过不同的拼接组合理解空间坐标系、装配定位的基本逻辑，相比实心块体，贯通开孔的设计也能降低整体重量，搬运和调整位置时更省力，块体的外表面不需要做额外的防滑处理，平面贴合的固定方式本身就能提供足够的摩擦力，只要连接杆的锁紧力足够，架体承受常规的工装负载不会出现滑移。在三维建模过程中，优先以立方体的中心为原点建立坐标系，六个方向的开孔采用对称建模的方式，保证各个方向的结构参数完全一致，这样在装配时不需要区分块体的安装方向，

　　任意面都可以作为安装基准面，能减少装配过程中的选件时间，也能降低备件的储备种类，不需要储备不同方向的专用块体，单一规格的砌块就能满足大部分拼接需求。需要注意的是，开孔的内径尺寸要与常用的连接杆直径保持合理的公差配合，间隙过大会导致拼接后块体晃动，架体整体刚性不足，间隙过小则会导致连接杆穿入困难，装配效率低，通常采用H7的间隙配合就能兼顾装配便利性和连接稳定性。
