美制粗牙重型六角紧固螺母结构

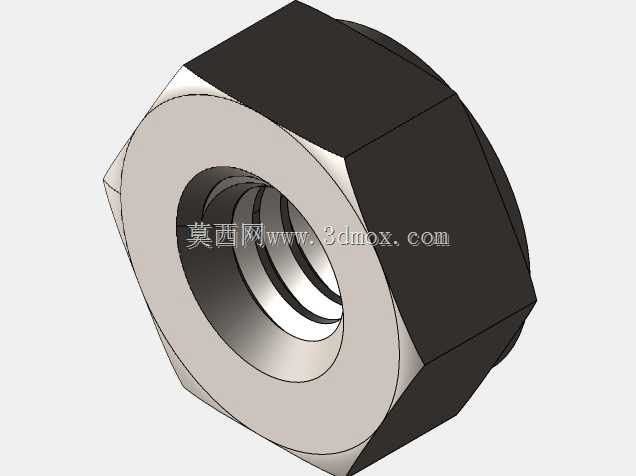

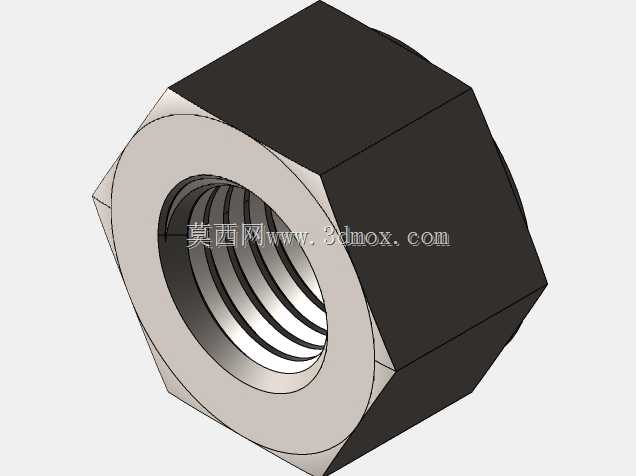

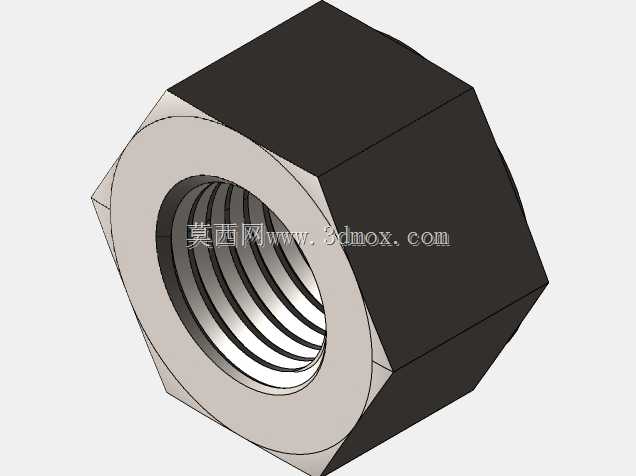

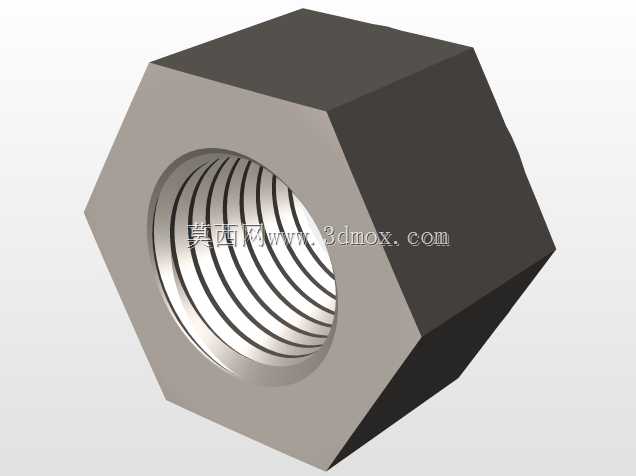

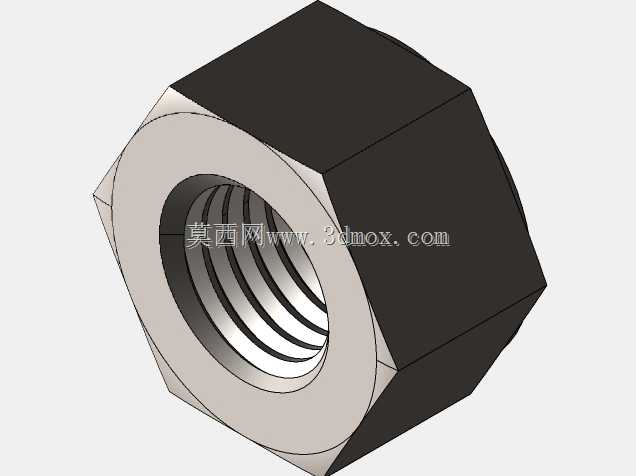

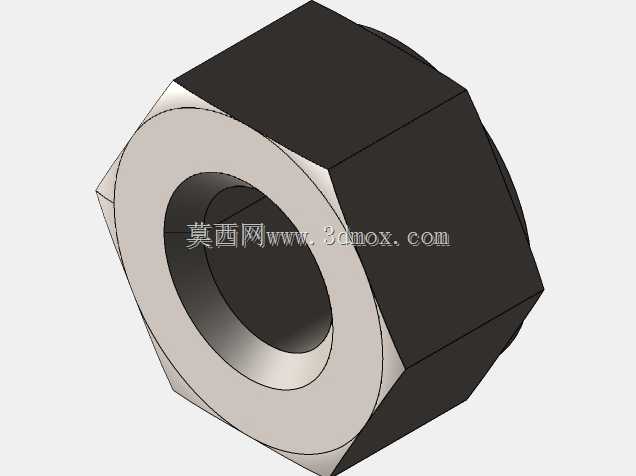

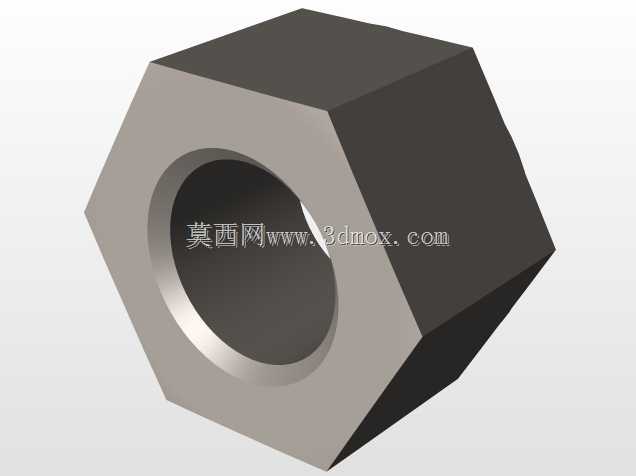

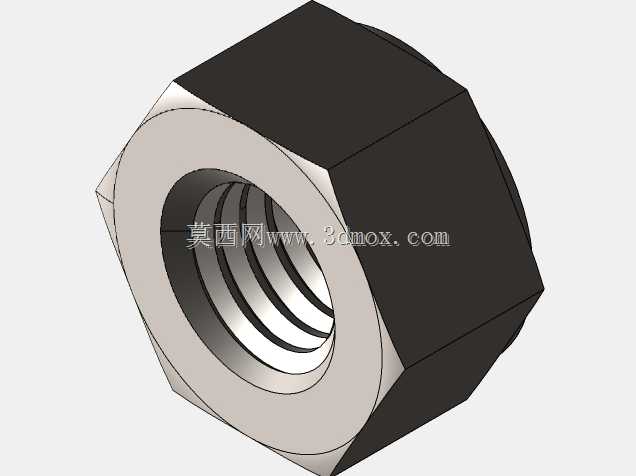

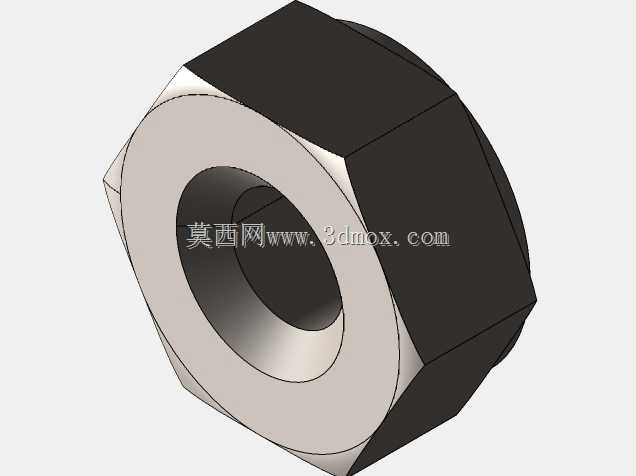

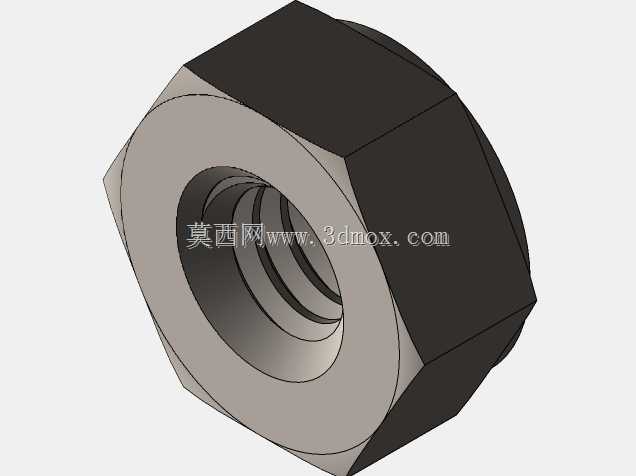

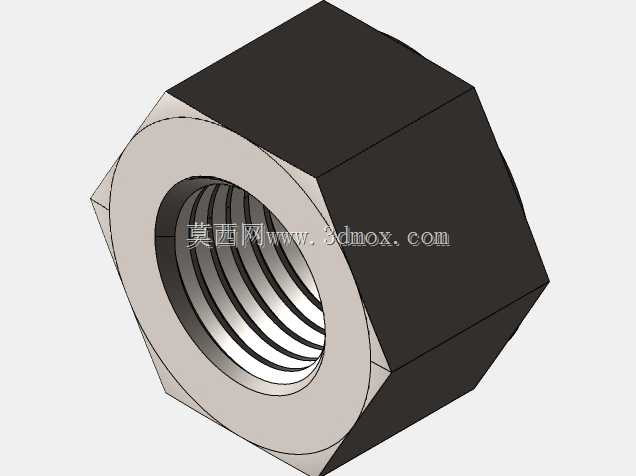

　　在重型机械装配、钢结构连接、重载设备固定这类对连接强度要求极高的场景里，普通六角螺母的承压面面积、螺纹啮合长度往往达不到受力要求，容易出现螺纹滑牙、螺母压溃被连接件表面的问题，这时候重型六角螺母就是更适配的选择。这款带UNC粗牙螺纹的重型六角螺母，首先在结构设计上就和普通标准螺母做了区分，整体厚度比同规格普通六角螺母高出30%左右，对应的内螺纹啮合长度也同步增加，和外螺纹件配合的时候，能让更多圈的螺纹牙同时承受载荷，避免应力集中在端部几牙螺纹上，大幅降低重载工况下螺纹脱扣的风险。六角对边尺寸也比普通螺母更大，对应的扳手夹持面更宽，不管是用开口扳手、套筒还是扭矩扳手紧固的时候，都能减少扳手打滑、螺母棱角被打圆的概率，尤其是在需要施加较大预紧力的装配场景里，更大的夹持面能让扭矩传递更稳定，不会因为局部受力过大损坏螺母外形。

　　从实际安装边界来看，这款螺母覆盖了从1/4英寸到2英寸的全系列常用UNC粗牙规格，不同规格对应的对边宽度、厚度尺寸都严格匹配美制紧固件的相关标准，选型的时候不需要额外调整配套螺栓的伸出长度，也不用重新设计被连接件的安装沉孔或者避让空间。比如在矿山设备的振动筛机架连接场景里，设备长期承受高频交变载荷，普通螺母很容易因为振动出现预紧力衰减、螺纹松动的问题，这款重型螺母因为螺纹啮合圈数更多，配合粗牙螺纹本身更大的牙型角、更深的牙底深度，抗振防松的基础性能更好，搭配平垫圈使用的时候，更大的端面承压面积能把预紧力均匀分散在被连接件表面，不会因为局部压强过大压坏铝合金、工程塑料这类质地偏软的被连接件表面。

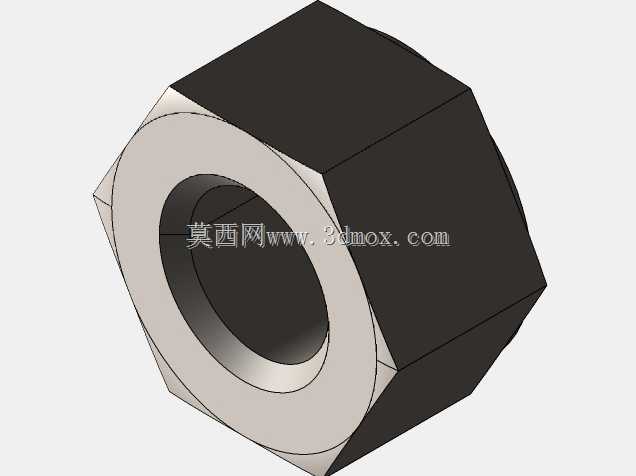

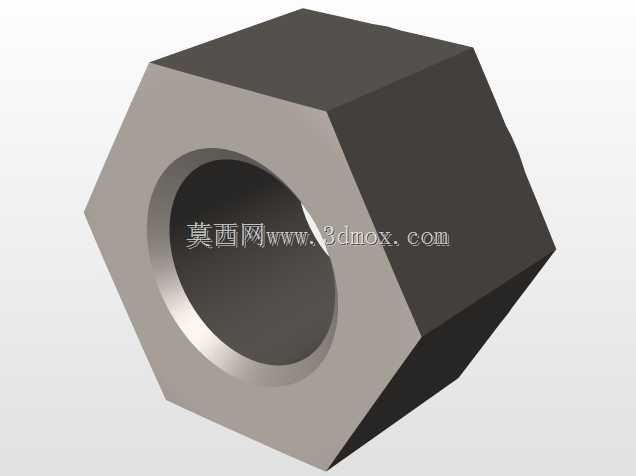

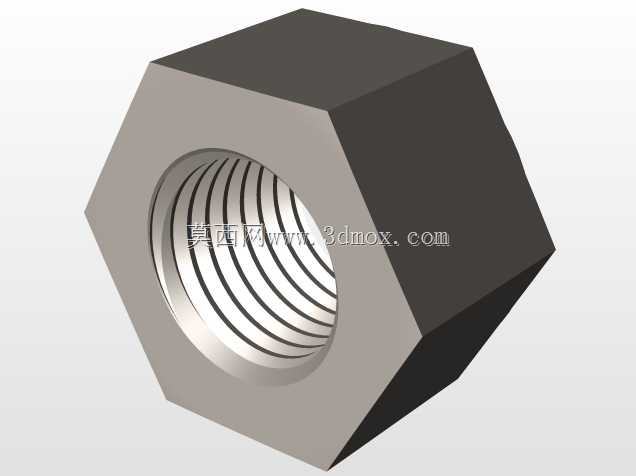

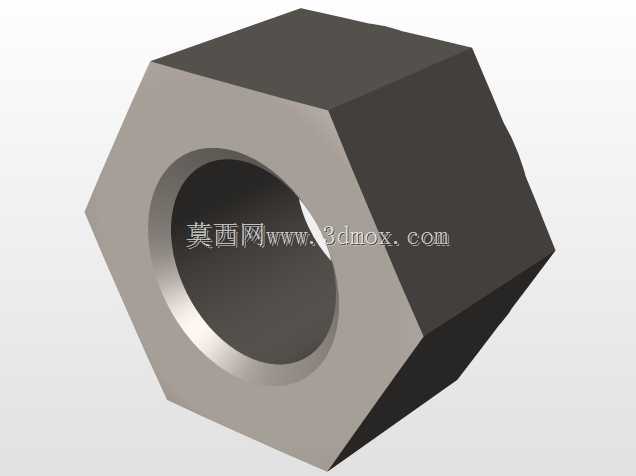

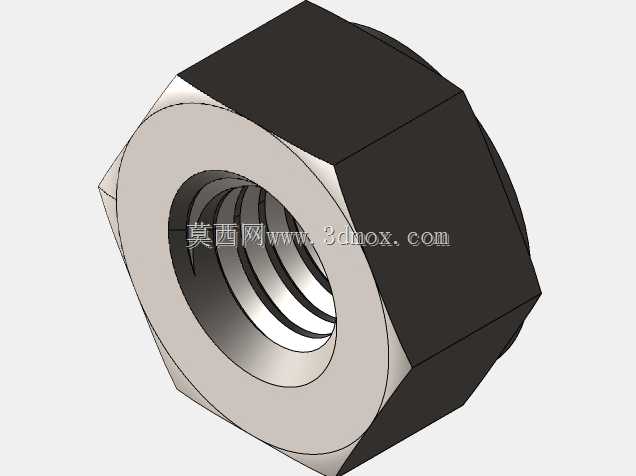

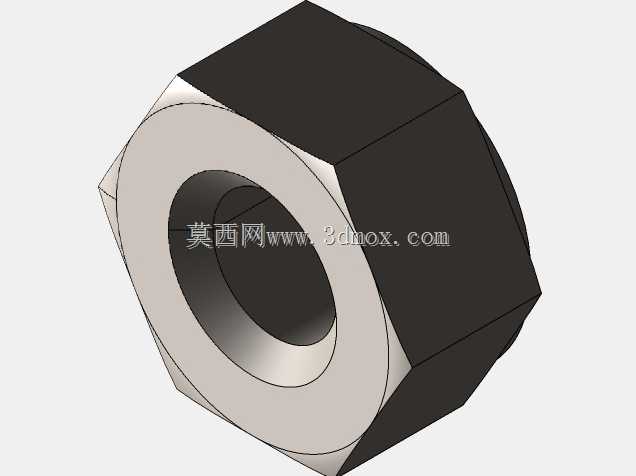

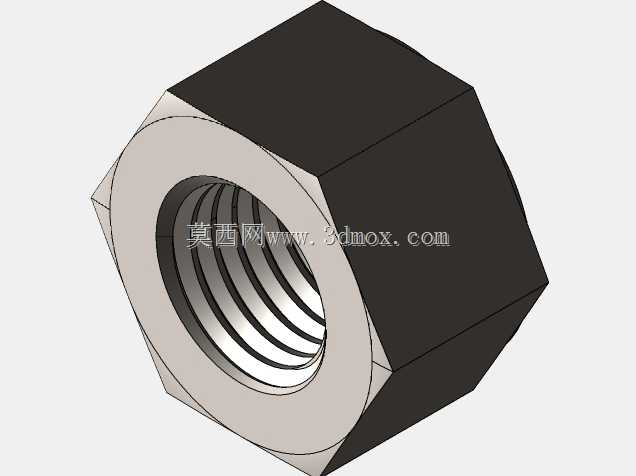

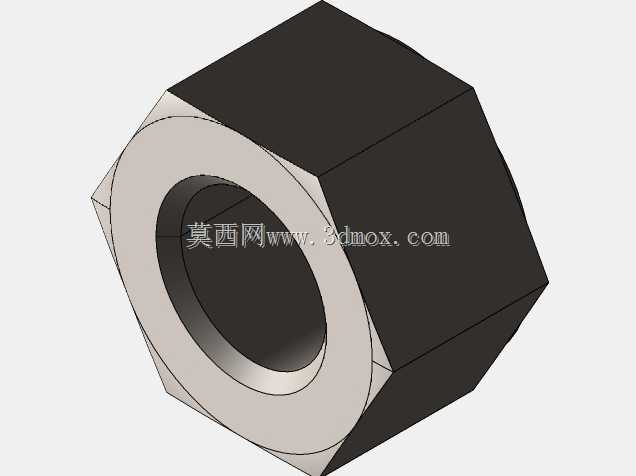

　　设计这类螺母三维结构的时候，首先要注意内螺纹的收尾处理，不能直接把螺纹切到螺母端面，要留出足够的不完全螺纹过渡段，避免首牙螺纹因为应力集中出现裂纹，同时螺母的两个端面都要做倒角处理，外端的倒角方便螺栓顺利导入内螺纹，不会因为端面毛刺卡住螺栓端部，靠近被连接件一侧的倒角能避免螺母端面的锐边刮伤垫圈或者被连接件表面，也能在装配的时候自动找正，减少因为螺母偏斜导致的预紧力不均问题。六角棱边的倒钝处理也不能忽略，不仅是为了避免搬运、装配的时候划伤操作人员，更重要的是去除棱边的加工应力集中点，在热处理的时候不会因为棱角处冷却速度过快出现淬火裂纹。

　　在通讯基站的天线支架固定、重型电力设备的柜体连接、工程机械的液压管路附件固定这类场景里，UNC粗牙螺纹的重型螺母应用非常广泛，粗牙螺纹本身的导程更大，装配的时候拧入速度更快，适合现场快速装配的作业场景，而且粗牙螺纹的牙型抗剪切强度更高，在经常需要拆装维护的部位，反复拆装也不容易出现螺纹磨损的问题。和细牙螺母相比，粗牙螺纹对加工误差的容忍度更高，哪怕配套螺栓的螺纹有轻微的磕碰损伤，也能顺利拧入，不会像细牙螺纹那样容易出现卡滞、乱牙的问题。做三维建模的时候，要严格对应每个规格的螺纹大径、中径、小径参数，六角部分的建模要注意对边尺寸和对角尺寸的公差匹配，不能出现对边尺寸过大导致套筒无法套入、或者尺寸过小导致扳手间隙过大的问题，同时螺母两端面的平行度、端面和螺纹轴线的垂直度也要在模型里体现出对应的公差要求，不然实际加工出来的螺母装配后会出现偏斜，导致螺栓承受附加的弯曲应力，大幅降低连接结构的疲劳寿命。

　　很多设计人员在选型的时候容易忽略螺母厚度对应的载荷等级，觉得只要螺纹规格匹配就能用，实际上在重载、交变载荷的工况下，薄螺母的螺纹啮合长度不足，很容易出现失效问题，这款重型螺母的厚度设计就是针对这类高载荷场景，每个规格的厚度都经过载荷校核，保证螺纹部分的抗剪切强度和螺母本体的抗压强度匹配，不会出现螺纹还没达到载荷极限、螺母本体先被压溃的情况。在做装配仿真的时候，也要注意模拟螺母和垫圈、被连接件的接触应力分布，验证端面承压面积是否足够把接触压强控制在被连接件的许用压强范围内，避免出现被连接件表面被压出凹坑、导致预紧力下降的问题。
