高精度电阻式应变片传感元件结构设计

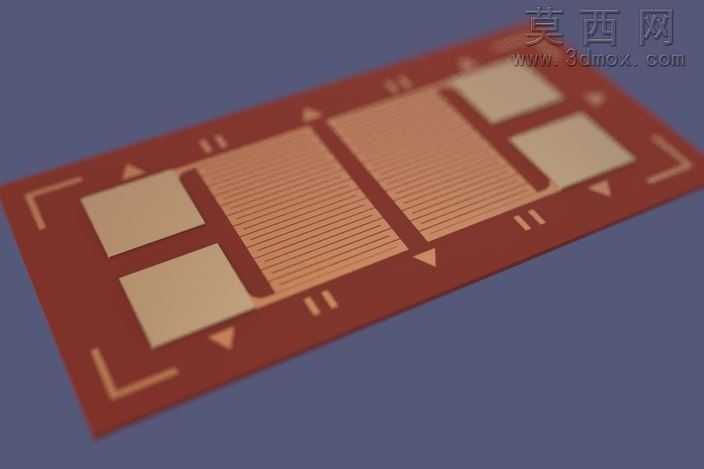

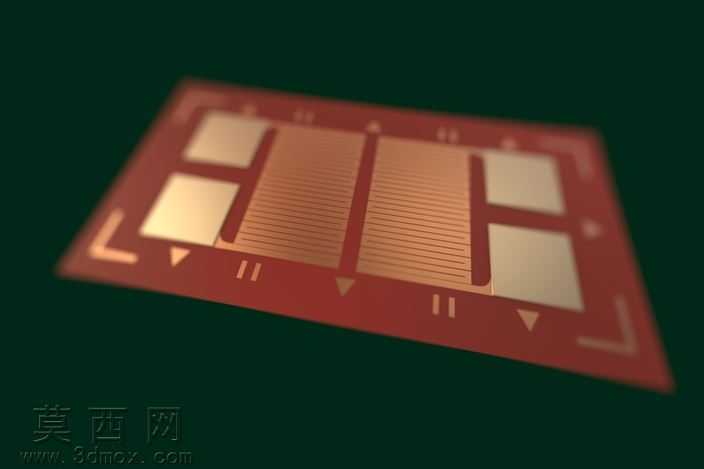

本模型采用SolidEdge完成全参数化三维建模，完整还原了电阻式应变片的真实结构与外观细节。建模过程中首先以聚酰亚胺柔性基底为基准，绘制基底的矩形轮廓与边缘定位标记，基底厚度按照行业常规的0.05mm参数设置，边缘的三角定位标、L型对位角标均通过草图拉伸精准成型，保证后续敏感栅的对位精度。敏感栅部分采用铜质材料建模，按照真实应变片的栅丝排布规律，绘制多组平行的细长栅条结构，栅条宽度统一设置为0.02mm，栅条之间的间距保持均匀一致，同时在栅条两端设计了方形的焊盘区域，用于后续引线焊接，敏感栅整体通过布尔运算与基底完成贴合装配，还原了真实工艺中铜箔蚀刻成型的结构特征。渲染阶段为基底赋予了哑光棕红色的聚酰亚胺材质，调整材质的粗糙度参数至0.8，模拟柔性绝缘基底的磨砂质感；为敏感栅部分赋予了亮面铜金属材质，设置金属度为0.9、粗糙度为0.15，还原铜箔的金属光泽与导电特性，同时在焊盘区域做了轻微的倒角处理，避免尖锐棱角带来的渲染失真。结构设计上严格遵循应变片的工作原理，敏感栅的排布方向对应应力测量的主方向，基底的柔性特征保证其可以贴合在不同曲率的被测构件表面，边缘的定位标记设计方便实际使用时的粘贴对位，整体模型的尺寸比例完全参照商用应变片的真实规格，可用于应变测量原理的教学演示、传感器结构的方案验证，也可作为力学测试相关场景的可视化展示素材。模型在细节处理上还原了应变片的过渡区域结构，敏感栅与焊盘之间的连接段做了加宽处理，避免应力集中导致的栅丝断裂，基底边缘做了微小的圆角处理，模拟实际生产中的冲切工艺特征，整体模型无破面、无冗余几何特征，可直接导出为多种通用格式用于不同场景的使用需求。
