日内瓦间歇传动机构三维结构设计

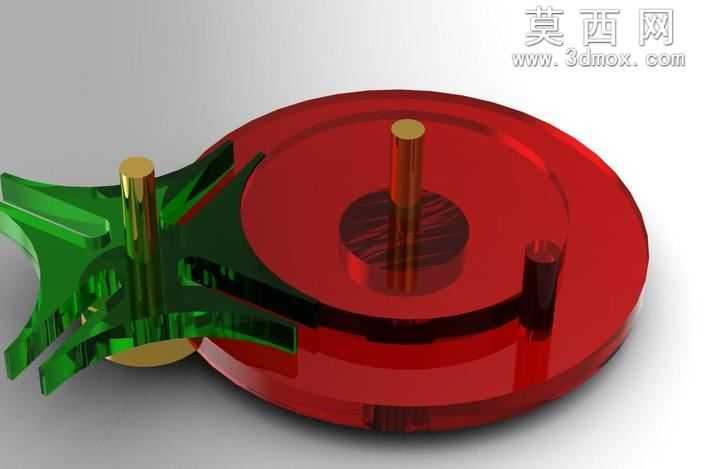

本作品为日内瓦机构的三维参数化建模成果，整体采用Creo Parametric软件完成全流程设计，建模阶段严格遵循机械设计手册中槽轮机构的几何参数规范，先完成核心部件的参数化草图绘制，对主动拨盘的圆柱销直径、拨盘回转中心与槽轮回转中心的中心距、槽轮的径向槽深度与槽口倒角参数进行关联约束，确保后续修改参数时整体机构可同步更新，避免出现装配干涉问题。装配阶段采用销钉连接、平面约束等标准装配约束关系，完全还原实际机构的运动自由度，主动拨盘仅保留绕自身轴线的旋转自由度，槽轮仅保留绕自身轴线的间歇旋转自由度，圆柱销与径向槽之间设置合理的间隙配合参数，模拟真实加工后的装配公差。渲染阶段为不同部件分配差异化材质，主动拨盘部分采用半透明绿色亚克力材质，调整材质的折射度、粗糙度与反光参数，既可以清晰展示拨盘的内部轮廓，也能通过半透明效果直观呈现圆柱销与槽轮的啮合状态；槽轮主体采用高光泽红色工程塑料材质，添加轻微的金属色反光层，模拟工业常用的聚甲醛工程塑料质感；圆柱销与中心转轴采用抛光黄铜材质，调整金属材质的高光强度与反射模糊参数，还原金属零件的真实光泽效果。结构设计上，槽轮的径向槽采用等角度均匀分布，本模型为四槽结构，对应主动拨盘每旋转一周，槽轮完成90度的间歇旋转，拨盘上的凸锁止弧与槽轮的凹锁止弧采用共轭曲线设计，确保槽轮在停歇阶段被完全锁止，不会出现额外窜动，保证间歇运动的定位精度。设计过程中重点验证了机构的运动连续性，通过软件的运动仿真模块模拟机构的完整运动循环，确认圆柱销进入和退出径向槽时不存在刚性冲击，锁止弧的衔接过渡平滑，可实现连续旋转输入到间歇旋转输出的稳定转换，整体模型结构完整，参数可编辑，可直接用于机械原理教学演示、间歇传动机构的方案选型参考，也可作为自动化设备中分度转台、送料机构的核心传动单元设计参考。
