残疾人驾驶用滑雪机支撑结构设计

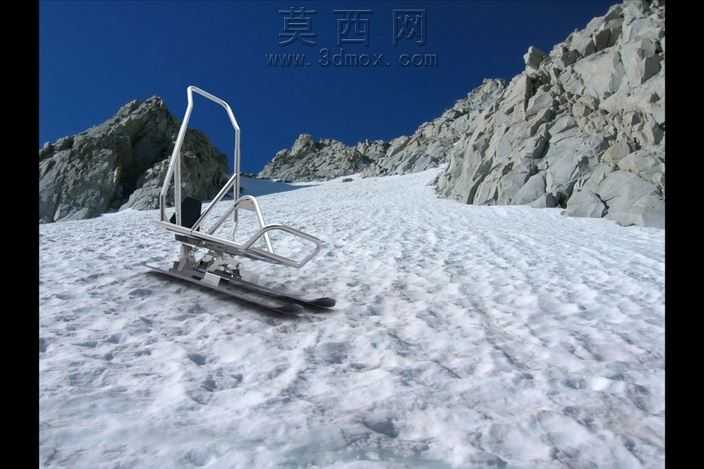

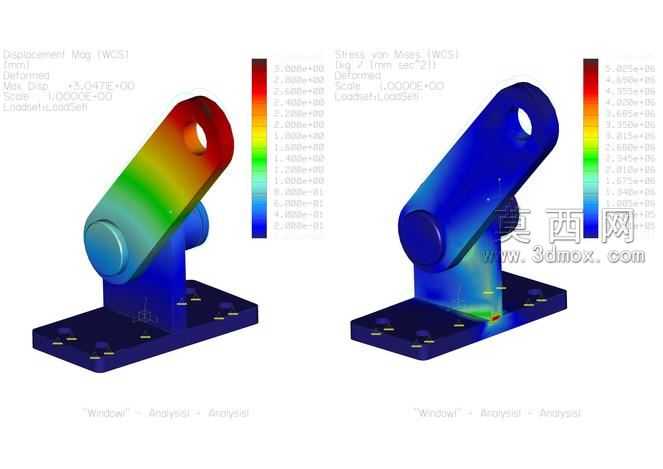

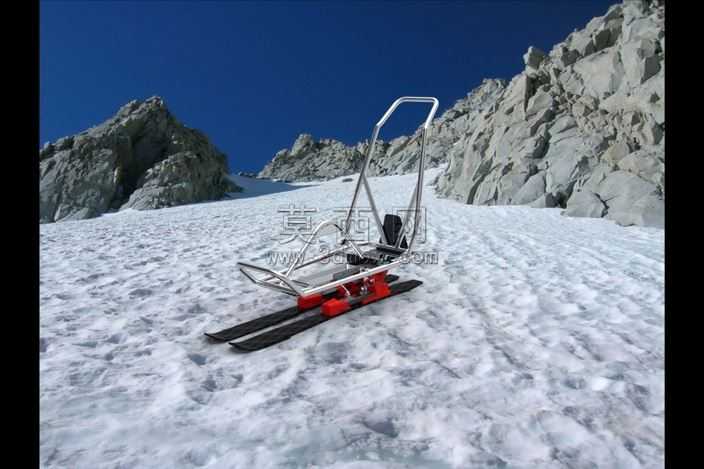

本作品为适配残疾人驾驶使用的滑雪机核心支撑结构三维设计，整体采用底座加铰接支撑臂的组合式构型，建模阶段通过参数化特征绘制完成各部件的精准造型，底座部分设计为带安装孔的平板式结构，均匀分布的固定孔位可保障结构与滑雪机主体机架的稳定连接，避免使用过程中出现移位松脱问题。支撑臂与底座采用铰接式连接结构，可根据使用者的操作需求实现一定角度的转动调节，支撑臂上端开设的铰接孔用于连接操作操控部件，整体结构的过渡位置均做了圆角处理，既消除了应力集中隐患，也提升了部件的加工工艺性。在仿真分析环节，通过有限元模块对结构进行了静力学受力仿真，左侧仿真云图直观呈现了结构受载后的位移分布状态，不同色彩梯度对应不同的位移量数值，可清晰观测到支撑臂上部区域位移量相对更大，底座区域位移量处于极低水平；右侧仿真云图展示了结构的应力分布状态，高应力区域集中在铰接位置与底座连接的局部区域，其余大部分区域应力水平均处于材料许用范围内，验证了结构设计的强度可靠性。材质设定上，结构主体选用高强度轻质合金材质，在保障结构强度刚度满足使用要求的前提下，尽可能降低整体自重，减少驱动负载。设计过程中充分考虑了残疾人使用者的操作特性，铰接结构的阻尼参数经过适配调校，既可以保障操作过程的顺畅性，也能提供足够的支撑稳定性，避免操作过程中出现晃动失控的问题，整体结构的拆装维护便捷性也纳入设计考量，各连接部位均采用标准紧固件连接，便于后期的部件更换与维护保养，通过仿真验证的结构参数可为后续的实物加工生产提供可靠的三维数据支撑，有效缩短产品开发周期，降低试制成本。
