老式摩托车6V电压调节器三维建模

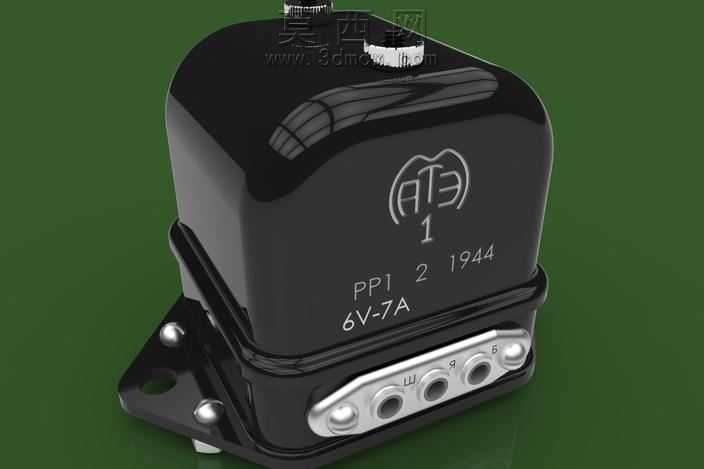

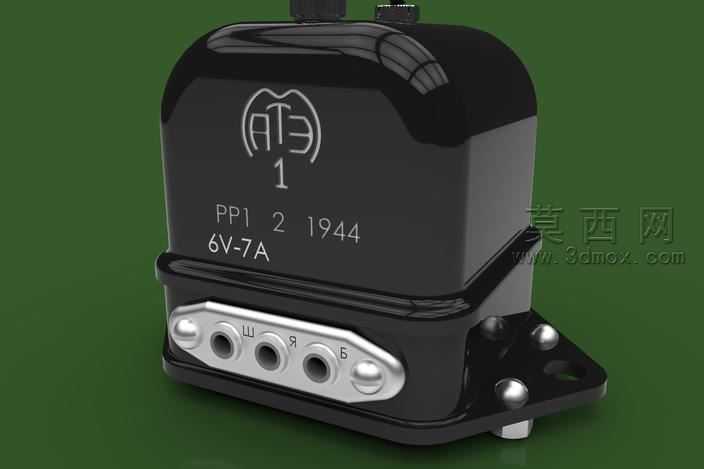

本次三维建模作品还原的是上世纪四十年代配套摩托车使用的6V-7A规格电压调节器，建模过程依托主流三维机械设计软件完成，整体采用自底向上的建模思路，先拆分调节器的各个组成部件分别建模再完成总装配。首先处理主体外壳部分，外壳为带圆角过渡的方形封闭壳体，顶部做了微弧隆起的造型，建模时通过草图绘制截面轮廓后拉伸生成基础实体，再对棱边做不同半径的圆角处理还原老式铸塑件的圆润质感，外壳表面的标识字符采用包覆特征实现，将ATB标识、型号参数、生产年份等矢量图案贴合在壳体曲面，保证标识的凹凸质感与实物一致。底部的安装支架为带安装孔的金属折弯件，建模时通过钣金模块绘制折弯草图，设置对应折弯系数生成支架实体，安装孔位严格匹配实物的固定尺寸，支架与壳体连接的固定铆钉采用单独建模后装配的方式，还原铆钉的半球形头部细节。侧面的接线端子座为金属冲压件，表面做了镀镍质感处理，建模时先绘制端子座的弧形基体，再在对应位置生成四个接线孔，孔边缘做倒角处理模拟冲压加工的工艺特征，端子座表面的接线标识同样采用包覆特征实现。材质渲染阶段，主体外壳采用黑色哑光酚醛塑料材质，调整材质的粗糙度、反光度参数还原老式电木材质的温润哑光质感，避免过度反光；金属支架、铆钉、接线端子座采用抛光镀锌金属材质，设置合适的金属度与反射参数，还原老金属件轻微做旧的光泽感，安装支架底部做了轻微的磨损质感处理，模拟长期使用的痕迹。整体装配完成后检查各部件的干涉情况，保证安装支架与壳体、端子座与壳体的配合间隙完全符合实物装配逻辑，渲染时采用深绿色纯色背景突出主体，打光采用三点布光方式，主光从侧上方照射勾勒壳体的轮廓线条，辅光补亮暗部细节避免死黑，背光勾勒金属件的边缘高光，最终呈现的效果高度还原实物的复古工业质感，完整复现了这款老式电压调节器的外观结构与细节特征，可用于复古摩托车修复参考、老式电气件科普展示等场景。
