通讯设备安装用双侧固定上拉杆结构

　　在通讯基站、室内通讯机柜配套安装、弱电井通讯设备布设这类场景里，这类双侧固定上拉杆是很常用的壁挂式支撑构件，日常作业里经常会碰到设备需要悬空挂装、同时要保证横向连接刚度的需求，普通的单臂挂架承重冗余不足，遇到设备重量偏大、或者安装面存在小幅形变的情况，很容易出现挂点偏移、设备下沉的问题，这类双杆联动的上拉杆结构就是针对这类痛点设计的。从实际使用逻辑来看，它的核心作用是在两个平行的壁挂安装面之间建立刚性连接支撑，既可以作为上层设备的挂载横梁，也能为两侧的壁挂固定座提供横向牵拉的作用力，抵消单侧挂装时固定座受到的倾覆力矩，避免固定螺丝长期受交变载荷出现松动甚至断裂的情况。做结构设计的时候，首先要考虑的是安装边界的适配性，

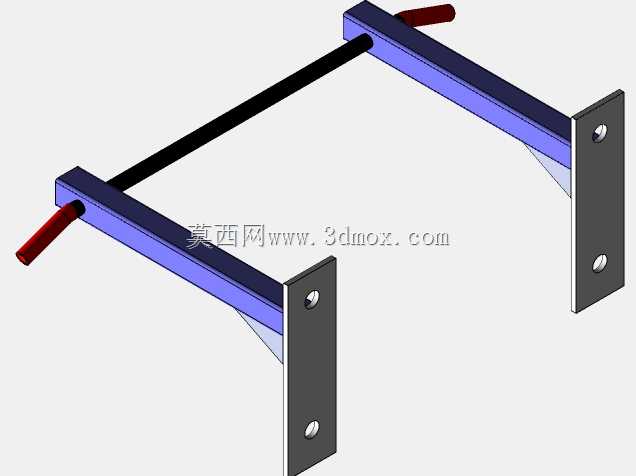

　　两端的L型固定座采用带三角加强筋的折弯结构，固定座上预留两个沉头安装孔，孔位间距按照常规墙面膨胀螺丝、机柜型材安装孔的通用尺寸做匹配，安装时可以直接贴靠在墙面或者型材立柱表面，沉头孔设计能让螺丝安装后端面保持平整，不会突出平面刮蹭后续安装的设备线缆或者外壳。中间的两根平行拉杆采用等长设计，拉杆截面选用矩形型材，相比圆杆结构，矩形截面的抗扭刚度更好，设备挂载在拉杆上时不会出现杆体绕轴线转动的问题，拉杆和两端固定座的连接采用贯穿式插接配合，插接位置预留足够的配合长度，避免连接点出现应力集中导致杆体弯折。两端伸出的红色操作杆是锁止结构的触发部件，安装时将拉杆插入固定座的对应孔位后，扳动红色操作杆就能带动内部的锁止销卡入拉杆的定位槽，

　　完成杆体和固定座的刚性锁止，不需要额外拧动大量螺丝，高空作业时能大幅缩短安装耗时，也能减少工具掉落的安全隐患。实际选型时需要注意安装面的间距，这类拉杆的有效支撑长度要比两个安装面的净间距小2到3毫米，预留安装时的调整余量，避免因为墙面不平整、安装孔位存在加工误差导致拉杆无法顺利装入；固定座的安装面要保证和墙面完全贴合，如果墙面存在凸起，要提前做打磨处理，不然固定座锁紧后会出现翘曲，长期受力下固定座的折弯位置容易产生疲劳裂纹。承重方面，这种双杆结构的静态承重可以满足常规通讯接入设备、小型信号放大器这类产品的挂装需求，设计时已经在杆体和固定座的连接位置做了载荷分散处理，不会出现单点受力过大的情况，

　　日常维护时只需要定期检查两端锁止杆的位置是否到位、固定螺丝有没有出现松动即可，不需要做额外的润滑或者保养。在三维建模过程中，这类结构需要重点校验几个位置的配合公差：拉杆和固定座插接孔的间隙要控制在0.1到0.2毫米之间，间隙太大安装后会出现旷量，设备挂载后容易产生晃动，间隙太小则会导致安装时插接困难，尤其是在低温环境下型材出现小幅冷缩的时候，过小的间隙会直接导致无法装配；固定座上的沉头孔深度要和常用的膨胀螺丝、机丝螺丝的头部尺寸匹配，保证螺丝锁紧后头部完全沉入孔内，不会突出安装平面；锁止机构的运动行程要做干涉检查，确保扳动操作杆的时候，不会和固定座的加强筋、安装螺丝产生运动干涉，扳动到位后锁止销能完全卡入拉杆的定位槽，不会出现半卡的情况。从现场安装的反馈来看，这种结构相比传统的角钢焊接支架，安装效率能提升60%以上，而且所有部件都可以做分体式运输，不会因为支架整体尺寸过大导致运输过程中出现变形，进场后不需要做焊接、打孔等二次加工，只需要按照孔位打膨胀螺丝固定两端座体，再插入拉杆锁止就能完成安装，对于工期紧张的通讯站点布设项目来说，这种快装式的上拉杆结构能很好地适配施工节奏，也能减少现场加工带来的施工垃圾和安全隐患。
