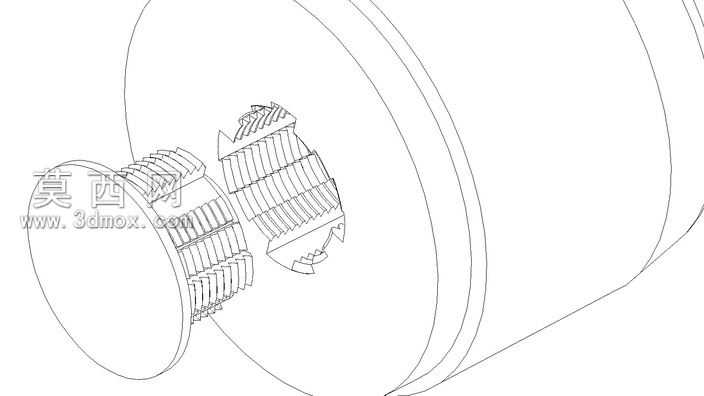

皇家海军15英寸舰炮臀位结构三维设计

本三维模型以皇家海军列装的15英寸舰炮臀位结构为设计蓝本，在三维建模过程中，首先通过对历史留存的装备结构图纸进行参数化拆解，梳理出臀位组件与炮身衔接的核心装配逻辑，采用自底向上的建模方式完成各零件的特征构建。建模阶段针对臀位的闭锁承载结构、齿状啮合部件、弧形定位轮廓分别进行草图绘制，通过拉伸、旋转、扫掠等基础特征命令生成实体主体，再对啮合齿的倒角、接触面的圆角、装配定位槽等细节特征进行精细化处理，保证各零件的尺寸公差符合机械装配的通用规范。结构设计上重点还原了臀位与炮管尾部的配合关系，通过约束装配模拟真实装备中臀位绕轴转动完成开闭锁、承托炮身后坐力的功能逻辑，对多层弧形壳体的同轴度、齿状部件的啮合间隙都进行了参数校验，确保模型在虚拟装配状态下无干涉问题。材质渲染环节，针对金属结构件的材质特性，分别为不同受力部件配置了对应的金属材质参数，对承力结构件赋予高强度合金钢材质，对啮合接触面做了细微的磨损质感处理，弧形外壳部分则做了防锈漆面的材质表现，通过调整材质的粗糙度、金属度、反射参数，还原出海军舰载装备的真实质感。设计过程中充分参考了近代大口径舰炮的尾部结构设计思路，重点还原臀位作为炮尾核心闭锁承载部件的结构特征，既保证了外观轮廓与历史装备的一致性，也对内部的装配衔接结构做了合理的工程化还原，让模型既具备军事装备的展示价值，也能为相关机械结构的学习研究提供直观的三维参考，整体模型的结构比例、零件衔接都经过反复校验，能够清晰展现15英寸舰炮臀位与炮身配合的完整结构形态。
