桌面级多自由度夹持式机械臂结构

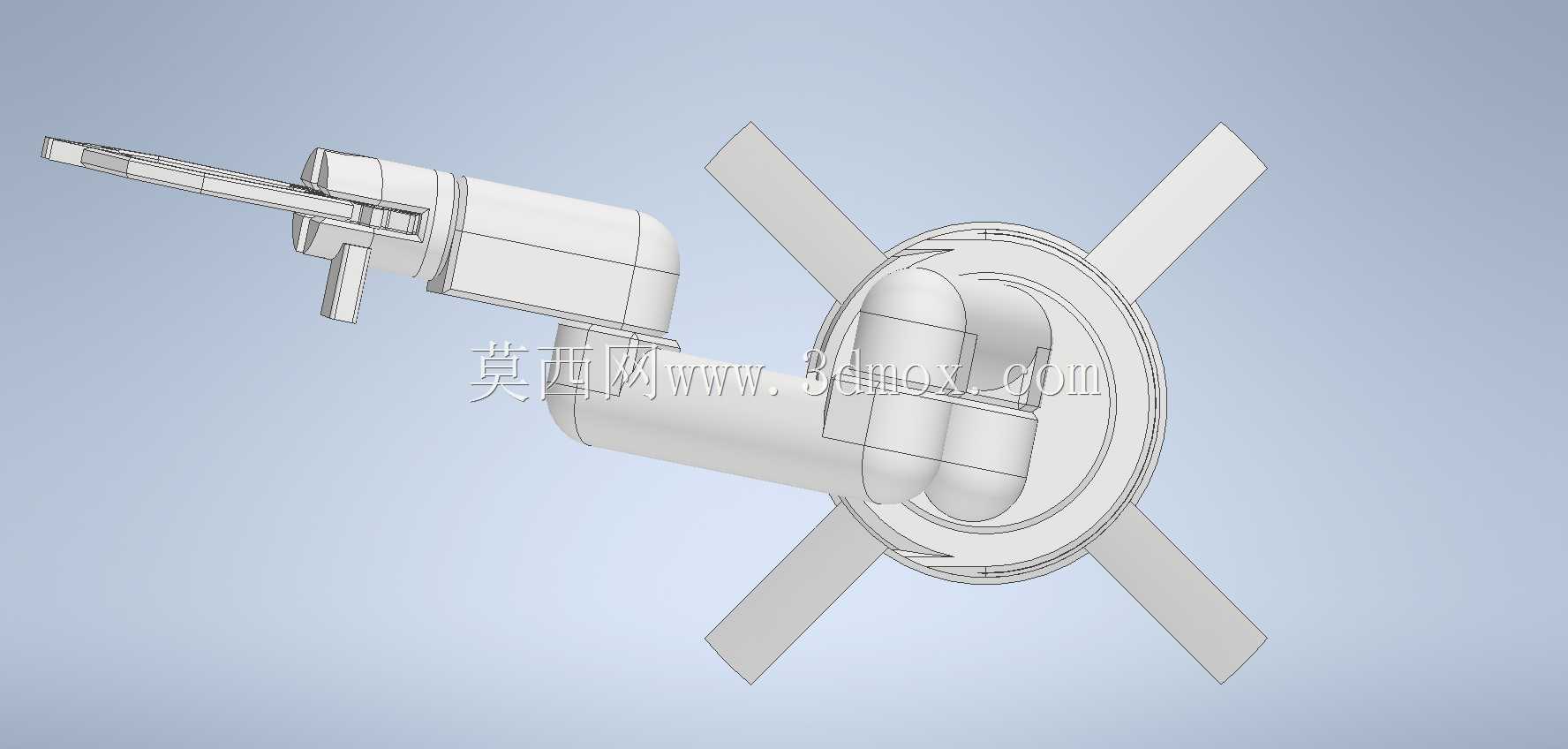

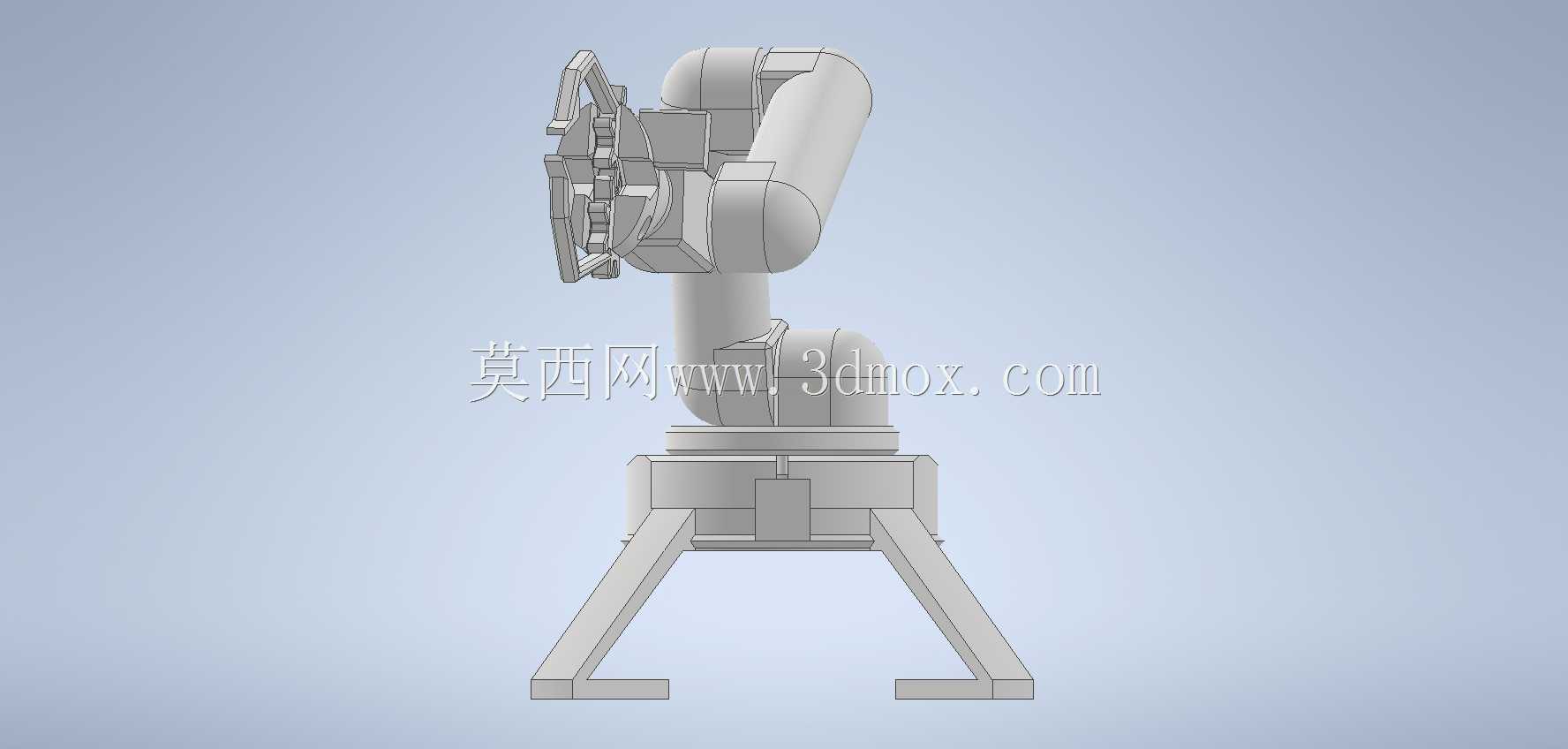

　　这款桌面级机械臂的结构设计，最初瞄准的是家庭场景下的轻量作业需求，区别于工业产线动辄几十公斤负载的重型机械臂，它的作业边界被限定在桌面0.8米半径的球形空间内，底座采用三脚支撑结构，三个支脚呈120度均匀分布，单支脚长度控制在120mm，安装时仅需要在平整桌面预留直径280mm的圆形区域即可完成固定，无需额外打膨胀螺栓或者设计专用安装法兰，适配普通木质、金属桌面的摆放需求，不会对安装面造成破坏。

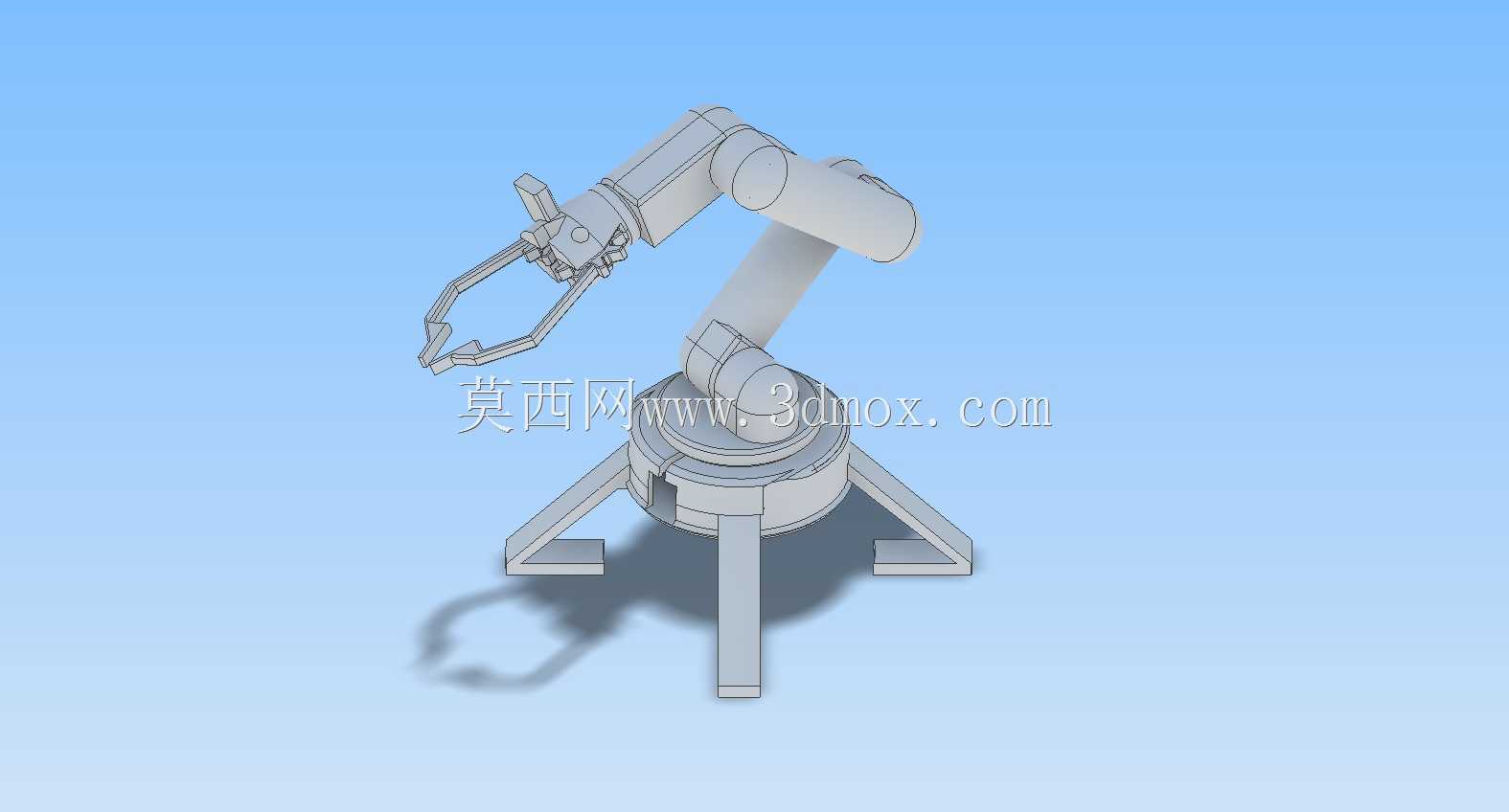

　　从关节配置来看，整机采用六轴串联布局，底座回转关节可实现360度连续旋转，承担水平方向的作业范围覆盖，大臂、小臂关节采用同轴铰接结构，关节处预留的安装槽位完全匹配常用的42系列伺服电机外壳尺寸，建模阶段就将电机外壳的安装凸台、走线缺口做了一体化整合，省去了后续设计转接法兰的步骤，不过当前版本的结构并未预留内部穿线通道，所有动力线、信号线需要沿臂体外侧排布，后续如果要做外观美化或者工业场景适配，还需要在臂体内部铣出穿线腔，避免线缆随关节运动出现拉扯、磨损的问题。末端执行器采用平行夹爪结构，夹爪开合行程为40mm，指端做了防滑齿纹设计，可夹持最大重量500g的规则物体，比如小型电子元器件、手工工具、3D打印耗材等，夹爪的驱动关节同样预留了微型舵机的安装位，不需要额外定制驱动件。

　　在实际应用场景中，这类小型机械臂可搭配视觉模块完成桌面小件的分拣、搬运，也可作为教学演示载体用于串联机器人运动学的实训教学，还能适配3D打印头、激光雕刻头等末端执行器，拓展成小型桌面加工设备。设计过程中，每个零件的壁厚都控制在3mm，既保证了PLA、树脂等3D打印材料的成型强度，也不会因为壁厚过大导致打印成本过高，臂体的转角位置全部做了R5的圆角过渡，避免尖锐棱角在调试过程中造成磕碰伤害。关节处的铰接孔公差设定为H7，配合铜套可有效降低转动过程中的磨损量，底座内部预留了控制板的安装空间，可容纳常规的Arduino、STM32等开源控制板，不需要额外设计外置控制盒。

　　需要注意的是，当前结构的负载能力完全由关节处的舵机扭矩决定，如果要提升负载，只需要更换更大扭矩的舵机，同时对应调整关节处的安装槽尺寸即可，臂体本身的结构强度可支撑最大2kg的末端负载，不会出现结构变形的问题。三脚底座的重心经过校准，当大臂完全伸展至水平状态时，整机重心依然落在三脚支撑的投影范围内，不会出现侧翻的风险，不需要额外增加配重块。夹爪的指端预留了M3的螺丝孔位，可根据作业需求更换不同形状的夹具，比如吸盘、软指套等，适配不同材质、形状的被夹持物体。
