透明外壳球形多关节致动结构设计

　　这款球形致动结构的设计，最初是面向小型足式机器人的关节驱动需求展开的，区别于传统单轴回转关节的布局逻辑，采用全封闭球形外壳将整套驱动、传动、传感组件完全包覆在内，能够在紧凑的安装空间内实现多自由度的姿态调整，适配多类需要小体积多向转动输出的机器人应用场景。从实际落地场景来看，这类结构既可以作为小型人形机器人的髋、肩等多自由度关节的核心驱动单元，也能嵌入到球形巡检机器人、管道探测机器人的内部作为姿态调整执行机构，甚至在小型仿生机械、教学演示实验平台中也能找到适配空间，相比传统串联多关节堆叠的结构，它的整体占用空间更小，转动惯量分布更均匀，动态响应过程中不会出现多关节叠加的结构干涉问题。

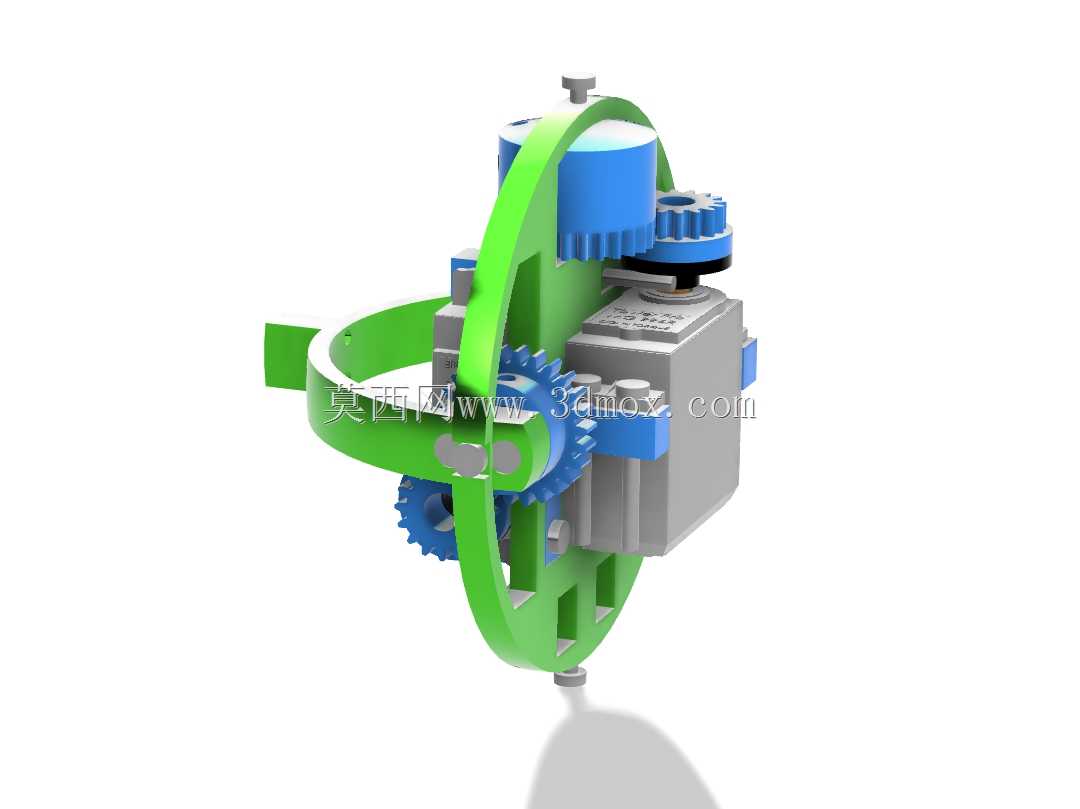

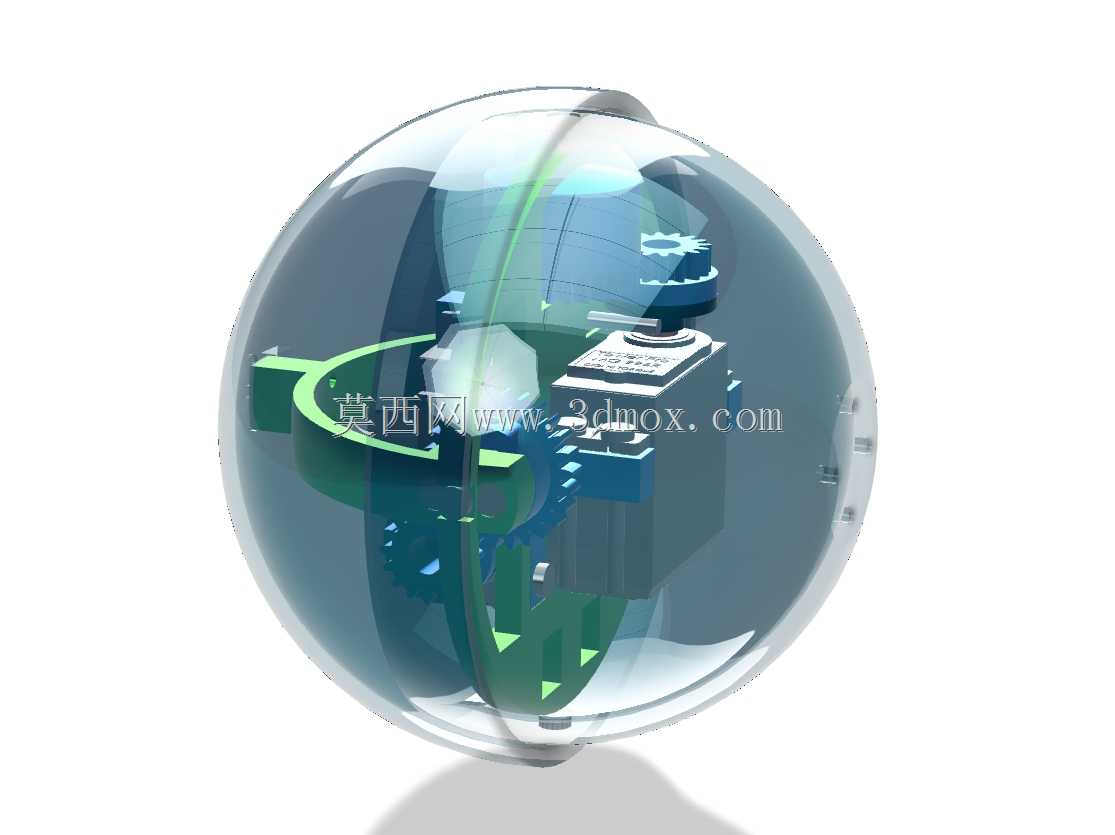

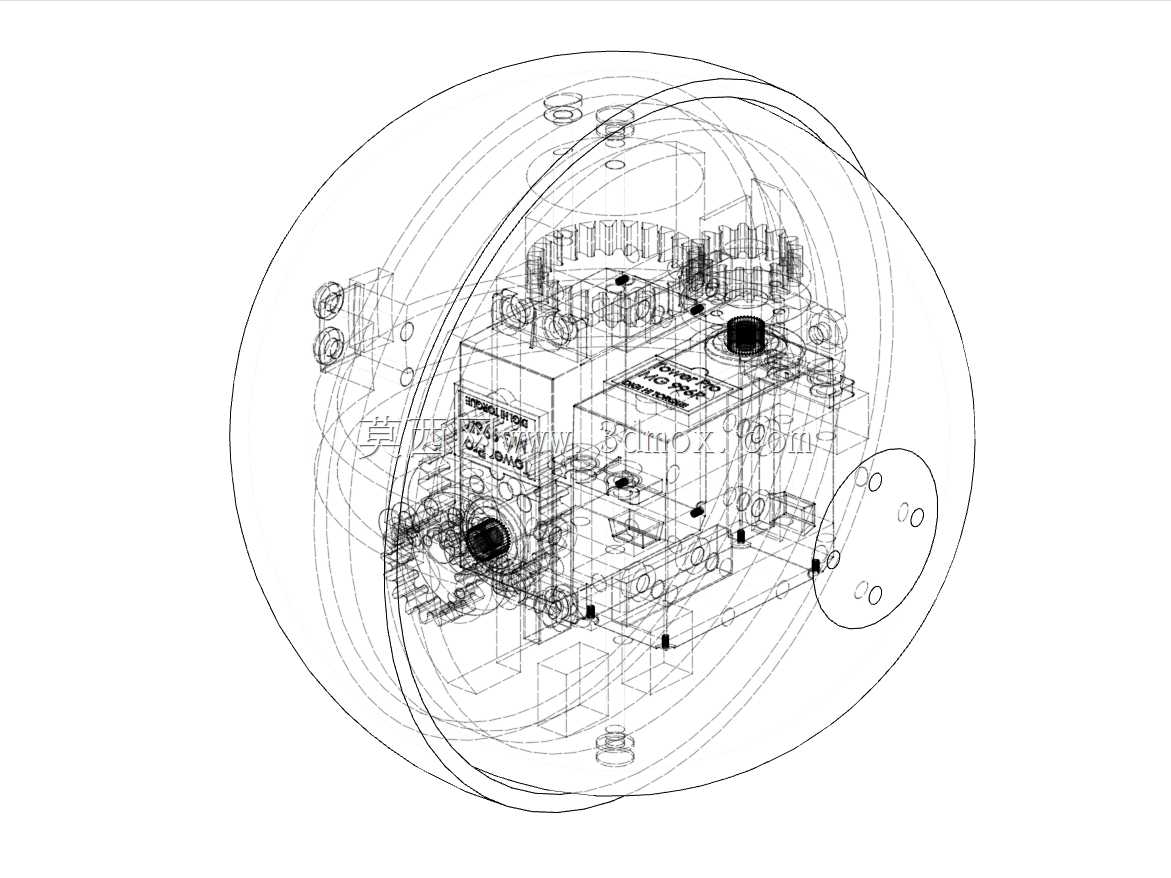

　　从功能特性上看，该结构将所有传动与驱动组件集成在球形透明外壳内部，外壳采用高透耐磨的工程材质，既可以直观观察内部组件的运行状态，方便调试阶段排查传动卡滞、组件错位等问题，也能为内部精密结构提供防护，隔绝外界粉尘、水渍对传动部件的侵蚀，提升复杂工况下的运行稳定性。内部的传动布局采用正交多轴联动的设计思路，通过多组传动副的配合，能够实现绕三个正交轴的回转输出，转动范围覆盖常规足式机器人关节所需的摆角区间，不需要额外加装外置的限位结构就能满足步态运动的角度需求，同时内部预留了走线空间，驱动与传感线路可以从结构中心的走线通道引出，避免转动过程中出现线缆缠绕、磨损的问题。

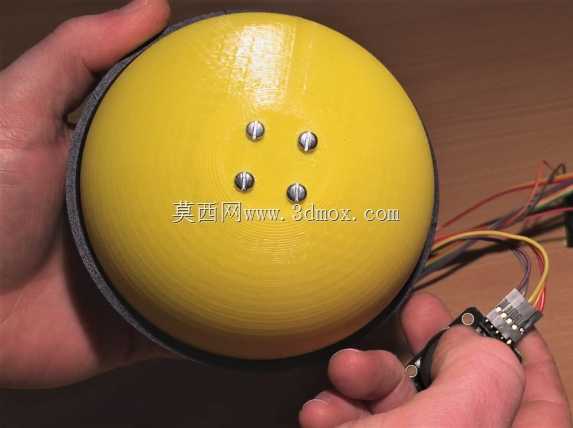

　　设计过程中参考了运动学建模与步态规划的相关逻辑，对内部组件的重心分布做了针对性优化，将质量较大的驱动组件尽量布置在球心附近的位置，降低转动过程中的偏心负载，减少驱动单元的出力损耗，同时对传动副的啮合间隙做了预紧设计，保证正反向转动切换时的回程误差控制在极小范围内，满足机器人运动控制的精度要求。结构的安装边界设计也做了通用化考量，球形外壳的上下两端预留了标准化的安装接口，可以直接对接常规的机器人连杆结构，不需要额外设计转接件，整体外径尺寸适配小型机器人的关节安装空间，不会出现突出结构与周边连杆产生运动干涉的问题，安装时只需要固定两端的接口法兰，完成线路对接即可投入使用，降低了整机集成的设计难度。

　　在结构细节处理上，内部的传动组件采用模块化的布局思路，每个驱动单元都可以单独拆卸维护，不需要完全拆解整个球形外壳就能完成故障部件的更换，降低后期维护的成本；外壳的拼接位置采用密封槽加密封圈的设计，能够达到常规工业场景的防护等级要求，适配室内外多类运行环境。针对步态运行过程中的冲击负载，内部的传动部件都做了强度校核，选用耐磨的工程材质与金属件配合的传动方案，既能控制整体结构重量，又能保证反复启停、变向运动过程中的结构强度，不会因为长期运行出现部件变形、传动失效的问题。从实际应用的角度出发，这类集成化的球形致动结构，能够大幅简化多自由度关节的设计流程，结构工程师不需要再单独设计多轴串联的关节支架、防护外壳、走线结构，直接选用该结构作为关节单元，就能快速完成机器人原型的搭建，缩短产品研发的周期，同时集成化的结构也比自行拼接的多轴关节拥有更好的一致性，降低批量生产过程中的装配调试难度。
