偏心式旋钮调节锁紧连接构件

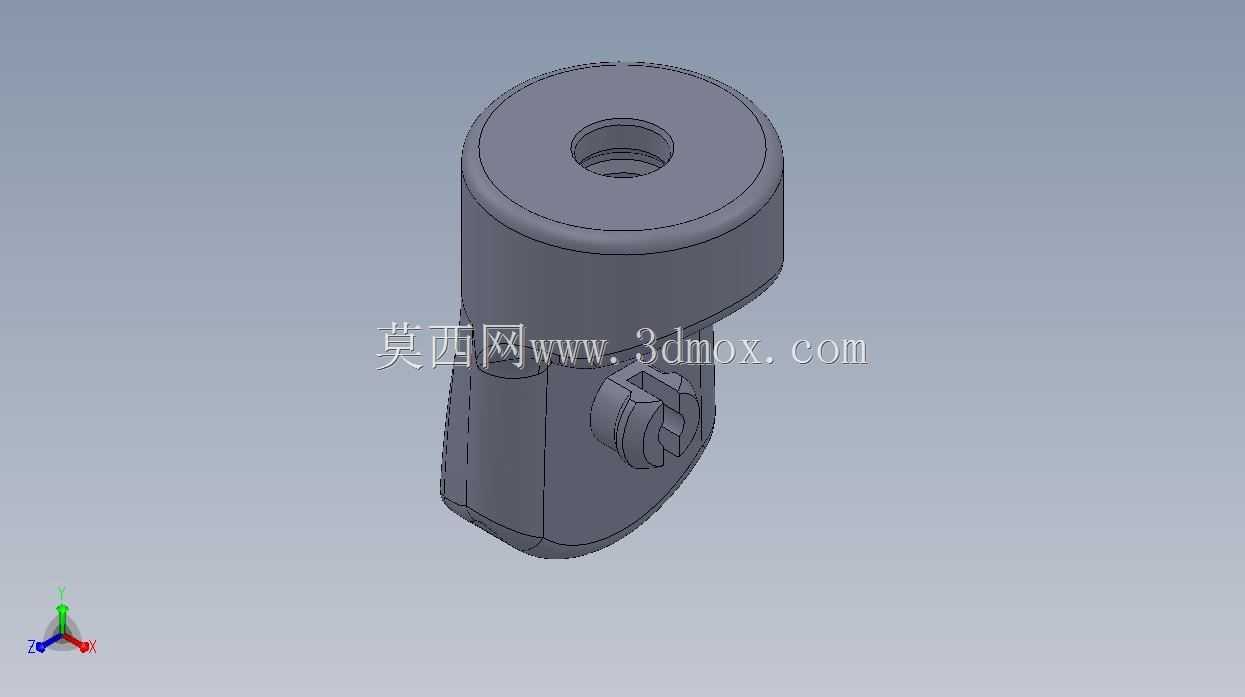

　　该构件主要应用于小型通讯手持终端的侧置功能调节模块，作为设备侧边的操作锁紧部件，承担档位切换、模块锁止的核心功能，在日常使用中，用户通过扳动侧置的偏心拨片，即可实现终端外接扩展模块的快速锁紧与释放，无需额外工具辅助，适配现场快速拆装的作业需求。从结构设计逻辑来看，主体采用上部圆柱基座加下部偏心握持臂的一体化构型，上部圆柱端面预留同轴通孔，用于穿装定位销轴，通孔与基座外圆保持严格的同轴度公差，保证转动过程中无径向窜动，避免长期使用后出现的松旷问题。下部偏心臂的曲面完全贴合人手拇指的按压弧度，表面做微弧过渡处理，无尖锐棱角，操作时的施力角度经过反复校核，单手握持设备时拇指自然放置即可完成拨转操作，拨转行程控制在35度范围内，

　　既保证锁紧状态下的自锁可靠性，又避免行程过大导致的操作冗余。偏心锁紧面的凸轮轮廓采用等距曲线设计，锁紧过程中接触压力随转角线性提升，到达锁止位置时形成机械自锁，不会因设备振动、意外触碰出现松脱，解锁时仅需施加反向拨动力即可快速脱开，锁紧与解锁的操作力控制在15N到20N区间，兼顾操作手感与锁止可靠性。安装边界方面，上部圆柱基座的外径根据终端内部安装空间做了适配优化，基座高度与设备壳体的壁厚匹配，安装后基座上端面与设备壳体外表面保持齐平，无突出刮蹭风险，下部偏心臂的外轮廓在收拢状态下完全贴合设备侧边的曲面造型，不会额外增加设备的握持宽度，拨片突出壳体的高度控制在8mm，既保证足够的扳动施力空间，又避免突出过多造成的误触。

　　构件的壁厚采用均匀化设计，整体壁厚保持在2.5mm左右，转角处均做R1.2的圆角过渡，避免注塑成型时出现缩痕、应力集中问题，同时在偏心臂与上部基座的连接位置做了局部加厚处理，提升该受力薄弱位置的结构强度，经过反复跌落、反复扳动测试，该位置可承受超过一万次的锁紧解锁循环无断裂、塑性变形问题。在实际装配场景中，该构件通过上部的同轴销轴与设备内部的安装座铰接，销轴两端做卡簧限位，装配时仅需从壳体外侧将构件放入安装槽，穿入销轴后卡入卡簧即可完成装配，无需复杂的紧固工序，适配流水线快速装配的生产需求。构件的锁紧端面对应设备内部的扩展模块卡槽，锁止状态下偏心面压紧模块的定位凸台，将模块牢牢固定在卡槽内，保证模块与内部连接器的接触可靠性，

　　避免因接触不良导致的通讯信号中断问题，解锁状态下偏心面完全脱离模块凸台，模块可直接从卡槽中抽出，更换过程无卡滞。从材料选型适配的角度，该结构适配常用的工程塑料注塑成型，也可根据使用强度需求更换为锌合金压铸成型，两种工艺下的结构尺寸无需做大幅修改，仅需调整拔模斜度即可满足生产要求，降低了不同批次生产的模具改造成本。结构表面无需做额外的防滑纹理，依靠曲面本身的弧度即可提供足够的操作摩擦力，避免积灰藏污，适配户外作业场景下的使用需求，即使戴薄型劳保手套也可顺利完成操作。
