适配iPhone5的激光测距手机保护壳结构

　　做现场勘测的从业者大多有过类似体验：揣着笨重的专业测距仪跑现场，掏出来开机校准的功夫，甲方已经在催着报初步尺寸；拿手机粗略估算又容易出现较大误差，尤其是遇到难以靠近的测量点位，比如高空管廊间距、狭窄设备夹层净空，普通测量手段要么够不着，要么精度达不到施工参考要求。这款集成激光测距功能的手机保护结构，正是瞄准这类现场作业的痛点做的整合设计，把日常随身携带的手机和专业测距模块做了结构融合，不用额外携带单独的测量设备，掏手机就能完成常规距离测量作业。

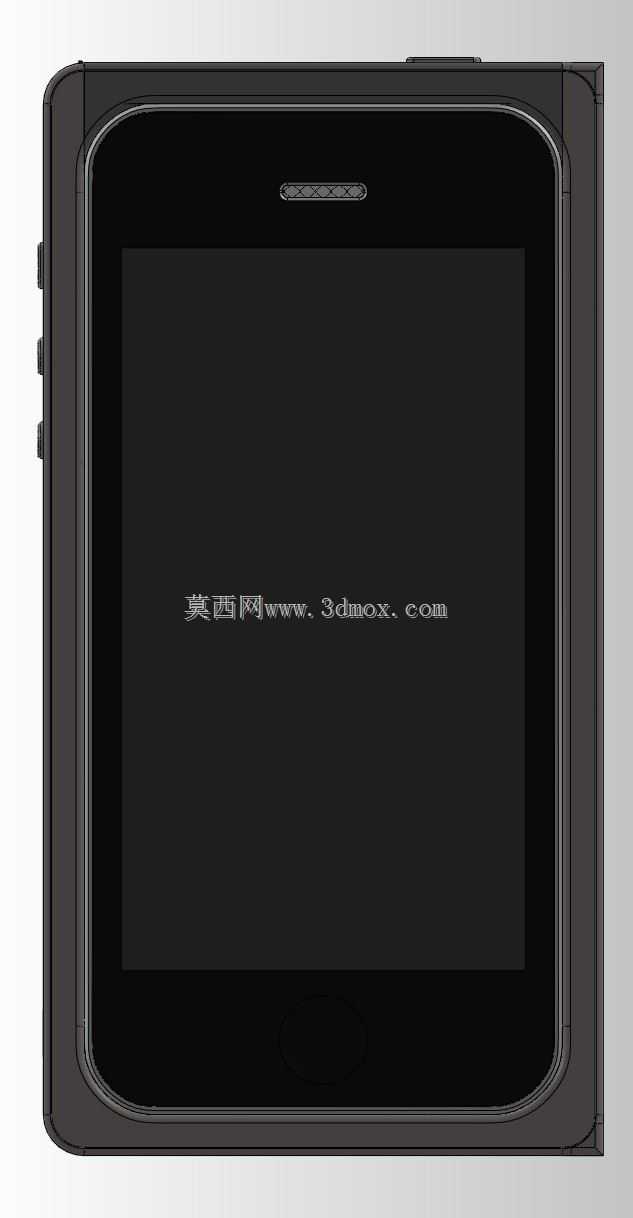

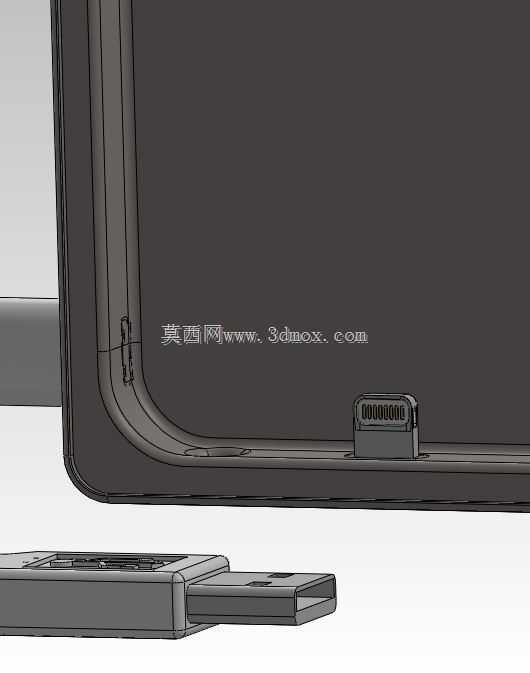

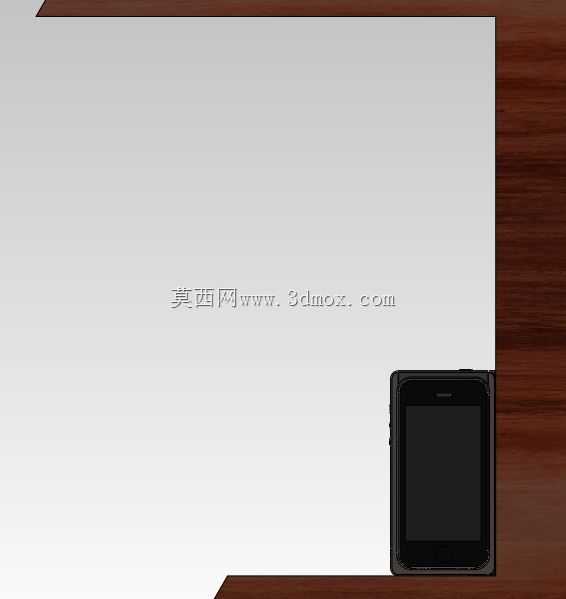

　　从结构适配逻辑来看，整个壳体完全围绕iPhone5的机身轮廓做包裹设计，安装时不需要额外工具，拨开壳体顶部的弹性夹爪，将手机顺着壳体导向槽滑入到位，夹爪自动回弹卡紧手机顶部边框，配合壳体四周的贴合唇边，能把手机牢牢固定在壳体内，不会因为现场走动、抬手测量出现松脱晃动。壳体内预置的Lightning插接头在手机滑入到位时会自动对准手机接口，不需要额外插线，测距模块采集到的距离数据可以直接通过接口传输到手机端，配合对应的测量应用，实时在手机屏幕上显示测量数值，还能直接在手机端完成数据记录、标注、导出，不用像传统测距仪那样测量完再手动抄录数值，减少现场记录的出错概率。

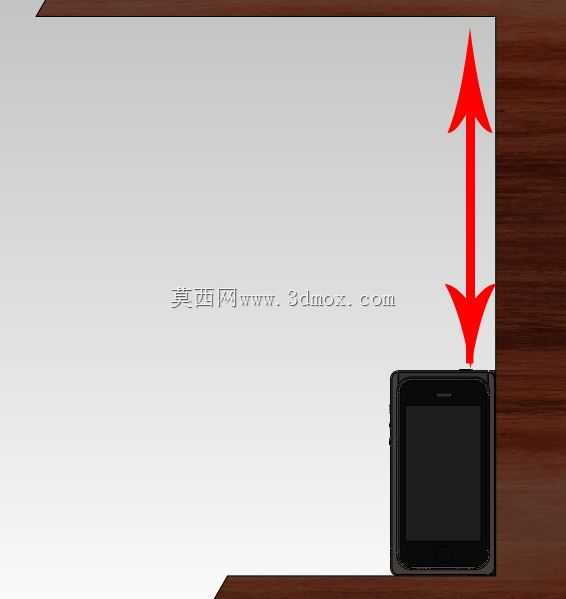

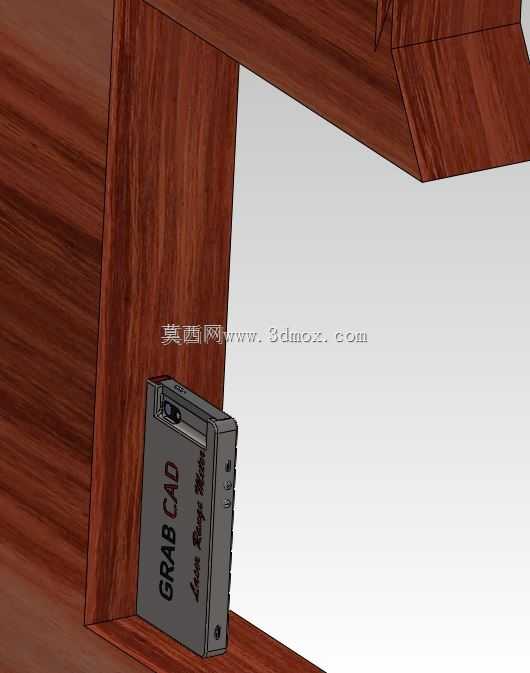

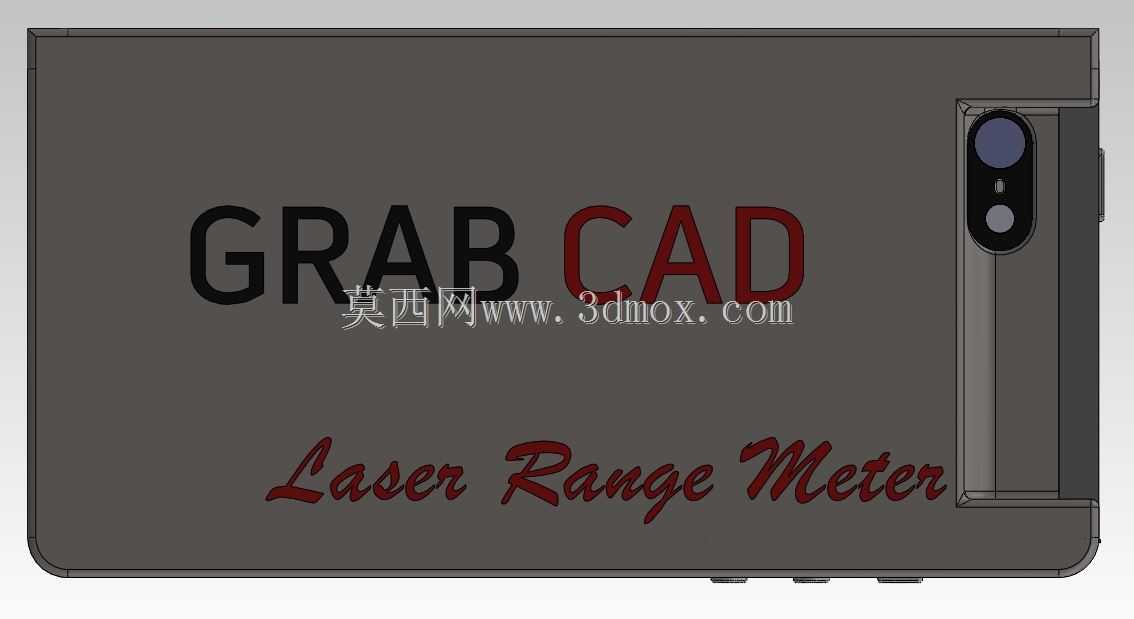

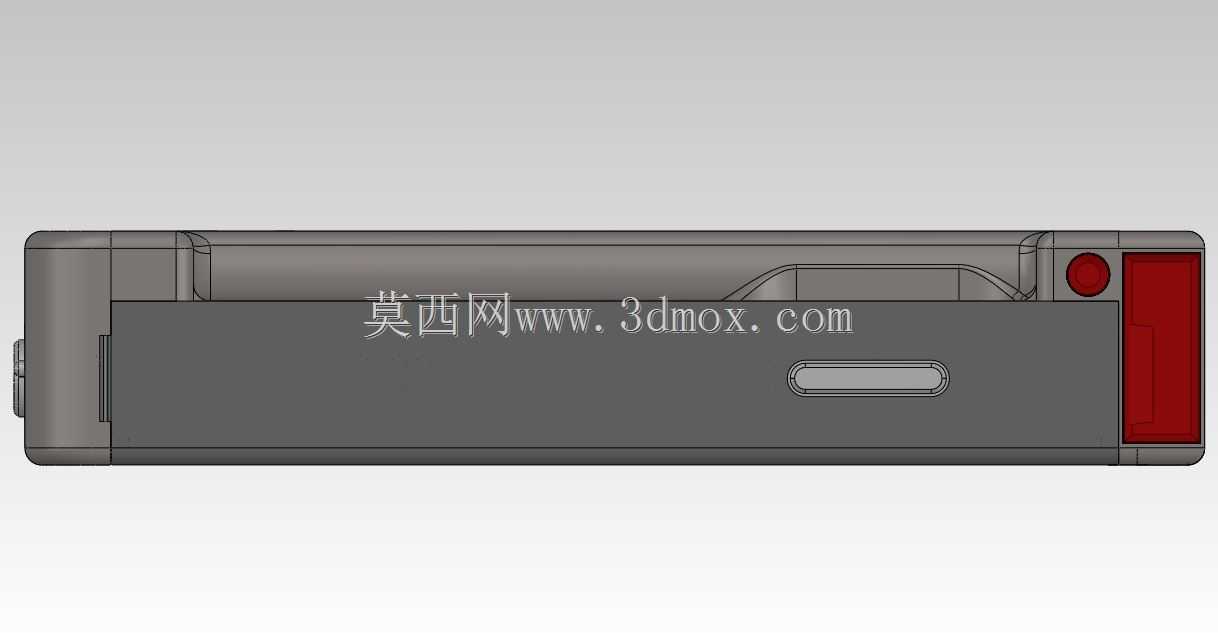

　　功能集成层面，壳体顶部集成的激光发射与接收模组，做了突出保护设计，日常放置时模组不会直接接触桌面，避免镜头刮花影响测量精度。模组的发射角度经过校准，和手机背部平面保持垂直，测量时只要把手机背部贴在测量基准面上，按下测量按键就能得到基准面到目标点位的直线距离，不需要额外调整角度找基准。除了基础的直线距离测量，配合手机端的运算能力，还能通过多次测量计算房间面积、体积、勾股法间接测量难以直接对位的点位，比如隔着障碍物测对面墙体的距离，完全能满足土木现场勘测、室内装修量房、设备安装定位这类常规工程场景的测量需求，测量精度能控制在毫米级，足够应对绝大多数非精密级的现场测量作业。

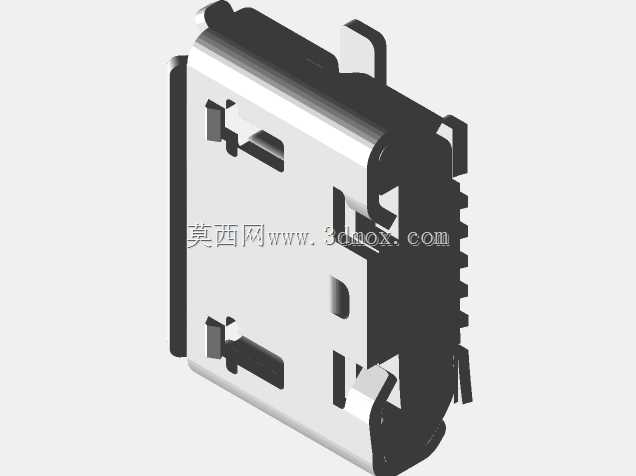

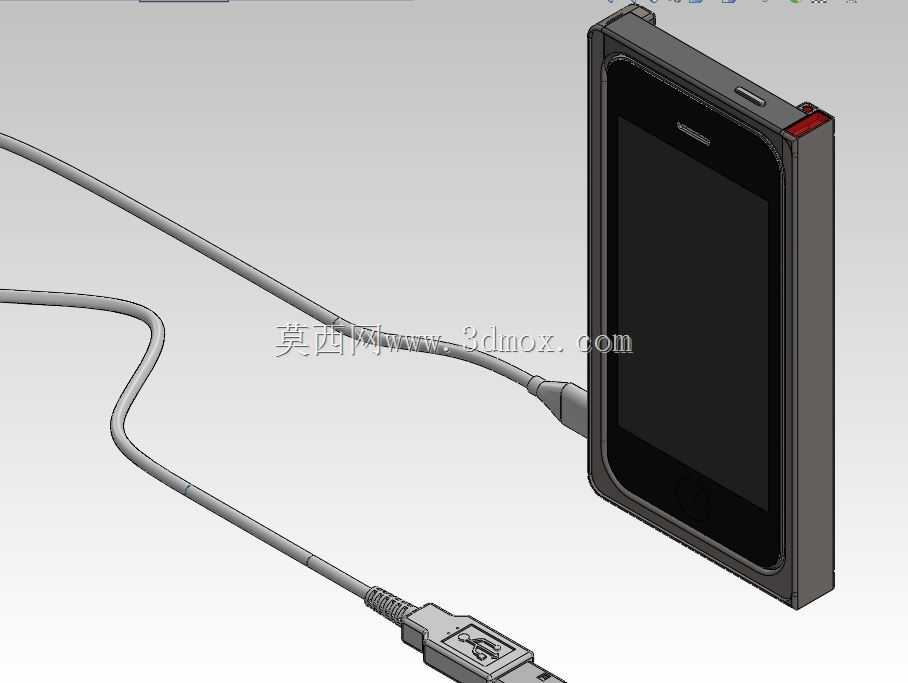

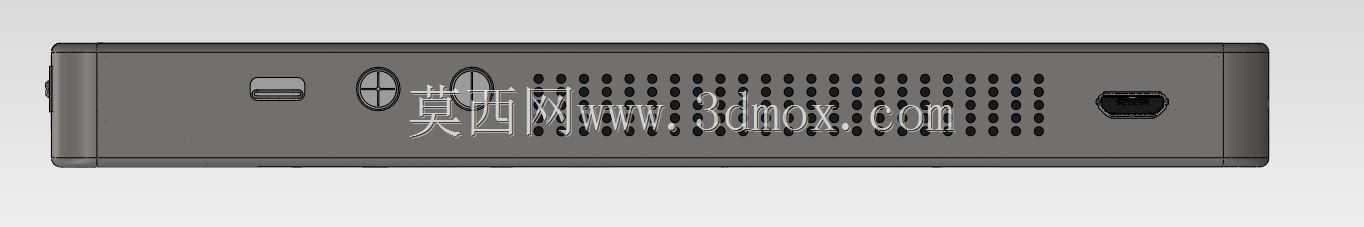

　　壳体侧面做了独立的测量触发按键，位置刚好对应单手握持手机时的食指位置，测量时不用刻意调整手姿去点屏幕，盲操作就能触发测量，在爬梯、扶靠脚手架这类需要单手持物的场景下操作便利性提升明显。背部的格栅开孔一方面是给手机和测距模块做散热，长时间连续测量时模块产生的热量可以通过格栅快速散出，不会因为积温导致模块漂移或者手机过热降频；另一方面格栅也做了防尘设计，开孔尺寸控制在日常粉尘难以进入的范围，适配工地、装修现场这类多尘的作业环境。壳体尾部预留了迷你USB通讯接口，除了给测距模块充电之外，也可以在需要的时候连接外接设备，把测量数据同步到现场的工控设备或者笔记本上，不用通过手机中转。

　　安装边界上，整个壳体的厚度控制在不影响手机正常握持的范围，装上之后手机整体厚度不会超过常规带支架的手机壳，日常放口袋不会出现卡滞；所有边角都做了圆弧过渡，没有尖锐棱角，不会刮蹭衣物或者划伤手。夹爪的夹紧力经过调校，既能保证手机不会滑落，又不会因为夹力过大硌伤手机边框，反复拆装也不会出现夹爪松脱的问题。和手机接口对接的插接头做了浮动设计，哪怕手机壳有轻微的装配公差，也能保证插接头和手机接口完全贴合，不会出现接触不良导致的数据传输中断问题。

　　实际作业场景里，这种集成式的设计最大的优势就是降低了测量作业的准备成本，平时手机是日常通讯工具，需要测量的时候直接触发功能就能用，不会出现出门忘带测距仪、测距仪没电没法用的情况，对于经常跑现场的工程师、装修施工人员、设备安装人员来说，相当于把一个常用的测量工具整合到了每天必带的手机上，减少随身装备的数量，也提升了突发测量需求的响应速度。
