开孔无麻花孔切割\u0026热板焊接塑料零件

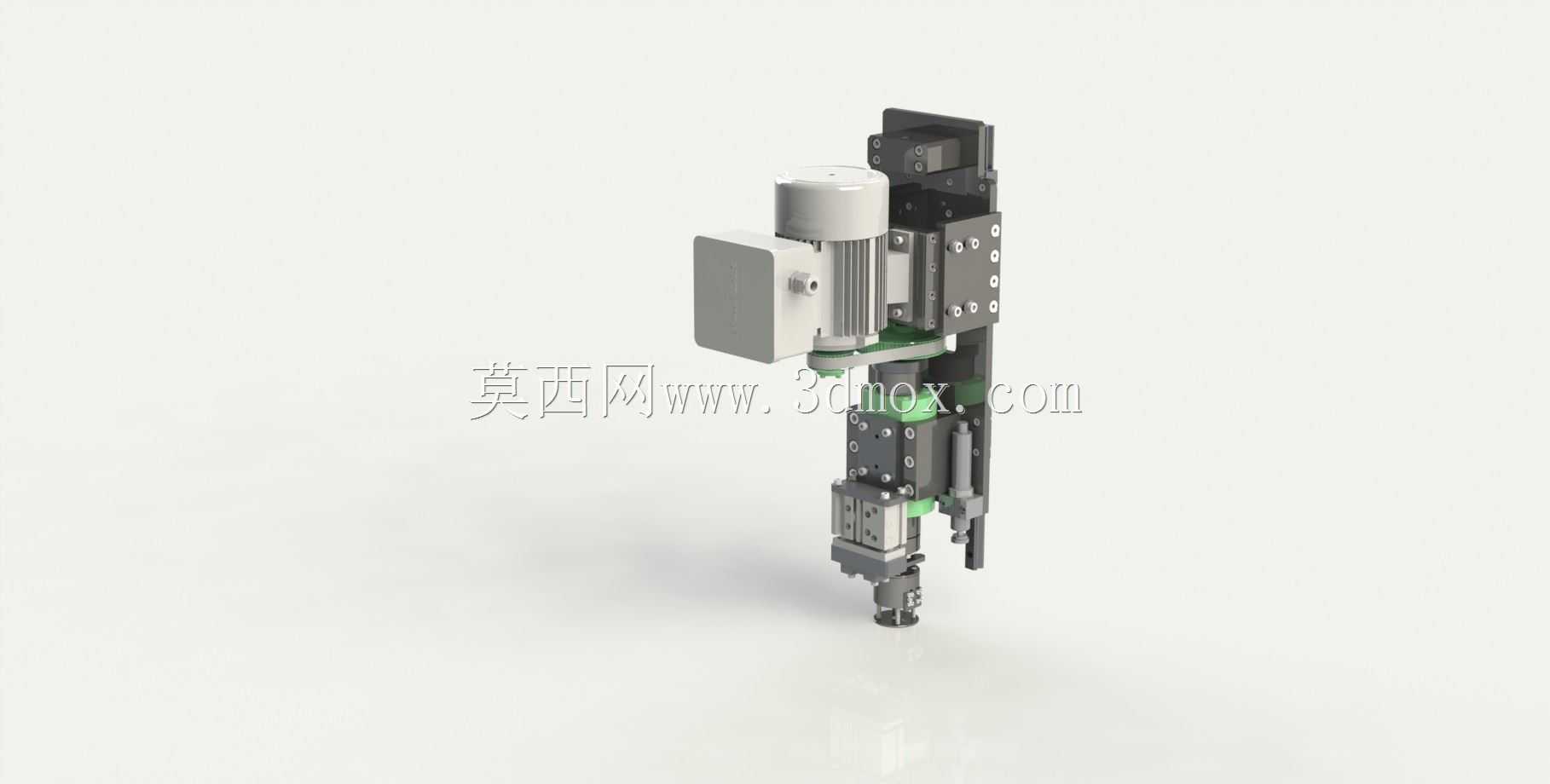

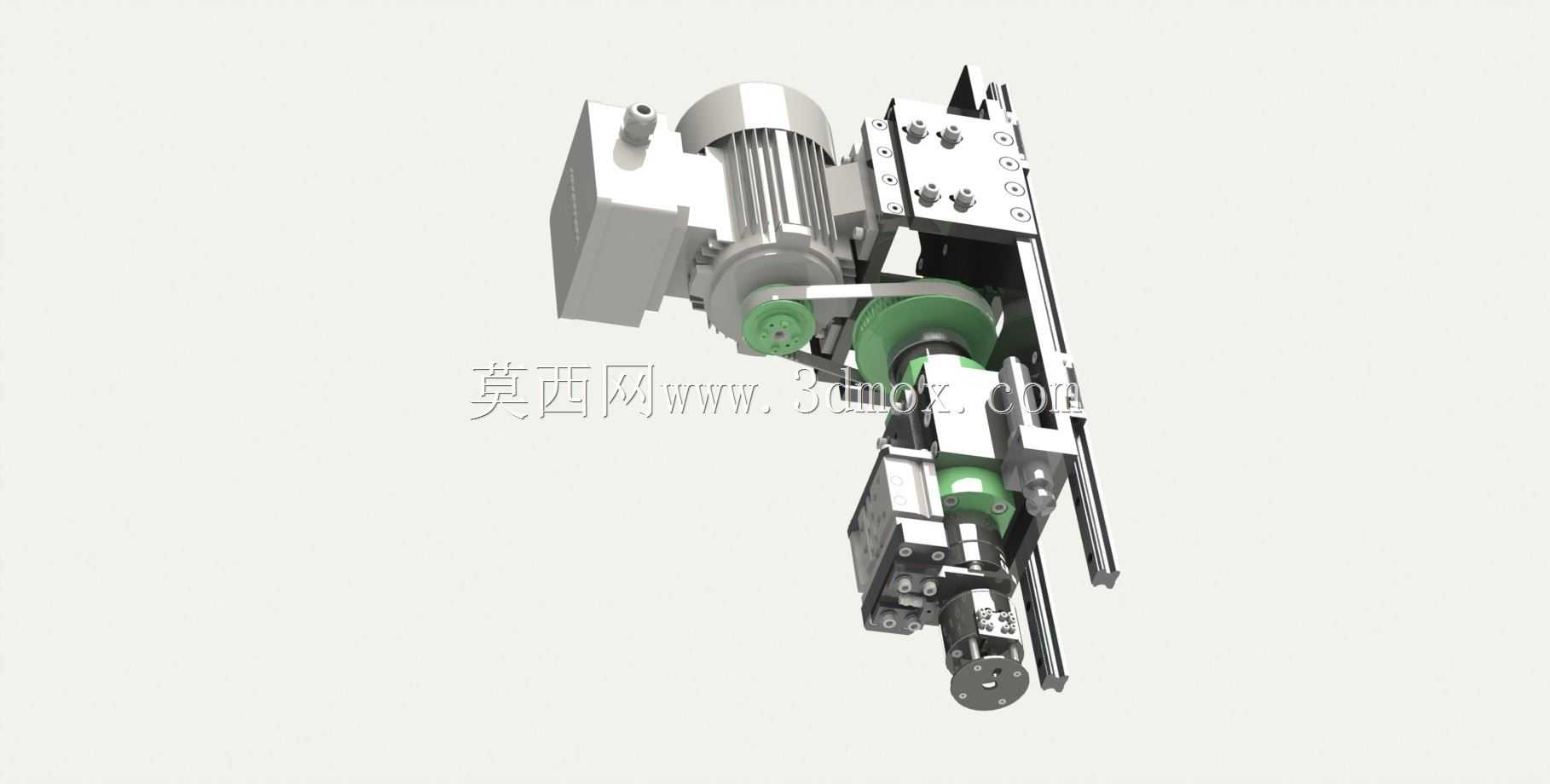

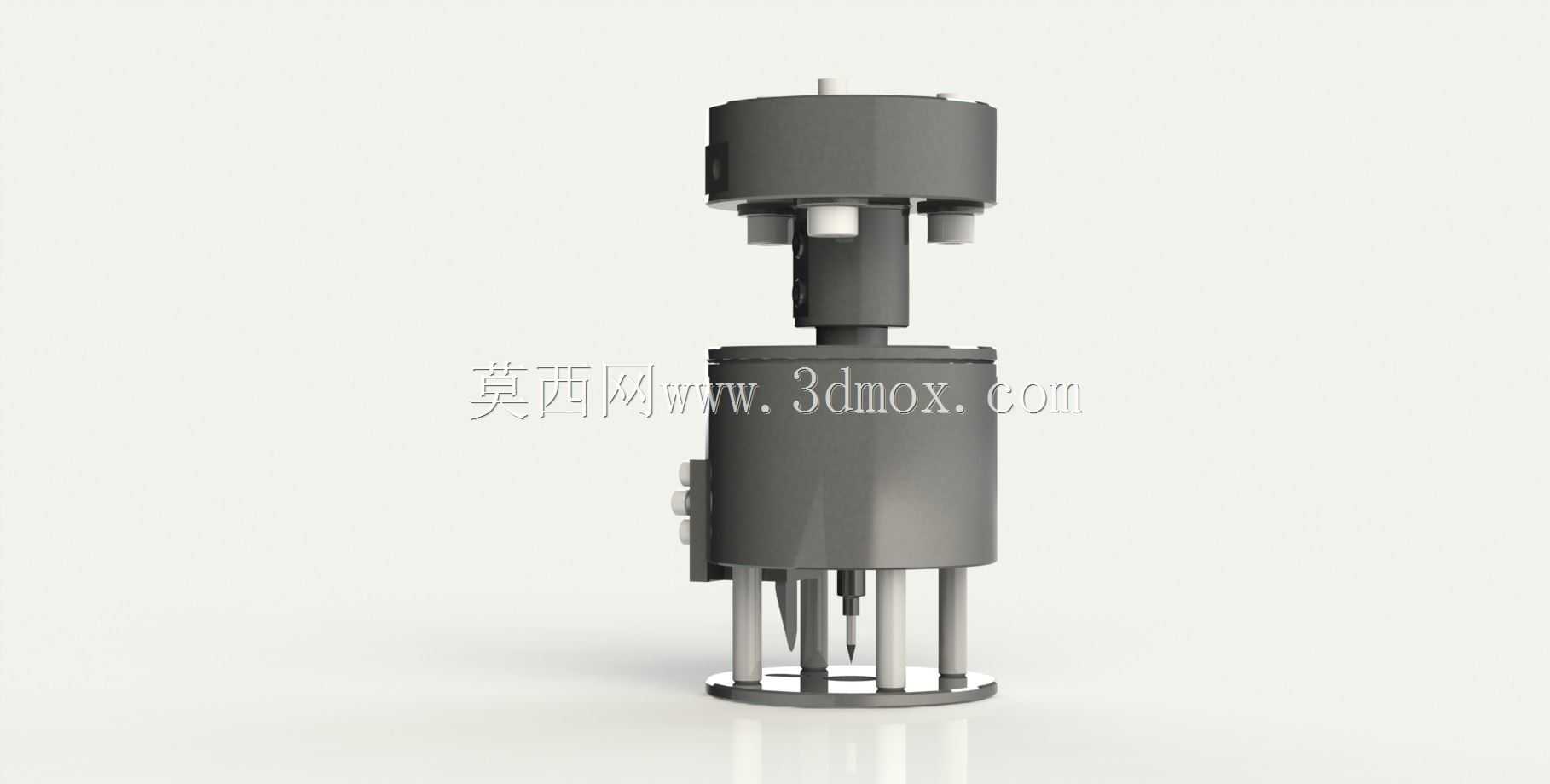

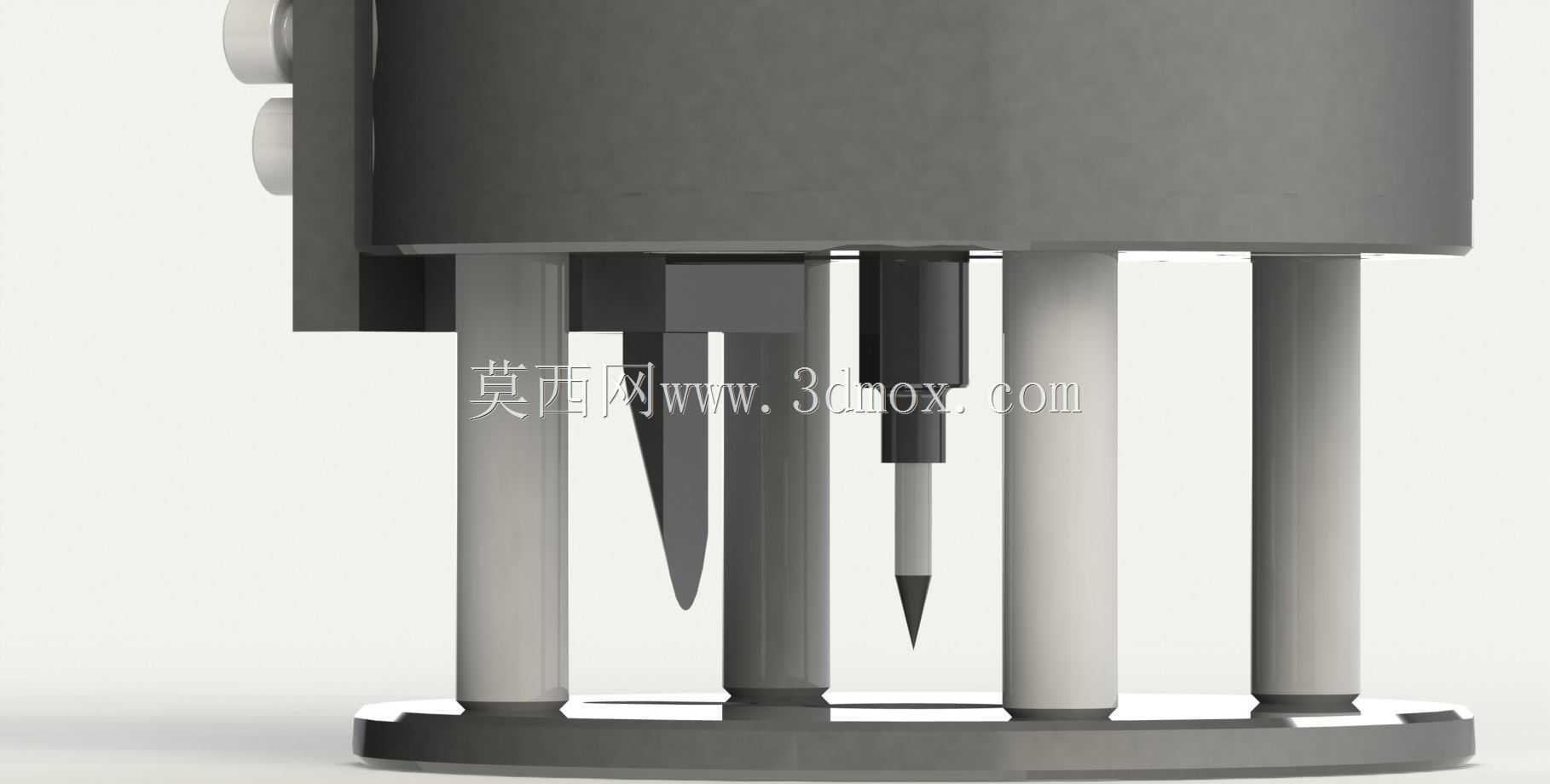

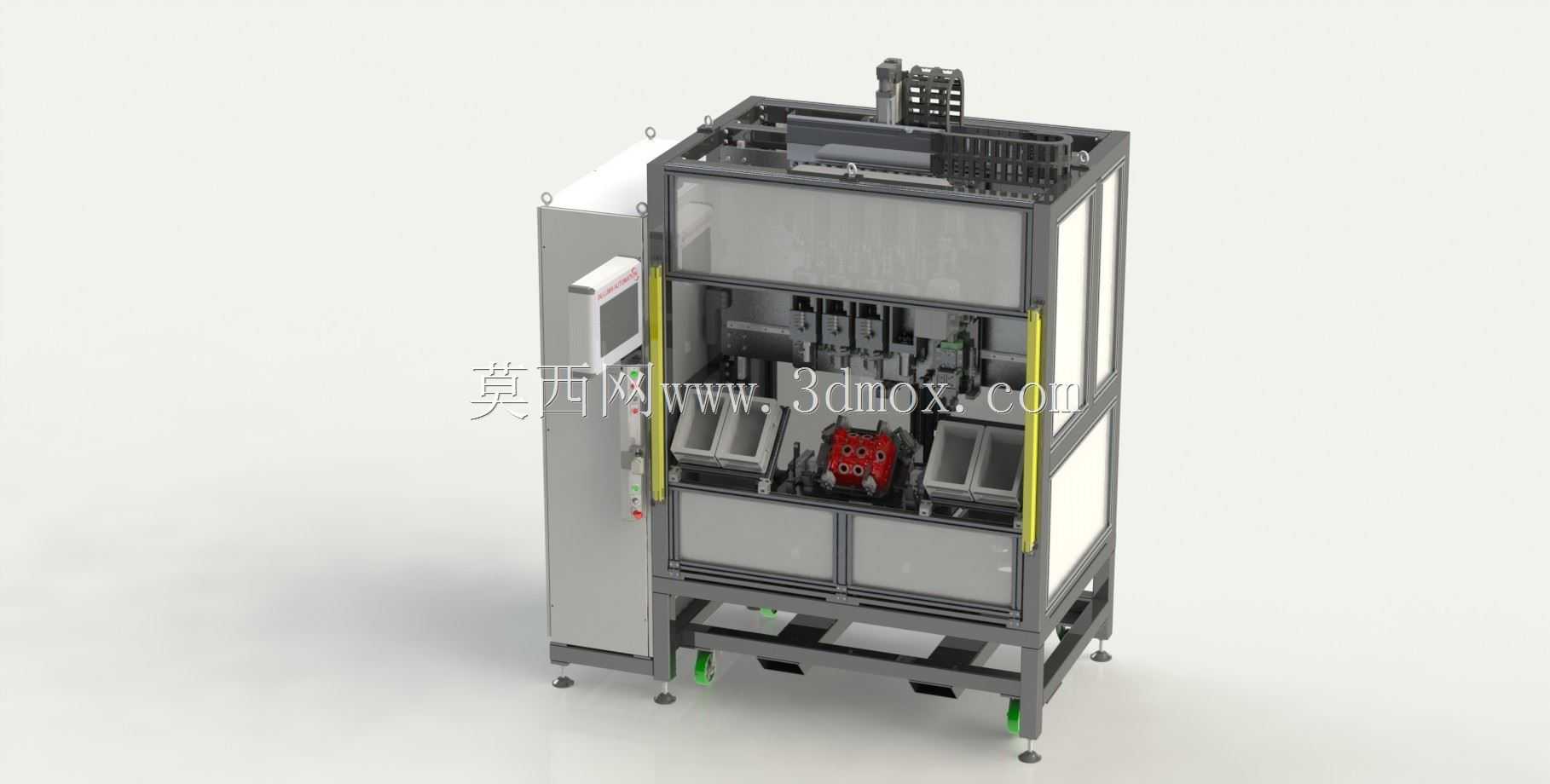

该机器可以在一个零件上的8个位置和另一个零件上的3个位置（未显示）中的任何一个位置上切割一个孔，并以任何顺序将5个附件（2个类似，因此只有4个工位）中的任何一个进行热板焊接。该刀具是一种开孔式刀具，具有一个刀片和一个中心销。切割器保留段塞，并在热板加工过程中将其喷射到底部带有废料箱的斜槽中。热板涂有特氟龙涂层，以防止在热板循环的分离部分熔融塑料“串接”。有4个伺服驱动器用于实现机器上的主要运动。X1（从左到右）（&；Z1（上下）位于机器顶部，X2（从左到右）和Y1（从前到后）位于底部。底部工具可容纳2个夹具，一个较大的夹具用于8位置零件（如视频中所示），另一个较小的夹具用于3位置的其他变体。底部工具将夹具操纵到所需的方向，以及X2&；Y1伺服驱动器，用于切割零件并将附件焊接到零件上。该工具可以前后倾斜90度，也可以实现中间45度的位置。如视频所示，刀具上还有一个90度的回转台，以适应较大零件上的端部位置
