低成本龙门式CNC等离子切割作业台结构设计

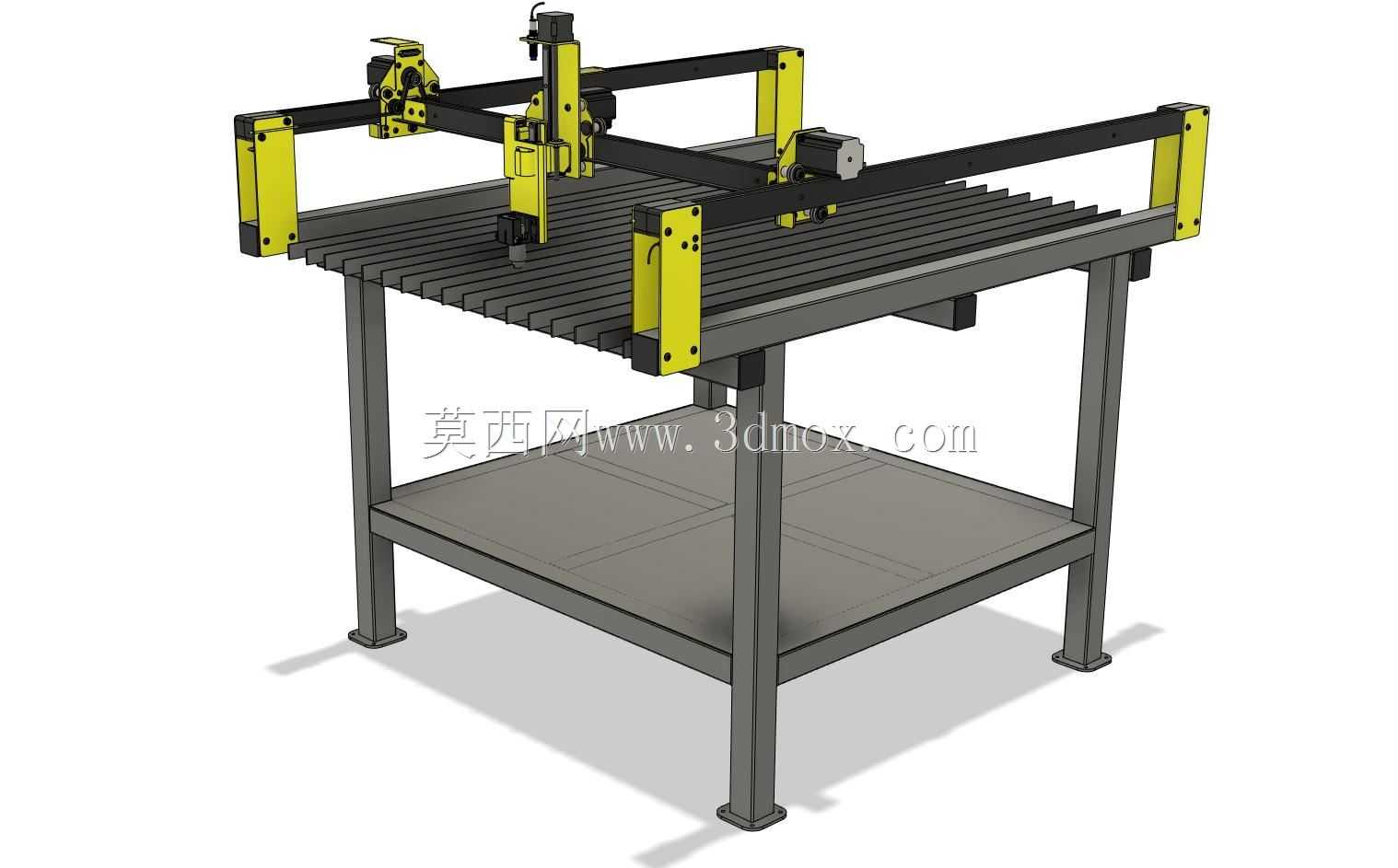

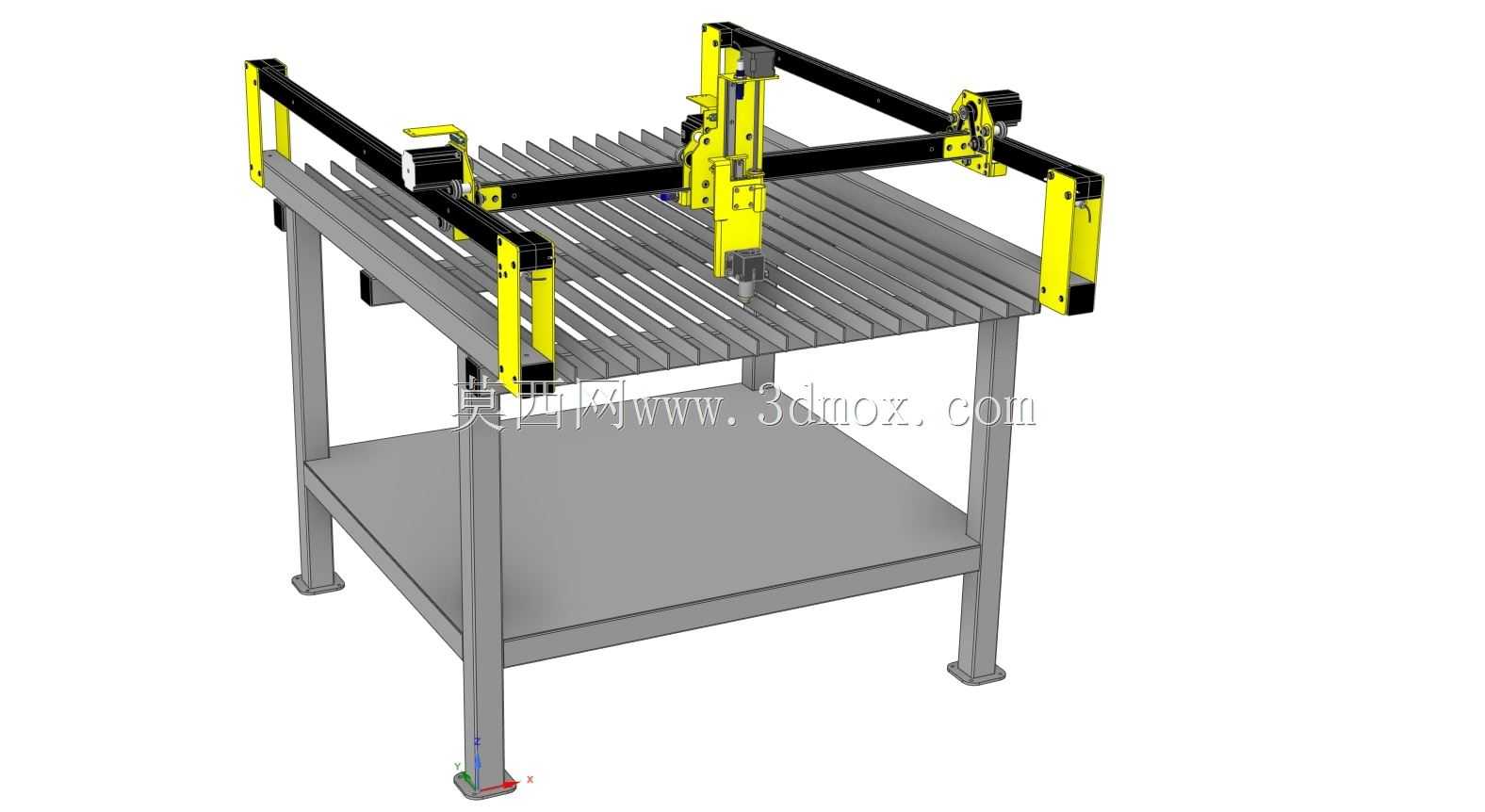

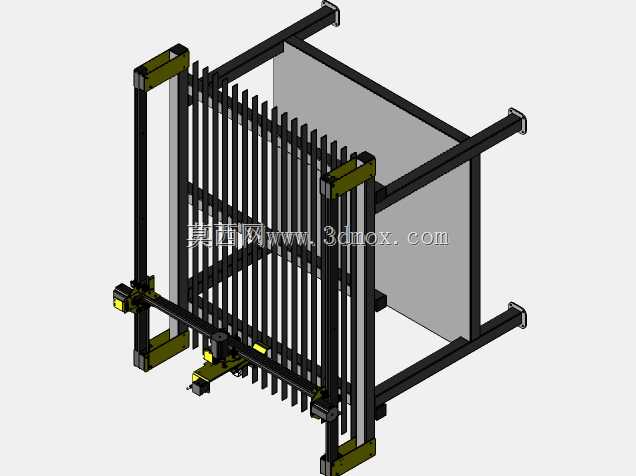

　　这款龙门式等离子切割作业台，主要面向小型金属加工门店、个人工坊、教学实训场景的薄板金属下料作业，可覆盖常见碳钢板、镀锌板、薄不锈钢板的异形轮廓切割需求，替代传统手工划线切割的低效作业模式，解决小型加工场景下数控切割设备采购成本过高的痛点。设备整体采用方管焊接机架作为主体承载结构，底部设置四支可调式支撑脚，可适配不平整的车间地面安装，机架下层预留整层置物平台，可放置切割耗材、备用割嘴、工具量具等作业配件，充分利用机架下方的闲置空间。上部切割工作面采用栅格状托料结构，栅条采用等间距排布的扁钢制作，切割过程中产生的熔渣可直接通过栅条间隙下落，避免熔渣堆积在托料面影响板材放置平整度，同时减少熔渣反弹对割嘴的损伤，栅条采用可更换式设计，长期使用被熔渣烧蚀后可单独更换单根栅条，降低后期维护成本。

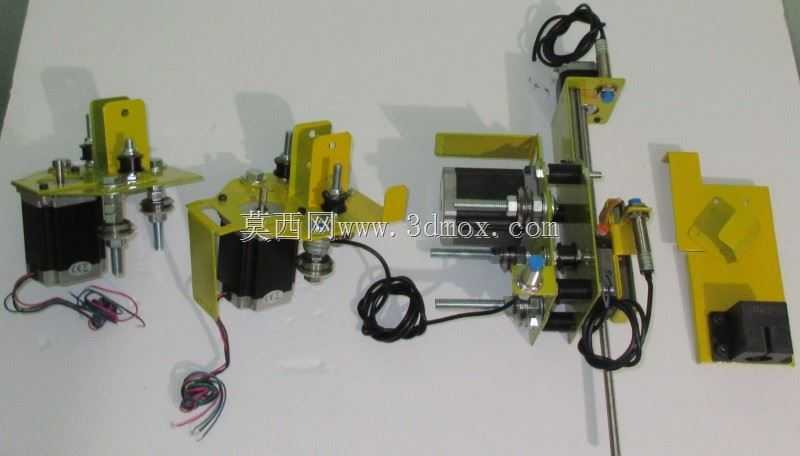

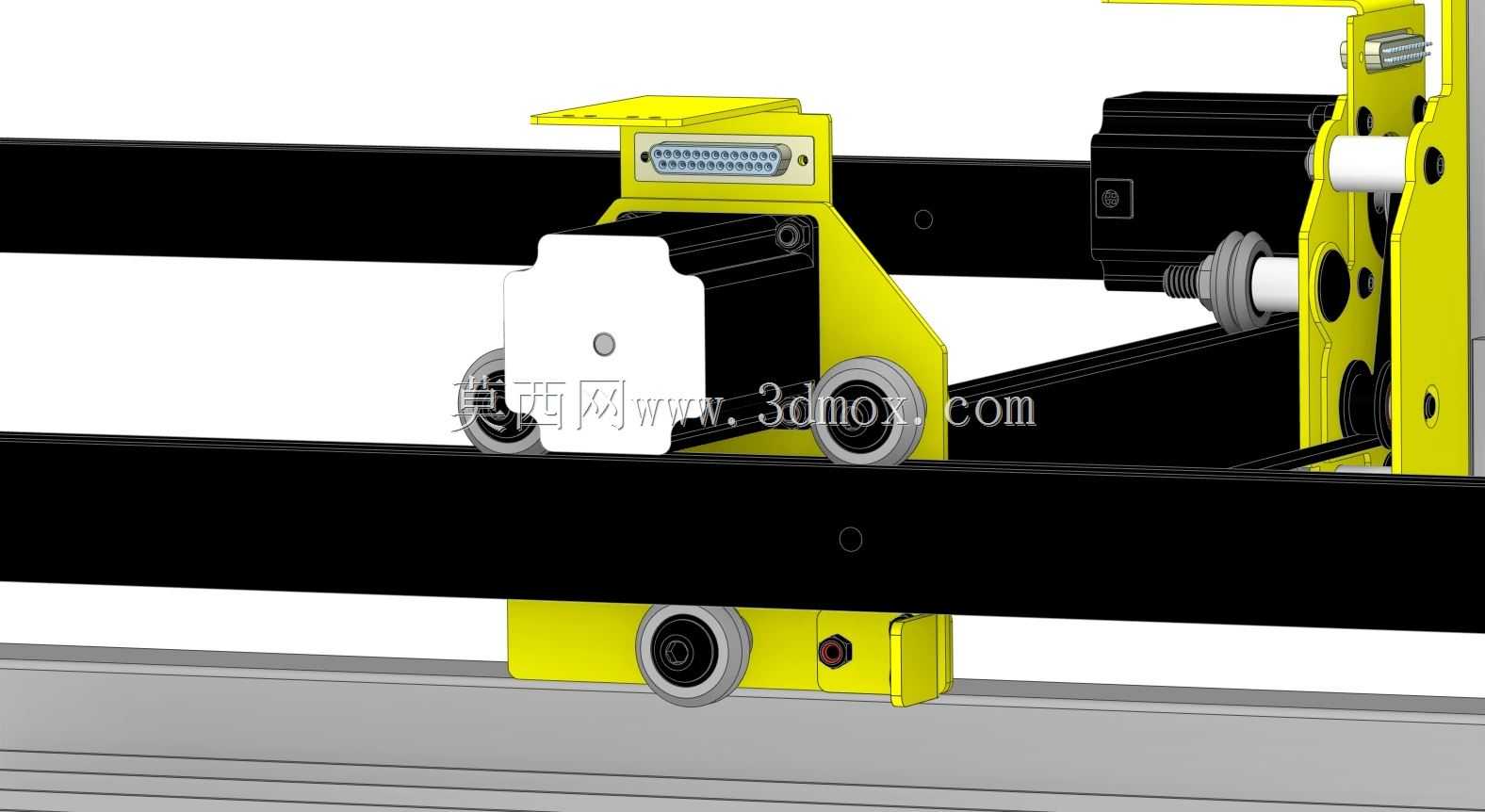

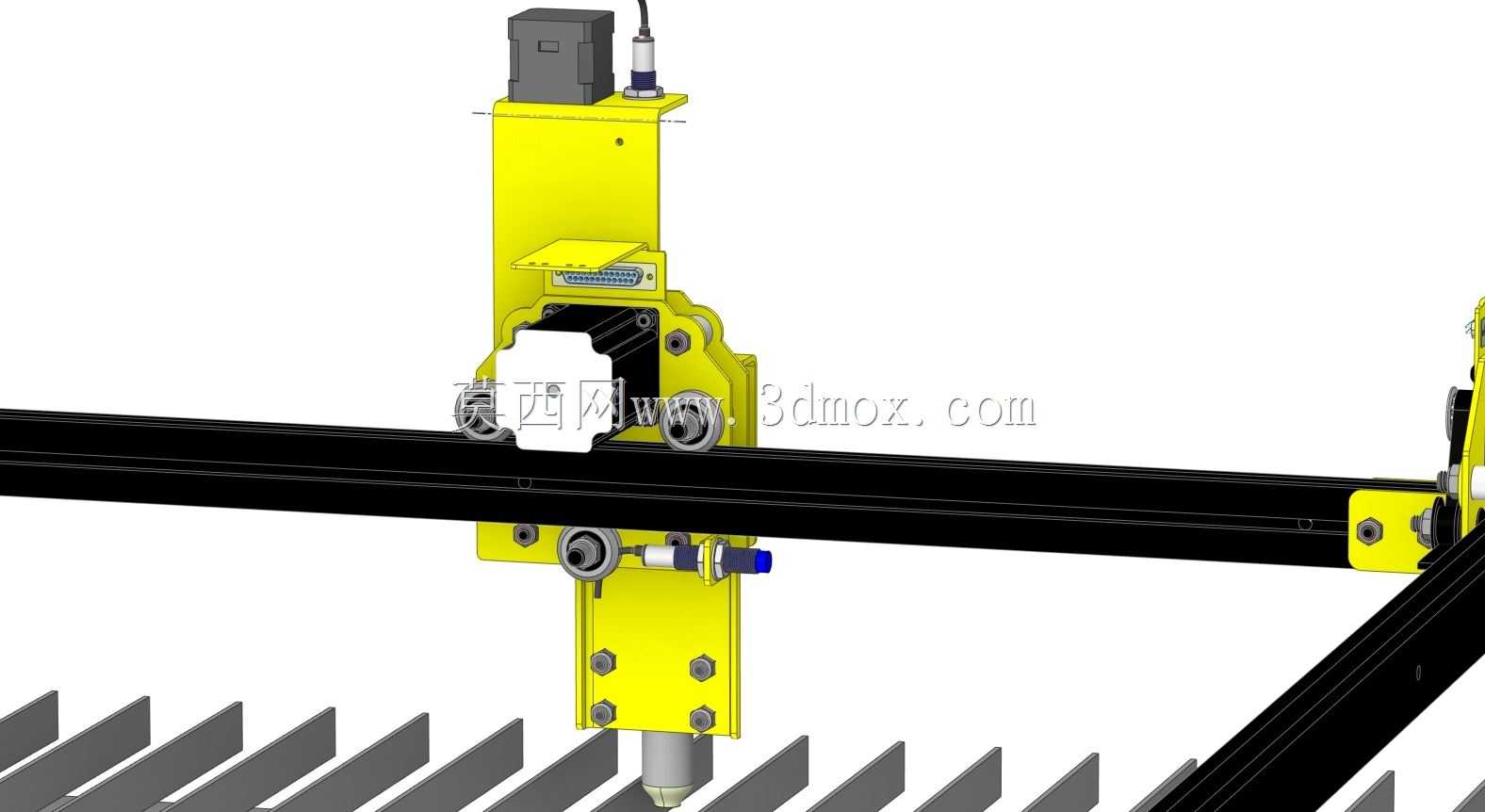

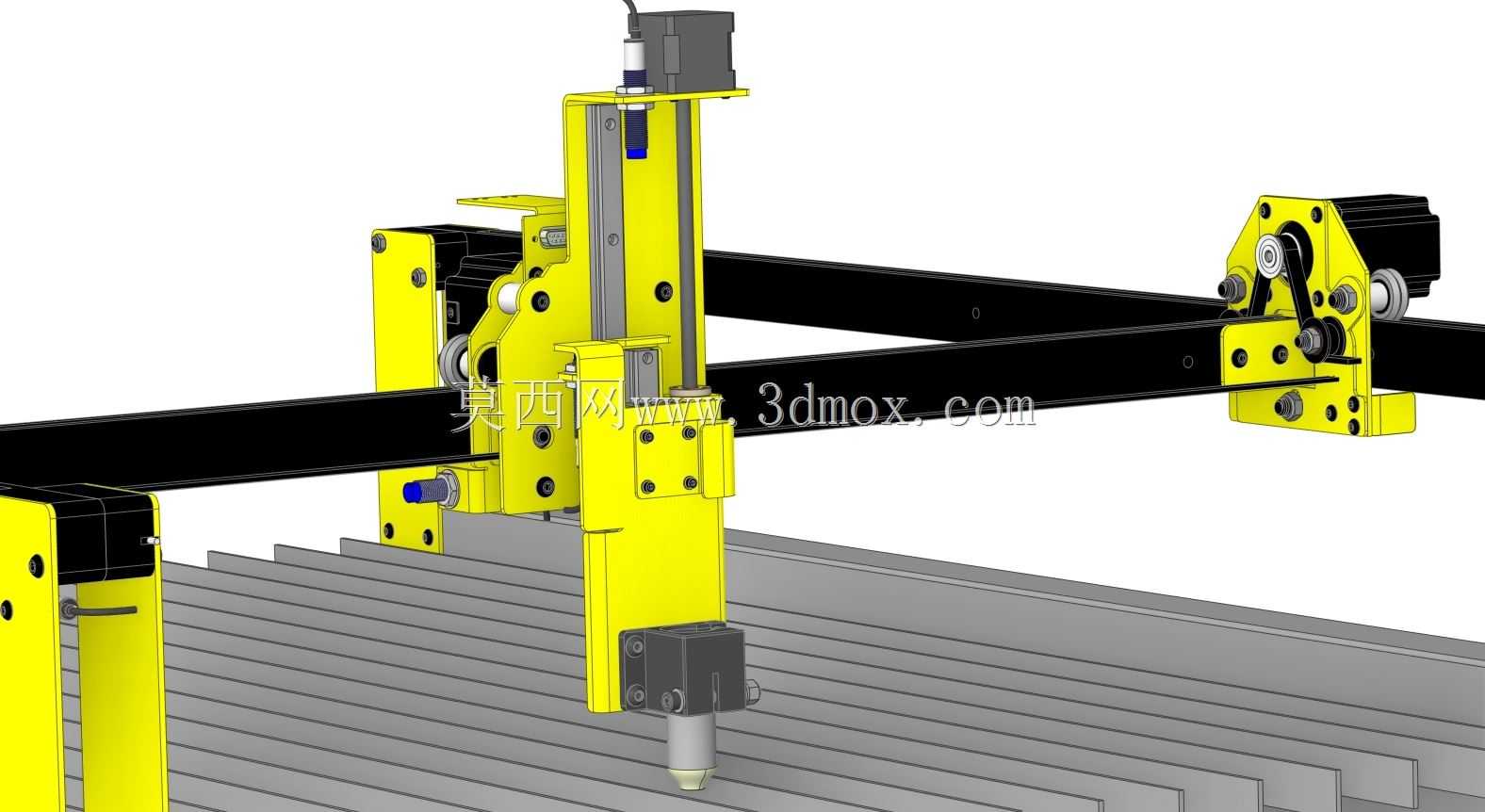

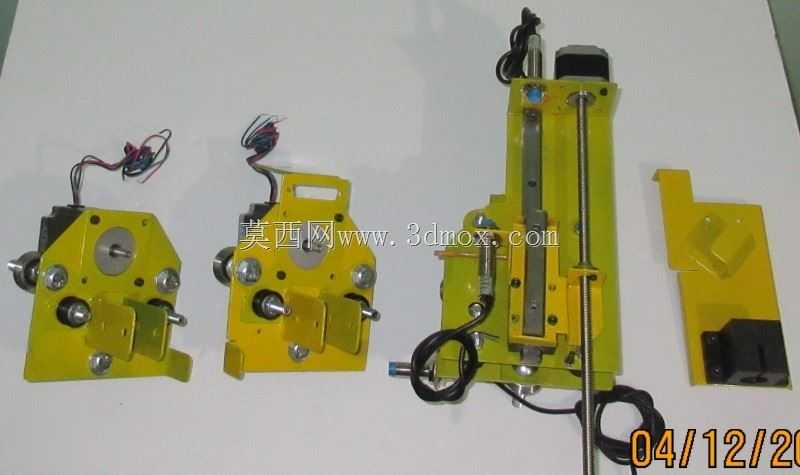

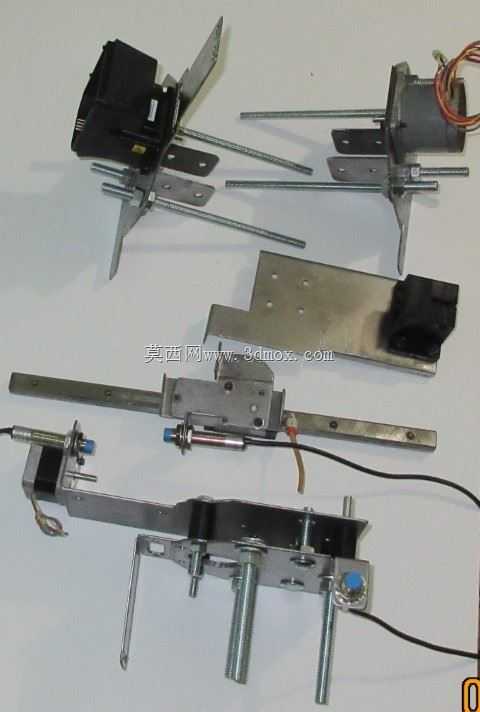

　　龙门运动轴采用双侧同步驱动结构，X轴方向的两根直线导轨分别安装在机架两侧的纵向梁上，导轨选用标准工业级直线光轴搭配带座直线轴承，兼顾运动顺滑度与采购成本，Y轴横梁采用矩形铝型材作为主体，在保证结构刚性的同时降低运动部件重量，减少驱动负载。Z轴滑台集成割枪安装位与初始定位感应装置，可在切割作业前自动感知板材表面高度，匹配等离子割炬的起弧高度要求，切割过程中可适配板材的轻微形变，保持割嘴与板材间距稳定，保证切割断面质量。传动部分全部采用步进电机搭配同步带传动结构，X、Y轴的传动同步轮参数匹配一致，保证双侧驱动的运动同步性，避免龙门运行过程中出现偏载卡滞问题，Z轴采用丝杠传动，保证割炬升降的运动精度，满足穿孔、起弧、切割不同阶段的高度调整需求。

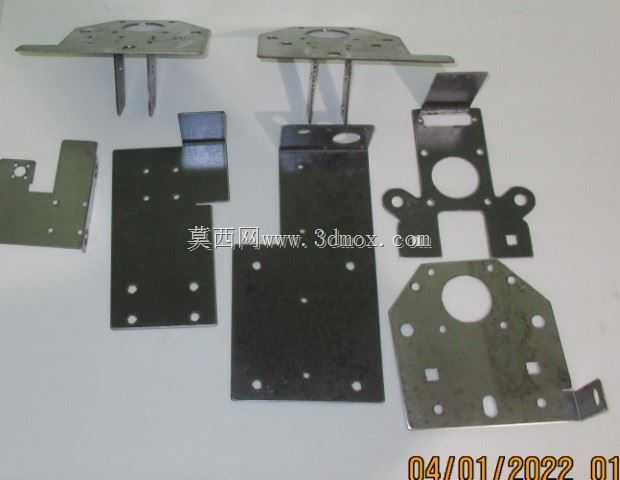

　　设计过程中优先选用市面通用标准件，所有轴承、紧固件、传动配件均采用公制标准规格，无需定制特殊加工件，用户可自行按照图纸采购标准件完成组装，大幅降低整机制作成本。机架焊接部分仅需常规的方管切割、焊接、钻孔工艺即可完成，不需要高精度的机加工设备，普通具备电焊、切割工具的工坊即可完成机架制作。电路部分预留通用等离子切割机的接口，可适配市面绝大多数手持等离子切割机的改装，不需要更换原有切割电源，用户可根据自身的切割厚度需求选配对应功率的等离子电源，进一步压缩设备投入成本。设备的安装边界预留了足够的维护空间，两侧驱动电机、传动部件均外露设置，日常维护、皮带张紧、轴承润滑等操作不需要拆解主体机架即可完成，电控部分可安装在机架侧面的预留安装位，走线全部沿机架方管内部排布，避免切割过程中飞溅的熔渣烫伤线缆。

　　切割作业时，待加工板材直接放置在栅格托料面上，设备按照导入的切割路径自动完成轮廓切割，栅格台面可承托最大幅面范围内的整张板材，不需要额外制作工装夹具，对于小尺寸零件，可在台面上同时排布多个切割路径，提高板材利用率。相比台式数控切割机，该结构的整机自重更轻，可根据车间布局需求调整安装位置，不需要做专门的设备基础，地面承重满足普通车间要求即可安装使用。Z轴的安装位预留了足够的调整空间，除了安装等离子割炬外，也可根据作业需求更换为火焰割嘴、标记笔头等配件，拓展实现火焰切割、板材划线等功能，适配更多元的加工需求。整机的运动行程覆盖小型加工场景绝大多数的常规下料尺寸，机架的刚性设计可满足高速运动过程中的稳定性要求，切割过程中不会出现明显的机架晃动，保证切割轮廓的精度满足钣金下料、五金件制作的公差要求。
